閱讀本文需要對level-ip的整體架構有所了解，如果讀者尚未接觸過level-ip，請先閱讀下面文章:

分享一款Linux平臺下的tcp協議棧！超級透徹!

level-ip之虛擬網卡接口封裝

level-ip之以太網數據接口封裝

請根據上述文章中的指引獲取leve-ip的全部源碼，并且嘗試在任意Linux發行版本上編譯運行。

知識回顧

在前面的文章中，我們已經介紹了以太網卡的封裝接口，其中主要是以下幾個接口:

netdev_init():初始化網卡的ip地址、mac地址和mtu的值

netdev_receive():發送以太網幀數據

netdev_transmit():發送以太網幀數據

這幾個接口是我們封裝IP數據接口的基礎，最好還是先搞明白原理。

網際協議(IP)介紹

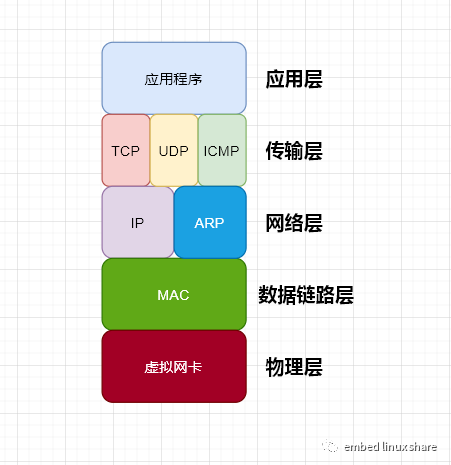

IP是整個TCP/IP協議的核心，網絡層協議，如UDP和TCP都需要IP提供的服務。而像ICMP和IGMP等網絡層協議也基于IP協議來傳輸協議數據。如下圖：

常見的廣域網路由器就工作在IP層，它們負責將IP數據報從源主機送到目的主機，主機間的區分是通過IP地址來實現的。主機上的IP協議需要完成工作有非常多，最基本的就是數據報的發送和遞交，在特殊情況下它還要完成數據報的分片和重裝功能，有時候話要完成數據報的轉發等工作。

IP報文組織結構

ip數據幀位于以太網數據幀的上一層，我們先來了解一下它的報文結構，如下圖：

我們來詳細學習一下，里面每一個字段所代表的具體含義：

• 版本號：IP協議版本信息，例如對于IPV4，該值為4，對于IPV6，該值為6
• 首部長度：以字為單位，對于不含任何選項字段的IP首部，該值為5。
• 服務類型字段：主要用來描述當前IP數據報急需的服務類型，如最小延時、最大吞吐量、最高可靠性、最小費用等等。路由器在轉發數據報時，可以根據這個字段的值來為數據包選擇最合理的路由路徑。
• 總長度：描述了整個IP數據報的總字節數。理論上說，IP數據報的總長度最大可達65535字節。但是一般以太網底層鏈路允許的最長數據為1500字節，因此當IP數據包過大的時候，需要對IP進行分片，然后目的主機要對IP報文重裝。
• 標識字段：當IP數據包發生分片時，這個標識記錄每個IP分片的序號，目的主機需要根據這個字段對其進行重裝。
• 標志和分片偏移量：標志該ip數據報在轉發過程是否允許分片以及是否是最后一個分片。分片偏移量記錄該分片ip數據報在整個數據報中的相對位置。
• 生存時間（TTL）：表示該IP數據報最多能被轉發的次數，每轉發一次，該值減1。
• 協議：表示該ip數據報中的數據來自哪個上層協議。
• 首部校驗和：針對ip首部做校驗。
• 源IP地址：本地主機ip
• 目的IP地址：待接受數據的主機ip
• 數據區：非必需，不同的上層協議會選擇性地使用該字段

構造ip首部

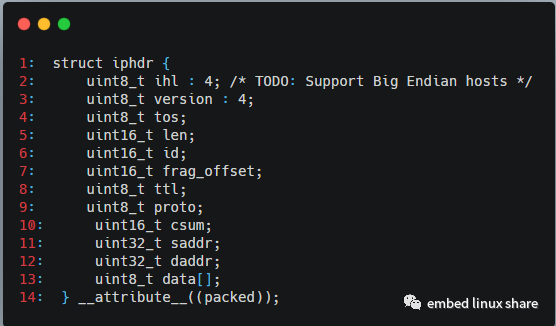

接下來，我們使用結構體來定義ip數據首部，該結構體定義在level-ip的include/ip.h文件中：

這兩個結構體的成員變量，與我們剛才介紹的ARP報文的每個字段是一一對應的，這里不再重復解析。

IP數據報發送接口

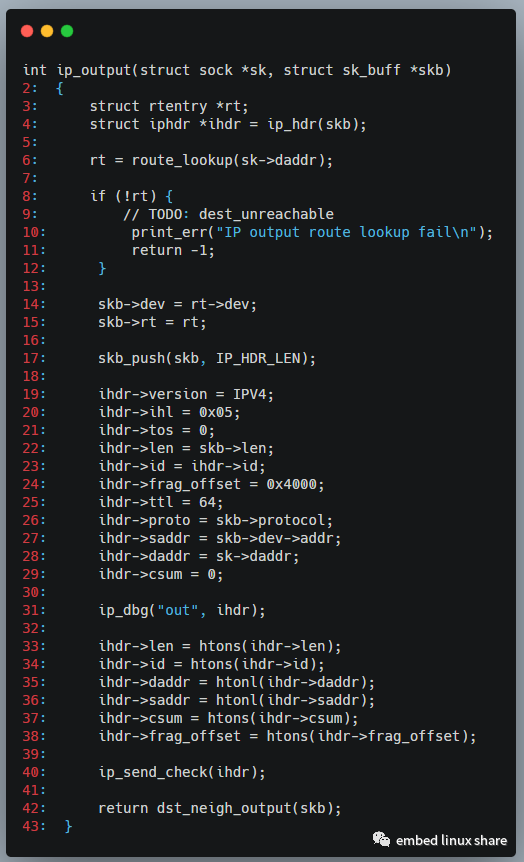

IP數據的發送接口ip_output，會被上一層傳輸層協議接口調用，如UDP、TCP、ICMP等。在level-ip中，該接口函數保存在src\ip_output.c文件中。如下圖：

第6行：搜索路由表，找到合適的網卡來進行ip數據的發送，發送的ip數據報需要與網卡處于同一網段。

第14行：把路由表中記錄的網卡設備記錄在sk_buff結構體中，該結構體負責網絡數據發送的全部過程。

第15行：把路由也記錄在sk_buff結構體中。

第17行：把sk_buff結構體中用來裝載數據的區域，預留出ip數據包的首部

第19~39行：填充ip數據包的首部

第40行：填充ip首部的校驗信息

第42行：發送數據報出去，在dst_neigh_output()函數中，將進一步調用以太網卡接口來進行數據的發送。

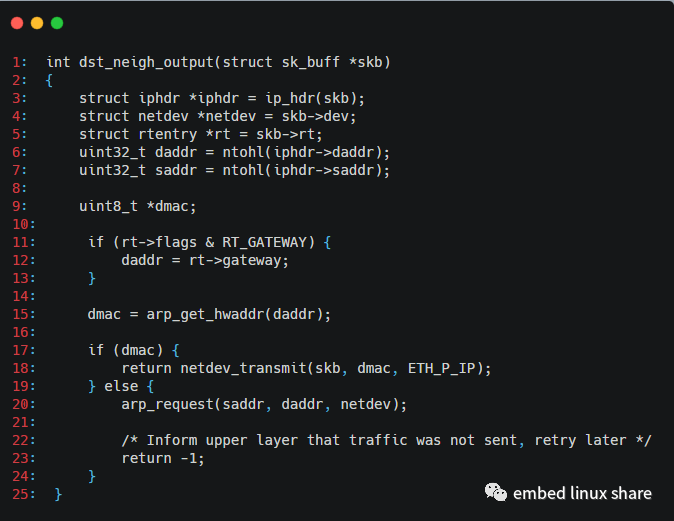

我們進一步來分析一下dst_neigh_output()函數，在這里會把ip數據報和arp數據的發送聯合使用。如下圖：

第15行：從arp緩存表中查詢目標ip對應的以太網地址

第17~23行：如果arp緩存表記錄了該ip地址對應的以太網地址，那么直接調用以太網數據包發送接口來進行數據發送。反之則調用arp查詢接口，廣播發送arp幀。

ip數據報接收接口

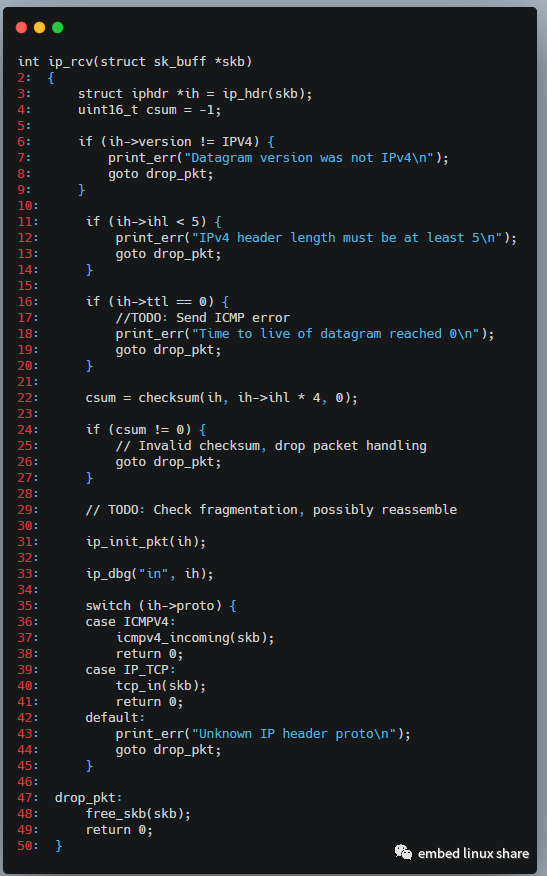

ip數據接收接口為ip_rcv()函數。該函數在以太網數據幀讀取接口netdev_receive()函數中調用。該函數保存在src\ip_input.c文件中，我們來了解一下這個函數，如下圖:

第3行：從sk_buff中讀取ip首部信息

第6行：判斷ip協議版本是否為ipv4，此處只支持ipv4

第7行：判斷ip的首部的字節長度是否小于5字節

第16行，如果ip數據報的生存時間為0，說明已被廢棄，不再處理

第22行：檢查ip首部的檢驗。

第31行：把ip地址等字段進行小端轉換

第35~45行：判斷該ip協議的上層類型為ICMP還是TCP，轉交數據包給上層即可。

總結

通過我們這邊文章，我們已經明白了IP協議的報文結構、ip數據包的發送、IP數據包的接收處理等等。從接收函數的分析過程可知，level-ip并不支持ip數據包的分片和重裝，因此也就無法支持UDP協議進行大數據報的發送。
