預失真技術通過在功放輸入端前增加非線性電路，補償其非線性特性。其中數字預失真技術是目前公認最有效的射頻功率放大器線性化方案之一。
但若想設計高性能預失真器，必須在模型中納入記憶效應的影響。本文將深入分析射頻功率放大器中的記憶效應，探討其多種表現形式及測量觀察手段，同時簡要介紹該現象產生的根本原因。
模擬預失真技術在pa線性化中的應用
記憶效應是指什么？要使預失真技術有效工作，必須精確表征功率放大器（PA）的非線性特性。理想情況下，若功率放大器的輸出完全取決于當前輸入信號，建模將相對簡單。但現實中，功率放大器的輸出不僅取決于當前輸入值，還受到歷史輸入值的影響——這種現象被稱為記憶效應，如圖1所示。

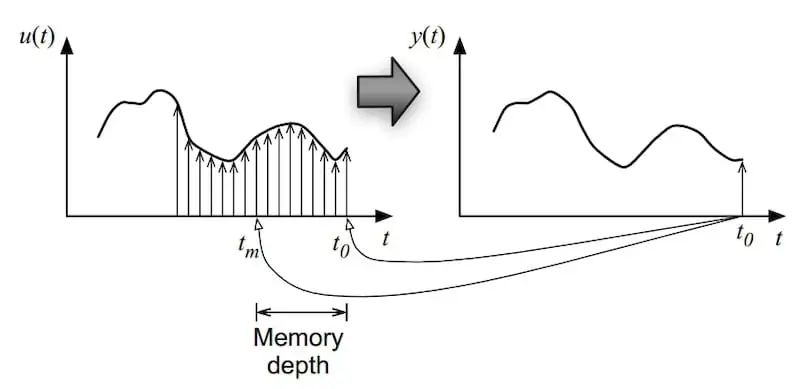

圖1. 記憶效應使輸出信號同時取決于當前與歷史輸入值。當記憶效應存在時，功率放大器的非線性響應將不再保持靜態特性，而是呈現出隨時間變化的動態行為。例如圖2所示，記憶效應具體表現為功率放大器響應中的滯回現象。

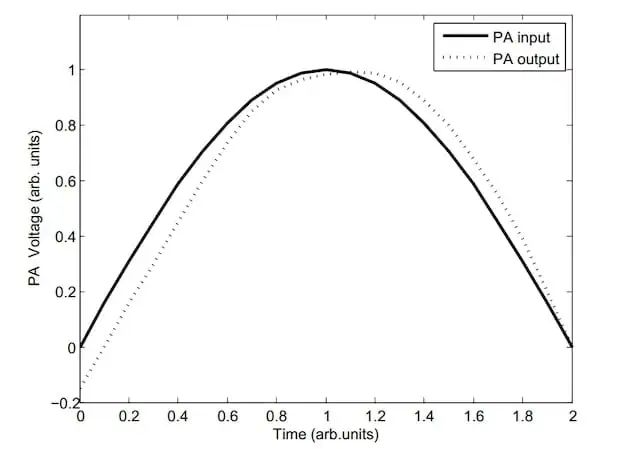

圖2. 射頻功率放大器響應中的滯回效應。
此處，相同的輸入值會因信號處于上升或下降趨勢而產生不同輸出結果。
功率放大器中存在記憶效應，最初可能令電子工程師感到意外。但我們必須認識到：從基礎RC電路到數字FIR濾波器，眾多電路系統都顯示出對歷史輸入值的依賴性。例如圖3所示的RC電路便具有此特性。

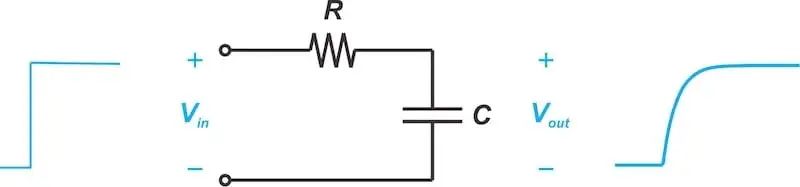

圖3. 若未知歷史輸入值，則無法確定簡單RC電路的瞬態響應。
該電路中，特定時刻的瞬態輸出電壓無法僅憑該時刻的輸入電壓激勵來描述，還必須獲知輸入信號的歷史值。電容與電感正是模擬電路中引入記憶效應的核心元件。
電氣電路的四個基本分類
為更清晰地理解相關內容，需注意電氣系統可大致分為以下四類關鍵類別：
- 線性無記憶系統
- 線性有記憶系統
- 非線性無記憶系統
- 非線性有記憶系統
例如，僅由線性電阻組成的電路屬于線性無記憶系統。包含線性電阻和線性儲能元件（如電容或電感）的網絡則構成線性有記憶系統。
線性電阻與非線性電阻的組合形成非線性無記憶系統。然而，若將非線性電阻與線性儲能元件（如線性電容）結合，則會形成非線性有記憶系統。即使單一儲能元件本身具有非線性特性（如非線性電容），也屬于非線性有記憶系統的范疇。
在頻域中，記憶效應會使線性和非線性系統的增益與相位偏移呈現頻率依賴性。在時域中，記憶效應則會導致系統的響應依賴于先前的輸入值。
功率放大器（PA）中記憶效應的成因
PA中記憶效應的產生涉及多種機制。首先，晶體管的寄生電容和電感的動態變化范圍較大會引發記憶效應。偏置電路和匹配電路的頻率依賴性同樣可能導致此類現象。其他機制包括熱效應、半導體載流子捕獲效應以及供電軌的調制作用。
記憶效應的測量方法
處理寬帶非恒幅信號的PA會同時表現出靜態失真和記憶效應。靜態非線性較易測量：只需將PA的輸出連接至具有足夠動態范圍和分辨率帶寬的頻譜分析儀即可。
而觀察記憶效應通常需要更復雜的測試設置（如圖4所示）。

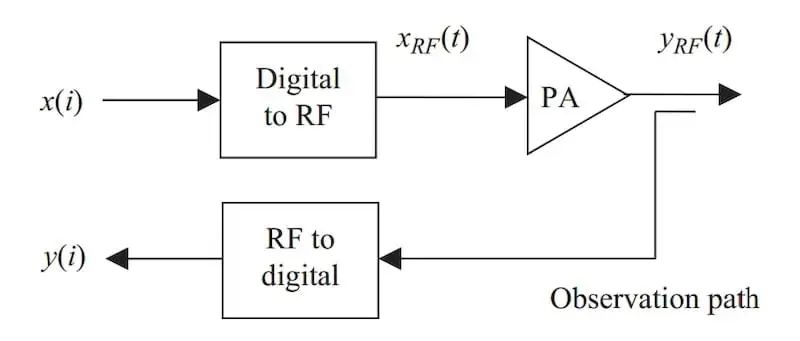

圖4.功率放大器的輸出被解調并數字化，以便與原始輸入信號進行直接比較。
在上圖中，x(i)和y(i)分別表示數字輸入信號和輸出信號。生成y(i)的觀測路徑包括一個用于采樣PA輸出的耦合器，以及一個將射頻信號轉換為對應數字化值的接收機。
一旦我們掌握了x(i)和y(i)的值，就可以應用諸如均方誤差（MSE）等技術來估計PA的標稱增益。偏離標稱增益的現象由PA的非線性特性引起。圖5表明，我們可以通過繪制輸出幅度與輸入幅度的關系曲線來研究PA的飽和特性。

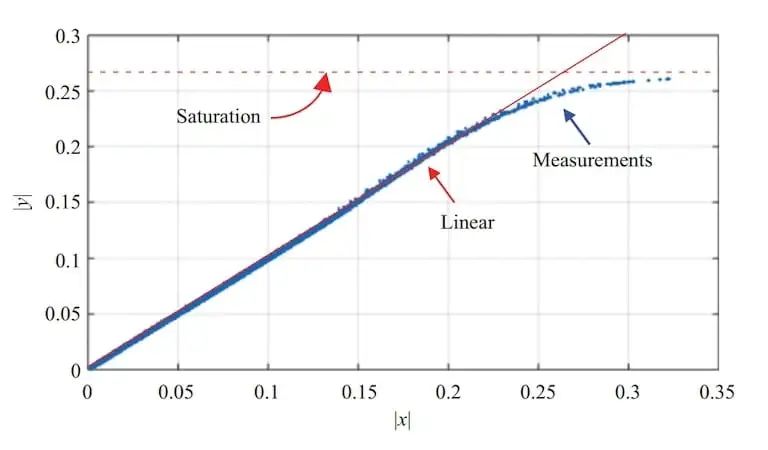

圖5.具有記憶效應的非線性功率放大器的典型傳輸特性。
在更高的輸入電平下，輸出開始進入飽和狀態，意味著輸出不再隨輸入呈線性增長。這種高功率電平時增益的下降被稱為增益壓縮。
通過x(i)和y(i)，我們還可以測量PA的AM-to-AM（幅度調制到幅度調制）和AM-to-PM（幅度調制到相位調制）響應特性。如后文所述，這些特性可用于量化實際功率放大器的色散現象。具有色散特性的功率放大器會對同一輸入值產生多個輸出值。與作為靜態非線性表現的增益壓縮不同，色散是由PA的記憶效應引起的。
記憶效應存在下的AM-to-AM與AM-to-PM響應
功率放大器（PA）在輸入值為x(i)時的增益由以下公式給出：
G(x(i))=y(i)/x(i)
AM-to-AM響應定義為PA增益的幅度與其輸入幅度的關系。類似地，AM-to-PM響應則是PA增益的相位與其輸入幅度的關系。
為了評估PA的性能，我們首先生成所需的基帶信號，并將其傳輸至任意波形發生器（AWG）。AWG對基帶信號進行調制并上變頻至射頻（RF）信號。
隨后，將該RF信號施加于PA，并通過矢量信號分析儀捕獲其輸出。該分析儀會將信號轉換回基帶并數字化。通過比較原始基帶信號與處理后的基帶信號，可以有效分析PA的記憶效應。例如，圖6展示了A. E. Abdelrahman在論文《一種新型加權記憶多項式用于非線性無線發射機的行為建模與數字預失真》中的測量結果。

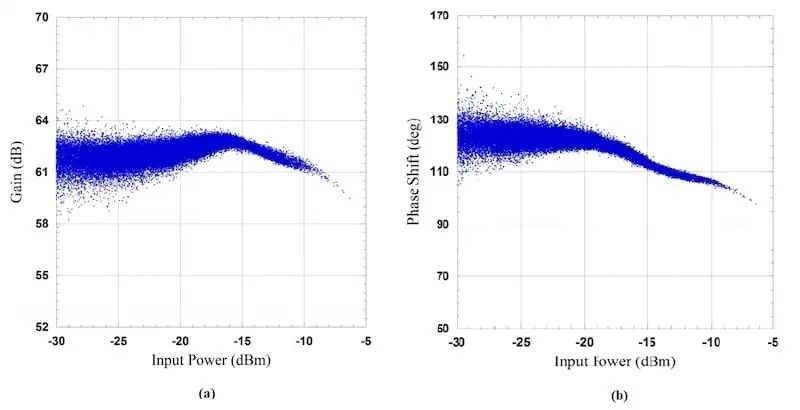

圖6. 具有記憶效應的功率放大器的測量AM/AM（a）和AM/PM（b）特性。
獲取這些測量結果的過程
研究人員通過向PA施加長期演進（LTE）測試信號，并比較輸入與輸出信號，確定了PA的瞬時復增益。這使得他們能夠利用調制測試信號生成AM/AM和AM/PM特性。

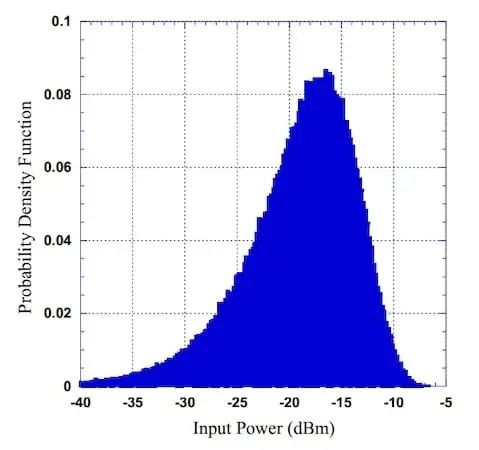

如這一示例所示，實際PA的增益幅度和相位可能表現出顯著的色散。上圖中顯示的色散現象在較低輸入功率水平下更為明顯。為了確保觀察到的輸出色散并非由輸入信號的功率分布引起，還需檢查輸入信號的概率密度函數（PDF）。上述實驗中輸入測試信號的概率密度函數如圖7所示。
預失真線性化的挑戰
預失真電路需要表現出與功率放大器（PA）逆?zhèn)鬟f特性，使得預失真器與PA的組合響應最終呈現線性。如果PA的行為是準靜態的（quasi-static），確定合適的預失真函數相對簡單。在這種情況下，可以假設PA的輸出幅度與輸入信號之間存在固定的單調關系。
在無記憶效應的情況下，輸出信號的值完全由當前輸入值決定。因此，可以通過記錄PA的非線性行為，并將這些數據編碼為查找表（look-up table），從而實現數字預失真系統（如圖8所示）。

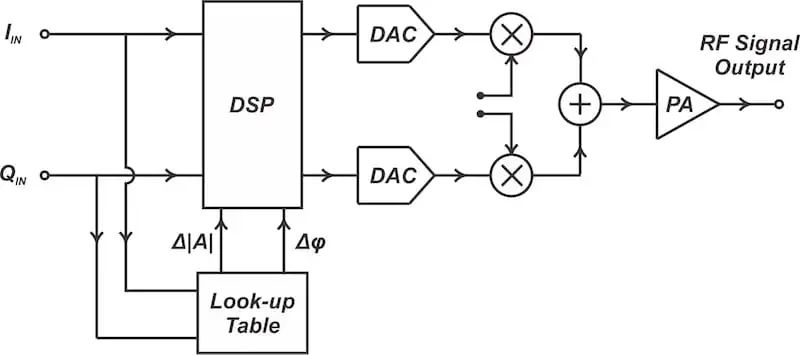

圖8. 基于查找表的開環預失真系統。
預失真線性化的挑戰（續）
然而，如果存在記憶效應，就需要對PA的記憶效應進行建模。常用的方法包括伏爾特拉級數（Volterra series）、維納模型（Wiener models）和記憶多項式模型（memory polynomial models）。隨后，我們將這些模型集成到預失真線性器中。
總結
記憶效應會導致PA傳遞特性的色散，影響AM/AM和AM/PM響應。其中：
- AM/AM特性描述瞬時增益的幅度；
-
AM/PM特性描述增益的相位。
通過調制測試信號，可以在真實條件下測量PA的記憶效應。
由于記憶效應增加了PA特性的復雜性，它會削弱預失真線性化方法的性能。為了修正短期記憶效應，更先進的數字預失真算法可能會納入信號的近期歷史信息。
