有時，人們可能需要測量頻率略高于直流的微弱信號的頻譜成分。

你可能會問：微弱到什么程度？
好吧，我為這個項目設定的目標是清晰地測量一個50歐姆電阻的熱噪聲（室溫下1Hz測量帶寬時約為0.9nV RMS），以此確保未來能夠測量可能遇到的各種設備輸出（或許是音頻放大器？）。

您可能不知道的是，直接使用頻譜分析儀測量這個50歐姆電阻的熱噪聲實際上并不可行。即使是羅德與施瓦茨（Rohde & Schwarz）頂級的FSW系列頻譜儀，在千赫茲頻段附近使用1Hz分辨率帶寬時，其標稱的顯示平均噪聲電平（DANL，即儀器的本底噪聲）也在71nV至224nV RMS之間（對應-130dBm至-120dBm）。

更重要的是，市面上所有覆蓋低頻至高頻的頻譜分析儀都不支持直流輸入！雖然最常見的解決方案是使用直通式直流阻斷適配器，但這些適配器通常帶有截止頻率為數百赫茲的低通濾波器... 那么真正的解決方案是什么？

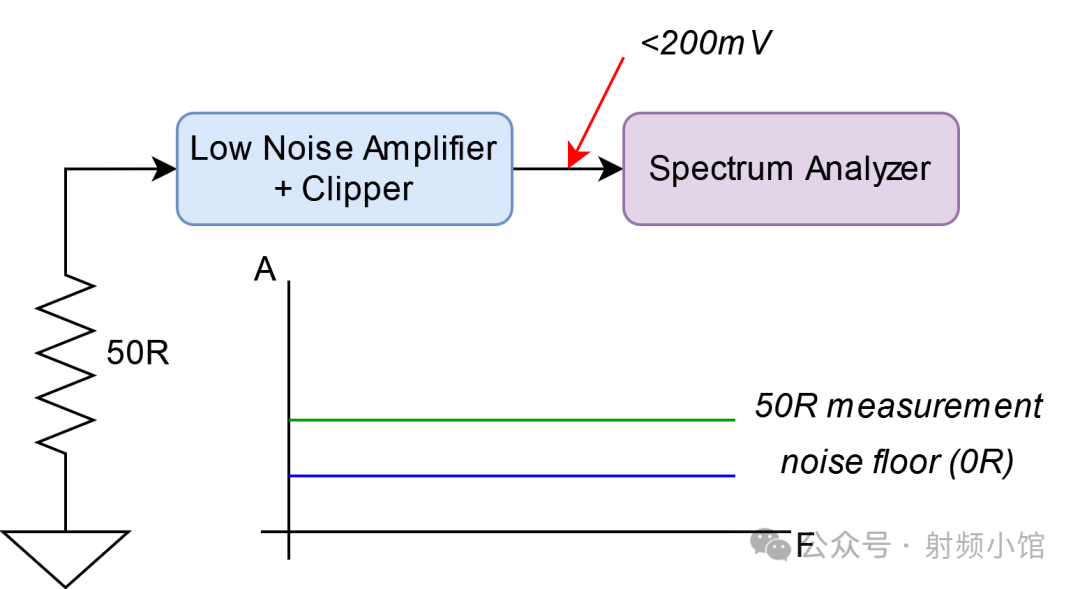

我的方案是：基于低輸入噪聲運算放大器構建的簡單放大電路，并在其輸出端設置限幅電路。

設計要求

這顯然沒錯，但與我所使用的Signal Hound SA44B頻譜儀設計團隊的郵件溝通后，我了解到最高200mV的直流分量實際上是可接受的。
因此放大器的設計要求調整為：

• 直流至<1MHz帶寬

• （可調式）輸出限幅

• 輸入噪聲盡可能低

• 增益足夠大，使輸出頻譜噪聲電平高于SA44B的本底噪聲（DANL）

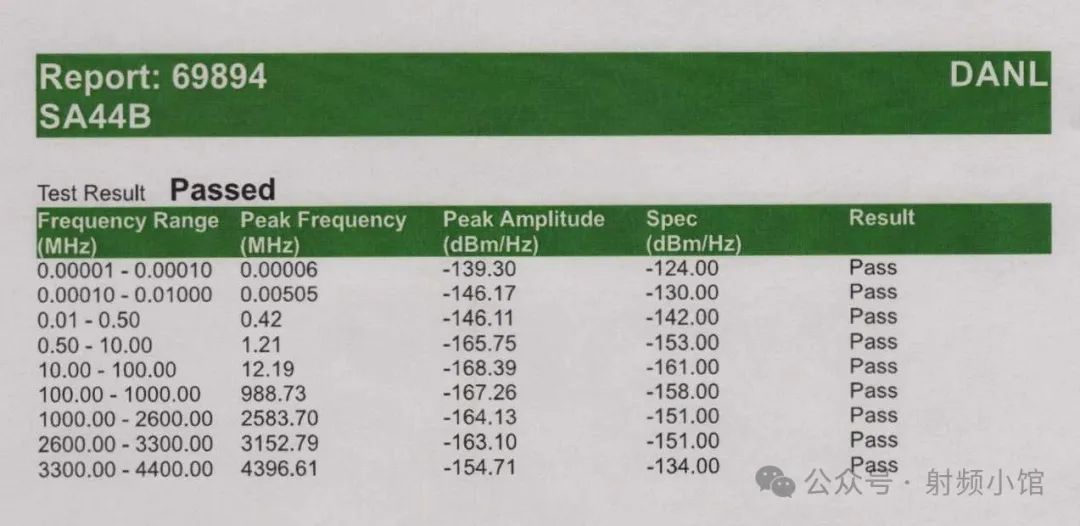

  最令我驚訝的是，SA44B的校準證書顯示其在60Hz處的本底噪聲電平竟達到-139.3dBm/Hz！

設計

設計的電路結構較為簡潔：

• 基于運算放大器的電壓增益為101倍的放大電路

• 采用高保真、低噪聲音頻運算放大器作為電壓緩沖器

• 配置兩個開漏輸出比較器，將放大后的電壓與預設閾值進行比較

• 通過比較結果控制SPST（單刀單擲）開關的使能端
  為最大限度降低系統噪聲，整個電路采用兩節9V電池供電，并通過DPDT（雙刀雙擲）開關實現電路板的電源通斷控制。
  值得注意的是，由于本設計針對50Ω系統，101倍的電壓增益實際等效于50.5倍的功率增益（34dB），這是因?yàn)樽罱K輸出緩沖級配置了等效50Ω的負載電阻。

所選運算放大器

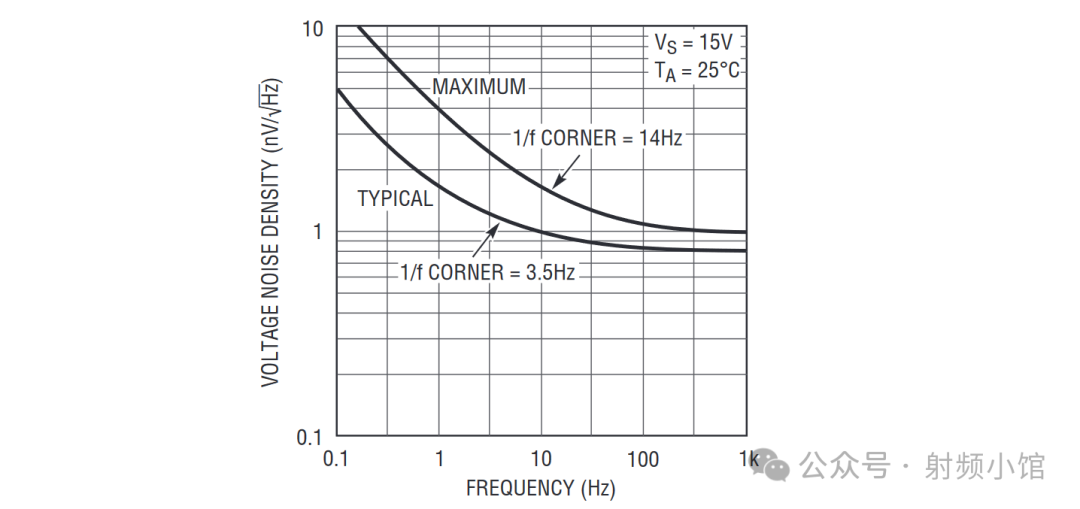

最終選擇ADI公司的LT1028運算放大器，因其卓越的性能參數：

• 典型輸入噪聲電壓：1nV/sq(Hz)

• 典型輸入噪聲電流：1pA/sq(Hz)

• 增益帶寬積：50MHz

通過計算可知，LT1028的1nV/sq(Hz)輸入噪聲經50.5倍增益后，等效輸出噪聲為50.5nV/sq(Hz)（即-133dBm），高于SA44B的-139.3dBm本底噪聲。需要說明的是，此處我忽略了LT1028輸出端電壓緩沖級產生的噪聲貢獻（其相對較低）。

在運放選型階段，ADA4898也曾被考慮。由于它的封裝尺寸與LT1028完全兼容，我計劃在最終測試時嘗試進行替換驗證。

最后值得指出的是，市場上確實存在輸入噪聲更低的運算放大器... 但其性能優勢通常不適用于千赫茲以下的低頻段（參見此處相關資料）。有趣的是，這類運放雖然具有比LT1028更高的增益帶寬積，但同時也伴隨著較大的輸入失調電壓——該失調電壓會被設定的增益倍數放大（而這正是我們極力避免的）。

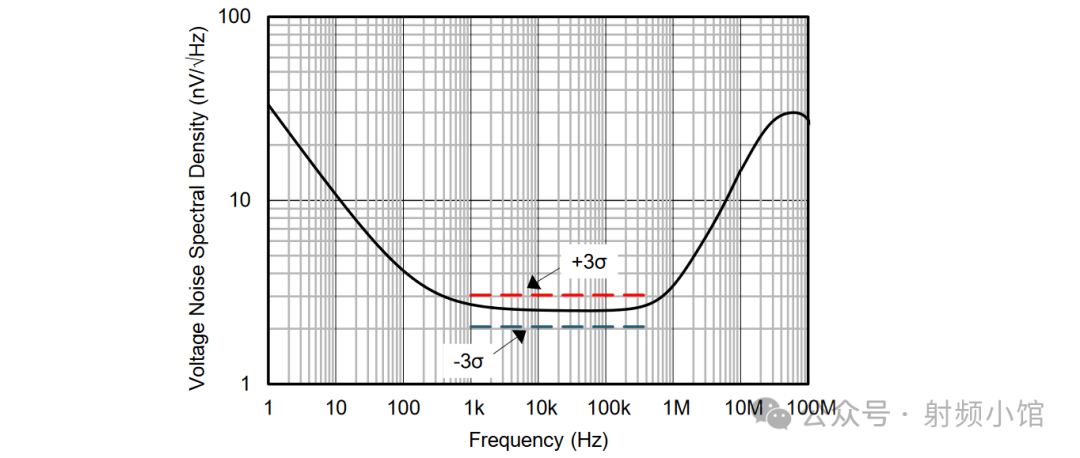

電壓緩沖級——高保真運算放大器選用德州儀器的 OPA1622 是為了使該器件能夠在輸出端驅動 50R+50R 的負載。它在 1kHz 時僅具有 3nV/√Hz 的輸入電壓噪聲密度，并且能夠輸出超過 100mA 的電流。最初的計劃是利用其使能輸入端實現限幅功能，但與德州儀器的工程師進行長時間溝通后得出結論：這實際上不可行。

限幅電路

設計中耗時最長的部分可能要數這個保護電路。簡而言之，當LT1028的輸出電壓高于或低于兩個電位器設定的電壓時，比較器輸出會被拉至-9V，此時ADG1401將切斷OPA1622輸出端與設備輸出端的連接。

R9和C6用于延長禁用狀態的持續時間，D3防止ADG1401的使能輸入端電壓低于0V，D1則用于指示削波狀態的發生。

由R8、R10和Q1組成的電路確保當設備僅存在正電源軌時禁用輸出，因?yàn)閁3在負電源軌缺失時無法正常工作。

最后需要特別說明的是：在本設計中，當使用50Ω終端負載時，通過電位器設定的比較電壓值為實際輸出削波電壓的兩倍（通過電位器分壓實現1:2的衰減關系）。

Layout

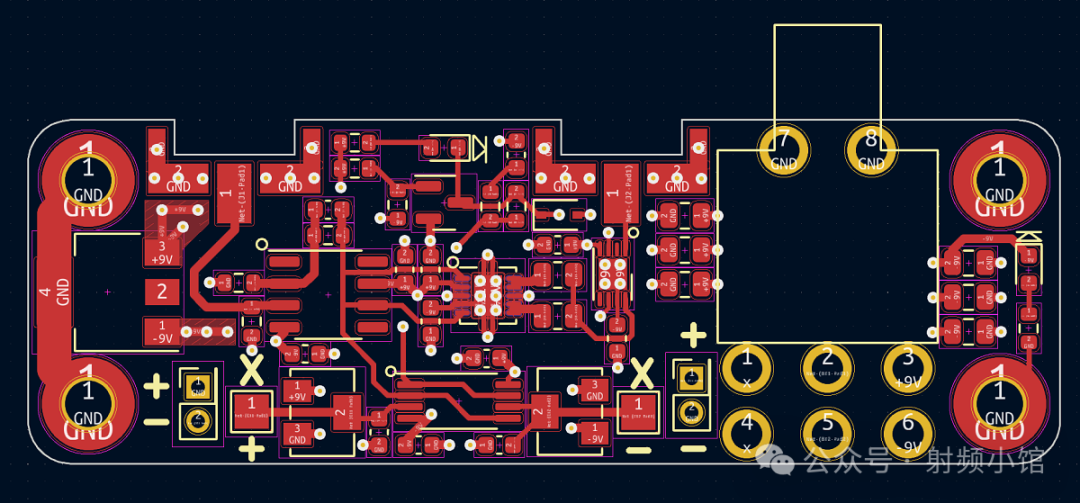

如你所見，這塊四層PCB布局非常緊湊...且尺寸相當小巧：60*20mm。雖然設備不需要處理高頻信號，但保持傳輸線短仍然是良好的設計實踐。你會注意到板底設計了測試點，這些測試點專門用于測量當前的正/負比較電壓（建議使用接地彈簧探頭進行測量）。

補充說明：

1. 四層板結構建議采用經典分層：頂層信號層、內電層1（GND）、內電層2（電源）、底層信號層；

2. 關鍵信號路徑（如比較器輸出至ADG1401控制端）應保持直線走線，避免90°拐角；

3. 測試點周圍建議預留局部鋪銅區域，通過過孔陣列連接至內電層GND平面，以提供良好的高頻測試參考地；

4. 對于高精度比較電路部分，推薦采用星型接地架構以降低地彈噪聲。

The Case

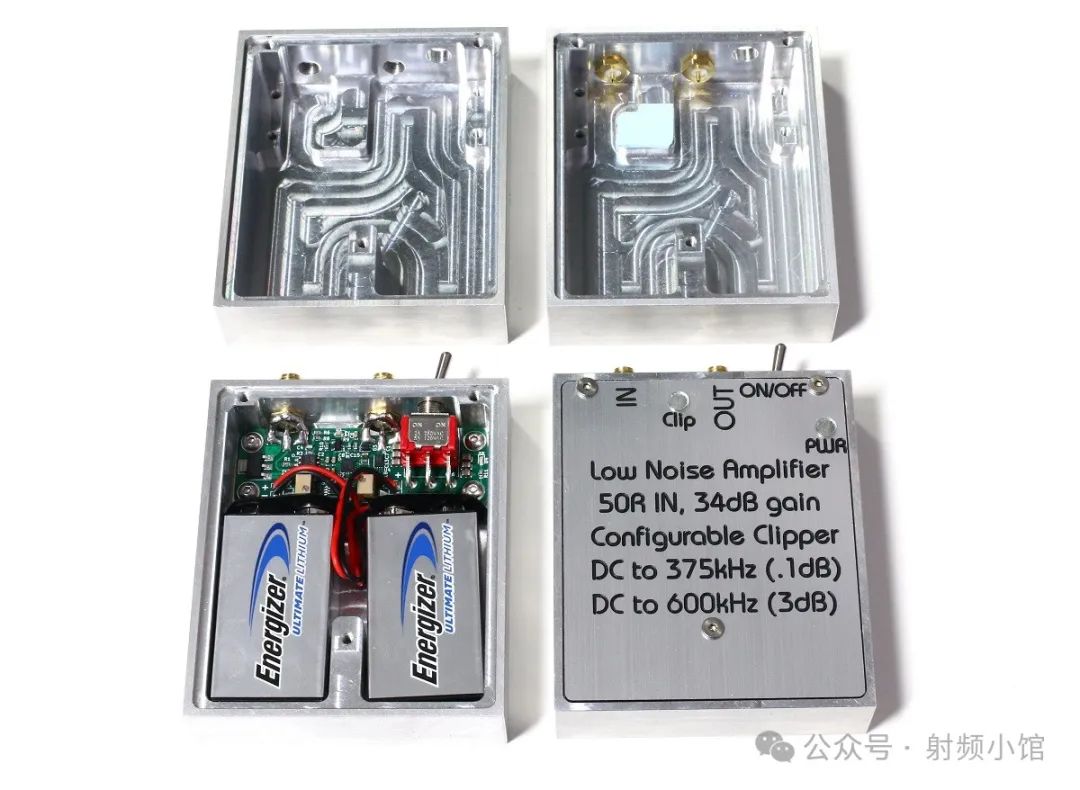

針對本項目，我專門設計了一款（價格不菲的）鋁合金機箱（由PCBWay加工），箱體預留了SMA連接器的螺紋安裝孔和撥動開關的開孔。如上圖所示，我甚至使用了熱界面材料以確保TI電壓緩沖器與機箱間的導熱接觸。

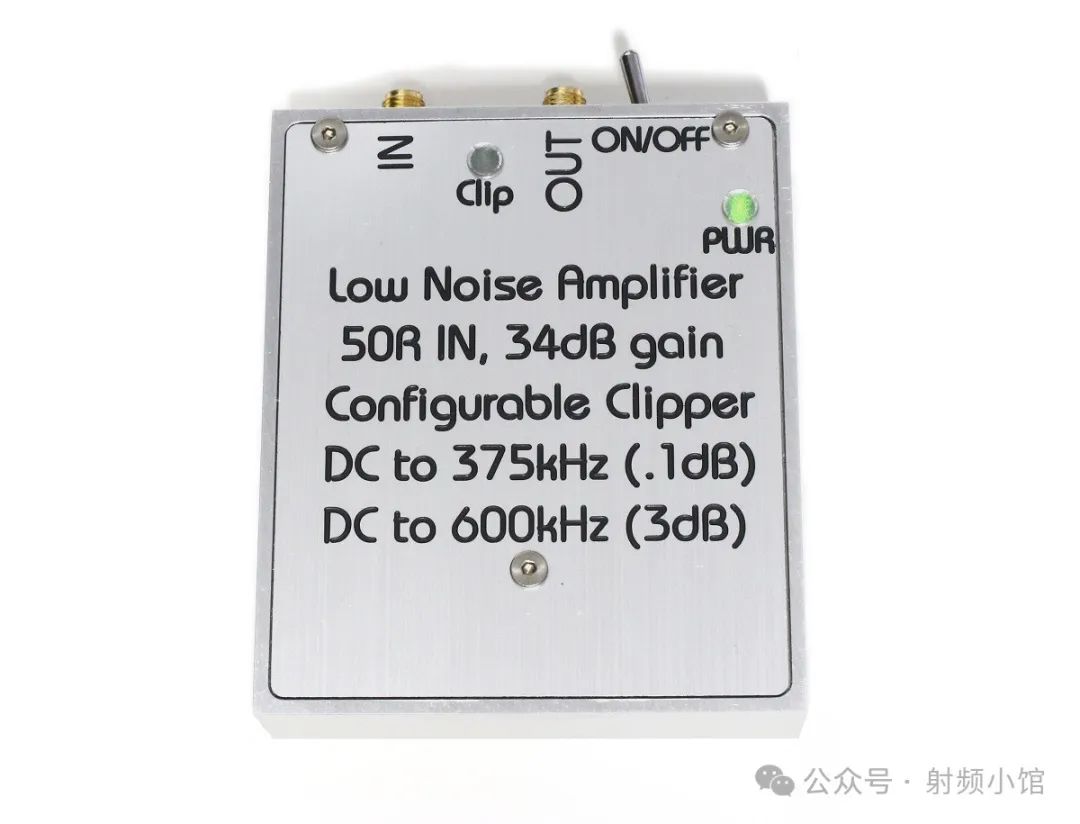

SMA連接器通過大量焊錫與PCB牢固連接，而兩塊9V電池則完美嵌入專用卡槽。頂蓋采用Trotec層壓板制作并由本人親自加工，為好奇的觀察者提供了設備的基本信息。
此外，導光管的設計使得綠色電源LED和紅色削波指示燈的亮度清晰可見。

---

技術注釋 - 簡化邏輯與實用技巧
在討論噪聲時，需特別注意術語的準確性。為保持內容完整，特此補充以下幾點說明（可視為技術要點速記）：

• 噪聲疊加原理：無關（熱）噪聲的疊加并非簡單將RMS值相加，而是功率相加。若需快速估算，可借助專用計算工具。

• 50Ω系統測量：所有標稱50Ω的系統均需在輸入端接50Ω終端。"測量50Ω電阻熱噪聲"本質需分兩步：一次將頻譜儀輸入端短路接地，另一次保持輸入端開路（假設放大器輸入電流噪聲足夠?。?。

• 噪聲基底考量：對于噪聲基底-130dBm的頻譜儀，理論上可觀測到50Ω熱噪聲貢獻，但實際顯示值仍接近-130dBm。

• 帶寬說明：為避免混淆，前文所有測量均采用1Hz帶寬。若使用更寬帶寬，需引入平方根修正系數。

• 平均模式陷阱：使用頻譜儀平均功能時需謹慎——若采用"對數功率平均"，顯示噪聲會降低2.51dB；若采用RMS平均則無需修正。

---

測試驗證
讓我們驗證電路是否按預期工作...

靜態功耗測試
設備實際工作電流多大？
測試配置：使用雙通道電源直接為兩個9V輸入端供電，記錄電源電流讀數。
結果：正電源15mA，負電源16mA
備注：該讀數無需絕對精確，因?qū)嶋H功耗主要取決于使用狀態。但據此可估算電池續航：以正在使用的勁量終極鋰電池為例，理論續航約47小時。

輸出失調電壓測試
輸入懸空時輸出端直流分量是多少？
測試配置：設備輸入端懸空（內部已接50Ω終端），用萬用表測量輸出電壓。
結果：輸出端0mV，表現驚艷！

上電削波測試
設備啟動時是否存在異常瞬態？
測試配置：將削波電壓設為±500mV（對應電位器±1V），關閉設備后輸入±20mV安全直流電壓（對應50Ω負載下±1V理論輸出），以不同順序啟停正/負電源，觀察示波器觸發情況（先正后負觸發設置）。

*輸入+20mV時*
場景1：設備關閉，先啟用+9V正電源 → 輸出無變化，+9V端電流21mA，20mV端電流0mA
場景2：設備關閉，先啟用-9V負電源 → 輸出無變化，-9V端電流26mA，20mV端電流9mA

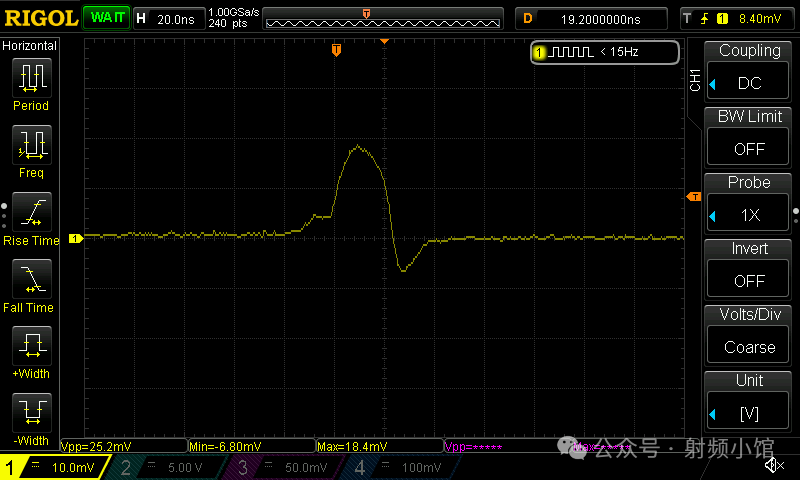

場景3：負電源-9V已啟用，再啟用+9V正電源 → 輸出端觀測到20mV脈沖

場景4：正電源+9V已啟用，再啟用-9V負電源 → 輸出端無變化

場景5：隨機撥動電源開關 → 輸出端觀測到800ns 4V脈沖輸入為 - 20mV 時：
場景 1：設備關閉，啟用 + 9V 正電源：輸出無變化，+9V 電源消耗 21mA 電流，20mV 端消耗 0mA 電流。
場景 2：設備關閉，啟用 - 9V 負電源：輸出無變化，-9V 電源消耗 28mA 電流，-20mV 端電壓變?yōu)?- 0.17V。

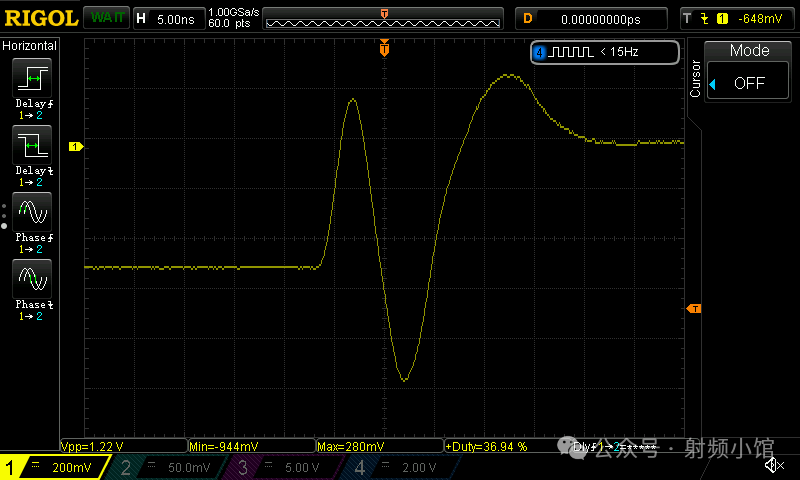

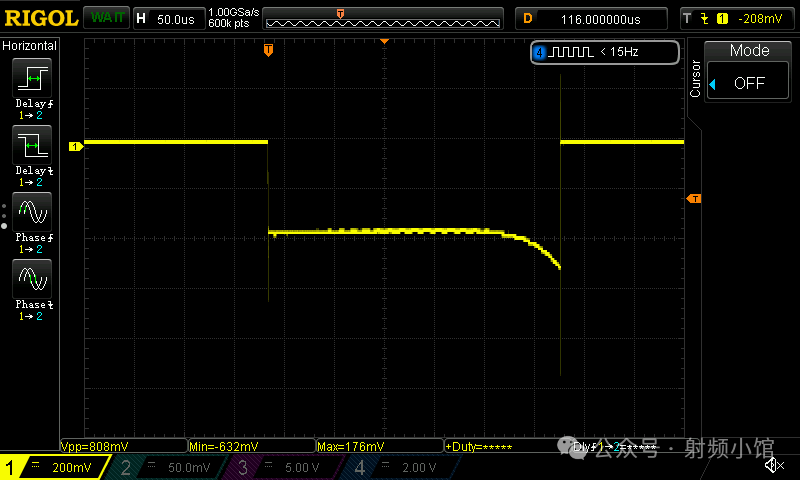

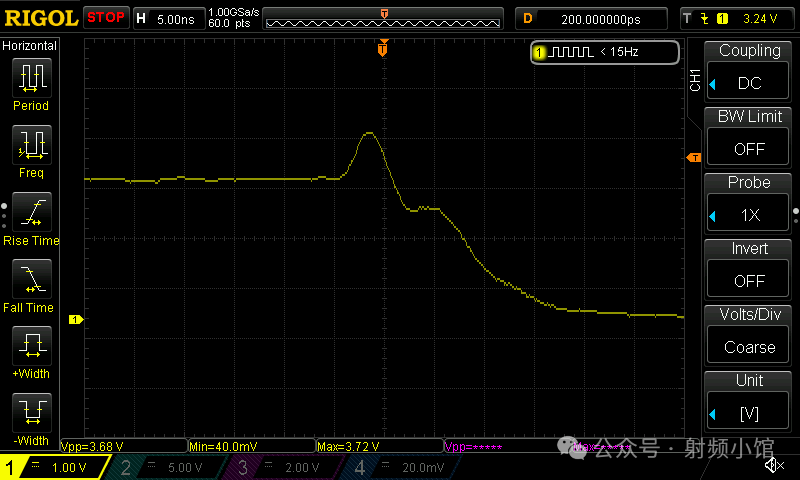

場景 3：負電源為 - 9V，啟用 + 9V 正電源：輸出端出現 - 900mV 脈沖。放大查看瞬態過程：場景 4：正電源為 + 9V，啟用 - 9V 負電源：輸出無變化。

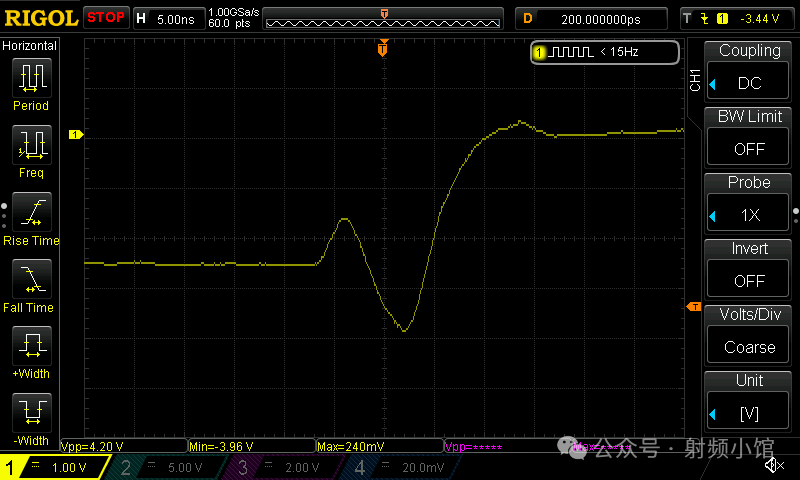

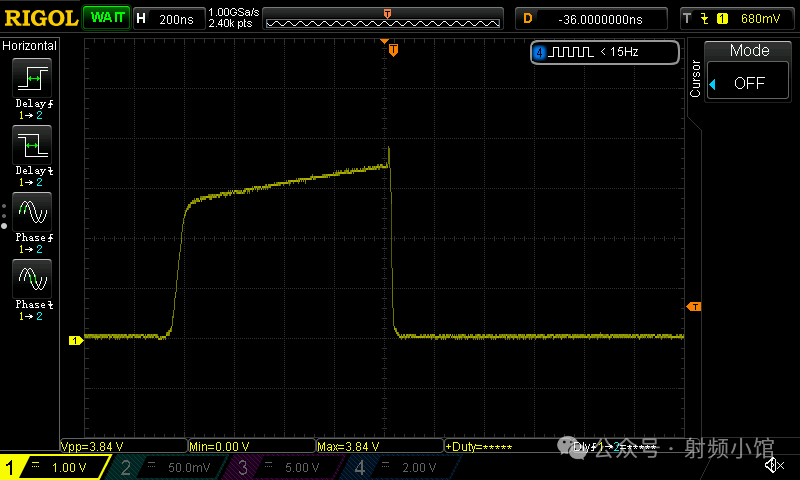

場景 5：隨機切換開關：輸出端出現 800 ns的 4V 脈沖。

斷電限幅測試
設備關閉時是否出現異?，F(xiàn)象？
測試配置：輸出限幅電壓設為±500mV（通過微調電位器設置為±1V），輸入直流電壓為±20mV（假設在50Ω負載下輸出為±1V）。測試中按不同順序斷開正/負電源軌，示波器觸發模式依次設置為正電壓觸發和負電壓觸發。

• 場景1：設備開啟時斷開正電源→ 輸出無變化

• 場景2：設備開啟時斷開負電源 → 輸出無變化

• 場景3：負電源已斷開，正電源軌保持+9V時斷開正電源 → 輸出無變化

• 場景4：正電源已斷開，負電源軌保持-9V時斷開負電源 → 輸出無變化

• 場景5：操作開關 → 輸出無變化

將輸入電壓改為-20mV后重復測試：

• 場景1：設備開啟時斷開正電源 → 輸出無變化

• 場景2：設備開啟時斷開負電源 → 輸出無變化

• 場景3：負電源已斷開，正電源保持+9V時斷開正電源 → 輸出無變化

• 場景4：正電源已斷開，負電源保持-9V時斷開負電源 → 輸出無變化

• 場景5：操作開關 → 輸出無變化

---

限幅速度測試
限幅電路的響應時間有多快？
測試配置：輸出限幅電壓設為±500mV（通過微調電位器設置為±1V），使用信號發生器生成一個從0跳變至±60mV的脈沖（若無限幅，此輸入應產生0→±3V的輸出）。

結果：輸出端觀測到持續約900ns 的正脈沖，其最大幅值約為±4V。只要幅值低于儀器的最大交流額定值，此現象不會造成問題。
正脈沖限幅輸出示例：

• 藍色：設備輸入信號

• 黃色：設備輸出信號

• 青色：LM293（U3）輸出

• 洋紅色：ADG1401 切換輸入

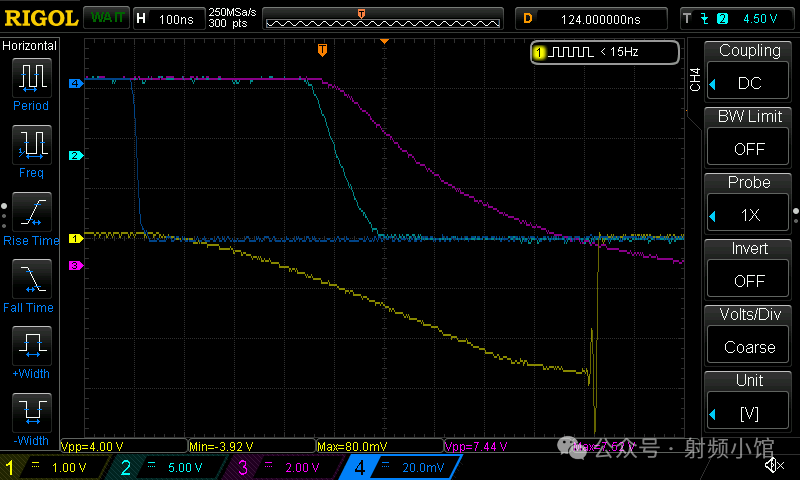

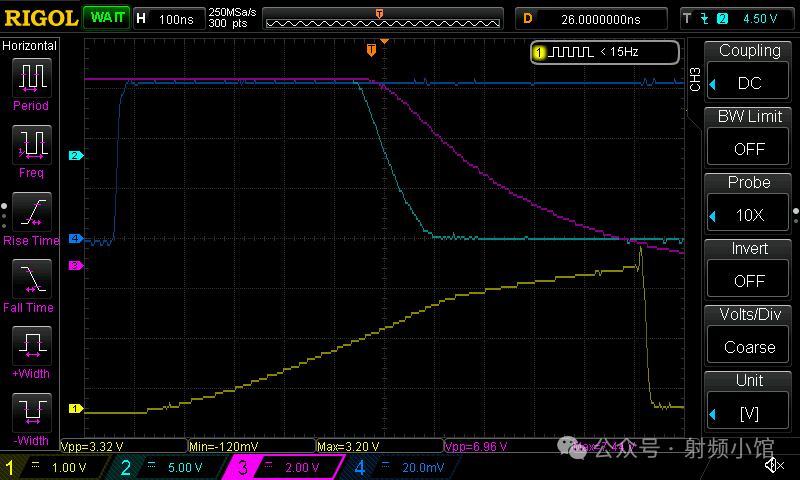

對最后的禁用過渡階段進行放大觀察

負脈沖時的限幅輸出：

藍色：設備輸入信號

• 黃色：設備輸出信號

• 青色：LM293（U3）輸出

• 品紅色：ADG1401切換輸入

放大觀察最終的禁用過渡過程：

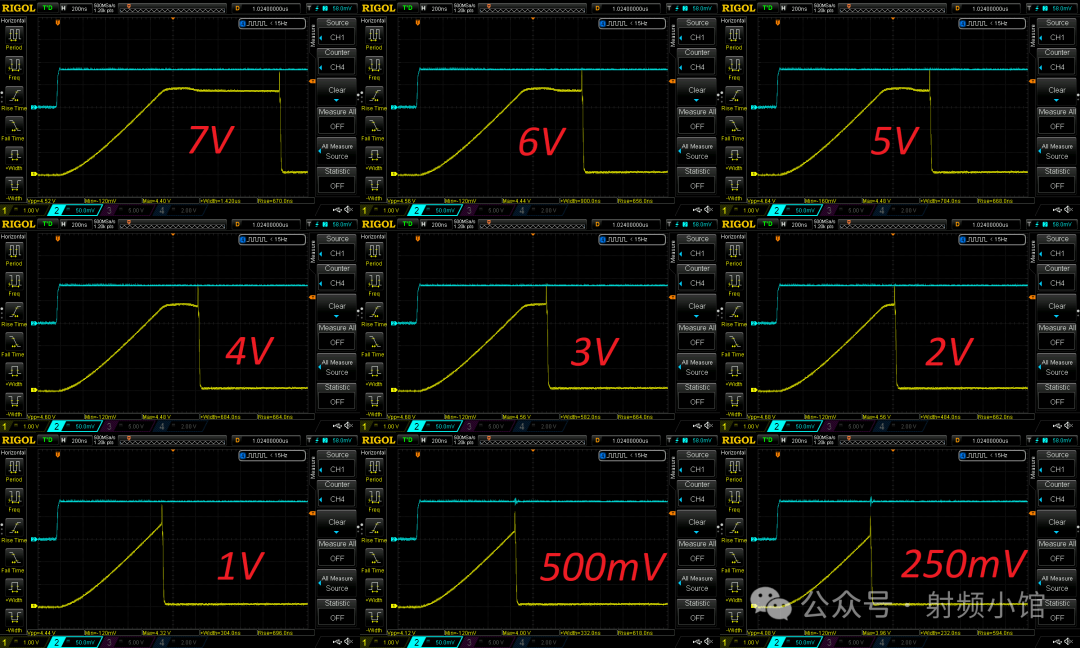

在不同閾值下的限幅測試中，觀察到如下現象：

---

測試目的：
探討在提高限幅電壓時，輸出信號被切斷的時間是否會延長。

測試設置：

• 輸出限幅電壓設置為不同電壓值。

• 使用信號發生器產生 0 至 ±80mV 的脈沖信號。

• 若無限幅，預期在 50Ω 負載下輸出為 0 至 ±4V。

測試結果：
在輸出端觀察到長度為 0.8 微秒至 2 微秒的正向脈沖。只要其最大幅度（約 ±4V）低于儀器的最大交流額定值，這些脈沖不會造成問題。

- 藍色：設備輸入信號
- 黃色：設備輸出信號

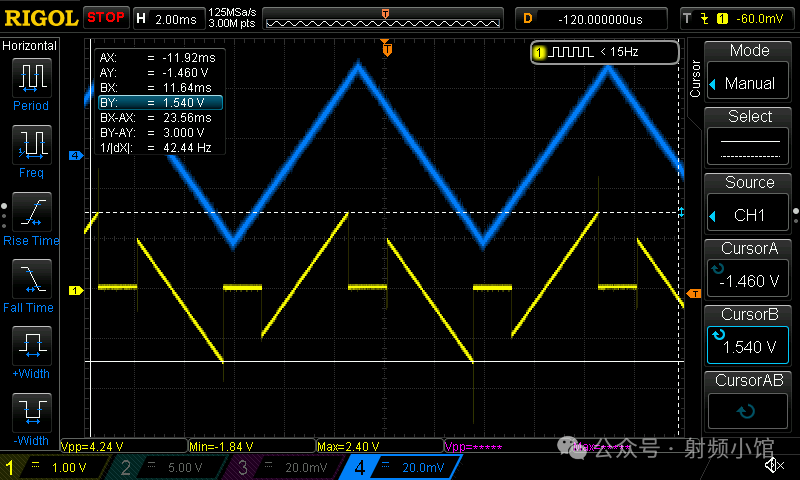

三角波限幅測試
當輸入三角波信號時，限幅效果如何？

設置：
輸出限幅電壓設置為±1.5V（微調電位器設為±3V），我們使用信號發生器產生一個峰峰值為70mV的三角波形，若無限幅，預期在50Ω負載下輸出為±3.5V。

結果：
輸出確實在預期電壓處被限幅，并包含前述測試中觀察到的脈沖。

- 青色：設備輸入信號
- 黃色：設備輸出信號

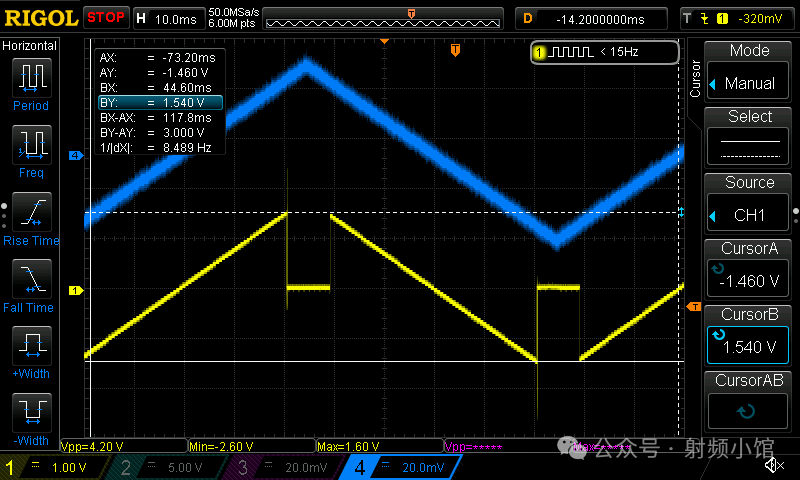

對于10Hz輸入信號：
當輸入頻率為10Hz時，輸出波形顯示明顯的限幅效果，輸出電壓被限制在±1.5V以內，波形頂部和底部被平坦化，形成典型的削波形狀。

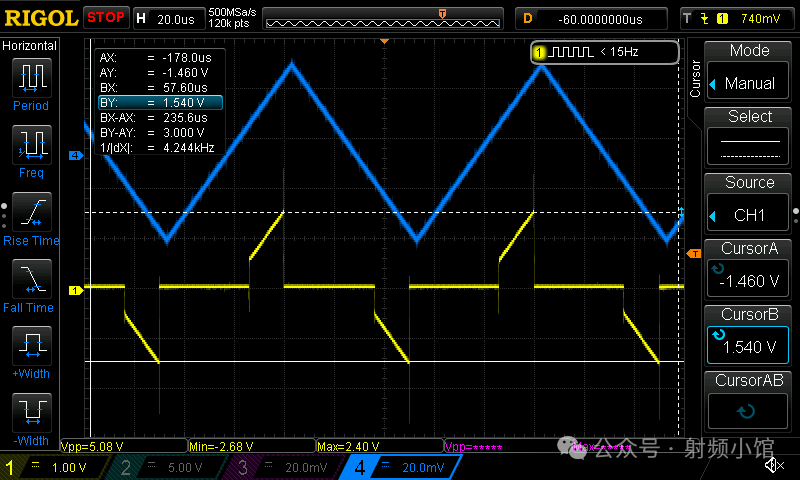

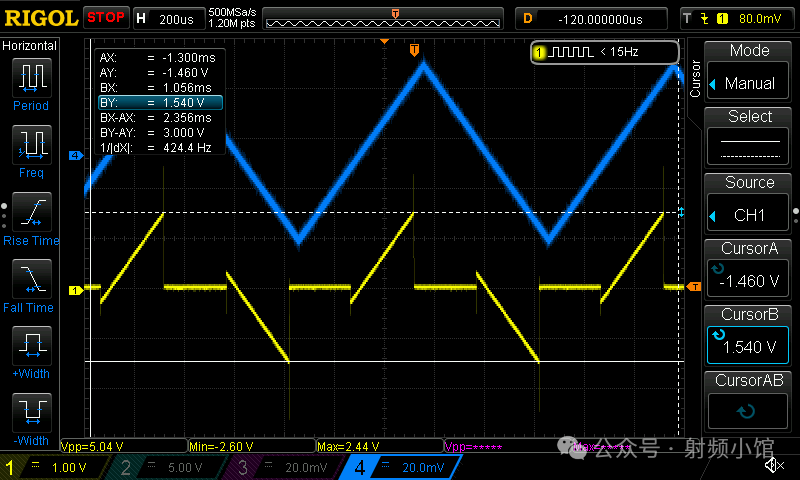

對于100赫茲的輸入信號：對于1KHz的輸入信號：對于10KHz的輸入信號：

在上述示波器截圖中，可以觀察到 RC 電路對限幅時間的影響，確實延長了削波持續時間。

---

限幅電路 RC 測試

測試目的：
驗證延遲關閉電路的效果。

背景：
如前所述，當限幅電路觸發時，設備輸出端總會出現一個小脈沖。由于該脈沖的存在，人們可能會懷疑是否可能在設備輸出端生成高于設定限幅電壓的直流值。然而，這是不可能的，因?yàn)樵诒容^器的輸出端存在一個 RC 電路。

測試方法：

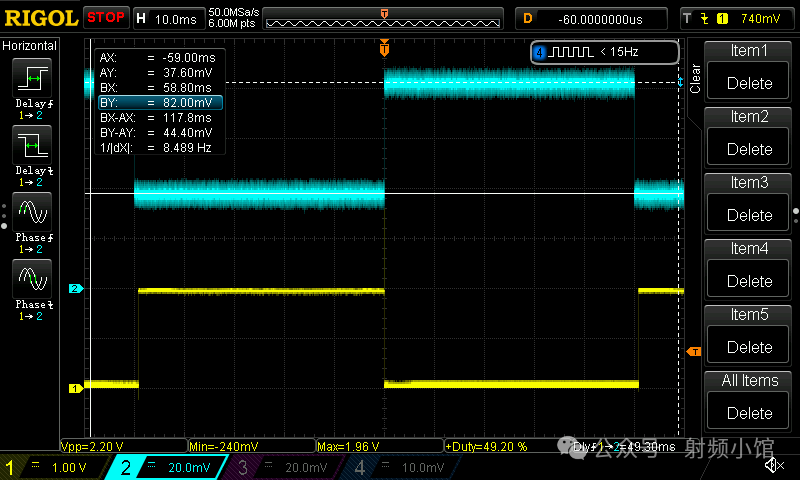

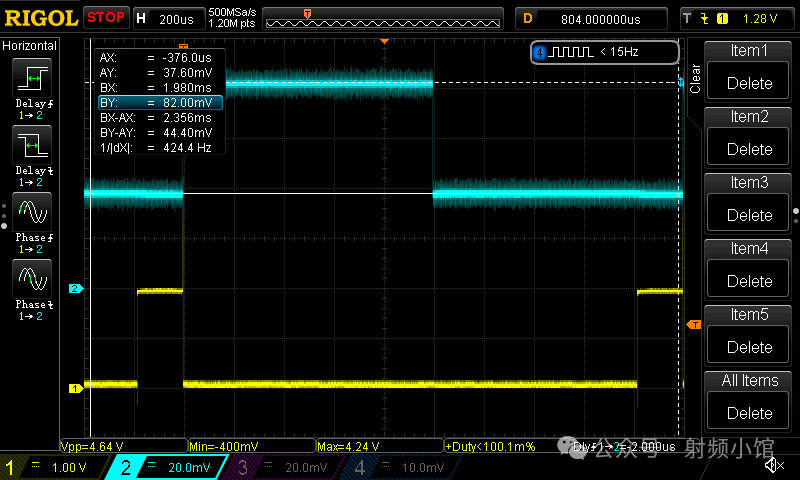

為了展示其效果，我們輸入一個低電平接近設定限幅電壓的方波，并注意到隨著頻率的升高，輸出占空比發生變化。

設置：

• 輸出限幅電壓設置為 ±2V（微調電位器設為 ±4V）

• 使用信號發生器產生一個峰峰值為 40mV、偏置為 60mV 的方波

波形顏色說明：

• 青色：設備輸入信號

• 黃色：設備輸出信號

對于 10Hz 輸入信號：
當輸入頻率為 10Hz 時，輸出波形顯示明顯的限幅效果，輸出電壓被限制在 ±2V 以內，波形頂部和底部被平坦化，形成典型的削波形狀。

對于100Hz的輸入信號：

對于500Hz的輸入信號：

在700Hz頻率下，設備輸出被完全禁用，這表明“禁用電路”的時間常數約為1/700/2 = 0.7毫秒。

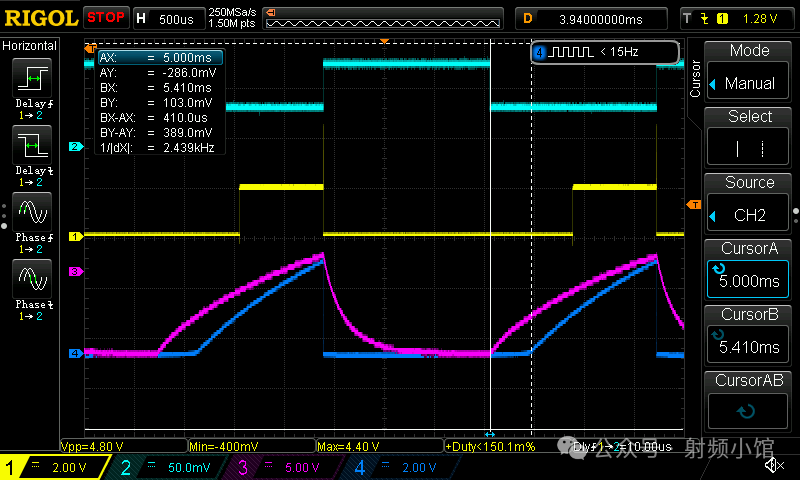

為了進一步了解其行為，進行了以下捕獲：

• • 青色：設備輸入信號

  • 黃色：設備輸出信號

  • 藍色：LM293（U3）輸出

  • 品紅色：ADG1401開關輸入

  在這里可以觀察到兩個有趣的現象：

  • 在兩個垂直光標之間：D3二極管防止ADG1401輸入端電壓變?yōu)樨?fù)值

  • 在最后一個垂直光標與輸出使能之間：ADG1401輸入電壓達到Vih并且加上ADG1401使能延遲所需的時間

  ---

  實際應用測試

  確保符合SA44B最大200mV輸入規格

  這個放大-限幅電路的設計目的是為了保護SA44B頻譜分析儀的輸入端。雖然該輸入端的最大直流電壓額定值是0V，但通過與Signal Hound工程團隊的郵件溝通，得知實際上直流電壓高達200mV是可以接受的。因此，下面的測試旨在模擬實際應用場景。

  測試設置：

  • 輸出限幅電壓設為±100mV（微調電位器設為±200mV）

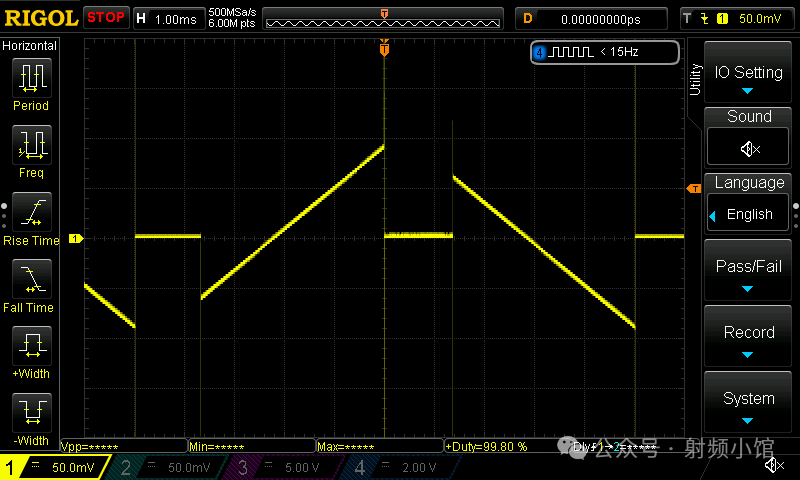

  • 使用信號發生器產生一個80mV峰峰值的三角波形，輸出端串聯一個26dB衰減器：

  • 80mVpp = -18dBm

  • -18dBm - 26dB = -44dBm

  • -44dBm在50歐姆負載下約為4mVpp

  • 放大50倍后得到200mVpp

  測試結果：

如上所示，限幅器仍按預期工作！

1kHz正弦測試
如果我輸入正弦波，是否能得到放大的正弦波？
實驗設置：我們將信號發生器配置為輸出60mVpp（-20.45dBm）峰峰值的正弦波信號，然后衰減26dB。將放大器輸出連接到頻譜分析儀，預計會得到-20.45-26+34 = -12.45dBm的信號。

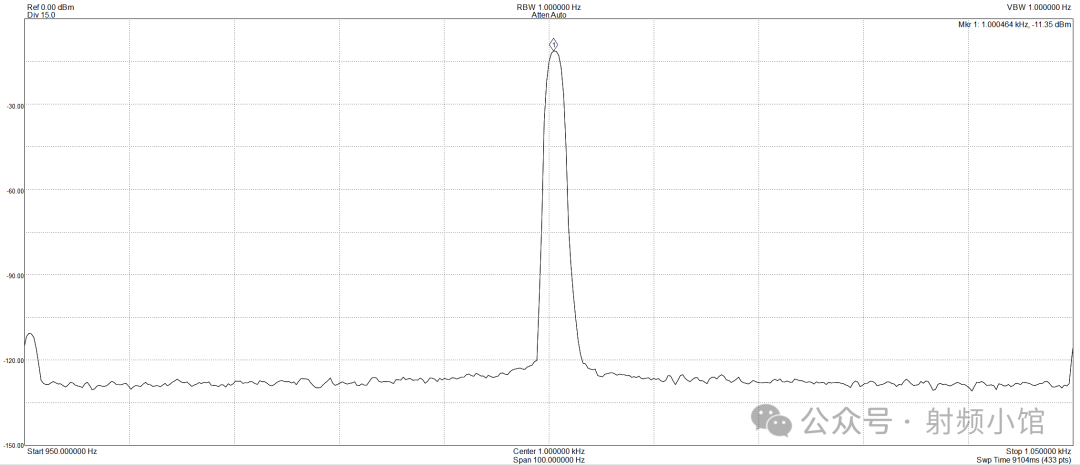

結果：得到如下頻譜。我們注意到存在1dB的差異，這很可能是由于所使用的20年歷史的信號發生器（Stanford DS335）不夠精確所致。

增益與噪聲頻譜測量
我們能否實際測量熱噪聲？
該放大器的核心目標是在添加最少噪聲的同時放大微弱信號。因此，我們希望測量其輸入短路（shorted）、50Ω短路（50R-shorted）或開路時，放大器輸出端的噪聲頻譜，最終與頻譜分析儀的輸入噪聲進行對比。

實驗設置：
使用可靠的電池供電放大器，直接連接至 Signal Hound SA44B 頻譜分析儀，再接入 Bode 100 網絡分析儀。禁用雜散抑制功能（需關閉此功能以在低輸入功率下獲得精確測量）。

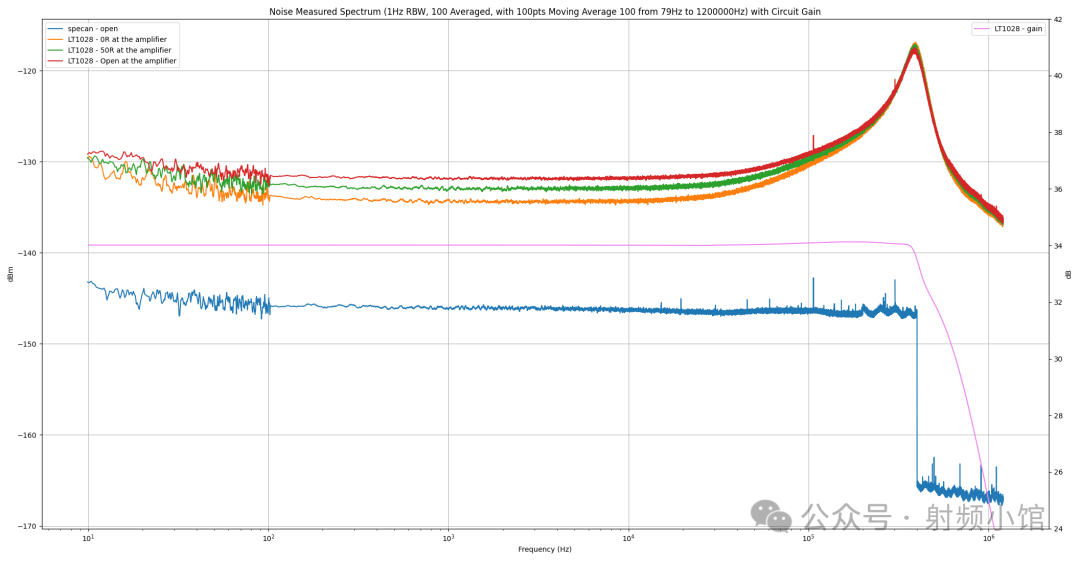

結果：

可信的Bode 100網絡分析儀測得增益為34dB（即50.12倍?。?，3dB截止頻率約為600kHz。
在輸入0Ω短路條件下，1kHz頻點處（分辨率帶寬1Hz）的噪聲功率為-134.3dBm（甚至低于高端R&S FSW頻譜分析儀的顯示平均噪聲電平DANL?。?，對應43納伏有效值（RMS）。將此值除以50.12倍增益，得到輸入?yún)⒖荚肼?.86納伏，實際低于LT1028運放標稱的輸入噪聲值！

---

400kHz處的噪聲上升

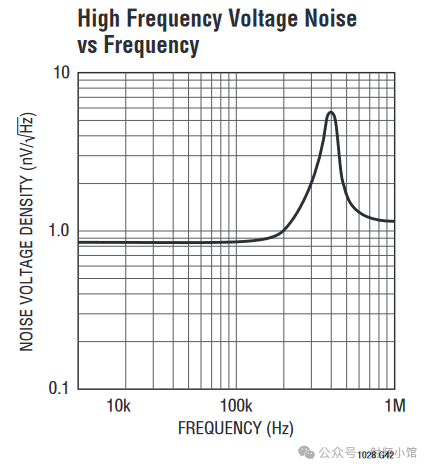

有人可能會問：為何上述頻譜中400kHz處噪聲會上升？答案藏在LT1028數據手冊中：

驗證25Ω電阻的噪聲貢獻
這一現象非常精妙：在0Ω/50Ω/開路測試案例中，實際觀測到輸入阻抗增加導致的噪聲頻譜上升！考慮到運放輸入端采用50Ω端接，0Ω/50Ω/開路三種情況下輸入阻抗的差異實際為25Ω。

在23℃時，25Ω電阻的有效值（RMS）電壓噪聲為 0.000639275μV。若將此值乘以有效增益50.5倍，則得到 0.0323μV RMS（即 -136.81dBm）。

• 0Ω輸入條件下，1kHz頻點（分辨率帶寬1Hz）的噪聲功率為 -134.3dBm。若疊加25Ω熱噪聲（-136.81dBm），理論結果為 -132.4dBm，與實測的50Ω輸入條件噪聲功率 -132.8dBm 非常接近！有趣的是，使用另一款SMA 50Ω端接器時，我實測到了 -133dBm…

• 類似地，將25Ω熱噪聲（-136.81dBm）與50Ω輸入的實測值（-132.8dBm）疊加，理論結果為 -131.35dBm，與開路條件下的實測值 -131.65dBm 也十分接近！需注意，-131.65dBm對應 58nV RMS…

---

與ADA4898的對比

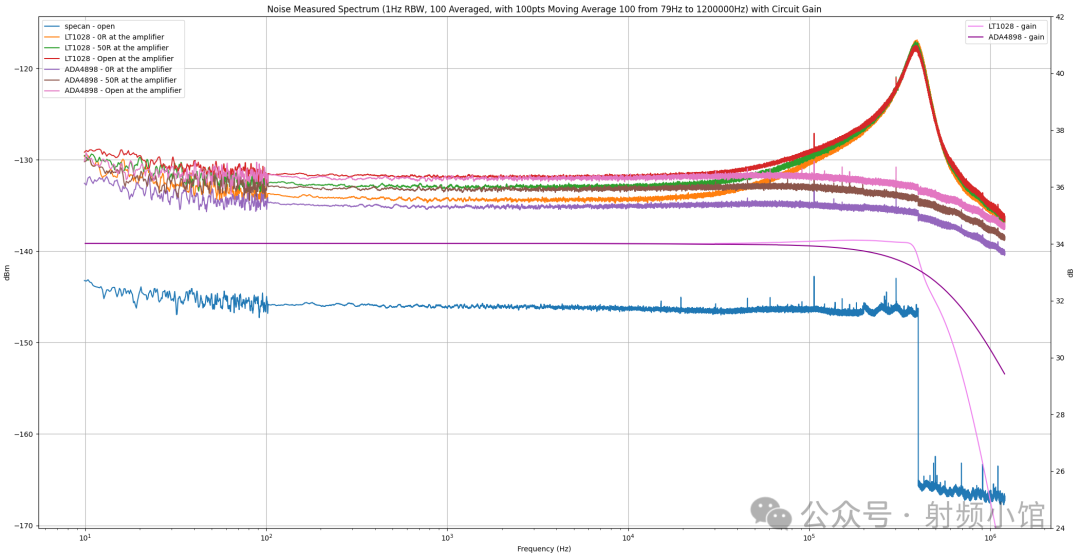

我們還進行了另一組實驗：將LT1028替換為ADA4898，以對比兩款集成電路的噪聲與增益性能：

關于ADA4898與LT1028的對比結論，我將留待您自行判斷：

• 兩款運放在50kHz以下頻段的輸入噪聲水平相近。

• 但超過50kHz后：

• LT1028的輸入噪聲開始上升，但其增益保持穩定；

• ADA4898的增益則逐漸下降。

需注意的是，本次測試中每款運放僅使用單一樣本，因此不同批次或個體可能存在性能差異。

---

實際觀測結果總結

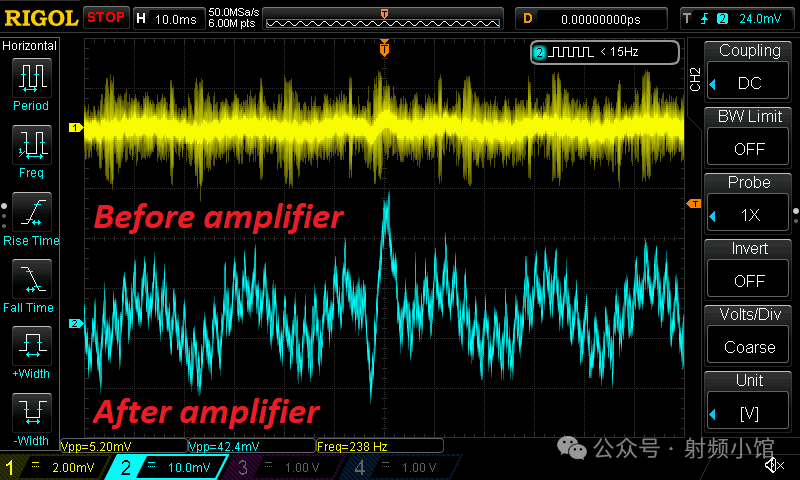

若觀察上方示波器截圖（使用我的普源精電Rigol DP821A電源拍攝），您會發現：通過隔直模塊和放大器的組合，原本無法觀測的電源開關紋波（PSU switching ripple）得以清晰顯現。

---

測試結論

測試雖繁，但不可少
盡管進行了大量測試，但我認為這是必要的——任何疏漏都可能導致頻譜分析儀損壞！以下是本次測試的核心結論：

• 限幅器電路功能符合預期，但觸發時會在輸出端產生短脈沖。若將放大器輸出接入SA44B頻譜分析儀，建議添加3dB衰減器，以確保3.8V脈沖（<22dBm）不超過設備的最大輸入功率限制（20dBm）。

• 設備增益為34dB，其-0.1dB截止頻率為375kHz，-3dB截止頻率為600kHz。
