示波器是工程師常用的測試儀器，用于觀察和分析電信號的波形。為了準確捕捉和顯示信號，示波器的性能主要由三個核心參數決定：帶寬、采樣率和存儲深度。理解這些參數的含義及其相互關系，對于正確選擇和使用示波器至關重要。

1. 帶寬：決定示波器的頻率測量范圍

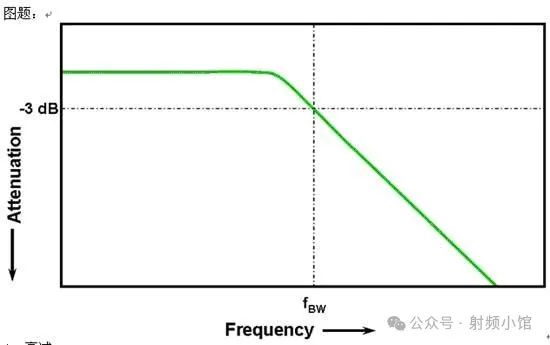

帶寬是示波器最重要的參數之一，它決定了示波器能夠準確測量信號的頻率范圍。具體來說，帶寬表示示波器在輸入信號頻率范圍內，能夠準確捕獲和顯示信號的最高頻率。帶寬的定義是基于信號幅度的衰減：當信號頻率達到示波器的帶寬時，信號的幅度會衰減不超過3 dB（即信號幅度衰減至原始幅度的約70.7%）。例如，一個100MHz帶寬的示波器在測量100MHz的正弦波時，實際測得的信號幅度不會低于真實信號幅度的0.707倍。如果信號的頻率超過示波器的帶寬，示波器將無法準確反映該頻率成分的波形，信號會被過度衰減和失真。因此，選擇示波器時，帶寬應至少與被測信號的最高頻率相匹配。例如，如果你需要測量一個包含100MHz高頻成分的信號，那么你需要一個至少100MHz帶寬的示波器。

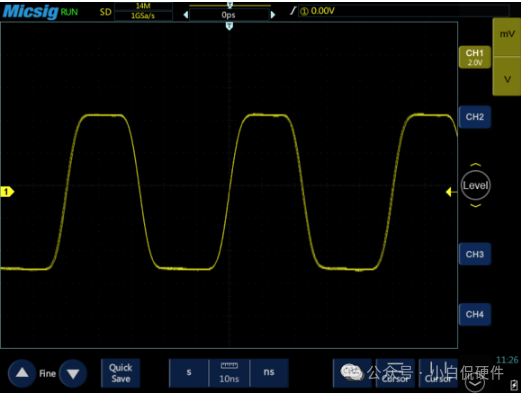

我們用20M、60M、100M帶寬的示波器分別觀察20M的方波信號

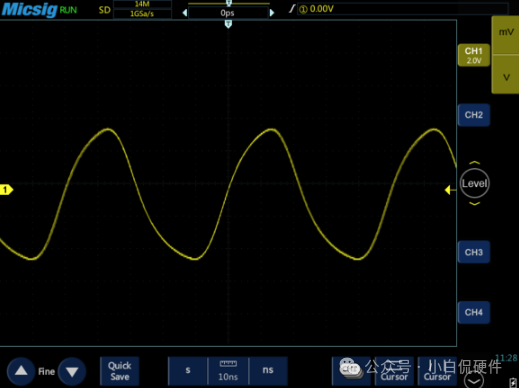

20M示波器

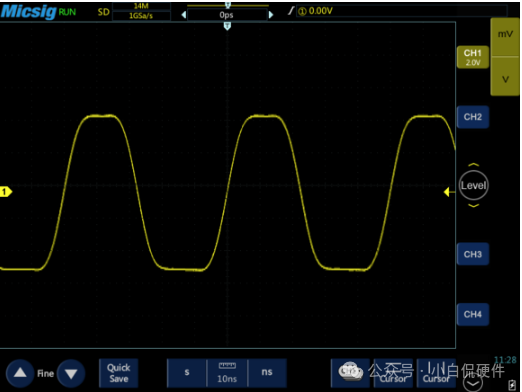

60M示波器

100M示波器

2. 采樣率：決定波形細節的捕捉能力

采樣率是指示波器每秒鐘對輸入信號采集的樣本數，單位為樣本每秒（Sa/s）。采樣率決定了示波器捕捉波形細節的能力。根據奈奎斯特采樣定理，示波器的采樣率至少應是被測信號最高頻率的兩倍，才能準確重構信號。如果采樣率不足，可能會產生混疊現象，導致示波器無法正確顯示信號的頻率特征。

例如，1GSa/s的采樣率表示示波器每秒可以采集10億個樣本。對于高頻信號或瞬態事件，更高的采樣率可以捕捉更多的信號細節。通常，示波器的采樣率應至少是其帶寬的2~5倍，以確保信號的準確重構。例如，一個100MHz帶寬的示波器，采樣率至少應為200MSa/s，但為了獲得更好的波形細節，建議選擇500MSa/s或更高的采樣率。

3. 存儲深度：決定信號記錄的時間長度

存儲深度是指示波器在一次采樣過程中能夠存儲的樣本數量，通常以字節或點數（Points）為單位。例如，10Mpts表示示波器可以存儲1000萬個采樣點。存儲深度決定了示波器在給定采樣率下能夠捕獲的時間長度。存儲深度越大，示波器可以在高采樣率下記錄的波形越長。

當存儲深度不足時，示波器在長時間采樣時可能會降低采樣率，從而影響波形細節的精確捕捉。例如，如果示波器的存儲深度為2.5Kpts，采樣率為1GSa/s，那么它最多只能存儲2.5K個數據點。根據公式“采集時間=存儲深度/采樣率”，2.5K/1GSa/s=2.5μs，這意味著示波器只能在2.5微秒內以1GSa/s的采樣率進行采樣。如果信號持續時間超過2.5微秒，示波器將不得不降低采樣率，從而丟失部分波形細節。

4. 帶寬、采樣率與存儲深度的關系

帶寬、采樣率和存儲深度是示波器的三大核心參數，它們共同決定了示波器的性能。帶寬決定了示波器能夠準確測量的信號頻率范圍；采樣率決定了示波器在該頻率范圍內能夠以多高的精度采集信號；存儲深度則決定了示波器能夠記錄信號的時長。在實際應用中，這三個參數需要綜合考慮。例如，如果你需要測量一個高頻信號，首先需要選擇足夠高的帶寬；其次，為了準確捕捉信號細節，采樣率應至少是信號最高頻率的兩倍；最后，為了記錄較長時間的信號，存儲深度也需要足夠大，以確保在高采樣率下能夠捕獲完整的波形。
