曾經發現自己在烹飪或烘焙時很難準確地測量配料嗎?一個小小的計算失誤可能成就或毀掉你的食譜!這就是為什么我要做一個DIY的廚房秤——一個緊湊、可靠、易于使用的稱重裝置，旨在使烹飪更精確、更輕松。無論你是烤蛋糕，為飲食計劃分配食材，還是嘗試新食譜，這款智能廚房秤每次都能確保準確測量。與傳統的天平不同，這款天平是定制的，價格實惠，可定制，易于維修。此外，它的外殼采用Fusion 360設計，融合了風格和功能，使其成為任何廚房的絕佳選擇。還有一個去皮功能，這意味著當你在秤上稱重并按下去皮按鈕時，重量將顯示0克，當你必須添加一個碗并稱重任何東西時，這是一個最好的功能。它的重量約為20公斤，這使它成為稱重任何東西的最佳廚房公司。在這個項目中，我將向您展示如何一步一步地構建這個規模，從設計外殼到集成電子設備。準備好用一個既實用又有趣的DIY小工具來升級你的廚房體驗吧!

步驟1：CAD和3D打印

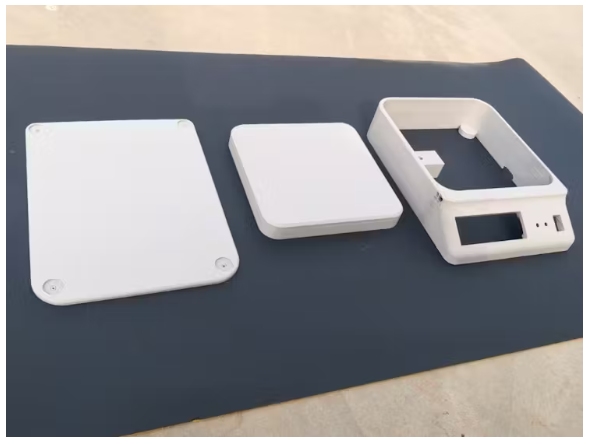

首先，我用Fusion 360設計了這個diy數字體重秤。對于3D打印，您可以直接下載以下STL文件：

?1 x Base.stl

?1 x Pan.stl

?1x底蓋

對于這個項目的3D打印部件，我使用的是JLC3DP 3D打印服務，該服務以其高精度、廣泛的材料選擇和合理的價格而受到歡迎。他們提供工業級打印技術，如SLA， SLS， MJF和FDM，提供適用于原型和最終產品的光滑，準確和耐用的零件。關于JLC3DP最好的事情之一是他們快速的周轉時間和可靠的全球運輸，使其易于快速獲得高質量的零件。無論你是業余愛好者還是專業人士，他們的平臺都非常方便?？傮w而言，JLC3DP為從事3D打印項目的任何人提供了可靠且預算友好的解決方案。使用此鏈接，您的訂單將獲得巨大的折扣。

步驟2：顯示組裝

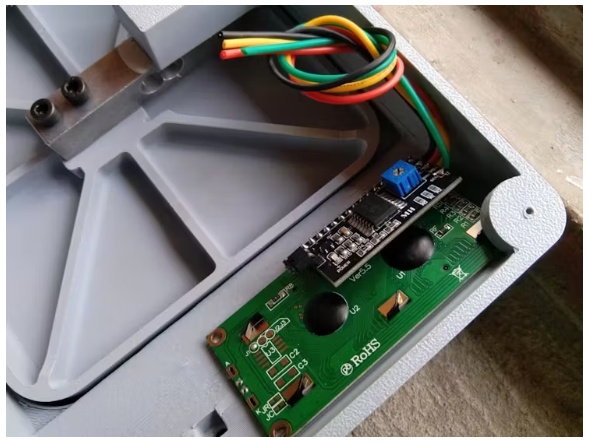

首先把1602液晶顯示器放到它的插槽上，在把顯示器放在它的插槽上的時候要小心，確保你放了一點力，這樣我才能放進它的插槽?，F(xiàn)在連接四線顯示，我使用26 awg硅線更好的結果。

?紅色(VCC)

?黑色(接地)

?黃色

?綠色(SDA)

步驟3：測壓元件組裝

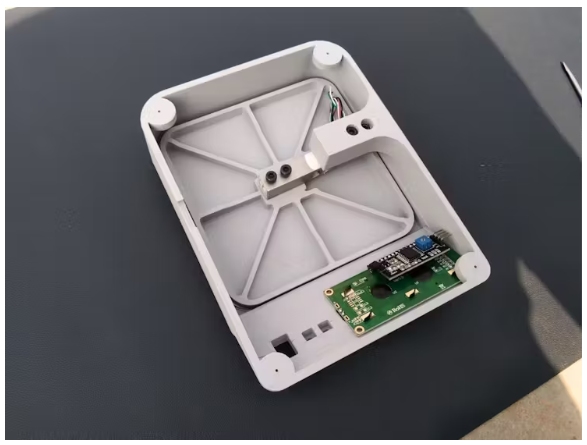

現在讓我們將稱重傳感器組裝在外殼上，首先使用兩個M3螺釘將其安裝在底部外殼上。安裝M3螺釘時，請使用六角扳手?，F(xiàn)在把鍋放在上面，再用兩個M3螺絲把它擰緊。確保每件東西都擰緊。還要確保你已經擰緊了測壓元件的右側和角度。測壓元件上有一個標簽，表明它的位置。

步驟4：開關組裝

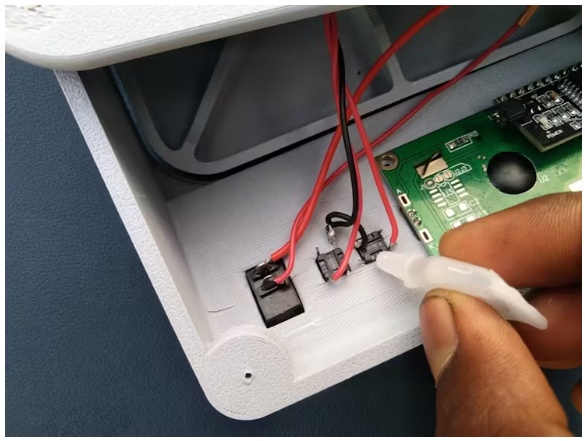

現在把開關放在它的槽里，有兩種開關。1個開/關開關，2個推開關。將開關依次放在相應的槽位上。用一點強力膠把它固定在槽上。

步驟5：微控制器選擇

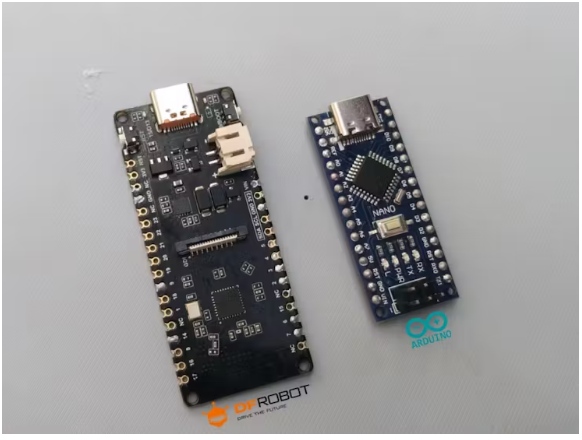

為了控制這個項目，你需要一個微控制器，它就像這個項目的大腦一樣工作。你甚至可以用Arduino Nano，但這里我用的是DFRobot firebettle 2 esp32c6，因為它比Arduino Nano快，而且它有一個內置的鋰電池充電芯片。所以我不需要增加一個額外的充電模塊來給電池充電。讓它成為這個diy項目的完美選擇。

步驟6：聯系

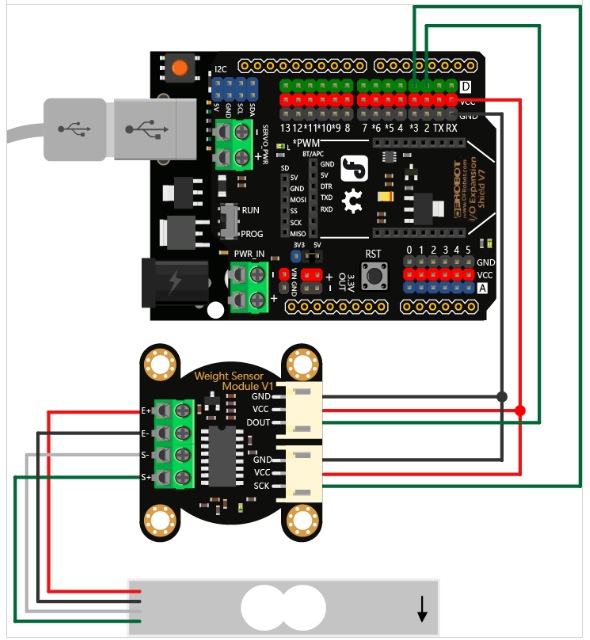

現在我來做所有分量的連接。因為我沒有筆記本電腦，所以我可以畫一個圖解給你們看。在這里，我將盡我最大的努力讓你知道關于連接的一切。

這是稱重傳感器和HX711傳感器之間的連接。

?測壓元件(紅線)TO HX711 (E+)

?測壓元件(黑線)TO HX711 (E-)

?傳感器(綠線)TO HX711 (A-)

?傳感器(白線)TO HX711 (A+)

這是HX711傳感器和DFRobot firebet2 ESP32C6之間的連接。

?HX711 (VCC) TO Firebettle 2 ESP32C6 (VCC或3.3v或5v)

?HX711 (GND) TO Firebettle 2 ESP32C6 (GND)

?HX711 (DT) TO Firebettle 2 ESP32C6 (GPIO 2)

?HX711 (SCK) TO Firebettle 2 ESP32C6 (GPIO 3)

這是LCD 1602顯示器和DFRobot firebet2 ESP32C6之間的連接。

?1602 LCD (VCC) TO Firebettle 2 ESP32C6 (VCC或3.3v或5v)

?1602 LCD (GND) TO Firebettle 2 ESP32C6 (GND)

?1602 LCD (SCL) TO Firebettle 2 ESP32C6 (GPIO 7)

?1602 LCD (SDA) TO Firebettle 2 ESP32C6 (GPIO 6)

這是push switch和DFRobot firebet2 ESP32C6之間的連接。連接第一個開關，這是一個校準按鈕。

?交換機一側到Firebettle 2 ESP32C6 (GPIO 4)

?Switch TO Firebettle 2 ESP32C6的第二側(GND)

第二開關的連接，用于Tare功能。

?交換機一側到Firebettle 2 ESP32C6 (GPIO 5)

?Switch TO Firebettle 2 ESP32C6的第二側(GND)

電池與微控制器的連接非常簡單，只需將電池連接到微控制器，上面已經標記了正負兩個極性。正號是加號，負號是黑色。此外，開/關開關的連接很簡單，只需將其連接在電源輸出之間，您就完成了!

步驟7:Rest組件組裝

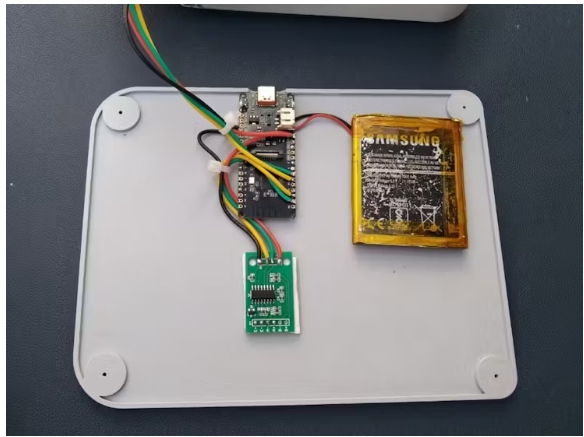

現在只剩下幾個組件組裝，因為沒有專門的空間為HX711傳感器和微控制器和鋰電池，一個簡單的技巧工作最好!只需在底部面板上加一小塊雙面膠帶，并牢固地將兩個組件放在上面。這保證了他們的安全，沒有任何額外的麻煩。步驟8：最后的組裝現在一切都準備好了，是時候做最后的潤色了!仔細對準后面板并用螺釘固定。確保每件東西都貼合，不要把螺絲擰得太緊。一旦完成，快速檢查一下，確保一切安全。您可以使用橡膠墊更有吸引力的外觀和長期使用。為了上傳代碼，我遇到了很多困難，因為我沒有筆記本電腦。盡管我的努力得到了這個結果，我還是為這個項目寫了一個代碼。安裝最新的Arduino IDE：在Arduino官方網站下載并安裝最新版本的Arduino IDE。添加ESP板：打開Arduino IDE，進入File > Preferences。在“附加板管理器URL”字段中，添加ESP32板的URL：

進入Tools > Board > Boards Manager，搜索“ESP32”并安裝。安裝必需的庫：在上傳代碼之前，安裝必要的庫。打開草圖>包括圖書館>管理圖書館。搜索并安裝以下軟件：

?液晶i2c

?HX711

上傳代碼：在Arduino IDE中打開提供的代碼文件。從Tools菜單中選擇正確的Board和Port。單擊Upload按鈕并等待該過程完成。幾秒鐘后，你會收到一個完成上傳的消息!

在代碼中，我已經放入了自動校準過程，這意味著你不需要在代碼中放入權重值并再次上傳。馬上上傳代碼。重量秤有一個自動校準500g，但你也可以手動校準它使用推開關。按住校準按鈕幾秒鐘。顯示器將提示您放置已知的重量。把一個精確的重量(例如，500克標準重量)放在秤上。系統將自動調整并存儲校準數據。校準后，如果顯示器顯示小變化，使用Tare按鈕將其重置為零?，F(xiàn)在，你的天平已經精確校準，可以使用了。

步驟11：測試在使用自制體重秤之前，一定要給電池充滿電。

由于我使用的是DFRobot firebet2 ESP32C6，它有一個板載鋰電池充電芯片。允許方便和高效的充電。只需通過內置的充電端口將其連接到電源，一旦電池充電，微控制器上的綠色led將發光&秤將準備使用。在測試過程中，該秤表現非常好，提供了準確和一致的重量測量。它成功地處理了各種廚房食材，確保了烹飪和烘焙的精度。顯示屏清晰易讀，整體響應時間快速可靠。這個徹底的測試過程證實，體重秤不僅是功能性的，而且是一個可靠的廚房工具的日常使用。

步驟12：在我的結論中，這個DIY的體重秤是任何廚房的完美補充，設計的精確和效率。

使用Fusion 360，我設計了一個時尚、實用的外殼，既耐用又美觀。這種重量秤確保精確測量，使其成為精確烹飪和烘焙的可靠伴侶。憑借其緊湊的設計和用戶友好的界面，它無縫集成到任何廚房設置。無論你是專業廚師還是家庭廚師，這個DIY項目都為保持食譜的一致性提供了一個既經濟又實用的解決方案。通過建立這個規模，你不僅可以改善你的烹飪體驗，還可以獲得對電子產品和DIY創新的寶貴見解。我希望這個項目能激勵你為你的廚房探索更多的創意和功能。烹飪的快樂!
