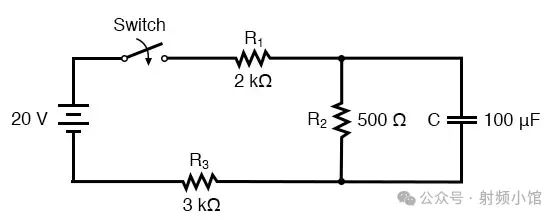

如果我們遇到比迄今為止所見的簡單串聯電路更復雜的電路，該怎么辦？以這個電路為例來說明：

簡單的時間常數公式（τ=RC）是基于電容器連接簡單串聯電阻的情況。同樣，電感電路的時間常數公式（τ=L/R）也是基于簡單串聯電阻的假設。那么，在電阻以串并聯方式與電容器（或電感器）連接的情況下，我們?cè)撊绾翁幚砟兀?/p>

戴維南定理

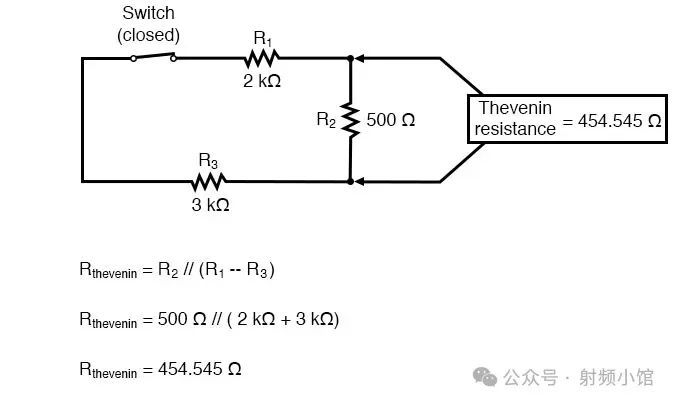

答案源自我們對網絡分析的學習。戴維南定理告訴我們，通過幾個簡單的步驟，我們可以將任何線性電路簡化為一個等效的電壓源、一個串聯電阻和一個負載元件。為了將戴維南定理應用于我們當前的情況，我們將把反應元件（在上面的示例電路中為電容器）視為負載，并將其暫時從電路中移除，以找到戴維南電壓和戴維南電阻。

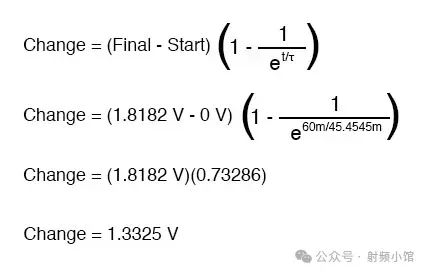

然后，一旦我們確定了戴維南等效電路的值，我們將重新連接電容器，并像之前一樣求解電壓或電流隨時間變化的值。

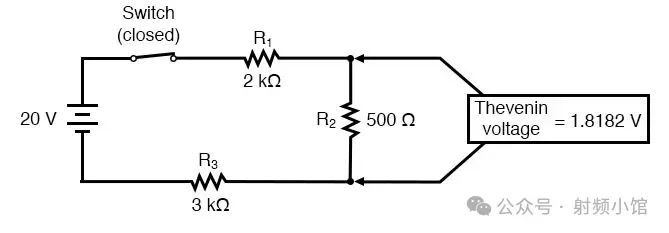

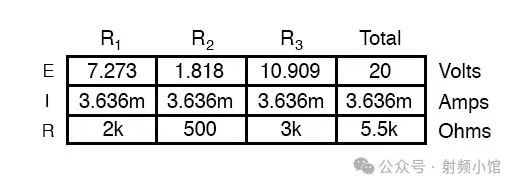

在將電容器確定為“負載”后，我們將其從電路中移除，并求解負載端電壓（當然，假設開關是閉合的）：

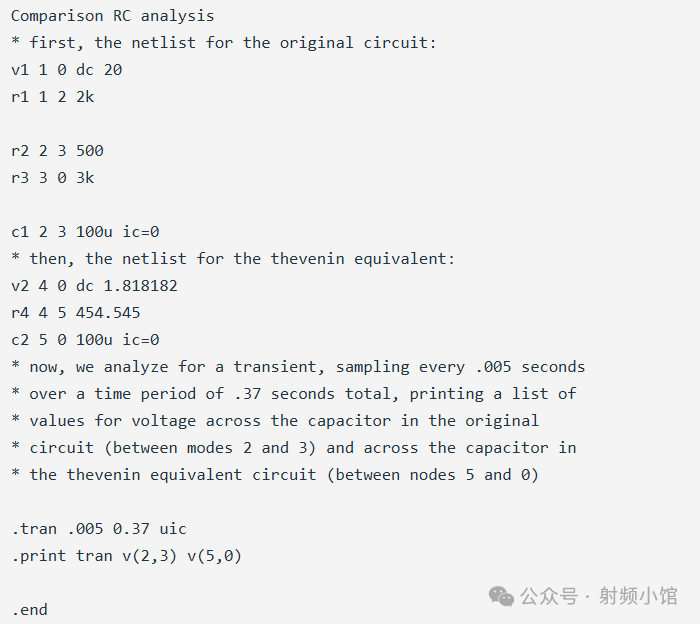

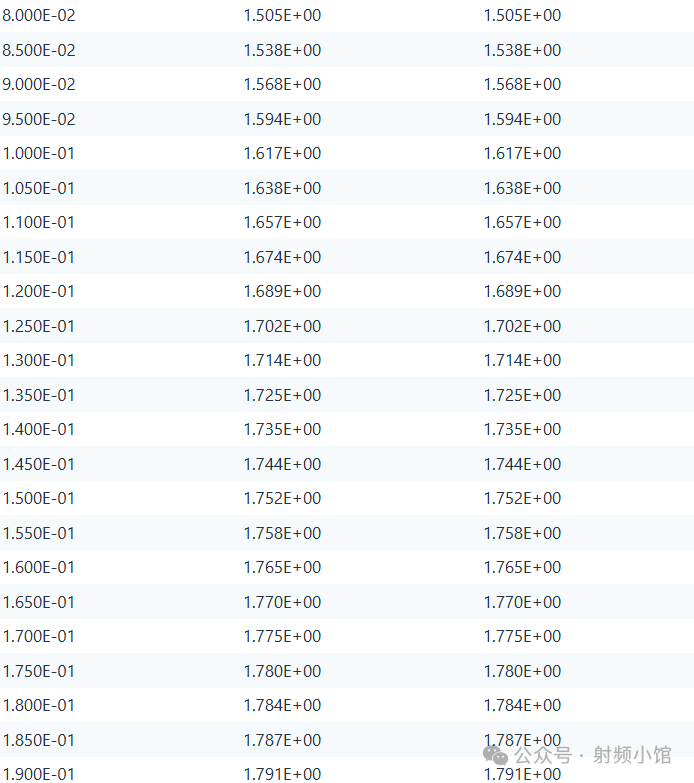

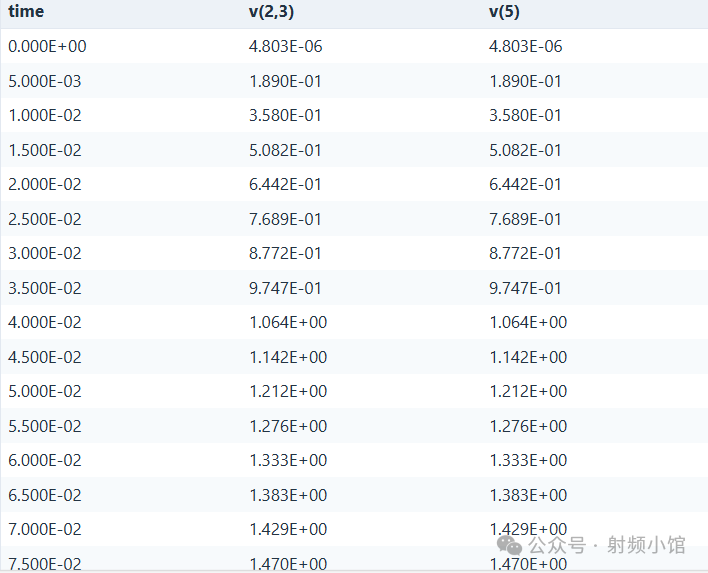

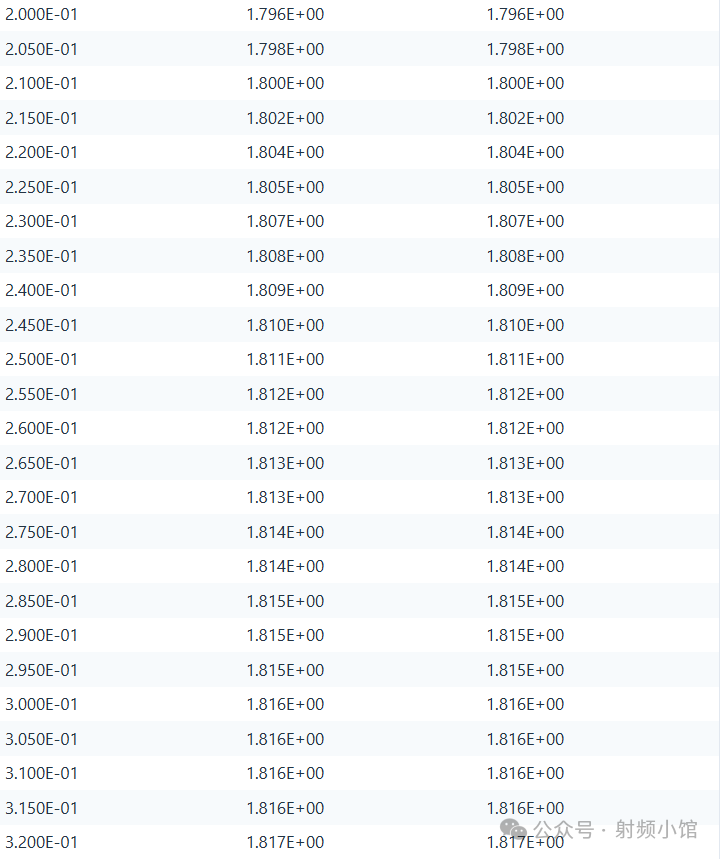

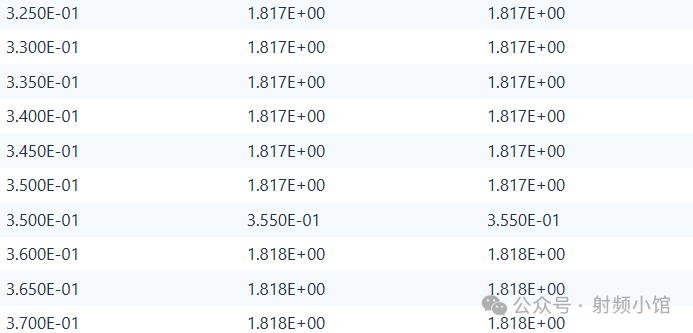

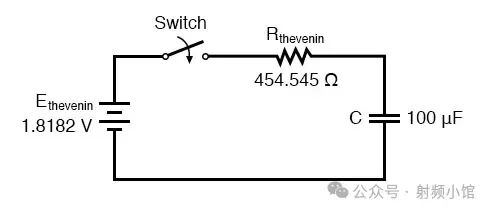

在分析過程的每一步中，兩個電路（原始電路與戴維南等效電路）中的電容器電壓均相等，從而證明了這兩個電路的等效性。
