在本文中，我們將探討基本BJT電流緩沖電路的兩種變體。

如果你的運放輸出級無法承受壓力

在之前的文章中討論的基本BJT緩沖電路適用于許多應用，但它存在兩個需要解決的問題：首先，高負載電流可能需要運放提供過多的輸出電流；其次，它不兼容負負載電壓。我們將從第一個問題開始討論。

正如之前的文章所述，運放所需的輸出電流大約等于負載電流除以晶體管的活性區電流增益（也稱為beta或hFE）。在某些情況下，將如此多的輸出電流能力納入設計可能會成為問題。一種可能是：你正在使用的運放元件包含在一個封裝中的多個放大器。如果你已經有一個輸出電流較低的元件，它正好適合你的系統，并且你正在使用該封裝中的三個放大器，那么你可能會決定讓第四個放大器也投入工作?；蛘?，假設你的板上集成了運放的微控制器。該運放可能無法提供太多的輸出電流，但你不希望僅僅因為需要從集成運放中額外獲得20或30mA的電流就引入外部元件。解決此類情況的方法是通過BJT增加額外的電流增益。首先要做的是尋找具有更高hFE的晶體管，但如果你需要更多的電流增益——因為你的負載電流太高或你的運放太弱，或者兩者兼而有之——那么就該使用達林頓管了。

達林頓管對

電路符號已經說明了大部分內容。達林頓管對是兩個BJT共用一個集電極，集成在一個封裝中。結果是一個功能非常類似于普通BJT的器件，但其hFE（電流增益）極高——整體電流增益大約等于第一個晶體管的hFE乘以第二個晶體管的hFE。此時，你可能會想：“我地下室里有很多2N2222晶體管，我只需將它們以達林頓方式連接起來就可以了?！比欢?，事情并沒有那么簡單。讓我們看看Fairchild的TIP142T達林頓晶體管的等效電路（PDF）：

除了BJT之外，我們還有一個保護二極管和兩個電阻。這兩個電阻通過為右側晶體管的基極-發射極結電容提供放電路徑來改善關斷時間，并確保右側晶體管的基極節點處于確定狀態，否則當達林頓管對截止時，該節點將處于浮動狀態。此外，它們還會導致hFE降低，因為部分基極電流被分流到基極-發射極結周圍。在許多情況下，增益的這種降低實際上是有益的，因為它減少了漏電流的影響——而事實上，你確實不需要完整的電流增益，如果我們假設每個BJT的hFE為100，那么電流增益可能會達到10000左右。因此，要點是，購買現成的達林頓器件可能比用兩個離散的BJT自己制作要好。

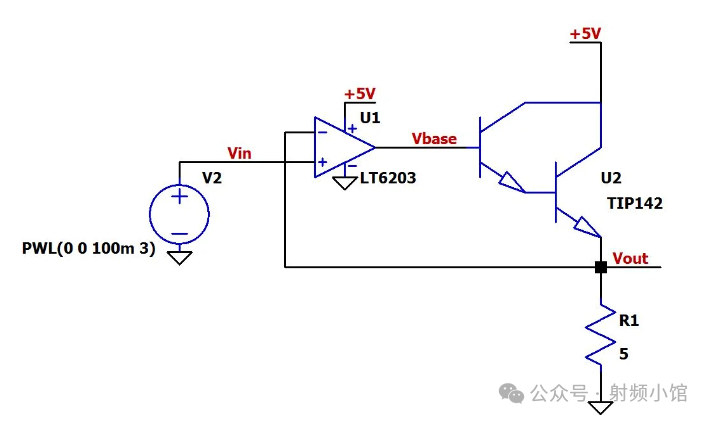

下面是一個LTspice原理圖，其中使用達林頓管對代替了單個BJT。

LTspice不自帶達林頓晶體管部分，但您可以在這里下載TIP142的子電路和符號文件。

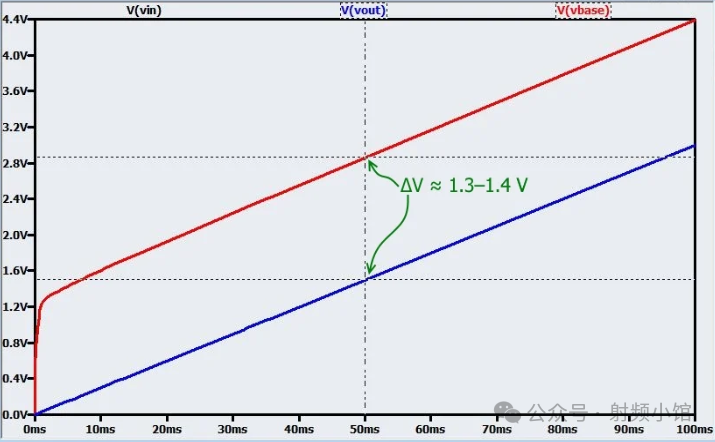

以下是一個包含VIN、VOUT以及施加到達林頓晶體管基極的電壓的圖表。

與單個BJT電路一樣，輸出電壓跟蹤輸入電壓（VIN軌跡隱藏在VOUT軌跡下方）。請注意，VBASE比負載電壓高約1.3-1.4V；這是因為現在我們有兩個基極-發射極電壓降，而不是一個。因此，您必須格外小心，以確保您的達林頓和運放電源電壓足夠高，以允許您的全負載電壓范圍（有關此方面的更多詳細信息，請參閱上一篇文章末尾的“簡單，但不萬無一失”部分）。

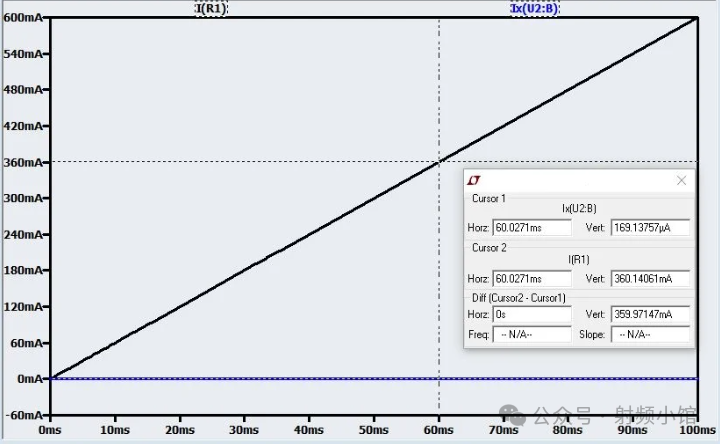

下面的圖表顯示了負載電流和流入達林頓基極的電流。

因此，在負載電流為360mA的情況下，基極電流為169μA，對應的hFE約為2130。數據表顯示，電流增益應更接近1000；也許這個特定的SPICE模型沒有它可能達到的那么準確。無論如何，我們已經成功地大大降低了運放所需的輸出電流。

處理運放無法提供足夠輸出電流的另一種方法是使用MOSFET代替BJT。我們將在下一篇文章中介紹MOSFET的實現。

低于地電位

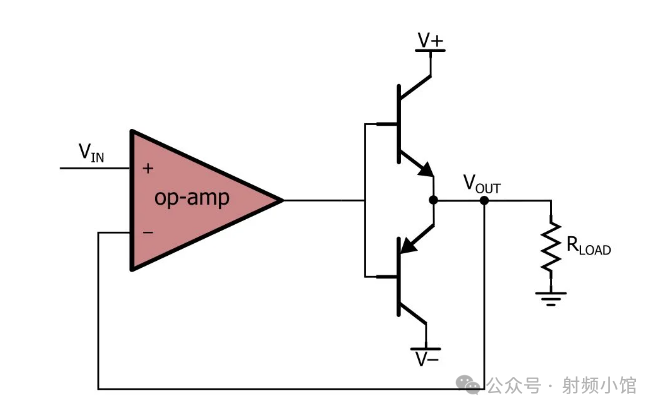

運放經常用于產生負輸出電壓。一個明顯的例子是正弦波信號，如我們在音頻、視頻和射頻應用中所見。當運放產生正輸出電壓時，輸出電流從運放“流出”，通過負載“流入”地節點。因此，當輸出為正時，運放提供電流。對于負輸出電壓，電流從地節點“流出”，通過負載“流入”運放，這樣運放現在就在吸收電流。因此，為了支持高于和低于地電位的信號，我們需要一個能夠同時吸收和提供電流的輸出電流緩沖器。瞧：

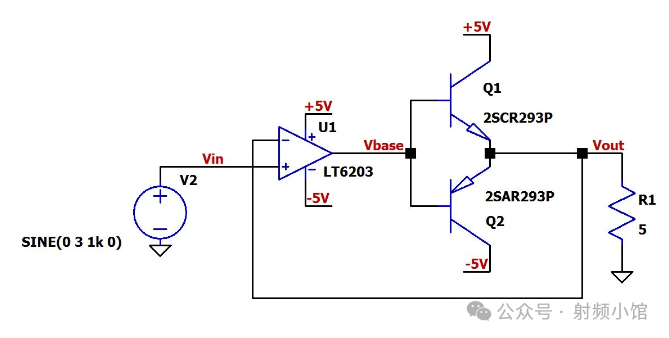

基本原理是相同的：BJT提供了更高的電流容量，而反饋配置使運放以任何必要的方式修改其輸出，以確保負載電壓VOUT等于VIN。不同之處在于增加了一個PNP晶體管，它在負負載電壓下完成NPN晶體管在正負載電壓下所完成的工作。換句話說，當輸入電壓為正時，運放的輸出會變?yōu)檎蛞源蜷_NPN晶體管，電流從NPN流向負載；當輸入電壓為負時，運放的輸出會變?yōu)樨撓蛞源蜷_PNP，PNP會吸收負載電流。以下是一個LTspice原理圖：

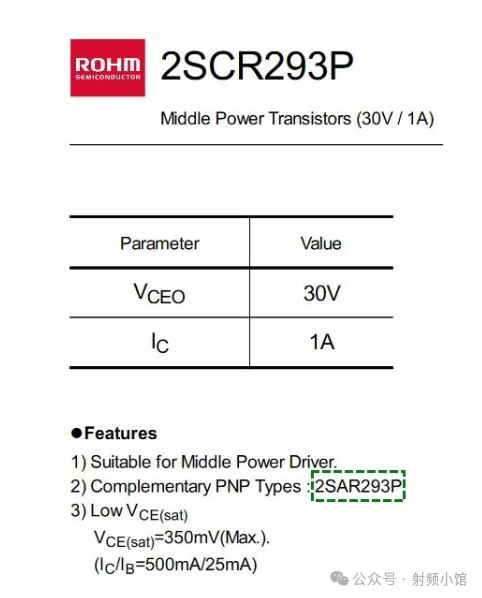

請注意，我已經選擇了在2SCR293P的數據表中推薦的互補設備作為PNP的零件號：

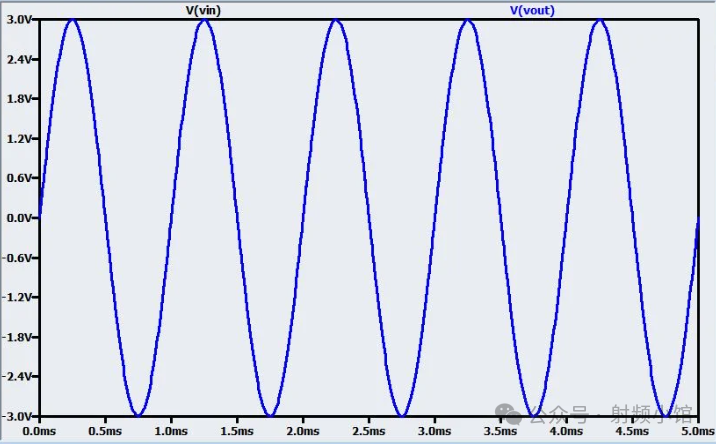

以下是一個包含VIN和VOUT的圖表。和往常一樣，輸入電壓隱藏在輸出電壓下方。

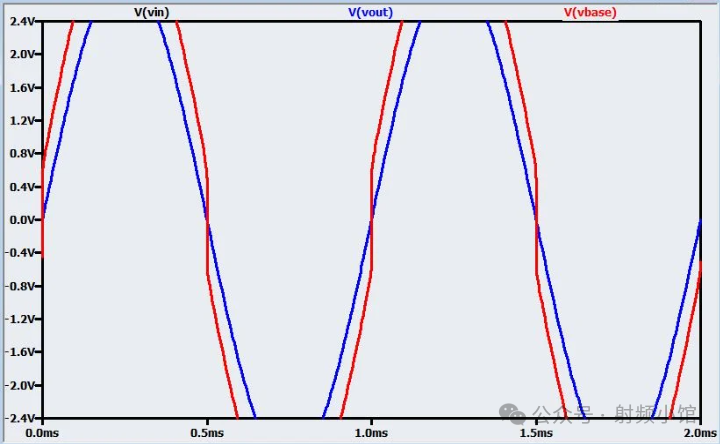

以下是放大的圖表，其中包括運放的輸出電壓。請注意，負反饋作用如何使運放自動繞過“死區”，即兩個晶體管都處于截止狀態的電壓范圍（從大約-0.7V到0.7V）。

這是音頻放大器嗎？

現在您可能想知道是否可以將此電路用作音頻信號的功率放大器。您當然可以，但音質不會是最好的。實際上，此電路中的NPN加PNP排列被稱為B類推挽輸出級，將B類推挽級與運放和一些負反饋結合使用，可以制作出一種具有最小交越失真的功率放大器（B類推挽級本身具有由大死區引起的主要失真問題）。但是，即使使用負反饋，NPN和PNP晶體管的交替開關仍會稍微降低音質。這就是為什么音頻中首選的電路是AB類推挽放大器，在該放大器中，晶體管被偏置，以便在交叉點上方或下方的小輸入電壓下都能導通。

結論

我們已經介紹了三種簡單且低成本的電路，它們可以極大地放大運放的輸出電流。這三種配置涵蓋了大多數需要高輸出電流放大器的情況——只是別忘了再次檢查您的電源電壓、電流限制和功耗。
