了解兩種可以從調幅載波信號中提取原始信息的電路。

到目前為止，我們已經知道調制是指有意地修改正弦波，以便它能將低頻信息從發射機傳輸?shù)浇邮諜C(jī)。我們還詳細了解了在載波中編碼信息的不同方法——振幅調制、頻率調制、相位調制、模擬調制和數字調制。

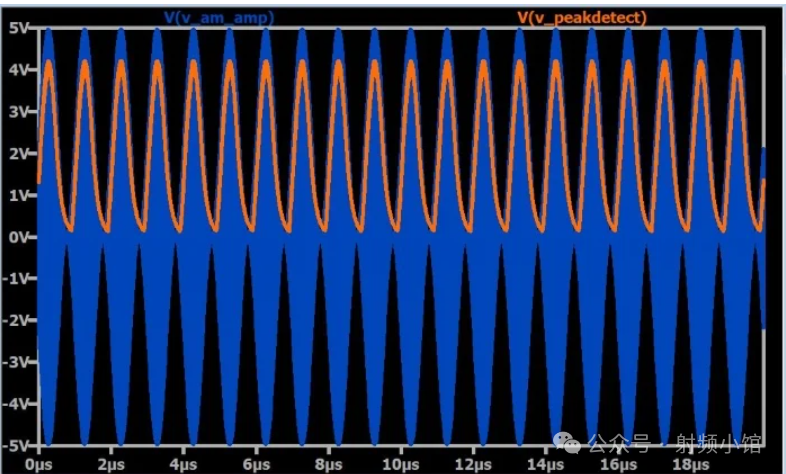

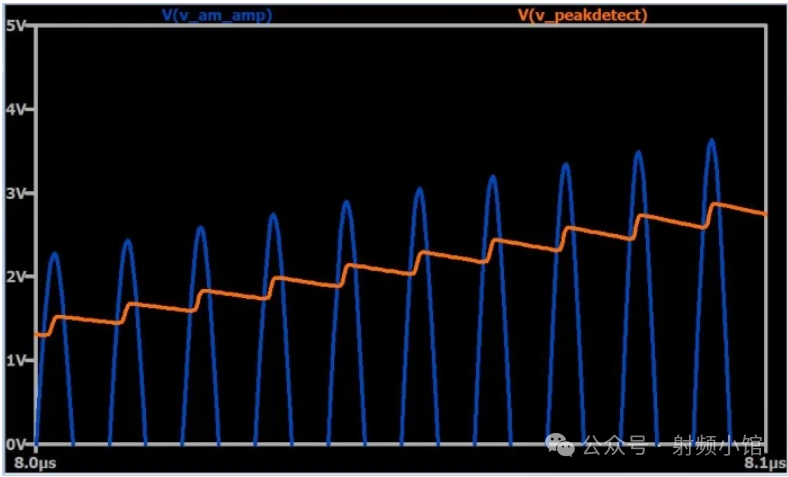

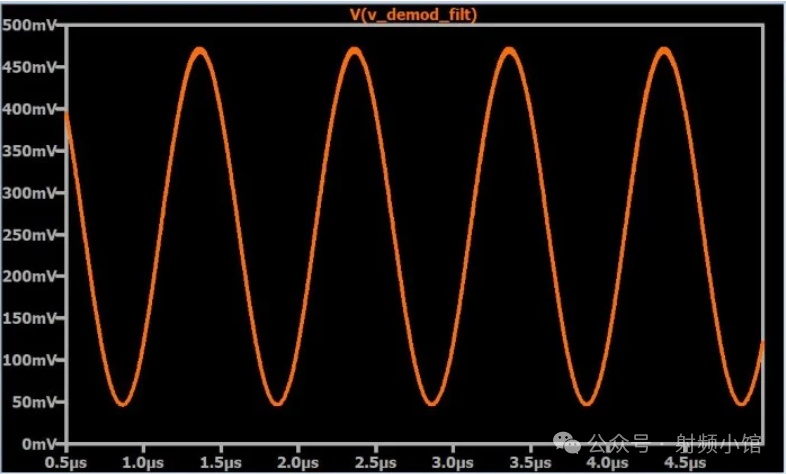

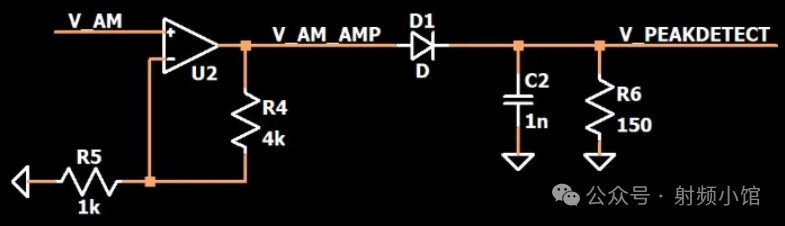

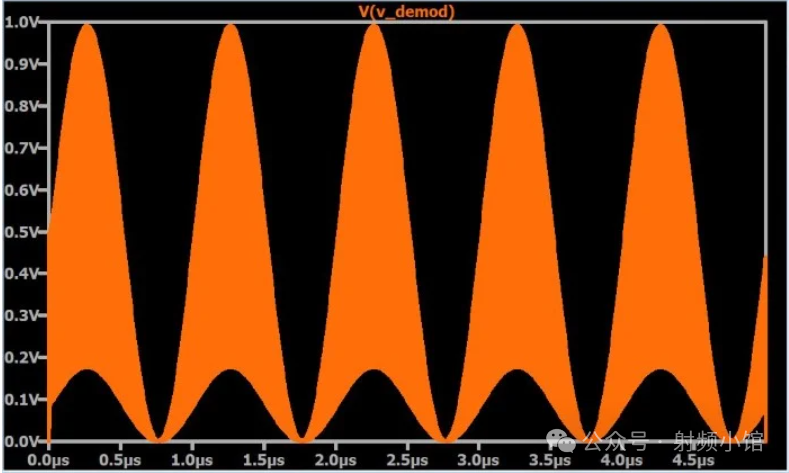

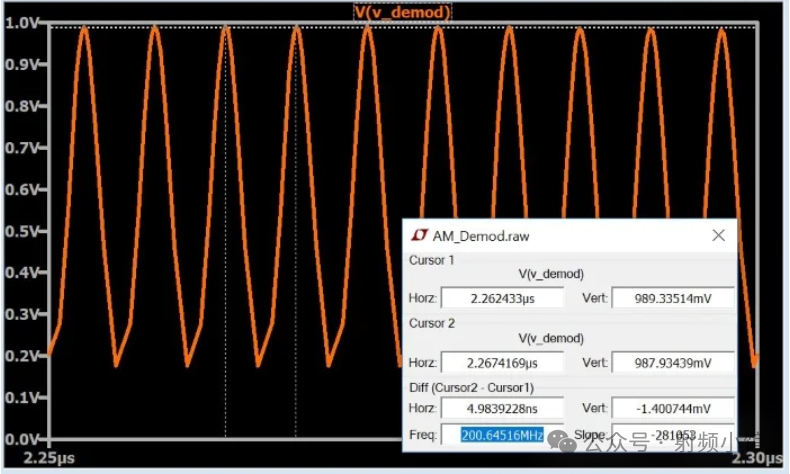

但是，如果我們不能從接收到的信號中提取出數據，那么將數據集成到傳輸信號中就沒有意義了，這就是我們需要研究解調的原因。解調電路的范圍很廣，從簡單的改進型峰值檢波器，到復雜的相干正交下變頻與數字信號處理器執行的復雜解碼算法相結合的系統。

生成信號

我們將使用LTspice來研究解調調幅波形的技術。但在解調之前，我們需要一個已調制的信號。

在調幅調制頁面中，我們了解到生成調幅波形需要四個要素。首先，我們需要一個基帶波形和一個載波波形。然后，我們需要一個電路，該電路可以給基帶信號添加一個適當?shù)闹绷髌屏俊Ｗ詈?，我們需要一個乘法器，因?yàn)檎{(diào)幅對應的數學關系是將偏移后的基帶信號與載波相乘。

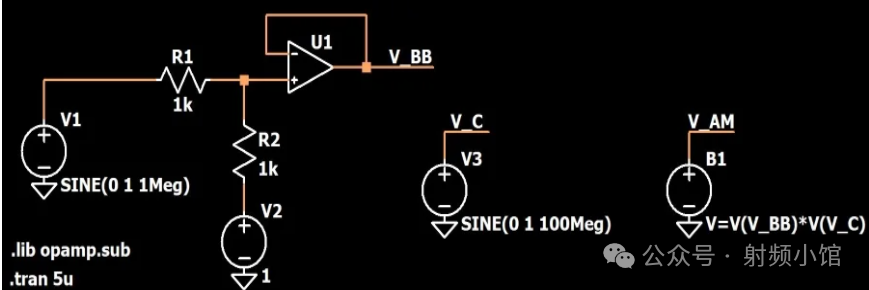

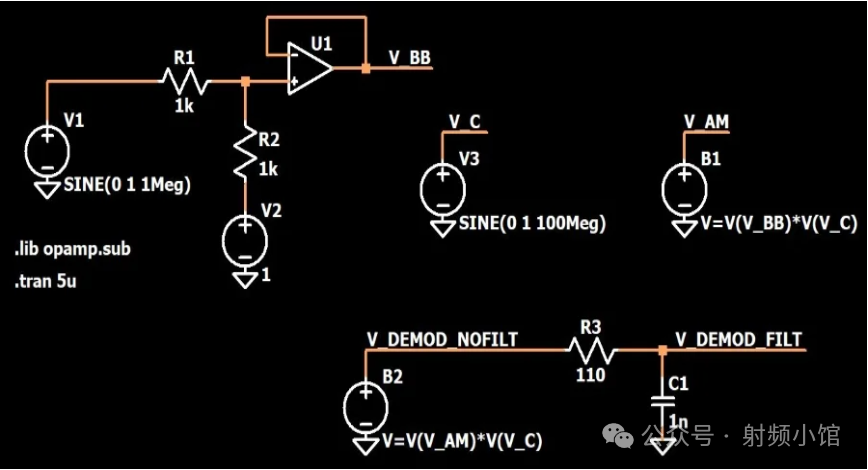

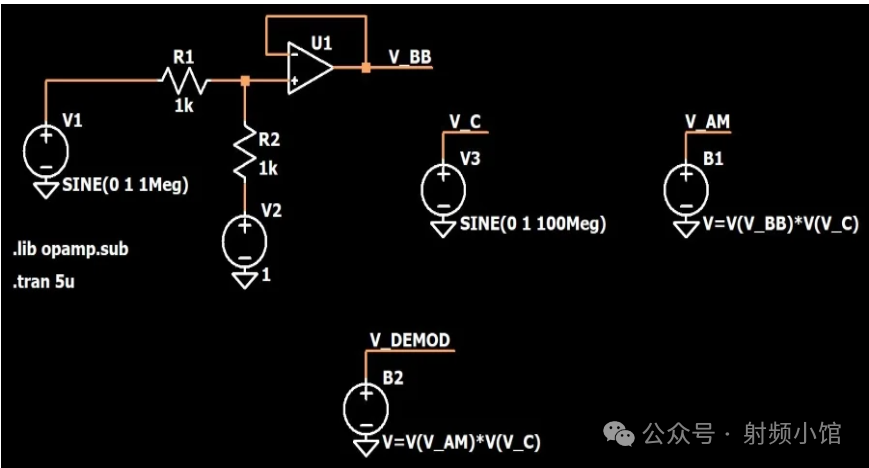

下面的LTspice電路將生成一個調幅波形。

V1 是一個 1 MHz 的正弦波電壓源，提供原始的基帶信號。
V3 產生一個 100 MHz 的正弦波作為載波。
運算放大器電路是一個電平移位器（它還將輸入振幅減半）。來自 V1 的信號是一個從 -1 V 到 +1 V 擺動的正弦波，而運算放大器的輸出是一個從 0 V 到 +1 V 擺動的正弦波。
B1 是一個“任意行為電壓源”。其“值”字段是一個公式而不是一個常數；在這種情況下，該公式是移位后的基帶信號乘以載波波形。這樣，B1 可以用來執行振幅調制。

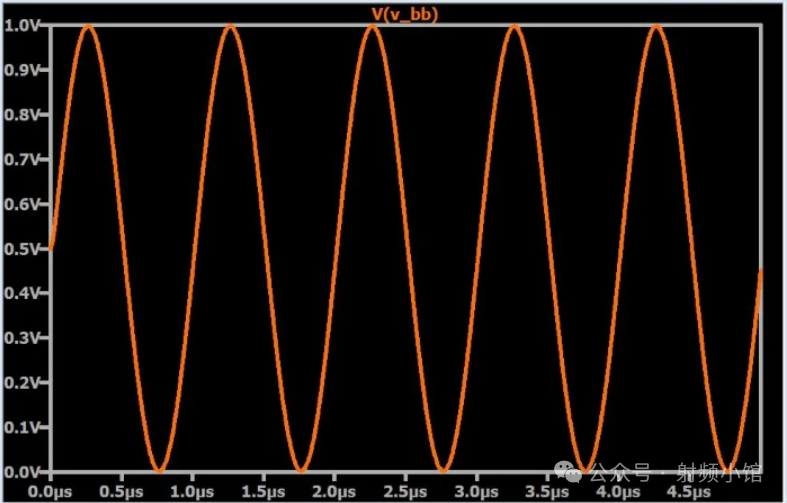

以下是移位后的基帶信號：

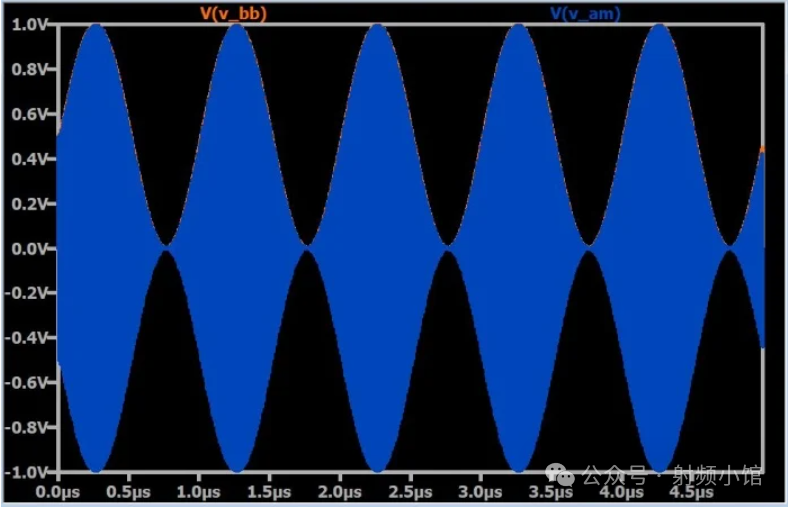

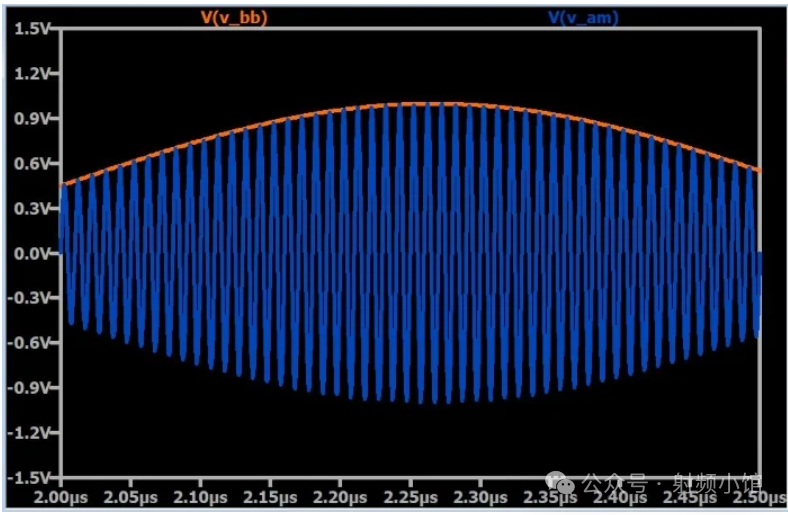

在這里，您可以看到調幅變化如何與基帶信號相對應（即，主要被藍色波形遮擋的橙色軌跡）：
