相位調制類似于頻率調制，是數字通信系統中的一種重要技術。
我們都聽說過調幅（AM）收音機和調頻（FM）收音機。但是，相位調制似乎屬于不同的范疇——“PM 收音機”絕不是一個常見的術語。事實證明，相位調制在數字射頻的背景下更具相關性。在某種程度上，我們可以說 PM 收音機與 FM 收音機一樣常見，因為相位調制和頻率調制之間幾乎沒有區別。FM 和 PM 最好被視為角度調制的兩個密切相關的變體，其中“角度”是指對傳遞給正弦或余弦函數的量的修改。

數學原理

我們在上一頁中看到，頻率調制是通過將基帶信號的積分加到正弦或余弦函數的自變量（其中正弦或余弦函數表示載波）上來實現的：

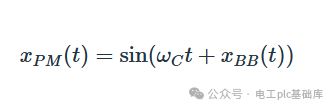

不過，你會記得，我們是先討論了相位調制，然后才引入頻率調制的：加入基帶信號本身（而不是基帶信號的積分），會導致相位根據基帶值而變化。因此，相位調制實際上比頻率調制更簡單一些。

與頻率調制一樣，我們可以使用調制指數來使相位變化對基帶值的變化更加敏感：

如果我們考慮一個單頻基帶信號，相位調制和頻率調制之間的相似性就變得很明顯了。假設xBB(t) = sin(ωBBt)。正弦的積分是負余弦（加上一個常數，我們可以忽略它）——換句話說，積分只是原始信號的時間位移版本。因此，如果我們使用此基帶信號進行相位調制和頻率調制，則調制波形之間的唯一差異將是基帶值與載波變化之間的對齊方式；而變化本身是相同的。在下一節中，我們將查看一些時域圖，這將更加清晰。

重要的是要記住，我們處理的是瞬時相位，就像頻率調制基于瞬時頻率的概念一樣?！跋辔弧币辉~相當模糊。一個熟悉的意思是指正弦波的初始狀態；例如，“正常”的正弦波從零值開始，然后增加到其最大值。在其周期中不同點開始的正弦波具有相位偏移。我們也可以將相位視為完整波形周期的一個特定部分；例如，在π/2的相位處，正弦波已完成其周期的四分之一。

當我們處理一個隨基帶波形連續變化的相位時，這些對“相位”的解釋并不能給我們太多幫助。相反，我們使用瞬時相位的概念，即某一給定時刻的相位，它對應于（在某一給定時刻）傳遞給三角函數的值。我們可以將這些瞬時相位的連續變化視為將載波值“推”得更遠或更接近波形的前一狀態。

還有一件事要記?。喝呛瘮?shù)，包括正弦和余弦，都是在角度上操作的。改變三角函數的自變量相當于改變角度，這解釋了為什么調頻和調相都被描述為角度調制。

時域分析

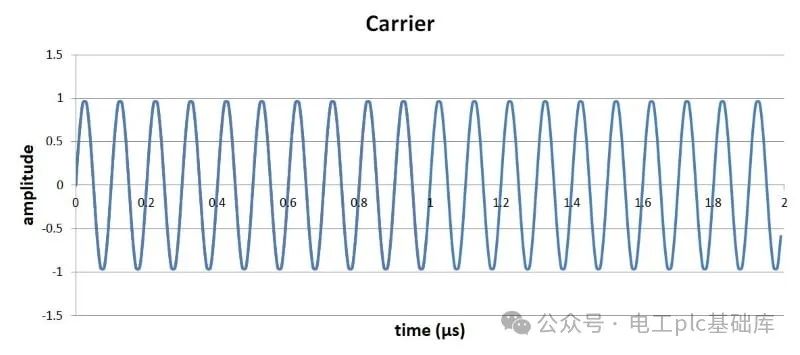

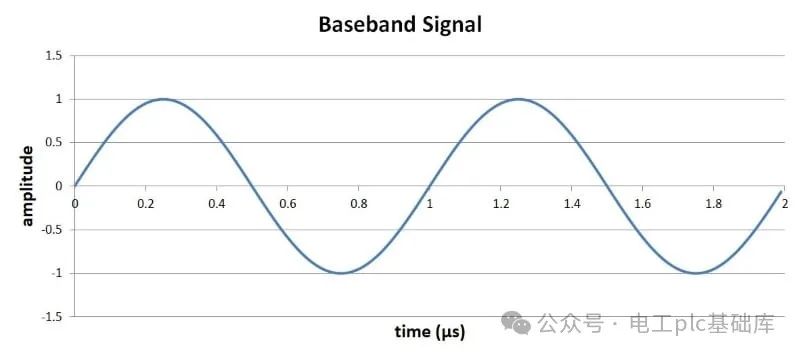

我們將使用與調頻討論中相同的波形，即10 MHz的載波和1 MHz的正弦基帶信號：

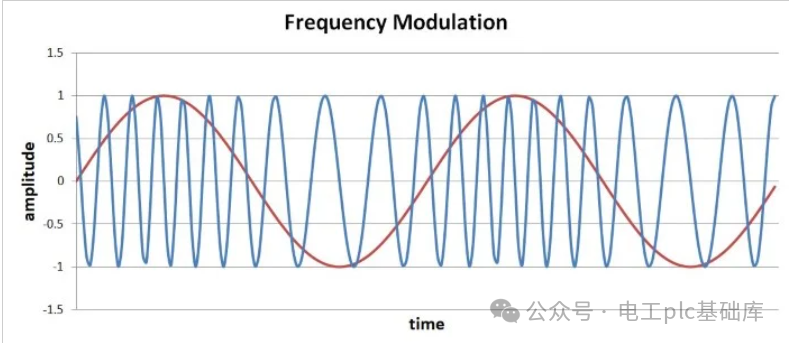

這是我們在上一頁中看到的調頻波形（m=4）：

我們可以通過以下方程來計算調相波形，其中添加到載波波形自變量中的信號使用正弦（即原始信號）而不是負余弦（即原始信號的積分）。

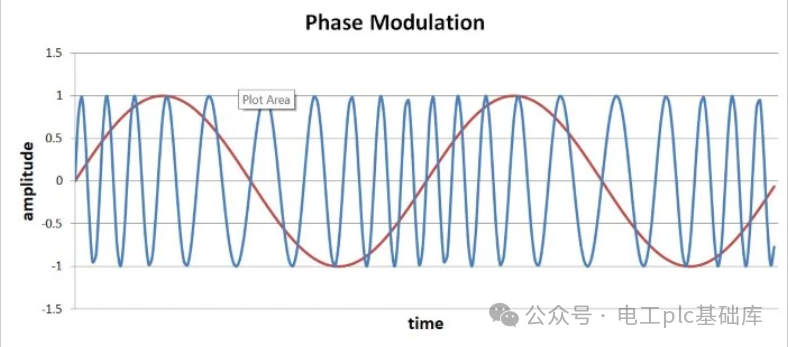

這是調相波形圖：

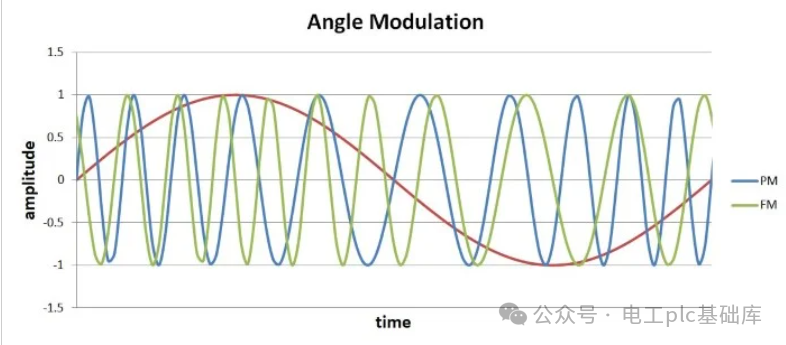

在討論之前，我們先來看一個顯示調頻波形和調相波形的圖：

首先，從視覺角度來看，調頻比調相更直觀——調制波形的高頻和低頻部分與基帶值的高低之間存在明顯的視覺聯系。而在調相中，基帶波形與載波行為之間的關系可能并不明顯。然而，經過仔細觀察，我們可以看到調相載波頻率對應于基帶波形的斜率；在xBB最陡的正斜率期間出現最高頻部分，在xBB最陡的負斜率期間出現最低頻部分。

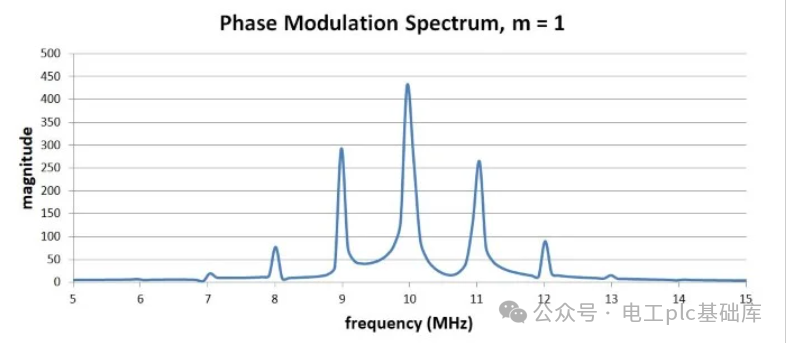

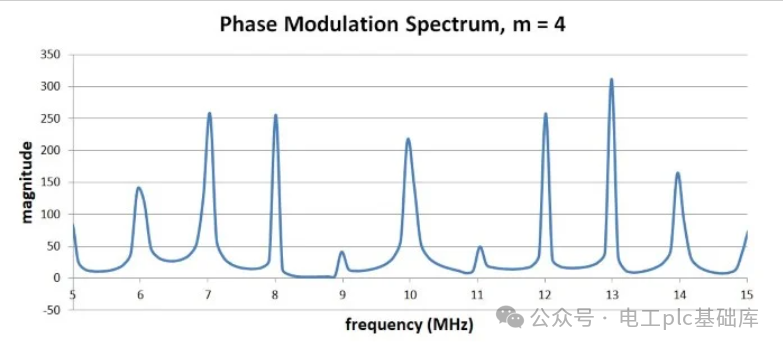

這是有道理的：回想一下，頻率（作為時間的函數）是相位（作為時間的函數）的導數。在相位調制中，基帶信號的斜率決定了相位變化的快慢，而相位變化的速度相當于頻率。因此，在調相波形中，高基帶斜率對應于高頻，低基帶斜率對應于低頻。在調頻中，我們使用xBB的積分，其效果是將高頻（或低頻）載波部分轉移到基帶波形的高（或低）斜率部分之后的基帶值上。前面的時域圖證明了之前所說的內容：調頻和調相非常相似。因此，調相在頻域中的效果與調頻相似也就不足為奇了。以下是使用上述載波和基帶信號的調相頻譜圖：

頻域分析

總結
調相是通過將基帶信號添加到表示載波的正弦或余弦函數的自變量中來計算的。
調制指數使相位變化對基帶信號的行為更加敏感或不太敏感。
調相在頻域中的效果與調頻相似。
模擬調相并不常見，但數字調相卻得到了廣泛應用。
