MOSFET（金屬氧化物半導體場效應晶體管）的工作可以歸結為兩種基本模式：線性模式和開關模式。線性模式：在這種模式下，MOSFET的柵極至源極電壓達到了一定的水平，使得電流能夠順利地流過溝道。但此時，溝道電阻相對較高，意味著溝道兩端的電壓和流過溝道的電流都會比較大。因此，這種模式下晶體管中的功率耗散會相對較高，不利于高效能應用。開關模式：開關模式是MOSFET更為常用的工作模式。在這種模式下，柵極至源極電壓要么被控制得極低，幾乎阻止電流流動；要么被提升至足夠高的水平，使FET處于“完全增強”狀態。此時，溝道電阻會大大降低，電流可以順暢地流過，而功率耗散則變得極低或適中。在這種狀態下，MOSFET就像是一個高效的開關：當開關處于斷開狀態時，電流幾乎為零，因此幾乎沒有功率損耗；而當開關完全處于閉合狀態時，由于溝道電阻極小，即使大電流流過，功率損耗也非常小。由于開關模式的高效率特性，它被廣泛應用于各種場景中，如數字CMOS電路、電源供應和D類放大器等。然而，在實際應用中，MOSFET的開關操作并非完全理想，會涉及到一些非預期的功率耗散。接下來，我們將討論三種主要的非預期功率耗散類型，這些類型在選擇元件和布局電路板時需要特別考慮。

1. 傳導損耗。

2. 開關損耗。

3. 柵極電荷損耗。




   傳導損耗

傳導損耗是電流流過MOSFET溝道中的非零電阻時耗散的功率。一個完全增強的MOSFET的漏極至源極電阻用RDS(on)表示。

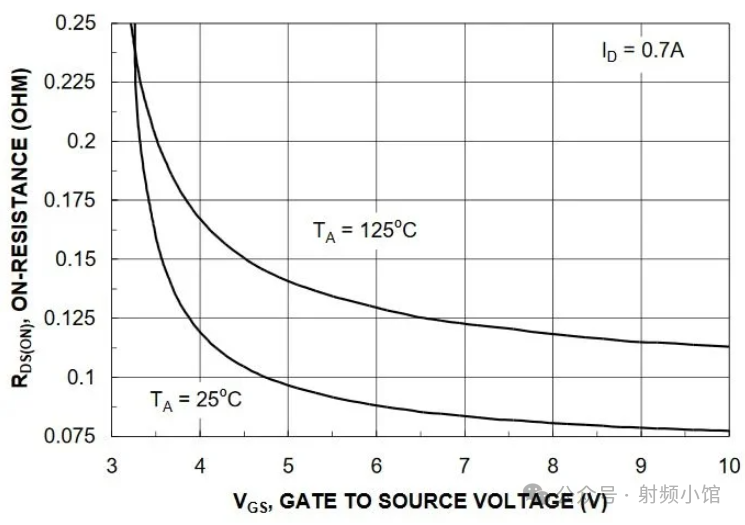

圖1來自O(shè)nsemi公司NDS351AN MOSFET的數據手冊，展示了隨著柵極至源極電壓的增加，溝道電阻如何降低。完全增強狀態對應于曲線中斜率較低的部分。

圖1

瞬時傳導損耗（PC）可以使用電功率的標準公式之一來計算，具體公式為：

其中ID是FET的漏極至源極電流。

我們還可以使用RMS（均方根）電流而不是瞬時電流來計算時間平均傳導損耗：

由于我們考慮到實際應用中MOSFET的電流流動大小是由需求來決定的，所以減少傳導損耗的關鍵在于降低RDS(on)。首先，這需要我們精心挑選合適的元件——現在市面上有些FET，像碳化硅和氮化鎵這種，它們的RDS(on)值非常低，能很好地滿足這一要求。除了元件的選擇，我們還需要確保工作條件以及周圍的電路配置都有助于FET實現最低的溝道電阻。在需要大電流的情況下，哪怕只是歐姆值的微小變化都可能產生顯著影響，就像在圖2中的降壓轉換器中展示的那樣。

圖2開關損耗

在開關模式工作的描述中，MOSFET要么是完全導通狀態，要么是完全截止?fàn)顟B(tài)。但更貼近實際的情況是，這兩種狀態之間的轉換并不是一蹴而就的。相反，F(xiàn)ET在每次切換時都會短暫地進入高功率耗散的線性工作區。這就會引發第二種損耗，我們稱之為開關損耗。

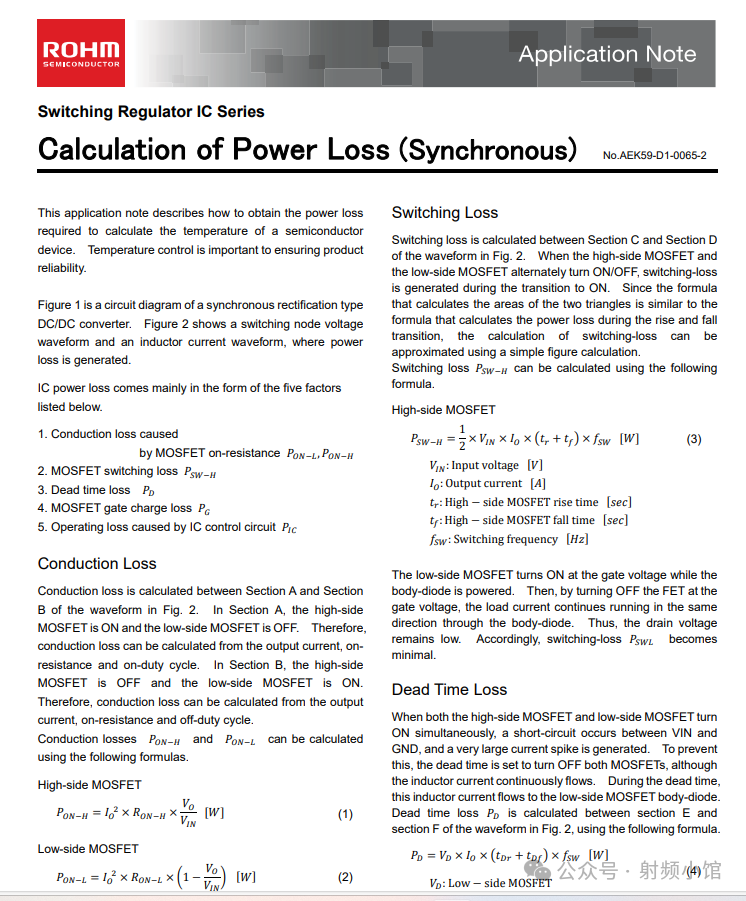

由于開關狀態的轉換是一個動態過程，期間溝道電阻會不斷發生變化，因此計算開關損耗并不簡單。ROHM Semiconductor一份應用指南中提供了一個建議的公式（3），用于計算開關損耗。

這個公式表明，開關損耗（PSW）取決于以下幾個因素：

驅動FET開關電流所需的電壓（VIN）。FET的漏極電流（ID）。開關波形的上升和下降時間（tR和tF）。開關頻率（fSW）。

柵極電荷損耗

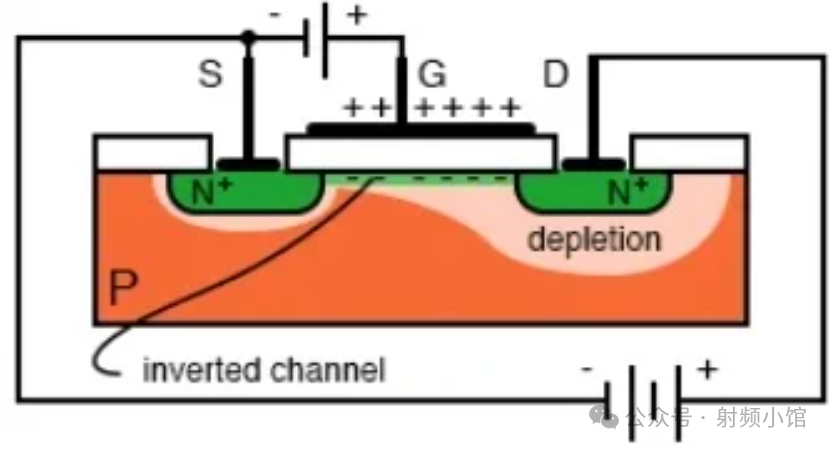

所有MOSFET都有一個絕緣層，它阻止電流通過柵極端子——這也是它們與其他類型場效應晶體管之間的區別之一。然而，嚴格來說，這種絕緣層僅阻擋穩態電流。如圖3所示，MOSFET的絕緣柵是一個電容結構；因此，在柵極電容完全充電或放電之前，瞬態電流會在柵極驅動電路中流動。

圖3

這實際上是開關模式MOSFET的又一能量損耗來源。當我們要開啟或關閉FET時，需要改變柵極電壓，而在這個過程中，由于瞬態電流流過寄生電阻，就會產生能量損耗。

柵極充電損耗（PGC）的計算公式見公式（4）。

其中：QG 表示FET所需的總柵極電荷VGS 是柵極與源極之間的電壓fSW 是開關頻率。公式（4）讓我們得出一個關鍵發現。如果一個MOSFET需要更高的柵極電荷，那么它的效率就會降低。因此，設計師們需要權衡利弊：增大柵極面積有助于降低RDS(on)，從而減少傳導損耗，但柵極面積的增大也會使QG增加，進而增加?xùn)艠O充電損耗。
