一、S參數

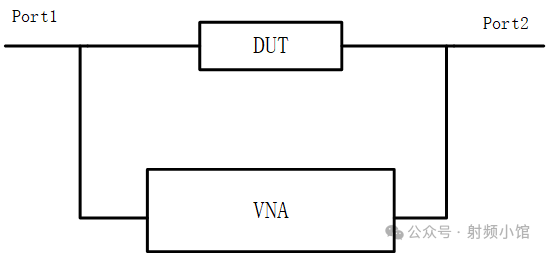

（1）測試儀器：矢量網絡分析儀、直流電源（2）測試方法：將矢量網絡分析儀的1端口連接至待測試電路的輸入端，2端口連接至輸出端。在矢量網絡分析儀上，顯示的S12數值代表電路的增益（GAIN），S11代表輸入端的反射系數，S22代表輸出端的反射系數。注：在測試PA的時候在加個衰減器，避免造成損害測試儀器。這個又讓我想到讀書時候某次電賽，把測試現場頻譜儀干愣在那。

二、增益與信噪比

（1）測試儀器頻譜儀，信號源、直流電源（2）測試方法

將信號源調整為頻率待測信號、功率為-110 dBm的單頻正弦信號。

將信號源連接至測試系統的輸入端。

將頻譜儀連接到測試系統的輸出端。

發射信號，并觀察頻譜儀上有用信號的功率和噪聲基底，以計算系統增益和信噪比。

噪聲系數（增益法）

（1）測試儀器頻譜儀，50歐匹配負載，直流電源（2）測試方法

在獲得上一個步驟中的增益值（GAIN）后，將匹配負載連接至測試系統的輸入端，輸出端連接至頻譜儀。

選擇最優的分辨帶寬（RBW）和視頻帶寬（VBW）為0.3，以獲得穩定且準確的噪聲密度讀數。

不知道前面EBW和VBW看看這個文章射頻中的“xBW”

根據公式得到噪聲系數：

三、中頻相位噪聲

（1）測量儀器

頻譜儀，信號源，直流電源

（2）測試方法

將信號源連接至測試系統的輸入端。將頻譜儀連接至測試系統的輸出端。

設置信號源發射的信號功率為-40/-50 dBm，頻率為XX MHz的單頻正弦信號。

設置頻譜儀的SPAN為50 kHz。

在頻譜儀上標記頻率最高點的功率值為P_signal，同時標記偏移10 kHz處的功率值為P_noise。

記錄頻譜儀RBW的最小分辨率（分辨率越小越好）。

帶入公式得出相位噪聲：
