在無線通信和廣播系統中，正確分配和合成信號是保證信號質量和系統效率的關鍵。功分器、合路器和耦合器是實現這一目標的三種常用設備。下面，我們將詳細介紹每種設備的功能、使用場景及其技術細節。

功分器

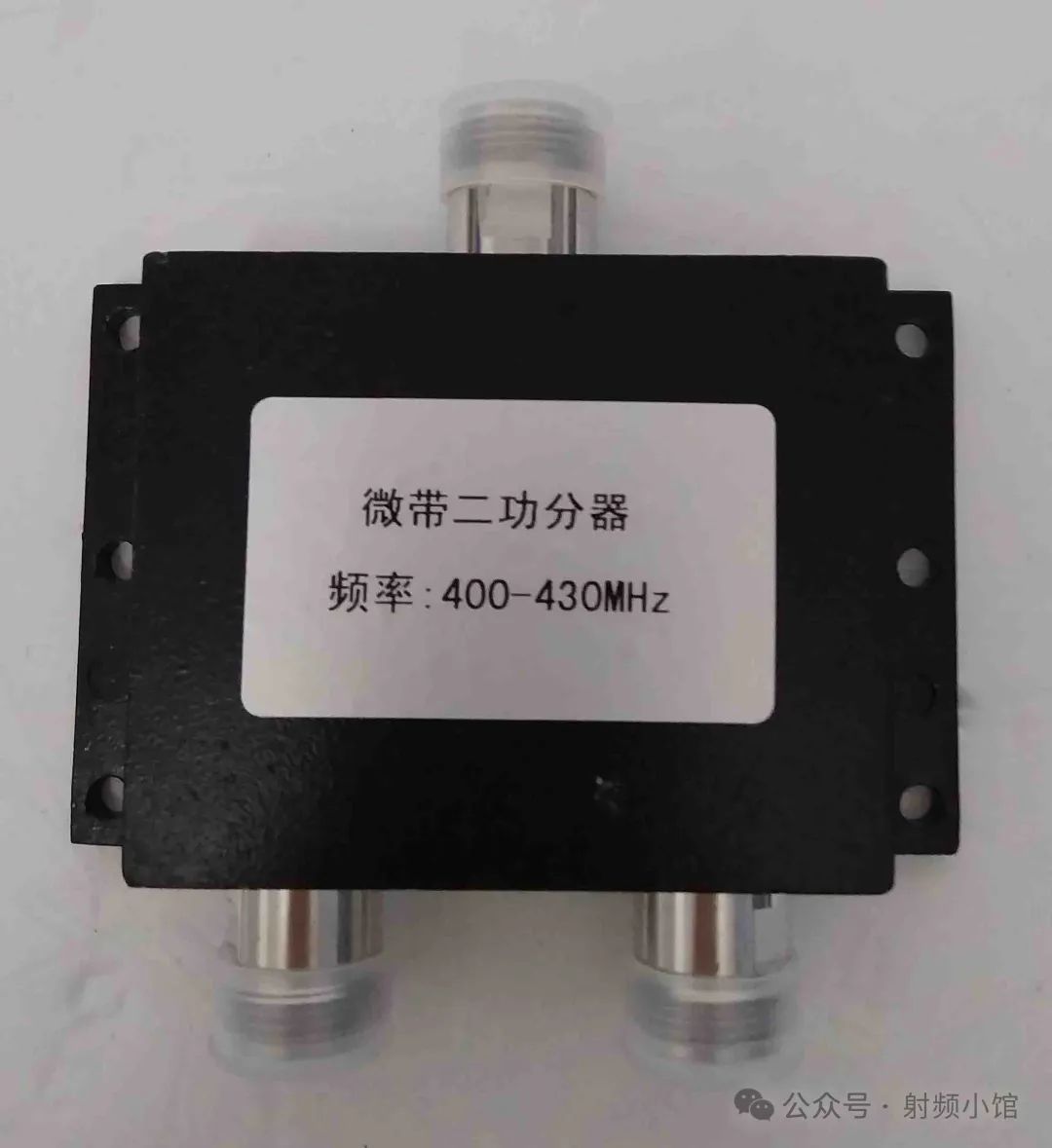

功分器，又稱為功率分配器，其主要功能是將來自一個端口的信號功率等分到多個輸出端口。這種設備在基站接收信號時尤為重要，可以將從天線接收到的信號平均分配給多個處理設備。功分器常見的形式包括二功分、三功分和四功分等，其中每個輸出端口的損耗通常是固定的，如3dB。

合路器

合路器的作用是將多路輸入信號合成一路輸出。這種設備經常用在多信道系統中，以減少設備數量和優化信號路徑。合路器可以分為腔體合路器器和電橋合路器。

耦合器

耦合器用于按比例將一個輸入信號分配到多個輸出端口。耦合器有三個端口：輸入端、直通端和耦合端，其中耦合端的功率相對于直通端有一定的衰減。定向耦合器主要用于功率監測、源輸出功率穩幅、功率合成、信號源隔離、反射系數測試等。3dB耦合器的耦合端分配比例是50%，6dB合器的合端分配比例是25%，10dB合器的耦合端分配比例是10%。合路器分為同頻合路和異頻合路。同頻合路器也可以叫做3dB電橋，2端口輸入2端口輸出，作為合路時，一個輸出端口接匹配負載。主要用于多信號合路，提高輸出信號的利用率。用于網絡覆蓋系統中同系統合路場景，對同頻信號起合路作用。可以通過威爾金斯功分器與電阻型功分器作合路器。插損大，選擇性不好。應用場景：1. 天線分配系統：當一個發射器需要連接多個天線時，同頻合路器可以將信號分配給不同的天線，使其在同一頻段內同時工作。2. 射頻前端模塊：在射頻前端模塊中，同頻合路器可以將多個收發模塊共享同一個天線，以減少系統的空間占用量和成本。3. 信號分析儀器：同頻合路器可以將多個輸入信號合并為一個信號，以便于后續處理和分析。異頻合路器是不同頻段的信號功率合成所用。比如GPS的L1與L2頻段，要將這2個頻段的信號合路。頻帶離得比較近，所以可以運用功分器方案，合路的話，只能用威爾金斯和電阻型，工作帶寬包含這個2個頻段。首推方案就是濾波器方案。

功分器的技術指標

1. 插入損耗：通常指信號通過功分器時的功率損失。對于常見的功分器，如3dB功分器，每個輸出端的損耗大約是3dB。
2. 隔離度：指一個輸出端口對另一個輸出端口的信號隔離能力。高隔離度可減少端口間的信號干擾。
3. 頻率范圍：功分器應能覆蓋操作頻率范圍，不同的設計可能專門用于特定的頻段。
4. 相位平衡：多路輸出信號的相位一致性，對于確保信號同步非常關鍵。
5. 功率容量：功分器能承受的最大功率。

合路器的技術指標

1. 插入損耗：信號通過合路器時的功率損失。例如，4信道合路器的插入損耗通常小于3.6dB，8信道合路器通常小于4.0dB。
2. 信道間隔離度：合路器中各信道之間的隔離程度，通常要求大于80dB，以保證信號間不互相干擾。
3. 輸出與輸入端口隔離度：也通常要求大于80dB，確保輸入信號不會回流到其他端口。
4. 頻率漂移：設備老化后頻率的變化，通常經過一年不應超過3ppm。
5. 輸入駐波比：小于1.5dB，這一指標反映了信號反射的程度，低駐波比表示信號更有效的傳輸。

耦合器的技術指標

1. 耦合值：輸入信號中分配到耦合端的功率比例，常見值如5dB、10dB等。耦合值越大，耦合端的信號越弱。
2. 插入損耗：直通端的信號損耗，雖然理論上直通端不應有損耗，實際應用中可能會有小量損失。
3. 隔離度：耦合端與輸入端及直通端之間的隔離度，保證信號的獨立傳輸。
4. 頻率響應：耦合器在操作頻率范圍內的性能一致性，確保在整個頻段內耦合效果一致。
