Nthatisi 研究了 Silicon Labs 的高精度距離測量 （HADM） 解決方案，該解決方案利用了藍牙 LE 的信道探測功能，專為復雜的射頻環境而設計。

隨著我們的世界日益緊密聯系，定位服務變得越來越重要。無論是在倉庫中跟蹤貨物、在復雜的建筑物內導航，還是在限制區域內確保安全，準確測量設備之間距離的能力都至關重要。

從歷史上看，接收信號強度指示器 （RSSI） 一直是估計這些距離的首選方法。但是，RSSI有其缺點。其測量值可能會因環境因素而有很大差異，尤其是在具有多個信號路徑的室內環境中。這種環境敏感性通常會導致缺乏可靠性和準確性，有時甚至高達 4-5 米的差異。

安全性是RSSI的另一個關注點。其級別可以縱，可能導致高安全性方案中的違規行為。例如，在自動門系統等安全敏感設置中，攻擊者可以提高 RSSI 級別，使系統相信某人比實際更接近。此類安全漏洞使 RSSI 不適合高安全性應用程序。

鑒于RSSI的局限性，對卓越、可靠的距離測量解決方案的需求是顯而易見的。此類解決方案應滿足以下條件：

• 準確性和可靠性：受環境變量的影響較小，確保距離測量的一致性。

• 簡單性：低成本的單天線設計至關重要。到達角 （AOA） 和超寬帶 （UWB） 等其他技術提供了更高的精度，但代價是復雜性增加。

• 安全性：對信號操縱具有強大的抵抗力，適合用于高安全性應用。

• 互操作性：理想情況下，解決方案不應是專有的，而應與各種系統無縫集成。

為了應對這些挑戰，藍牙特別興趣小組 （SIG） 推出了一項新功能，即通道探測。這項創新功能有可能滿足下一代距離測量解決方案的所有要求，為改進定位服務奠定基礎。

藍牙 LE 的信道探測功能

信道探測是無線通信中用于了解和分析無線電信道特性的一種技術。它涉及通過通道傳輸已知信號或“音調”。然后，接收設備檢查該音調在傳播過程中如何變化，從而深入了解信道的特性和潛在干擾。

藍牙 LE 使用這種技術對以前的距離測量方法（如 RSSI）進行了重大改進，后者在復雜的射頻環境中難以提高準確性和可靠性。

Bluetooth LE 的信道探測功能提供兩種模式來增強距離測量：基于相位的測距 （PBR） 和往返定時 （RTT）。

基于相位的測距 （PBR）

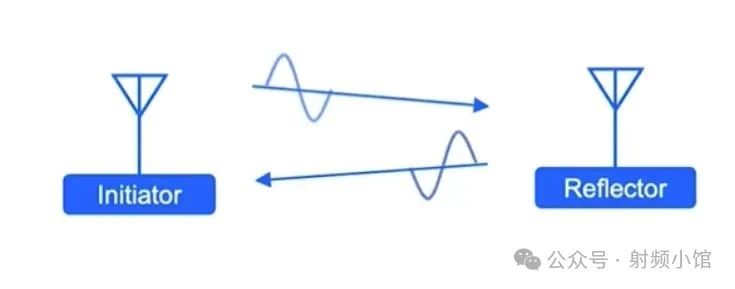

在信道探測中，從事通信的兩個設備稱為引發器和反射器。引發器發送特定信號，反射器接收該信號，進行一些處理，并將其發送回去。

在 PBR 模式下，所涉及的兩個器件（啟動器和反射器）使用幅度移移鍵控 （ASK） 交換有關信號相位和幅度的信息。這種交換構成了距離測量的基礎。

我們知道，射頻信號的相位是載波頻率和它傳播的距離的函數。例如，藍牙 LE 信號的波長約為 12.5 厘米。因此，如果兩個器件之間的相位差為 π （pi），則器件之間的距離將是波長的一半，約為 6.25 厘米。

基于相位的測距 （PBR）

因此，通過比較發射和接收信號的相位，相對相位差提供了啟動器和反射器之間距離的度量。

PBR 比 RSSI 和 AOA 等舊技術有顯著改進。首先，信號的相位更難操縱，從而提供了增強的安全性。

此外，PBR 提供更高水平的精度。在進行距離估計之前，來自引發器和反射器的同相和正交 （IQ） 樣本經過信號分析和濾波。該工藝可實現亞米級精度的距離測量。

此外，PBR不需要多個天線或天線陣列，有助于簡化系統并降低設計復雜性。

往返定時 （RTT） 模式

在 RTT 模式下，數據包在發起方和反射器之間發送。計算這些數據包傳輸所需的時間，稱為飛行時間 （TOF）。該 TOF 可用于使用速度公式確定設備之間的距離。

往返定時 （RTT）

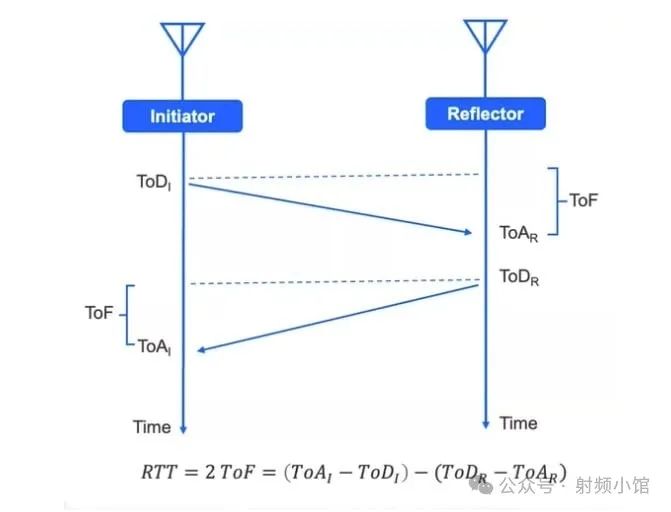

往返時間公式如下：

RTT = 2TOF =（到達時間 - 出發時間） - （到達時間 - 出發時間）。

該方程基本上描述了信號從啟動器傳播到反射器并再次返回所需的總時間。

TOF的精度以及計算的距離取決于器件采樣時鐘的精度。分?jǐn)?shù)定時技術通常用于提高這種精度。這些技術涉及使用比時鐘滴答聲提供的時間單位更小的時間單位來測量 TOF，從而產生更精確的距離估計。

RTT 模式的一個顯著優勢是它提供的固有安全性。由于時間不能逆轉或容易操縱，因此潛在的攻擊者更難干擾時序信息，從而提供一層防止信號操縱的安全保護。

但是，RTT 不如 PBR 準確。對高精度時鐘的要求和對分?jǐn)?shù)定時技術的需求使其成為比 PBR 更復雜的解決方案。

Silicon Lab 的 HADM 解決方案的性能

Silicon Labs 在模擬真實使用條件的辦公環境中對其高精度距離測量 （HADM） 解決方案進行了嚴格測試。

HADM 測試環境設置在辦公室走廊內，周圍有會議室、廚房和其他典型的辦公功能。安裝了天花板導軌基礎設施，以便在視距 （LOS） 和非視距 （NLOS） 場景中以不同的距離和配置進行自動化、重復測試。

嵌入在墻壁和天花板位置的是固定的 EFR32 設備，復制了典型的接入點位置。軌道系統上的移動 EFR32 設備有助于進行動態測量，評估系統在移動目標下的性能，并提供長達 30 米的靜態測量。

性能試驗主要使用基于相位的測距 （PBR） 模式。結果（如提供的圖表所示）顯示出令人印象深刻的性能。

Silicon Lab 的 HADM PBR 距離估算

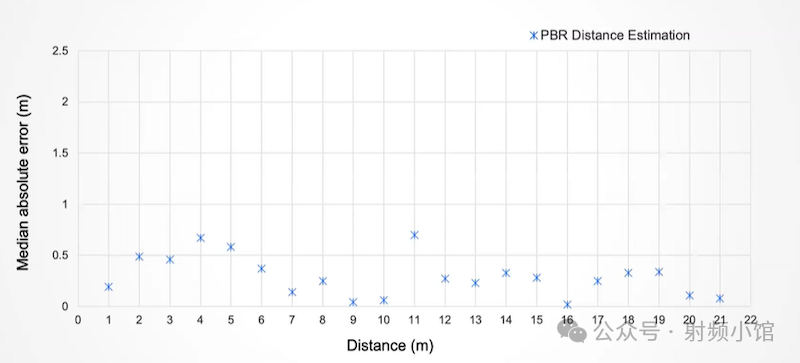

x 軸表示實際距離，y 軸表示中值絕對誤差，每米進行一次測量，最遠可達 21 米。一般來說，觀察到的誤差低于 1 米——考慮到苛刻的多徑環境，這是一個非常有希望的結果。

Silicon Labs 解決方案入門

Silicon Labs 目前為選定的客戶提供搶先體驗計劃，允許他們開始試驗 HADM 功能，即使它仍處于開發階段。

為了順利起步，他們提供了一個基于 EFR32MG4 SoC 的測距套件，以及 23Q2 GSDK 軟件包，以及用于 HADM 應用的基本測距 API 和庫。此外，還包括一個針對啟動器和反射器的預構建 HADM 演示，提供了一種在您自己的環境中試驗 HADM 的快速方法。

此外，可視化工具提供估計距離的實時圖形視圖，增強理解并促進開發。提供構建基于RSSI的測距系統的選項，可用于將其性能與PBR和RTT進行比較。

與規范保持一致

由于 Silicon Labs 的 HADM 解決方案仍在開發中，其結果和功能將進一步提高。此外，藍牙 LE 信道探測功能是其產品的核心，目前也處于草案階段。您可以在 Bluetooth SIG 網站上查看當前形式的功能。Silicon Labs 將繼續監控其進展，確保其產品在獲得批準后與最終的藍牙規范無縫保持一致。
