WHAT

提出了一種工作在 S 波段和 C 波段的寬頻透射型線－圓極化波轉換器， 其由五層超表面級聯而成。研究現狀

1、極化轉換超表面主要分為反射型和透射型

2、已有的在 S 和 C波段的透射型器件大多存在帶寬較窄的問題

3、寬帶透射型線圓極化轉換器件工作頻帶大多在 C 波段及以上如一些由單層或多層超表面組成的線圓極化轉換器的工作頻帶大多在6 GHz 以上

理論分析

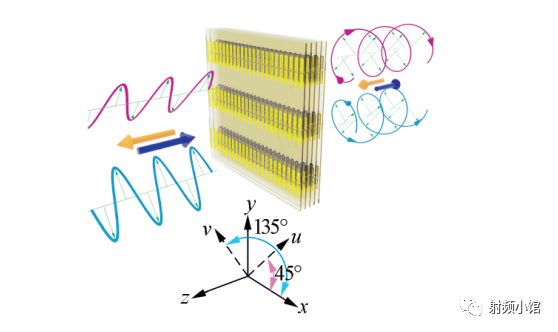

圖中所示為本文設計的極化轉換器， 與其可相互作用的入射線極化波為 u 極化波或 v 極化波。u或 v 方向的極化波是相對于 x 軸和 y 軸方向都呈45°的線極化入射波。

電場矢量 Ei 可以等效分解到 x 軸電場矢量分量 Ei x 和 y 軸電場矢量分量 Ei y，Eix 與 Ei y 的幅值及相位相等假設 Et x 與 Et y 為透射波在 x 和 y 方向上的電場矢量分量， 透射的 x 極化波的相位為 φx， 透射的 y 極化波的相位為 φy透射波與入射波的 x 和 y 方向電場矢量分量關系：

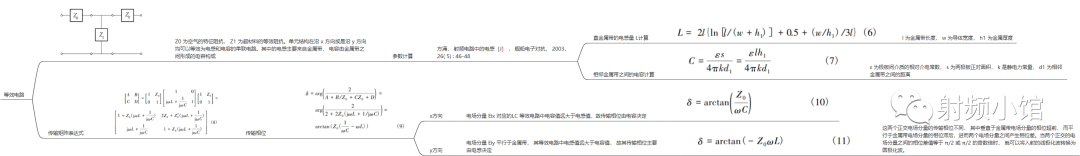

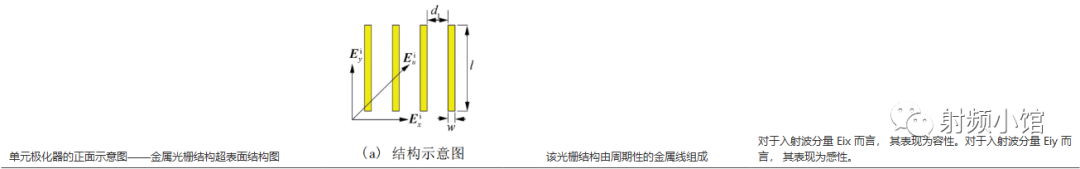

極化轉換器設計

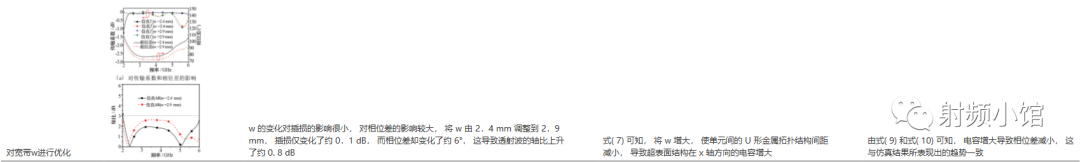

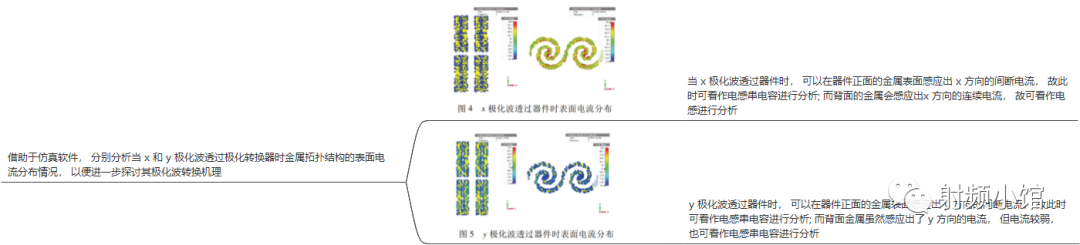

結果分析
