雖然出于某些原因，大多數時鐘都是用數字顯示時間的，但顯示指針的時鐘仍然有一些魅力。

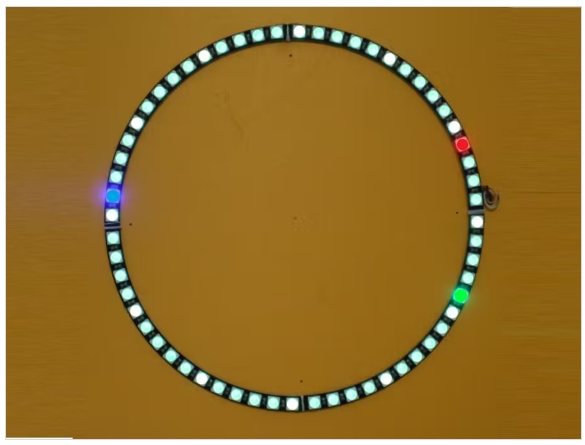

上面顯示的時間是09:19:11

使用指針的時鐘通常被稱為模擬時鐘，盡管不包括模擬元件。這個時鐘甚至沒有指針，它只是通過使用Neopixel模塊來顯示它們指向的位置，該模塊呈圓形，帶有60個WS2812 led。事實上，它們分為四個部分，你必須把它們焊接在一起。

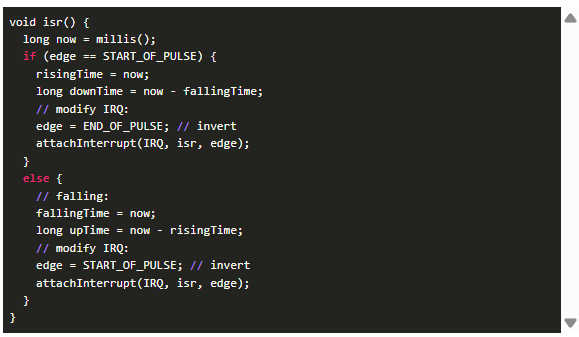

在這種情況下，它使用由Mainflingen(法蘭克福附近)的發射機以77.5 kHz的頻率分配的時間信號，該信號可以由便宜的DCF77接收器模塊接收。雖然有很多庫可以解碼該信號，但我開發了自己的代碼。關鍵是，你必須檢測脈沖傳輸?shù)拈_(kāi)始時間和結束時間。這是由該脈沖調用的中斷服務例程(ISR)完成的。當它被上升信號觸發時，下一個觸發原因必須設置為下降，反之亦然。所以ISR改變了中斷本身的原因。這只是真實ISR的一個簡短摘錄：

接收和解碼時間信號至少需要一分鐘，甚至更多。在DCF77標準戰爭推出的時候，空氣中沒有太多的電磁噪聲，但現在有很多設備(合法的和非法的)會產生紊亂，如果你能收到清晰的信號就很幸運了。

在我的項目中，時鐘面顯示為藍色，而它仍在等待一個完整的有效傳輸，當檢測到有效傳輸時顯示為綠色。當檢測到錯誤時，內部時鐘將繼續運行，這將通過顯示紅色鐘面來指示。

“秒針”用紅色LED指示，“分針”用綠色LED指示，“時針”用藍色LED指示。為了更容易找到分鐘，LED會閃爍。

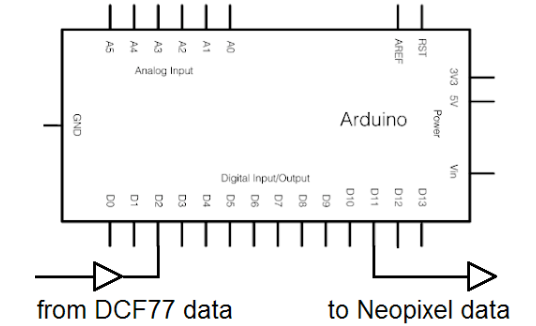

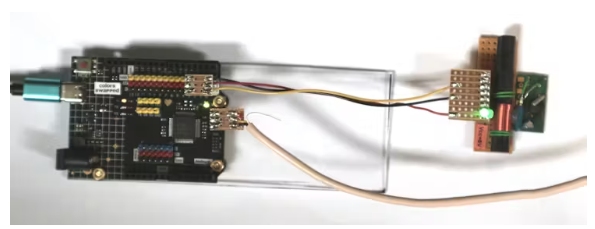

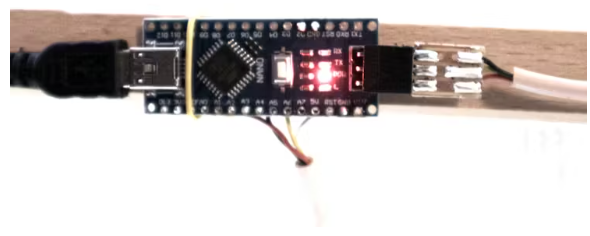

該代碼提供使用UNO-R3(在本例中為NANO)或UNO-R4(在本例中為所有IO引腳提供額外頭的R4克隆)微控制器和具有任何極性的dcf77模塊。微控制器和天線之間應該有一定的最小距離，因?yàn)榭刂破鞅旧頃?huì)產生一些影響接收質量的噪聲。

必須承認，使用R4是一個完全的過度殺傷。

RAM和ROM使用情況：

ROM: R3: 6192字節(19%)，R4: 42404字節(16%)

內存：R3: 639字節(31%)，R4: 4092字節(12%)

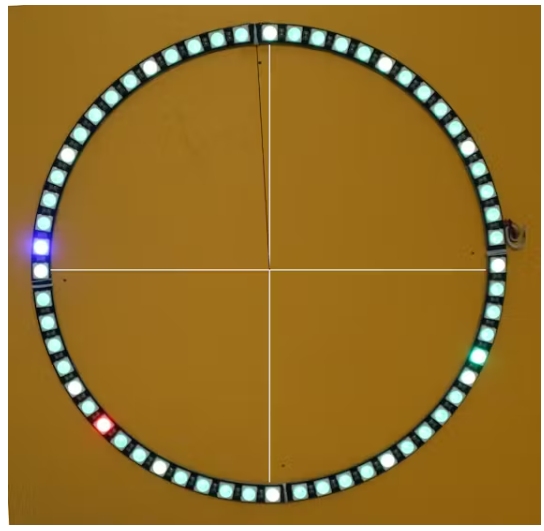

當將分段安裝到電路板上時，您可能希望電路板頂部的LED數字為零，對應于眾所周知的時鐘，其中12位于頂部位置。在下面的圖片中，白色的線是水平和垂直的線。

所以兩個部分之間的連接處必須旋轉3度才能達到這個效果就像黑線顯示的那樣。
