詳細解釋VDMA（Video Direct Memory Access）在Zynq平臺上的工作機制，特別是在照相機系統中的應用。VDMA是Xilinx提供的一個IP核，用于在內存（DDR）和視頻流設備（如攝像頭、顯示器）之間高效傳輸視頻數據。

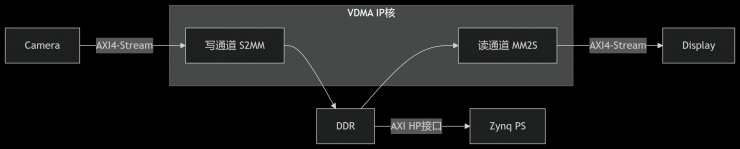

VDMA核心架構

// 配置VDMA

run_vdma_frame_buffer(&vdma, VDMA_ID, 1280, 720,frame_buffer_addr, 0, 0, BOTH);

此代碼配置：

分辨率：1280×720

幀緩沖區地址：0x1000000

雙通道使能

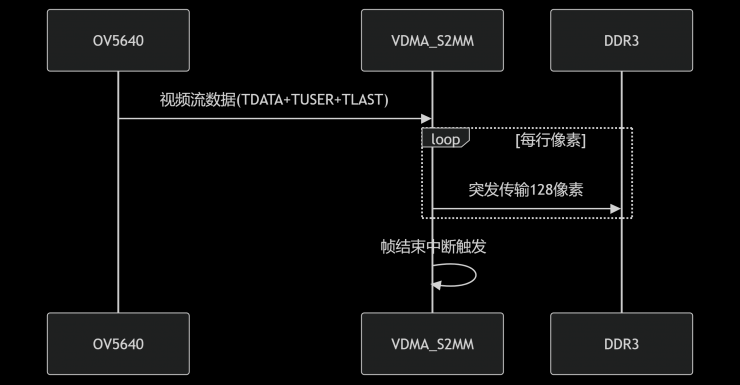

2. 視頻采集（寫通道 S2MM）

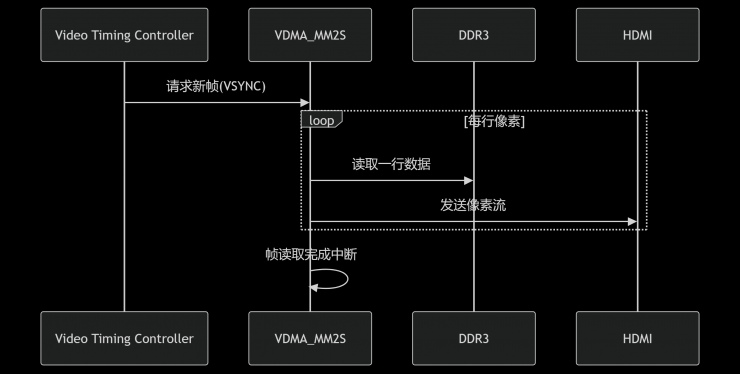

3. 視頻顯示（讀通道 MM2S）

DisplayStart(&dispCtrl);  // 啟動顯示控制器

VDMA的核心功能

VDMA在視頻系統中扮演“數據搬運工”的角色，其主要功能包括：

1. 實現視頻流與內存之間的高速數據傳輸

2. 支持多幀緩沖管理（Frame Buffering）

3. 提供可編程的幀同步機制

VDMA在照相機系統中的工作流程

以OV5640+HDMI系統為例，VDMA的工作分為兩個通道：

-寫通道（S2MM, Stream to Memory Map）：將來自攝像頭的視頻流數據寫入DDR

-讀通道（MM2S, Memory Map to Stream）：將DDR中的視頻數據讀出并發送給顯示器

關鍵機制詳解

1. 多幀緩沖（Frame Buffering）

VDMA使用環形緩沖區（Ring Buffer）管理多個幀：

配置了3個幀緩沖（`FRAME_BUFFER_NUM=3`）

每個幀緩沖區大?。?span>`1280x720x3 = 2.63MB`

緩沖區地址連續存儲：

  // 幀緩沖區基地址

  unsigned int const frame_buffer_addr = ...;

  // 第n幀地址計算

  rd_fram_addr = frame_buffer_addr + vd_mode.height*vd_mode.width*3 * rd_index;

  ```

VDMA通過乒乓操作（Ping-Pong Buffering）實現無縫傳輸：

當攝像頭寫入幀N時，VDMA可同時將幀N-1發送給顯示器

三緩沖設計避免讀寫沖突：

  幀0：正在被攝像頭寫入（S2MM）

  幀1：正在被顯示器讀?。?span>MM2S）

  幀2：空閑（可被處理/保存）

2. 同步機制（Synchronization）

VDMA通過幀同步信號協調數據傳輸：

寫通道同步：使用OV5640的VSYNC（幀同步）信號

讀通道同步：使用VTC（Video Timing Controller）生成的時序

關鍵寄存器控制：

VSIZE：設置每幀行數（720）

HSIZE：設置每行像素數（1280×4字節，32位總線）

STRIDE：行跨度（1280×3=3840字節）

3. 中斷與狀態管理

VDMA提供可編程中斷：

幀結束中斷（Frame Complete Interrupt）

寫通道：完成一幀寫入時觸發

讀通道：完成一幀讀取時觸發

在拍照功能中利用中斷替代輪詢：

  // 凍結當前幀（代碼示例）

  XAxiVdma_StartParking(&vdma, rd_index, XAXIVDMA_READ);

4. 數據格式轉換

VDMA在AXI協議間轉換：

S2MM方向：

  `AXI4-Stream`（無地址）→ `AXI4-Memory Map`（帶DDR地址）

MM2S方向：

  `AXI4-Memory Map` → `AXI4-Stream`

```mermaid

graph TB

    subgraph PL端

    A[OV5640] -- Video Stream --> B[VDMA S2MM]

    D[VDMA MM2S] -- Video Stream --> E[HDMI]

    end

    subgraph PS端

    B -- AXI HP接口 --> C[DDR控制器]

    C --> D

    end

```

5. 性能優化技術

突發傳輸（Burst Transfer）：

  VDMA使用INCR突發模式，單次突發長度=128（Zynq最大值）

數據對齊：

  幀起始地址128字節對齊（避免Cache一致性問題）

異步時鐘域：

  攝像頭時鐘（PCLK）和VDMA工作時鐘獨立，通過FIFO跨時鐘域

在代碼中的具體體現

// VDMA初始化配置

run_vdma_frame_buffer(&vdma,

                     VDMA_ID,

                     vd_mode.width,   // 1280

                     vd_mode.height,  // 720

                     frame_buffer_addr,

                     0, 0, BOTH);     // 啟用讀寫通道

// 拍照時凍結幀

XAxiVdma_StartParking(&vdma, rd_index, XAXIVDMA_READ);

常見問題解決方案

1. 圖像撕裂問題：

   - 原因：讀寫指針同時訪問同一幀

   - 解決：使用三緩沖+精確幀同步

2. 帶寬不足：

   - 現象：VDMA的TREADY信號頻繁置低

   優化：提升總線寬度（32→64位）或時鐘頻率（100→150MHz）

3. 時序違例：

   - 現象：HDMI顯示錯位

   - 解決：在Vivado中添加時序約束：

 set_false_path -from [get_clocks cam_clk] -to [get_clocks vdma_clk]
