射頻功率放大器。功率放大器 （PA） 出現在發射器的輸出端，負責向天線提供射頻功率。我們可以預期功率放大器的峰值交流電流在200 mA或更高的范圍內，這不是一個小信號。

這就引出了功率放大器和線性小信號放大器之間的重要區別。PA的交流電流通常與其靜態偏置電流相當。由于PA處理大量的交流電流，而較大的偏置電流意味著不太線性的工作，因此我們可以預期PA基本上是非線性的。即使是 A 類功率放大器（線性度最高的 PA 類型，也是本文的主要主題）通常也被設計為提供與晶體管偏置電流相等的峰值交流電流。

電源效率和功率處理能力

由于PA設計用于在輸出端提供大量功率，因此是RF收發機中最耗電的模塊。例如，如果向天線提供 30 kW 功率的 PA 效率僅為 50%，則放大器本身將消耗 30 kW。這可能是一個相當具有挑戰性的熱管理問題。

效率是一個主要問題，無論P(yáng)A是向廣播發射機的天線提供幾萬瓦的功率，還是為便攜式通信設備的天線提供幾瓦的功率。即使在低功耗、便攜式應用中，低效率的 PA 在產生可用輸出功率方面也不太有效——事實上，PA 會浪費電池提供的可用功率。使用更高效的 PA，電池供電的設備使用時間可以更長。

PA設計的另一個挑戰來自功率放大器通常處理的大信號?？紤]一個便攜式設備，它為 50 Ω天線提供 1 W 的射頻功率。這需要通過天線提供 20 V 的峰峰值電壓擺幅和 200 mA 的峰值電流。如您所見，即使在這種低功耗應用中，晶體管也必須處理高電壓和電流水平，才能在輸出端提供所需的射頻功率。

同時，在更高功率的應用中，有源器件必須處理更大的電壓和電流。晶體管在它們可以處理的最大電壓和電流水平以及它們可以燃燒而不會損壞的最大功率方面受到限制，因此這可能是有問題的。

我們可以將共發射極放大器用作PA嗎？

讓我們研究一下使用共發射極（或共源）級作為PA的可能性。我們能否僅僅通過使用足夠大的晶體管來有效地提供大量的輸出功率？假設圖1所示的共發射極級為50 Ω負載電阻（RL).

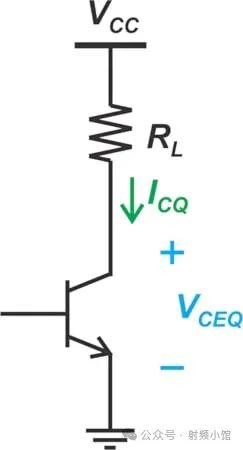

圖 1.共發射極放大器。

為了將圖1中的電路用作PA，我們顯然需要使用能夠耗散幾瓦到幾十瓦的功率晶體管而不會損壞。然而，首要問題仍然是如何最大限度地提高電路的輸出功率。

負載電壓和電流的乘積決定了輸送的功率。因此，為了實現最大輸出功率，應選擇偏置點以最大限度地提高負載的電壓和電流擺幅。當晶體管偏置在其放大區域的中間時，可實現最大擺幅。為了找到合適的偏置點，我們?yōu)?span style="color:#374151;font-family:S?hne, ui-sans-serif, system-ui, -apple-system, "font-size:16px;">集電極分支編寫一個KVL方程：

（1）

其中：

• iC 是總集電極電流

• vCE 表示集電極和發射極之間的總電壓，包括直流和交流分量。

這個方程給出了電路的交流負載線，也在圖2中繪制出來。任何可能的iC值及其相應的vCE都落在交流負載線上。

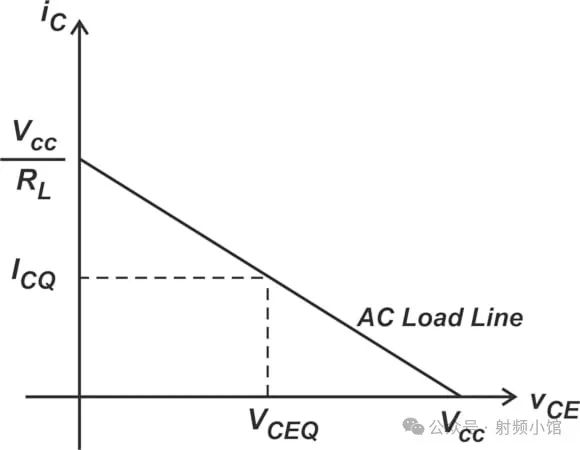

圖2.共發射極電路的交流負載線

在我們的簡單例子中，交流和直流負載線是相同的。這使得確定電壓和電流限制變得容易——當晶體管截止（iC = 0）時，整個供電電壓因此出現在集電極和發射極之間（vCE = VCC）。另一方面，對于一個飽和的晶體管，在集電極和發射極之間出現一個非常小的電壓降（通常為0.1伏）。忽略這個小電壓降，我們找到了集電極電流的最大值：

（2）

交流負載線顯示了電路中的電流和電壓限制。通過將所采用的特定類型晶體管（BJT、FET等）的特征曲線疊加在交流負載線上，我們可以輕松確定信號何時超出晶體管的線性范圍。

為了獲得最大擺幅，我們選擇偏置點（ICQ和VCEQ）位于交流負載線的中間。ICQ是靜態集電極電流：

（3）

而VCEQ是靜態集電極-發射極電壓：

因此，通過RL流過的交流電流的峰值為：

（4）

換句話說，在最大輸出功率的情況下，我們可以假設集電極電流由偏置電流ICQ和幅值為ic,max的正弦電流組成：

（5）

其中 ? 是交流信號的頻率。

計算功率效率

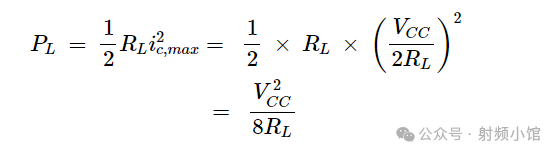

傳遞給負載的功率有兩個組成部分：來自偏置電流的直流功率和我們希望最大化的交流功率。由于我們知道集電極的峰值交流電流（ic,max），我們可以計算傳遞到負載的交流功率的平均值，如下所示：

（6）

請注意，這是負載的最大交流功率。當沒有交流信號時，將零交流功率傳遞到負載。

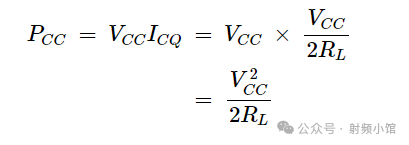

我們可以使用以下方程計算由供電電壓傳遞的平均功率。方程6幫助我們創建右側更復雜版本，這將很快證明是有用的：

（8）

其中T是信號的周期。

正弦項在一個周期內的平均值為零，因此方程8簡化為：

（9）

ICQ的公式可以在方程3中找到。

最后，使用方程7和9，可以計算放大器的最大效率：

（10）

這意味著為了將1瓦傳遞到負載，電源必須提供4瓦。額外的3瓦中的一部分在晶體管中損失；其余部分作為RL中的直流功率丟失。實際上，實現的效率可以遠低于25％。

既然我們知道如何計算最大效率，讓我們找到最佳負載。

計算最佳負載

綜合考慮方程3和方程4，顯示了晶體管必須在最大輸出功率的情況下與RL之間存在某種關系。換句話說，對于給定的偏置條件，存在一個最佳負載，最大化輸出功率。

基于最大功率傳輸定理，我們可能期望最佳RL取決于晶體管的輸出阻抗。然而，它僅取決于VCC和偏置點。這實際上是一個有趣（有時令人困惑）的點，但它值得更詳細的解釋，這將等到另一個時候?，F(xiàn)在，讓我們考慮圖3中的共發射極電路。

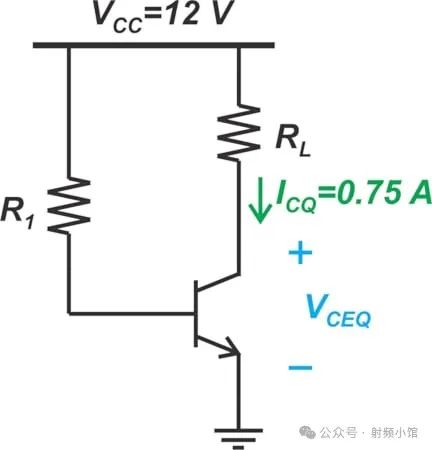

圖3. 具有12V供電電壓和0.75A靜態電流的共發射極放大器。

鑒于VCC = 12 V和ICQ = 0.75 A的供電電壓和靜態電流，什么數值的RL會產生最大的輸出功率？

通過重寫方程3以解出RL，我們得到了最佳負載電阻的公式。

（11）

對于上述給定的供電電壓和靜態電流值，這計算為：

（12）

圖4顯示了三種不同負載電阻值的負載線：RL = 4 Ω、8 Ω和13.33 Ω。這張圖幫助我們可視化對于給定的靜態電流，不同的負載電阻如何產生不同的電壓擺幅，因而產生不同的輸出功率值。

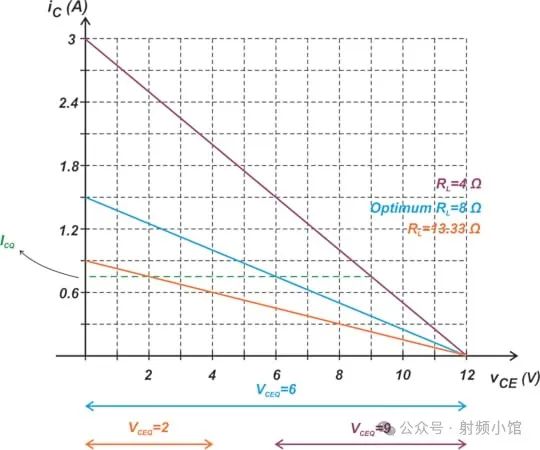

圖4. 三種不同負載電阻值的負載線：RL = 4 Ω（紫色）、RL = 8 Ω（藍色）和RL = 13.33 Ω（橙色）。

結果如下：

• 當RL = 4 Ω時，我們觀察到ICQ = 0.75 A時，VCEQ = 9 V。在這種情況下，峰峰擺幅為6 V（與RL = 8 Ω相比為一半）。

• 最佳值RL = 8 Ω導致DC集電極-發射極電壓為VCEQ = 6 V，位于負載線的中間。

• RL = 13.33 Ω導致VCEQ = 2 V，再次產生小于最佳值的峰峰擺幅。

在這篇文章的計算部分，我們首先問的是是否可以使用簡單的共發射極級別高效地傳遞大量輸出功率。似乎答案是否定的。但為什么呢？

共發射極的缺點

使用簡單的共發射極級別，偏置電流總是流經負載。因此，在負載中總是會浪費相當于RLICQ2的直流功率，僅用于偏置晶體管。使用方程7，可以驗證這個直流功率是我們可以傳遞給負載的最大交流功率的兩倍。

這是電路效率差的一個原因。此外，我們計算的是最大可能的效率。如果交流信號低于最大擺幅，效率將進一步降低。

電路的另一個缺點是，對于給定的供電電壓，它提供了相對較小的電壓擺幅。例如，考慮將1瓦的射頻功率傳遞到50Ω天線的問題。正如我們上面提到的，這需要通過天線提供20伏的峰峰電壓擺幅和200毫安的峰值電流。

正如圖2中的交流負載線所示，最大峰值擺幅等于VCC。因此，我們需要一個大于20伏的供電電壓才能向天線提供1瓦的功率！許多便攜設備使用遠遠小于這個的供電電壓。

感性負載的A類功率放大器

圖5顯示了更實用的A類放大器的基本圖。通過使用電感和隔直電容，這個放大器規避了一些上述問題。

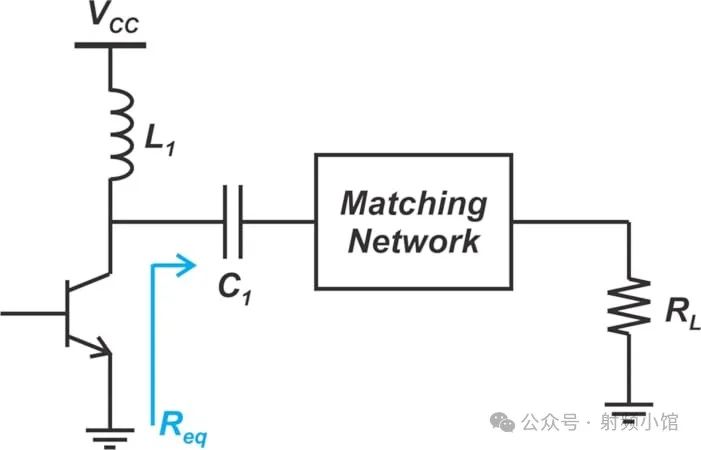

圖5. 感性負載A類放大器的基本圖。

讓我們檢查上述模型的標記部分。

• RL 是電阻器，代表我們希望傳遞功率的實際負載。

• L1 是電感器，足夠大，以在感興趣的頻率上充當交流開路——我們稱這樣的電感器為“射頻電感”。

• VCC 是供電電壓。正如我們將在下一篇文章中看到的，感性負載級可以具有對稱的電壓擺幅，其值是VCC的兩倍。

• Req 是最大化輸出功率的最佳負載。

• C1 是電容器，它阻止直流電流，但在感興趣的頻率上作為交流短路。

• 匹配網絡用于將RL變換為Req。由于匹配網絡幾乎總是使用（電感器或者電容器）實現，傳遞到匹配網絡輸入的功率會在RL中耗散。為了防止RL中的任何直流耗散，集電極通過C1連接到匹配網絡。正如上面提到的，C1用于阻止直流電流。

在這個系列的下一篇文章中，我們將更深入地討論感性負載的A類放大器。
