在射頻（RF）應用中，我們通常處理非常微弱的信號，這些信號很容易被電路內產生的噪聲所掩蓋。噪聲水平最終決定了接收器能夠可靠檢測到的最小信號。因此，射頻組件和系統的噪聲特性是至關重要的。

噪聲系數的定義

電路的噪聲系數可以定義為：

（1）

其中：

• No 是輸出處的總噪聲，包括電路內部噪聲源和源阻抗引起的噪聲效應。

• Ni 是源阻抗在電路輸入處產生的噪聲。

• G 是該過程的功率增益。

根據IEEE的定義，Ni 是源電阻的熱噪聲功率，對應溫度為T0 = 290 K° (or 16.85 °C)。這個溫度略低于室溫；然而，在射頻工作中，有時會稱其為室溫。此外，IEEE的定義指出，No 是設備輸出處的可利用噪聲功率，G 是設備的可利用功率增益。這里的關鍵點是規格中的參考溫度 T0 = 290 K°。

最大可用噪聲功率

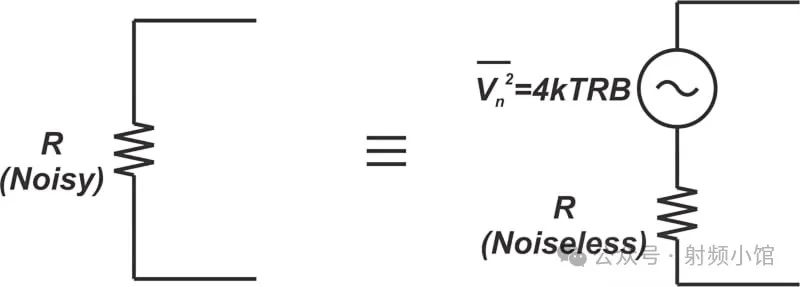

受熱激發電荷載流子的隨機運動表現為電阻中的噪聲。一個帶有噪聲的電阻可以通過在無噪聲電阻的串聯中添加噪聲電壓源來建模，如下圖1所示。

圖1

噪聲電壓源的功率譜密度（PSD）為Vn2=4kTRB

其中：

• k 是玻爾茲曼常數（1.38×10?231.38 × 10-23焦耳/開爾文）。

• T 是溫度，以開爾文為單位。

• B 是考慮的帶寬，以赫茲為單位。

在噪聲系數定義中，Ni 是源電阻的最大可用噪聲功率?，F(xiàn)在的問題是，圖1（b）中的電路可以提供的最大噪聲功率是多少？從基本電路理論中，我們知道當負載電阻等于源電阻時，會傳遞最大功率。因此，可以使用以下電路（圖2）來求源電阻RS的最大可用噪聲功率。

圖2

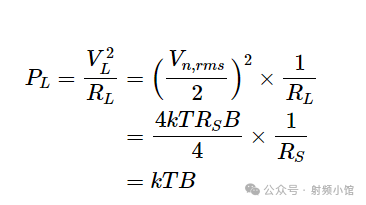

注意，在上述圖表中，我們使用了噪聲源的均方根（RMS）值。由于噪聲電壓的一半出現在負載上，因此提供給匹配負載 RL = RS 的噪聲功率可以通過以下方式找到：

（2）

這是噪聲系數計算的重要結果。請注意，可用的噪聲功率與電阻值無關。無論是 1 mΩ 電阻還是 1 MΩ 電阻，可用的噪聲功率均為 kTB。在1 Hz 帶寬內，可用的噪聲功率為 kT。噪聲系數定義基于 T0 = 290 K 處的可用噪聲功率。將 kT0 用分貝表示，可在這個參考溫度下的可用噪聲功率計算為 -174 dBm/Hz，如下所示：

噪聲系數規定了添加的噪聲相對量

由于噪聲系數的定義基于 Ni = kT0B，它規定了相對于 Ni 而言添加到信號中的噪聲的相對量。考慮以下是我們在先前文章中推導的噪聲系數方程：

在這里，No(source) 是由源阻抗產生的輸出噪聲的一部分；而 No(added) 是電路內部產生的輸出噪聲的一部分——不包括源電阻的貢獻。注意到 No(source) = kT0BG，我們得到下列公式：

（3）

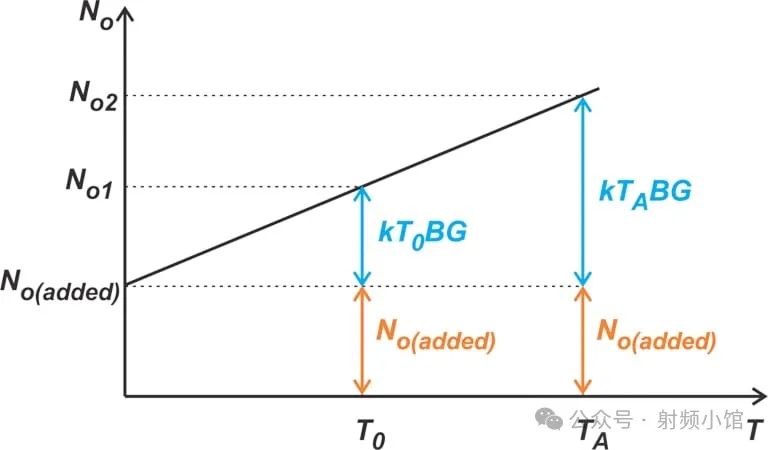

為了更好地可視化上述公式的噪聲項，請考慮圖3中的下圖，該圖有時稱為“噪聲線”。

圖3

在上述圖表中，總輸出噪聲No與源電阻溫度T之間存在關系。如果RS是無噪聲的（或者在T = 0 K），輸出上唯一出現的噪聲將是被測試設備的噪聲，即No(added)。隨著RS溫度的增加，其噪聲貢獻逐漸增加。噪聲指標，對應于T = T0，實際上指定了RS在T0時對輸出噪聲的貢獻的比例，即kT0BG與被測試設備的No(added)之比。例如，如果系統的噪聲因子為F = 2（或NF = 3 dB），我們知道No(added)等于kT0BG。

正如圖表清楚顯示的那樣，RS噪聲和No(added)之比不是恒定的，而是隨著T的變化而變化。因此，如果RS的溫度不是T0，我們不能直接使用噪聲指標方程來找到輸出噪聲。相反，我們應首先找出來自被測試設備的噪聲，加上RS在所關注溫度下的噪聲，最后計算總輸出噪聲。

我們還可以通過將方程3的分子和分母都除以級聯的增益，將其表示為輸入相關的噪聲值，從而得到方程4：

（4）

在這個方程中，Ni(added)是被測試設備（DUT）貢獻的輸入相關的噪聲，而Ni是源在290 K時的可用噪聲功率。如果系統的噪聲系數為F = 2，被測試設備貢獻的輸入相關的噪聲等于Ni = kT0B。

物理溫度或噪聲溫度

在上述討論中，我們強調了源阻抗RS的物理溫度對噪聲指標（NF）計算的影響。通常情況下，源阻抗（RS）與被測試設備（DUT）具有相同的物理溫度；然而，電路接收的輸入噪聲功率通常高于kT0B。這在級聯系統中經常發生，其中信號鏈中的每個模塊都會增加噪聲底線。因此，級聯中下游階段的輸入噪聲通常超過kT0B。

在這些情況下，再次強調不能直接應用噪聲指標方程來確定輸出噪聲水平。相反，我們可以首先使用噪聲指標方程找到電路產生的噪聲（Ni(added)），然后結合輸入噪聲水平找到總輸出噪聲。此外，定義輸入噪聲的等效噪聲溫度Te也是有幫助的。這是一個溫度，其中可用的熱噪聲功率（kTeB）等于輸入噪聲功率。如果輸入噪聲功率為N1，其等效噪聲溫度表示為：

噪聲指標和等效噪聲溫度是組件噪聲特性的可互換描述。在下一篇文章中，我們將看一些使用噪聲溫度概念的例子。

噪聲指標規定了信噪比（信號與噪聲比）的降低程度。

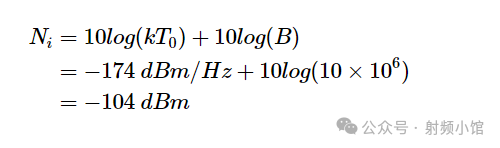

這個說法是正確的，然而，它值得更詳細的解釋。讓我們再次考慮上面討論過的例子。在那里，我們假設系統的噪聲指標和增益分別為NF = 2.55 dB和Gain = 5.97 dB，并假設輸入信號功率為-40 dBm。當源阻抗RS處于溫度TA = 290 K時，輸入噪聲功率為：

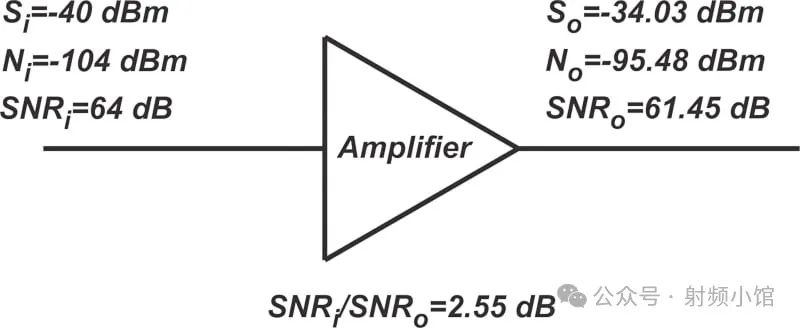

從這個例子的結果中，我們知道輸出噪聲功率為-95.48 dBm。這個例子中輸入和輸出的信號和噪聲功率總結在圖4中。

圖4

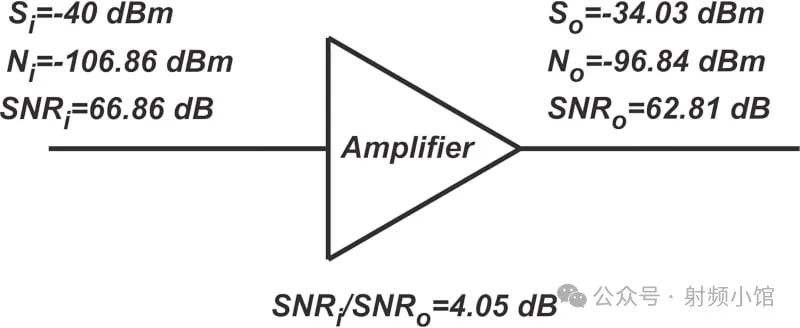

輸出信號功率是通過將輸入信號乘以放大器的功率增益來找到的。圖4還提供了輸入和輸出的信噪比（SNR），以及SNR的降低。請注意，比值SNRi / SNRo等于噪聲指標NF = 2.55 dB，這并不令人意外，因為我們知道這個比值實際上是噪聲指標的定義。然而，對于TA = 150 K的情況怎么辦？在這種情況下，輸入噪聲為Ni = -106.86 dBm。前面例子的結果總結在圖5中。

圖5

正如我們所看到的，SNR降低（SNRi / SNRo）現在大于噪聲指標NF。這是因為輸入噪聲小于標準值，使得放大器的噪聲貢獻更為顯著。因此，當輸入噪聲為kT0B時，噪聲指標確定了SNR的降低程度。例如，如果一個電路的噪聲指標為7 dB，而該模塊的輸入噪聲功率為kT0B，那么該模塊輸出的SNR比輸入SNR低7 dB。
