輻射式電磁兼容性（EMC）測試的目的

輻射式電磁兼容性（EMC）測試具有兩個關鍵目標。首先，它旨在測量設備及其連接的線束所輻射的能量。其次，它驗證被測試設備（DUT）在直接受到電磁場作用時是否能夠維持正常運行狀態。

能量以電磁波的形式傳輸。根據麥克斯韋方程，通過導體流動的任何電流都會生成一個磁場。在輻射排放測試中，這個生成的磁場幅度必須低于規定的限制。

相反地，任何輻射場照射到導體上都會引發流動電流。在進行輻射感受性測試時，DUT一直受到監控，工程師能夠分析故障發生的具體時刻。與傳導測試相似，輻射測試使用地平面提供共模電流的回歸路徑。

輻射測試的天線無論是發射測試還是敏感測試，都會使用不同類型的天線。所選擇的型號將取決于頻率范圍和期望的輻射模式。

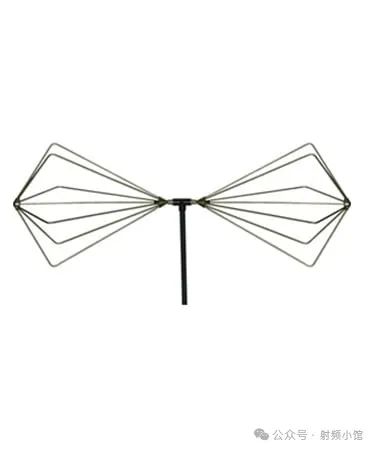

20 MHz 到 330 MHz 的雙錐形天線

天線的諧振頻率（天線輻射最大能量的頻率）與天線長度相關。因此，為了涵蓋EMC測試的所有頻率，當從一個頻率范圍切換到另一個時，天線會進行更換。

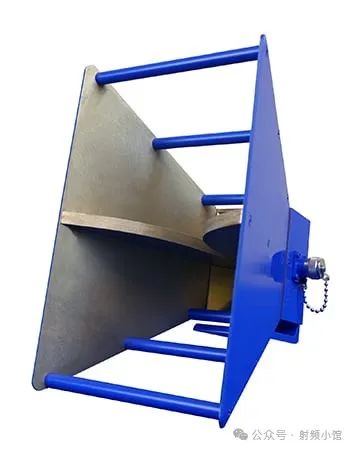

1 GHz 到 18 GHz 的喇叭天線

什么是輻射發射測試？

在輻射發射測試中，測量設備（DUT）發出的電磁波。輻射可以是有意產生的，例如，在使用Wi-Fi的設備中，但大多數輻射是由于通過內部組件和線束循環的電流無意引起的。

本文介紹的方法基于CISPR 25和ISO 11452-2，這些標準定義了從150 kHz開始測量無線干擾的限值和程序。所有設備必須放置在暗室內，該暗室會衰減所有所需帶寬內的所有發射。吸收材料被添加到墻壁上，以去除反射能量。

表格中列舉了EMC測試中使用的一些天線，根據頻段不同，天線與DUT或線束的中點對準。

根據頻段頻率，天線與DUT或線束的中點對準。在設計新產品時，正確設計線束和信號分配與產品設計本身同樣重要。由于電線攜帶電流并且可能很長，因此它們可以用作不需要的天線，從而引發不需要的發射并使測試失敗。

頻帶	天線類型
150 kHz–30 兆赫	1 m 垂直單極
30 兆赫–200 兆赫	雙錐形
200 兆赫–1000兆赫	對數周期
1000 兆赫–1500兆赫	喇叭或?qū)?shù)周期

根據頻段頻率，天線與 DUT 或線束的中點對齊。

在設計新產品時，正確設計線束和信號分配與產品設計本身同樣重要。由于電線攜帶電流并且可能很長，因此它們可以用作不需要的天線，從而引起不需要的發射并使測試失敗。

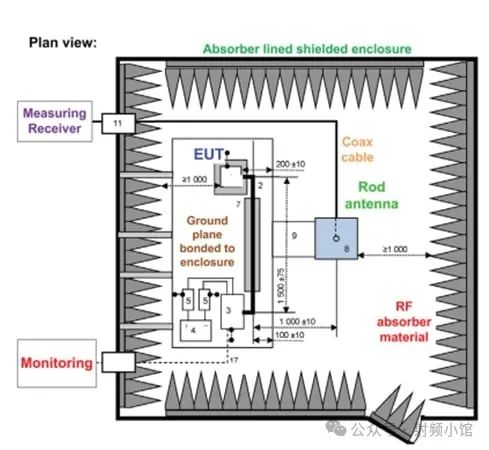

輻射發射測試裝置。圖片由德州儀器 （TI） 提供

一旦所有設備都放置在電波暗室內，并且 DUT 配置為以正常工作模式運行，則使用 EMI 接收器或頻譜分析儀測量發射。

掃描完所有頻率范圍后，工程師必須將測量的電平與 CISPR 25 標準要求的電平進行比較。如果測得的發射高于限值，則測試判定 DUT 為故障，即使它只在一個頻率下進行了測試。這些限值可低至12 dBμV/m，高至61 dBμV/m。

輻射敏感性測試

任何安裝在其他設備附近的設備都容易受到周圍設備以及任何電源或通信線路產生的輻射的影響。如果電子設備沒有得到適當?shù)谋Ｗo(hù)，這種輻射會導致故障甚至損壞電子設備。

根據設備的不同，短期故障可能是允許的（例如，在顯示器中）或完全不可接受的（例如，在起搏器中）。為了防止這些誤差，被測設備會以許多不同的頻率產生電磁輻射，被配置成在正常情況下正常工作。

輻射敏感性測試的測試設置，也稱為輻射抗擾度測試，與用于輻射發射測試的測試設置非常相似。主要區別在于，功率通過天線注入，然后電磁場指向 DUT 及其線束。

DUT 配置為在其所有工作模式下工作，例如正常、低功耗、有源通信，然后對其施加電磁場。如果被測被測設備在某個頻率下出現任何故障，則將記錄與故障相關的相關細節。

結論

在本系列中，我們回顧了兩種主要類型的EMC測試：傳導測試和輻射測試。在全球任何地方銷售的每種產品都必須進行EMC測試。

根據國家、行業和產品類型，使用不同的測試設置和程序。為了準備新產品開發并通過EMC測試，對這些應用標準有扎實的了解是很重要的。
