DDS技術的介紹：

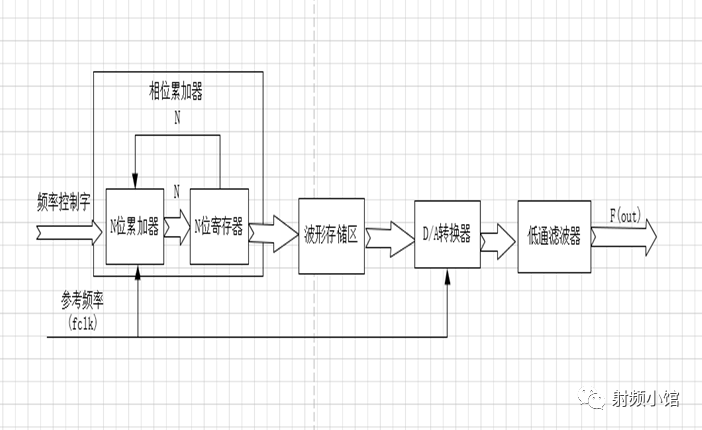

DDS信號發生器采用直接數字合成，英語名Direct Digital Synthesis,簡稱為DDS。把信號的發生器的頻率穩定度,準確度提到與基準頻率相同的水平，并且可以在很寬的頻率范圍內進行精細的調節。也就是說它對的誤差很小 與基準頻率之間的誤差很小?？梢怨ぷ髟谡{(diào)制狀態?？梢援a(chǎn)生任意波形。奈奎斯特采樣定理：奈奎斯特采樣定理解釋了采樣率和所測信號頻率之間的關系。闡述了采樣率fs必須大于被測信號最高頻率分量的2倍。該頻率常常被稱為奈奎斯特頻率fN。這是我用visio畫的一個DDS的結構圖當一個參考時鐘過來 傳輸一個頻率控制字進入累加器在累加器中加入上一個參考時鐘的數據，相加后進去寄存器，然后寄存器的輸出便是正弦查表的地址，通過這個數據在波形存儲區查表，再通過D/A轉換器和低通濾波器輸出。
對采樣的解釋：對采樣技術相信非常清楚我就以以前工作報告的ppt直接截圖來解釋
對ROM查表：
