一、射頻連接器接頭的分類，使用環境和工作頻率

同軸連接頭類型	應用領域	工作頻率
N	高可靠性，復雜的測試環境肯定行	DC-18 GHz
QN	N型快插版本	DC-6 GHz
F	75歐姆的典型代表，有線電視領域?qū)Ｓ茫杏⒅乒茀^(qū)別哦	DC-3 GHz
BNC	卡口式，多用于低頻測試，示波器上經?？匆?jiàn)是吧親	一般DC-4 GHz
TNC(BNC改良型)	抗震性，多見于便攜電臺	標準型DC-11 GHz
7mm（又稱APC-7或者平接頭）	無極性，一般用于高精度儀表比如網分，這個東東很貴很貴	DC-18 GHz
HN	高耐壓，最高工作電壓可以達5kV，N型的高電壓版	DC-4 GHz
LC	大功率場合就靠它	DC-1 GHz
DIN7-16（也稱7/16）	蜂窩通信中親們很常見吧	DC-7.5 GHz
SMA	這個就廣泛了，從示波器到天饋系統都有	DC-26.5 GHz
QMA	SMA快插版	DC-6 GHz
SMB	數字通信、無線電設備老常見了	DC-4 GHz
SMC	各類尺寸空間受限環境	DC-10 GHz
MCX	重量和尺寸受限制的應用場合	DC-6 GHz
MMCX	射頻線路板上有木有啊親	DC-6 GHz
SMP	小型化線路板中	DC-40 GHz
BMA	盲插型，板級上很常見了	DC-18 GHz
3.5mm	應用于高精度高頻測試環境，儀表面板上多的是，但是貴哦，親們小心	DC-34 GHz
2.92mm（K型）	K波段測試最常用	DC-40 GHz
2.4mm	儀表級測試，Keysight家的網分沒少用它	DC-50 GHz
1.85mm（V型）	儀表級，少量使用，安立家的發明	DC-60 GHz
1mm	勞斯萊斯級，一般人見不到	DC-110 GHz

二、射頻連接器的連接方式

一是螺紋式連接：如7/16、N型、TNC、SMA等。由于采用螺紋式連接，使插頭與插座配合更加穩定、可靠、防振抗撞能力更強。

二是卡口式連接：如BNC、C型等。由于采用卡口式連接，使用方便，連接不易松動、分離又很迅速，很多醫療設備、電子儀器中使用。

三是插入式連接：如SMB、MCX、QMA、QN等。其特點是有些采用了鎖緊結構。大部份都是體積小、重量輕、結構緊湊。適用于系統對重量、體積有要求的儀器設備，特點適用于抽屜式、排列式、積木式安裝。

四是浮動(盲插)連接：如MBX、AFI，BMA等。由于浮動連接，使用方便，有一定的盲插功能，X，Y，Z三個方向能偏移1mm，甚至更大、分離很迅速，多用于PCB板之間用量較大的連接。

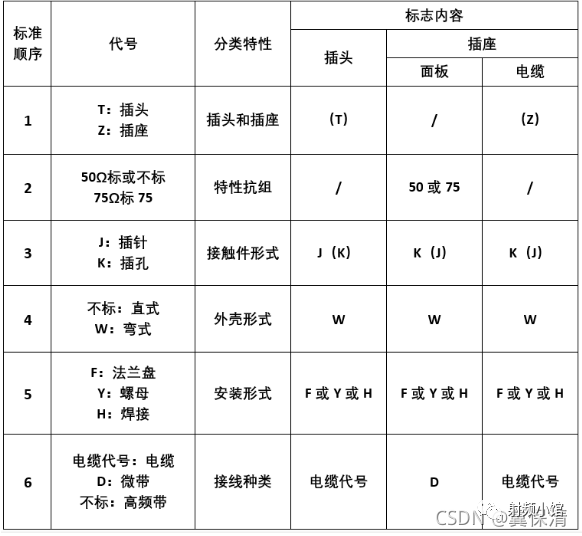

三、射頻鏈接器的命名方式

注意事項：

J表示插針，公頭；K表示插孔，母頭；W指彎頭；F指法蘭；Y指螺母；H指焊接；RP指反極

標準的公頭：內螺紋+內針；標準的母頭：外螺紋+內孔

RP表示反極性，RP公頭：內螺紋+內孔；RP母頭：外螺紋+內針

例如：

SMA-J  內螺內針（正常公頭）               SMA-K 外螺內孔（正常母頭）

RPSMA-J  內螺內孔（內針變內孔）       RPSMA-K  外螺內針（內孔變內針）

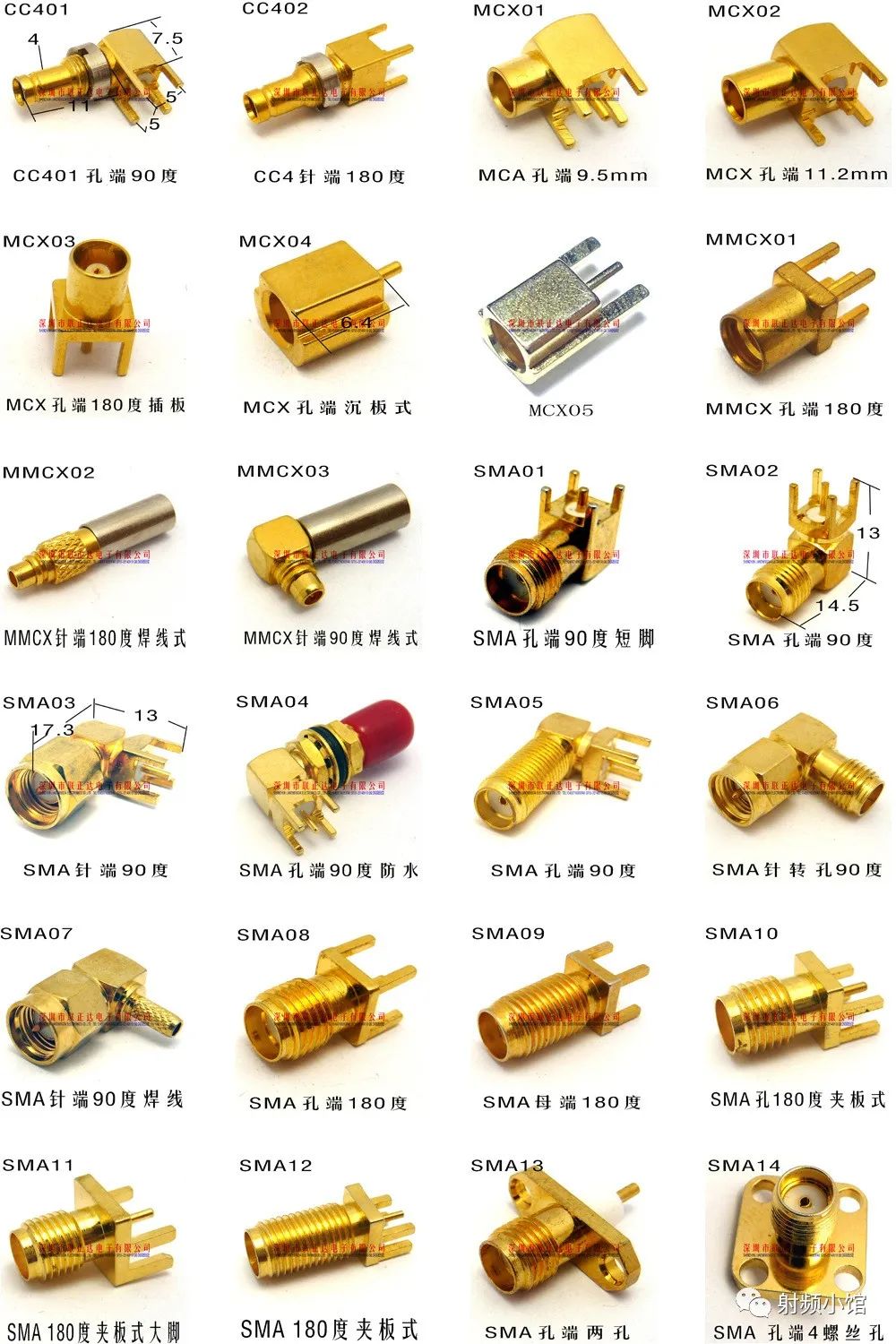

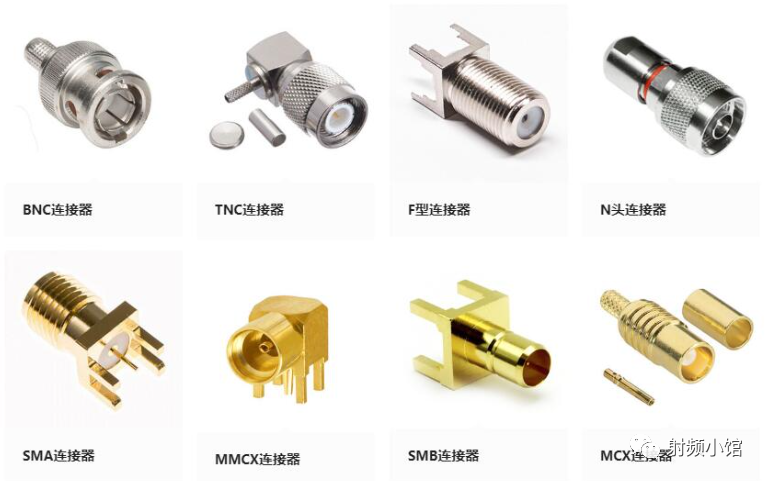

四、部分接頭圖片
