這一篇是射頻電路——進階計劃的第一篇文章。這一篇文章先試一下水。所以這一篇為單篇付費。每一篇的內容包括目錄、理論、計算例子、仿真驗證。后續將在合集里呈現。那我們現在開啟第一篇的內容。第一篇內容將在31日全部推出。因?yàn)樯婕暗接嬎愕鹊刃枰ㄙM(fèi)大量時間來準備講稿。

目錄：

1、射頻匹配電路的意義

2、主要匹配電路的介紹

3、圓圖在匹配電路中的作用

3、L型電路的詳細分析（電路結構的解析、理論計算、例子，圓圖分析）

4、Π型與T型電路的詳細分析（電路結構的解析、理論計算、例子、圓圖分析）

5、低Q值寬帶匹配電路設計（電路結構的解析、理論計算、例子、圓圖分析）

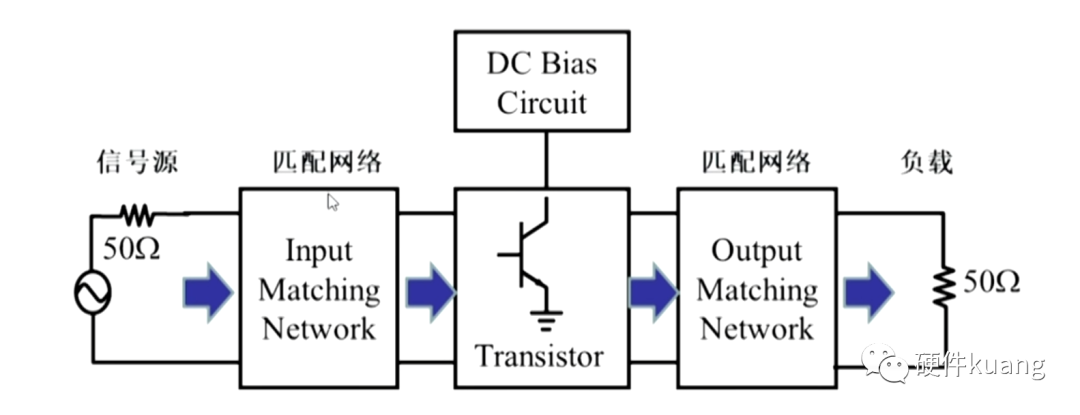

一、射頻匹配電路的意義

射頻電路匹配的意義在于確保信號的最大功率傳輸和最小反射損耗，以優化射頻系統的性能和效率。匹配在射頻電路設計中是至關重要的，對于實現可靠的通信、高效的能量傳輸以及減少信號失真都起著重要作用。它具有以下幾個意義：

1、最大功率傳輸：匹配電路可以使信號源與負載或中間電路的阻抗相匹配，從而最大限度地傳輸信號功率。當信號源與負載的阻抗不匹配時，信號會被反射回信號源，導致功率損失。匹配可以減少這種反射損耗，確保信號被有效地傳輸?shù)截?fù)載端。

2、最小反射損耗：反射損耗會降低射頻系統的效率，并可能導致信號的干擾和失真。匹配電路通過調整電路的阻抗，減少信號在電路中的反射，從而降低反射損耗，提高系統的性能和穩定性。

3、防止干擾和回波：匹配電路可以避免信號在電路中的回波現象。回波可能會導致信號在傳輸過程中相互干擾，影響通信的可靠性和質量。匹配可以減少回波現象，確保信號在傳輸中保持清晰和穩定。

4、保護電路元件：在射頻電路中，匹配電路可以提供適當?shù)呢?fù)載，以保護電路元件免受過大的電壓或電流的損害。良好的匹配可以確保電路元件在工作點處于安全和穩定的狀態。

5、提高系統效率：通過匹配電路，可以最大程度地利用電源能量，并將其傳輸?shù)截?fù)載端，從而提高系統的效率。這對于電池供電的射頻設備尤其重要，可以延長電池壽命和設備使用時間。

其實總結下來就是：

（1）、射頻電路中，信號電平過小，無法容忍損耗

（2）、最大功率傳輸?shù)囊?

二、主要匹配電路的介紹

1、L型匹配網絡：L型匹配網絡由一個電感和一個電容串聯或并聯組成。它被廣泛應用于匹配不同阻抗之間的射頻電路，尤其是在天線系統中常見。也稱為雙元件匹配電路。2、π型匹配網絡：π型匹配網絡由一個電感和兩個電容組成。它常用于匹配傳輸線和負載之間的阻抗差異。也稱為三元件匹配電路。3、T型匹配網絡：T型匹配網絡由一個電容和兩個電感組成。它主要用于匹配信號源和傳輸線之間的阻抗。也稱為三元件匹配電路。4、Stub匹配：Stub匹配是通過在傳輸線上引入固定長度的開路或短路線段來實現匹配。Stub匹配常用于寬帶匹配和窄帶匹配，尤其適用于微帶線和同軸電纜系統。

我們本篇內容主要講解前三種匹配（L型、π型、T型），其中Stub將單獨以一章的形式配合史密斯圓圖出視頻教程來和大家見面。
