1.說明
最近有一些riscv的項目做，雖然以前也用過例如k210之類的riscv架構的芯片，但是都止于能夠做一些應用，并未特別關注其芯片的體系架構方面的東西，但是隨著接觸的芯片架構的種類的逐漸的增加，發現要想使用一款好芯片的，僅僅做上層應用并不能完全發揮出特定架構芯片的全部優勢。比如aarch64的el層級和虛擬化的模型，mips的mmu特性，以及sparc的窗口寄存器等等，芯片架構的特點要是能夠完全的發揮出來，寫起應用起來，那真是覺得很爽的事情。
目前在工作上做一些riscv項目，發現自己的積累的知識不夠了，還是需要深入到底層去理解，于是需要瘋狂的惡補相關的知識，看文檔、讀代碼、每天就這樣深入其中，看的多了，想法也很多，很容易就忘記了，有時也做做筆記，晚上下班后再將資料整理一下，如果覺得有些價值的東西，就編寫成文章，分享經驗。
學習使用riscv64的芯片的架構，首先可以了解學習opensbi，作為芯片啟動的Bios，其作用不言而喻。工欲善其事，必先利其器。一個良好高效的開發環境將會使得分析代碼變得得心應手。本文在Ubuntu18.04環境下進行測試，在riscv64的qemu上進行g(shù)db的單步調試，主要分析的階段是qemu啟動后，執行到opensbi，直到啟動uboot的階段。
opensbi是研究和學習riscv底層的一個比較優秀的項目，代碼量小，質量也很高，很值得推薦的一個開源項目。
關于opensbi與qemu的環境搭建，我前面的文章中已經提及，這里就不贅述了。
riscv64 qemu上進行Linux環境搭建與開發記錄
2.環境準備
2.1 交叉編譯工具鏈
如果按照之前的文章下載的Linux版本的交叉編譯工具鏈?zhǔn)遣粠в術db工具，所以可以下載一個bare/rtos版本的gcc。建議下載sifive的riscv的交叉編譯工具鏈
https://www.sifive.com/software
也可以到網盤下載：
https://pan.baidu.com/s/1_C-cFBD3ADVjVFm94bYzNw 提取碼: v38x
下載完成后解壓至自定義的文件夾中即可。
2.2 源代碼準備
1.qemu最新版
2.opensbi
3.uboot
這些都可以參考文章：
riscv64 qemu上進行Linux環境搭建與開發記錄
3.riscv架構 gdb調試方法
首先需要編譯安裝完成qemu-system-riscv64。
編譯uboot，進入uboot:
make CROSS_COMPILE=riscv64-linux- qemu-riscv64_smode_defconfig make CROSS_COMPILE=riscv64-linux- -j4
可見在uboot目錄生成u-boot.bin文件。
編譯opensbi，進入opensbi:
git clone https://github.com/riscv/opensbi.git export CROSS_COMPILE=riscv64-linux- make PLATFORM=generic FW_PAYLOAD_PATH=/u-boot.bin
可以生成build/platform/generic/firmware/fw_payload.elf文件。
在控制臺輸入
../riscv64-unknown-elf-gcc-8.3.0-2020.04.0-x86_64-linux-ubuntu14/bin/riscv64-unknown-elf-gdb build/platform/generic/firmware/fw_payload.elf -s -S
即可進入調試模式。其中需要知道的是-s -S,如果不加這兩個參數，系統會直接運行起來?？勺鳛榄h(huán)境搭建是否成功的判斷依據。
當進入調試模式后，當前代碼會hold住，可以ctrl+t另外開一個窗口，輸入
../riscv64-unknown-elf-gcc-8.3.0-2020.04.0-x86_64-linux-ubuntu14/bin/riscv64-unknown-elf-gdb build/platform/generic/firmware/fw_payload.elf
然后輸入
(gdb) target remote localhost:1234

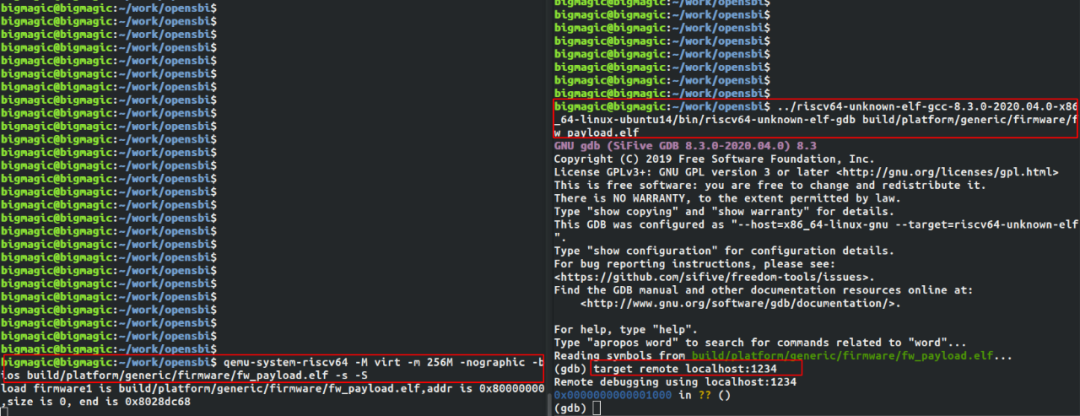

如下圖所示：
gdb的命令很多，這里就不展開進行細致的描述了，這里只演示一些基本的操作。
首先可以看到當程序加載完成后，已經hold等待gdb命令進行操作。

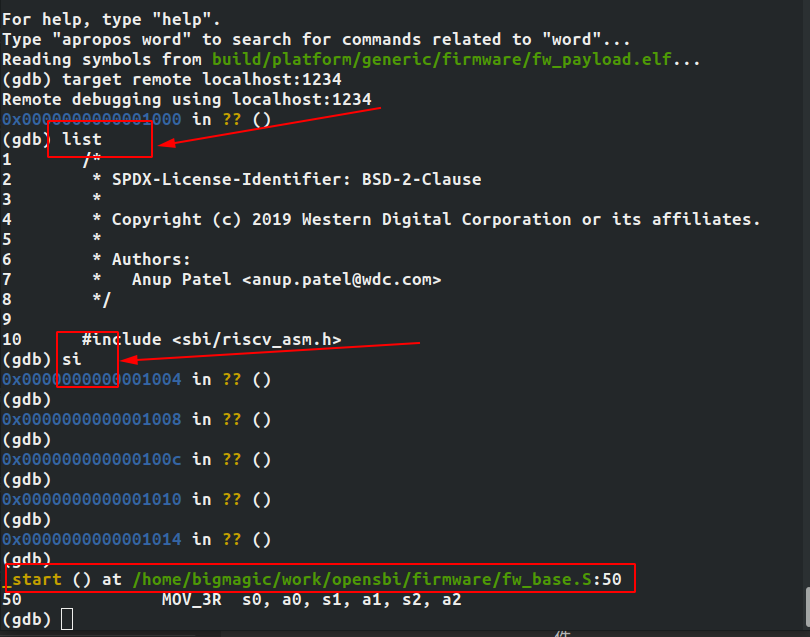

輸入list可以列出當前的代碼，每次list可以展示10行源代碼。
輸入si可以進行匯編級別的單步調試。
直接回車是繼續執行上一條執行的命令。
繼續向下跳轉可以看到函數的入口和函數的名稱。

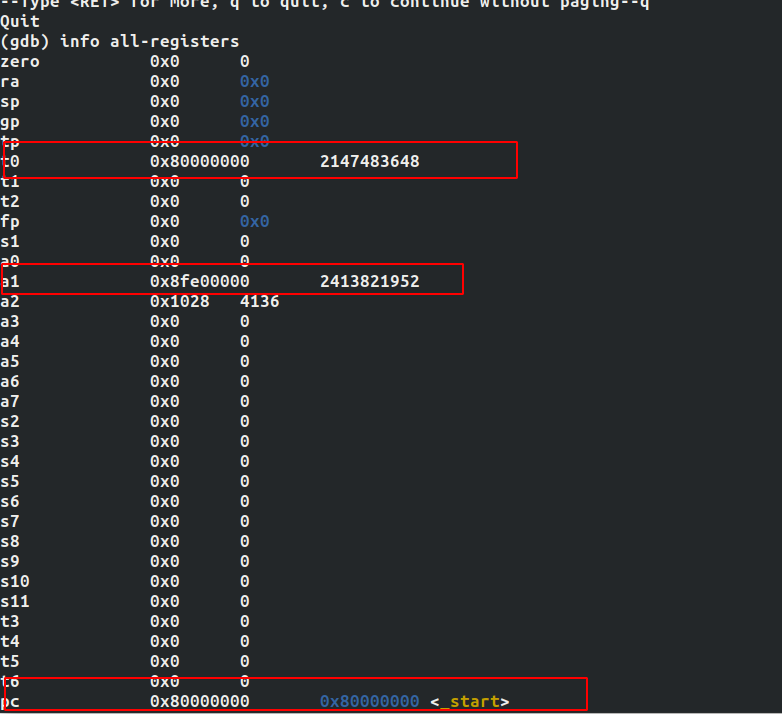

輸入info all-registers可以看到riscv所有寄存器的值的狀態，這里剛到入口處寄存器怎么會有初值呢？這里就是很關鍵的問題，后面再分析代碼的時候，會詳細分析這些問題。另外可以分析得出當前的函數的入口0x80000000。
另外經常使用的就是打斷點
b 10
表示打斷點在第10行。
b main
表示斷點在main函數處。
輸入c可以讓程序連續運行，直到遇到斷點才停下來。
這些功能在跟蹤代碼的運行流程的時候比較實用，gdb還有許多功能，這里就不介紹了。
4.opensbi底層初始化流程
上面做了這么多環境搭建方面的工作，目的就是為了方便的分析opensbi的底層初始化步驟和流程。從而更加深刻的了解riscv的架構和初始化流程。
4.1 從qemu的加載執行開始

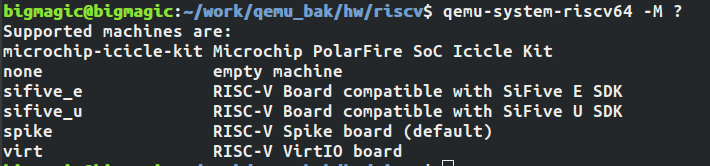

首先需要從qemu的源代碼開始進行加載分析起，當前qemu-system-riscv64支持下面的開發板:
而在qemu的源代碼中也有一些
這里我們就拿virt進行分析。
根據hw/riscv/virt.c來看，首先可以分析得到外設分布的地址。

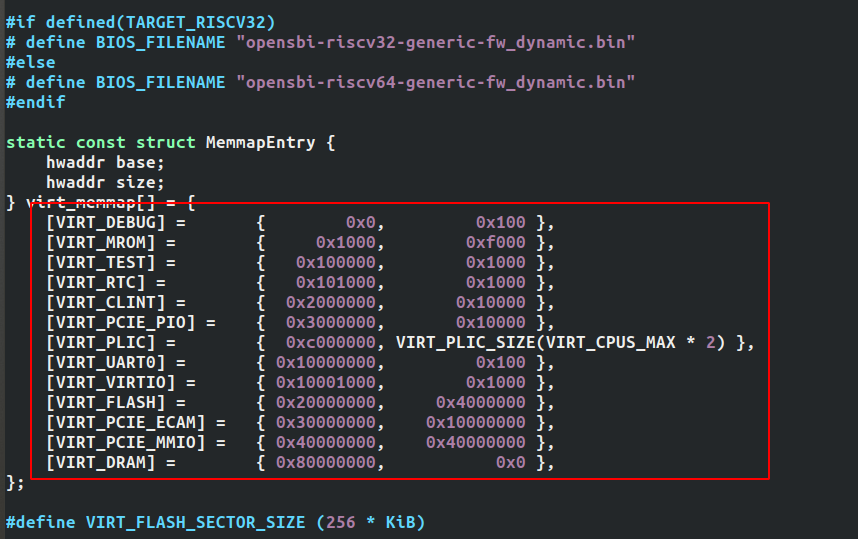

上述可以得到DRAM的地址空間是從0x80000000處開始的，而大小是我們傳遞參數時傳遞進去的。另外也記錄了一些外設的布局。
qemu加載程序之前的時候，與具體板子相關的部分，首先進入了hw/riscv/virt.c的virt_machine_init。
1.注冊PLIC中斷設備
這里需要注意的是VIRT_PLIC，在PLIC core這部分與riscv的中斷處理相關。
2.注冊系統內存
這部分的內存大小由外部傳遞
3.創建設備樹

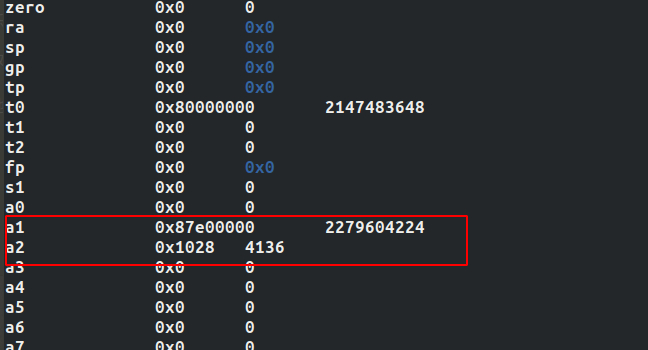

qemu也使用fdt創建了設備樹，該設備樹用于opensbi和uboot，這里的設備樹放在qemu分配的內存的尾部。并且會將該參數傳遞，這就是為什么前面進行g(shù)db調試時，入口處會發現寄存器上有參數。
根據riscv的寄存器的規則

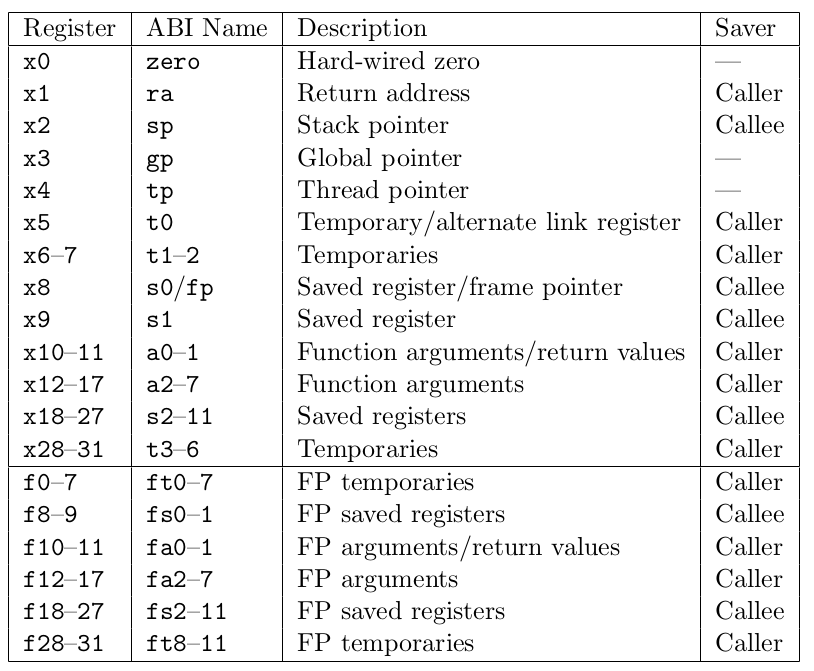

寄存器a0-a7是用于傳遞函數參數的。另外這個設備樹的參數會直接傳遞到opensbi進行解析和適配。同時uboot也會使用這個設備樹。
4.2 opensbi底層初始化
最先進來的是opensbi/firmware/fw_payload.S的_start函數。
1.判斷hart id
在riscv模式中會將riscv的core稱為hart
2.代碼重定位
會判斷_load_start與_start是否一致，若不一致，則需要將代碼重定位，該項目不用重定位。
3.清除寄存器值
這里會清除sp、gp、tp、t1-t6、s0-s11、a3-a7。注意保存設備數地址的a1、a2不會清除。
5.清除bss段
如果要想c語言執行起來，必須要做的事情有兩個，一個是設置sp棧地址，另外就是清除bss段。
6.設置sp棧指針
這里棧的指針的地址也很有意思，設置的bss結尾，由于棧是向上增加的，所以預留棧的空間大小為2000。
7.讀取設備樹中的設備信息
執行call fw_platform_init函數，前面分析過該函數的原型在opensbi/platform/generic/platform.c。
帶四個參數。
unsigned long fw_platform_init(unsigned long arg0, unsigned long arg1,
unsigned long arg2, unsigned long arg3,
unsigned long arg4)
{
const char *model;
void *fdt = (void *)arg1;
u32 hartid, hart_count = 0;
int rc, root_offset, cpus_offset, cpu_offset, len;
root_offset = fdt_path_offset(fdt, "/"); if (root_offset < 0)
goto fail;
fw_platform_lookup_special(fdt, root_offset);
model = fdt_getprop(fdt, root_offset, "model", &len); if (model)
sbi_strncpy(platform.name, model, sizeof(platform.name)); if (generic_plat && generic_plat->features)
platform.features = generic_plat->features(generic_plat_match);
cpus_offset = fdt_path_offset(fdt, "/cpus");
攜帶四個參數，根據匯編規則，正好傳遞a0,a1,a2,a3這四個參數，a0是0，a1是設備樹地址，a2是設備樹大小，a3是0。
正好將這些信息利用起來了，然后從設備樹中解析qemu中設定相關的信息。
這樣的好處是只要入口地址一致，就算設備地址不一樣，也不用重新編譯opensbi了。這就是有了設備樹的好處。
8.fdt重定位
按照riscv的寄存器使用規則，a0-a7都是用于存放C語言函數參數的，下次執行c語言參數就清除掉了，所以需要把設備樹從定位，從而讓uboot也知道。
9.跳轉到sbi_init
到這里，一些底層初始化的關鍵性細節就結束了，進入sbi的正式的程序中去了。
首先執行的opensbi/lib/sbi/sbi_init.c的sbi_init函數
4.2 opensbi設備初始化
在進入sbi_init會首先判斷是通過S模式還是M模式啟動，這里先知道在qemu的設備樹中是以S模式啟動。
所以直接會執行init_coldboot(scratch, hartid);,該函數的實現在opensbi/lib/sbi/sbi_scratch.c中。
看一下冷啟動會做那些初始化工作。主要關注
1.sbi_domain_init
初始化動態加載的鏡像的模塊
2.sbi_platform_early_init
平臺的早期初始化
3.sbi_console_init
控制臺初始化，從這里開始，就可以使用串口輸出了。
4.sbi_platform_irqchip_init
irq中斷初始化
5.sbi_ipi_init
核間中斷初始化
6.sbi_tlb_init
mmu的tlb表的初始化
7.sbi_timer_init
timer初始化
8.sbi_hsm_prepare_next_jump
準備下一級的boot
4.3 二級boot的跳轉
上述條件為二級boot的跳轉準備了環境，此時可以加載uboot，或者rtos，或者Linux了。
5.小結
對于riscv的opensbi的大致的執行流程就分析到這里，基本上概括了一個整體的執行的流程，具體的細節可以通過閱讀代碼，加上代碼注釋進行理解。本文只是一個map，大致的流程圖，很多細節沒有涉及到。如果去專研具體的細節部分，感覺還是有很多東西值得學習。opensbi是一個很好的開源項目，對于研究riscv的底層實現，以及代碼的通用性上都很值得借鑒和學習。
