樹莓派4裸機基礎教程:從hello world開始
-
1.前言
-
2.項目工程介紹
-
2.1 Makefile
-
2.2 link.ld 鏈接文件
-
3.從CPU的角度看代碼的運行
-
3.1 start.S文件
-
3.2 main函數的功能
-
4.樹莓派4串口外設程序
-
4.1 設置gpio的功能
-
4.2 配置串口控制器
-
5.總結
1.前言
當我們?nèi)パ芯恳粋€(gè)系統的時候，首先需要從最簡單的程序開始入手。前面文章的介紹已經描述了項目的環境搭建以及啟動過程。
樹莓派4裸機基礎教程：環境搭建
樹莓派4裸機基礎教程：芯片啟動到代碼執行
本文主要從最簡單的裸機代碼開始分析，讓板子的串口可以輸出hello world信息。這篇文章會介紹工程的構建，程序的運行等等一些列的流程，以及樹莓派4最后如何輸出hello world。在嵌入式開發的過程中，往往都是萬事開頭難，只有看到了程序正在運行的那一刻，后面的工作也就迎刃而解了。
2.項目工程介紹
我們還是以第一個1.compilation_environment的工程作為研究對象。工程的地址在下面的鏈接中：
https://github.com/bigmagic123/raspi4-bare-metal.git

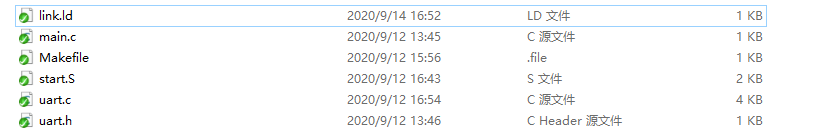

最后的工程文件如下所示：
2.1 Makefile
我們通過Makefile進行相關工程的構建，使用make生成kernel可執行程序文件。對于這種簡單的工程，使用Makefile進行工程的構建是很簡單的，對于復雜的工程，可以使用scons或者cmake等更加高級的工具，進行工程的構建。
首先來看一下Makefile中的內容:
SRCS = $(wildcard *.c) OBJS = $(SRCS:.c=.o) CFLAGS = -march=armv8-a -mtune=cortex-a72 -Wall -O2 -ffreestanding -nostdinc -nostdlib -nostartfiles all: clean kernel7.img start.o: start.S arm-none-eabi-gcc $(CFLAGS) -c start.S -o start.o %.o: %.c arm-none-eabi-gcc $(CFLAGS) -c $< -o $@ kernel7.img: start.o $(OBJS) arm-none-eabi-ld -nostdlib -nostartfiles start.o $(OBJS) -T link.ld -o kernel7.elf arm-none-eabi-objcopy -O binary kernel7.elf kernel7.img clean: rm kernel7.elf kernel7.img *.o >/dev/null 2>/dev/null || true
分析一下這個文件的細節：
SRCS = $(wildcard *.c)
其中使用wildcard這個函數來獲取當前文件夾中所有的.c文件的列表放在SRCS目錄中。
OBJS = $(SRCS:.c=.o)
該句表示環境變量的替換，就是將SRCS列表中的所有的.c文件名替換成.o文件名。
all: clean kernel7.img
當使用make或者make all的時候，會執行clean與kernel7.img對應的命令的指令。
start.o: start.S arm-none-eabi-gcc $(CFLAGS) -c start.S -o start.o
根據makefile的語法規則這個解釋?xiě)?yīng)該是
目標:源 指令
由于前面的定義只定義了C語言的代碼，所以這里也需要將匯編語言的編譯加進去。
%.o: %.c arm-none-eabi-gcc $(CFLAGS) -c $< -o $@
其中$<表示第一個依賴文件的名詞，$@表示目標文件的名詞。
kernel7.img: start.o $(OBJS) arm-none-eabi-ld -nostdlib -nostartfiles start.o $(OBJS) -T link.ld -o kernel7.elf arm-none-eabi-objcopy -O binary kernel7.elf kernel7.img
通過arm-none-eabi-ld鏈接所以的.o文件。arm-none-eabi-objcopy用于生成在arm平臺上運行的可執行程序，另外的作用就是去掉一些符號信息。
clean: rm kernel7.elf kernel7.img *.o >/dev/null 2>/dev/null || true
用于清理編譯過程中的中間文件。
2.2 link.ld 鏈接文件
由于程序的編譯之后，需要進行鏈接，link文件告訴了程序鏈接的規則。下面看一下鏈接文件的內容：
SECTIONS {
/*
* First and formost we need the .init section, containing the code to
* be run first. We allow room for the ATAGs and stack and conform to
* the bootloader's expectation by putting this code at 0x8000.
*/
. = 0x8000;
.text : {
KEEP(*(.text.boot))
*(.text .text.* .gnu.linkonce.t*)
}
/*
* Next we put the data.
*/
.data : {
*(.data)
}
.bss : {
. = ALIGN(16);
__bss_start = .;
*(.bss*)
*(COMMON*)
__bss_end = .;
}
}
__bss_size = (__bss_end - __bss_start) >> 3;
程序分為代碼段(.text)，數據段(.data)以及bss段(.bss)。首先將代碼段的地址. = 0x8000;指向0x8000的地址處，因?yàn)槟J(rèn)情況下，樹莓派默認啟動后，會從0x8000這個地址處開始加載程序并啟動。KEEP(*(.text.boot))表示首先將.text.boot的內容放在第一個地址處，目前開始的地址是0x8000。需要注意的是.bss段包含的是初始化為零的數據，通過將這些數據放在一個單獨的節中，編譯器可以在elf文件中省略一些空間。所以需要記錄bss_start與bss_end段。并且將這段空間對齊。如果不對齊，一些函數訪問的時候，將會出現異常數據。
3.從CPU的角度看代碼的運行
要想真正的理解CPU的執行代碼的流程，必須將自己的當作CPU去執行代碼的邏輯。
3.1 start.S文件
在start.S文件中，設置了CPU的一些狀態，為后續的程序執行準備了環境。
.equ Mode_USR, 0x10 .equ Mode_FIQ, 0x11 .equ Mode_IRQ, 0x12 .equ Mode_SVC, 0x13 .equ Mode_ABT, 0x17 .equ Mode_UND, 0x1B .equ Mode_SYS, 0x1F .section ".text.boot" /* entry */ .globl _start _start: /* Check for HYP mode */ mrs r0, cpsr_all and r0, r0, #0x1F mov r8, #0x1A cmp r0, r8 beq overHyped b continue overHyped: /* Get out of HYP mode */ adr r1, continue msr ELR_hyp, r1 mrs r1, cpsr_all and r1, r1, #0x1f ;@ CPSR_MODE_MASK orr r1, r1, #0x13 ;@ CPSR_MODE_SUPERVISOR msr SPSR_hyp, r1 eret continue: /* Suspend the other cpu cores */ mrc p15, 0, r0, c0, c0, 5 ands r0, #3 bne _halt /* set the cpu to SVC32 mode and disable interrupt */ cps #Mode_SVC /* disable the data alignment check */ mrc p15, 0, r1, c1, c0, 0 bic r1, #(1<<1) mcr p15, 0, r1, c1, c0, 0 /* set stack before our code */ ldr sp, =_start /* clear .bss */ mov r0,#0 /* get a zero */ ldr r1,=__bss_start /* bss start */ ldr r2,=__bss_end /* bss end */ bss_loop: cmp r1,r2 /* check if data to clear */ strlo r0,[r1],#4 /* clear 4 bytes */ blo bss_loop /* loop until done */ /* jump to C code, should not return */ ldr pc, _main b _halt _main: .word main _halt: wfe b _halt
分別來看一下這些代碼具體的細節。
.section ".text.boot"
表示該段標志為.text.boot，這里表示該文件夾會在鏈接腳本中鏈接到開頭的地址中。然后將_start指定到0x8000的地址處。
/* entry */ .globl _start _start: /* Check for HYP mode */ mrs r0, cpsr_all and r0, r0, #0x1F mov r8, #0x1A cmp r0, r8 beq overHyped b continue overHyped: /* Get out of HYP mode */ adr r1, continue msr ELR_hyp, r1 mrs r1, cpsr_all and r1, r1, #0x1f ;@ CPSR_MODE_MASK orr r1, r1, #0x13 ;@ CPSR_MODE_SUPERVISOR msr SPSR_hyp, r1 eret
從樹莓派啟動第一行代碼的時候，此時是處于虛擬化模式的，從cpsr_all寄存器中可以讀到當前的狀態。此時需要退出虛擬化模式。使其運行在Supervisor模式。用eret指令將模式進行切換。
/* Suspend the other cpu cores */ mrc p15, 0, r0, c0, c0, 5 ands r0, #3 bne _halt
因?yàn)閯傞_(kāi)始的時候，樹莓派4是支持4核的，由于當前并不需要這么多核的功能，所以可以讓其他的核進入low-power standby低功耗模式WFE(Wait for event)。
/* set the cpu to SVC32 mode and disable interrupt */ cps #Mode_SVC /* disable the data alignment check */ mrc p15, 0, r1, c1, c0, 0 bic r1, #(1<<1) mcr p15, 0, r1, c1, c0, 0
接著關閉中斷、關閉非對齊檢查。為后續的代碼運行準備環境。
/* set stack before our code */ ldr sp, =_start
接著設置sp的棧指針，ldr sp, =_start表示將棧指針設置到_start段的地址這里，由于布局的時候，將_start的代碼段的地址設置為0x8000，又因?yàn)閍rm上sp棧指針是向低地址方向增長，sp指向的是棧頂。所以我們可以認為0x8000地址之前的空間都是未被使用的，可以作為C語言執行的?？臻g使用。
/* clear .bss */ mov r0,#0 /* get a zero */ ldr r1,=__bss_start /* bss start */ ldr r2,=__bss_end /* bss end */ bss_loop: cmp r1,r2 /* check if data to clear */ strlo r0,[r1],#4 /* clear 4 bytes */ blo bss_loop /* loop until done */
接著清空BSS段,BSS段通常是指用來存放程序中未初始化的或者初始化為0的全局變量和靜態變量的一塊內存區域。特點是可讀寫的,在程序執行之前BSS段會自動清0。
/* jump to C code, should not return */ ldr pc, _main
然后設置PC指針。使用ldr pc, _main指令，將_main函數的指針，指向pc。這樣下次再執行PC程序的時候就直接執行main函數了。
3.2 main函數的功能
在前面的匯編代碼中，為C語言代碼執行提供了環境，包括關閉非對齊檢查、設置了棧SP的地址、清零了BSS段。這些都是為C代碼的執行做準備。在C語言中做了具體的業務。由于目前的裸機代碼比較的簡單，所以業務也比較容易。
#include "uart.h" void main() { // set up serial console uart_init(); // say hello uart_puts("Hello World!\n"); // echo everything back while(1) { uart_send(uart_getc()); } }
這個代碼就是通過串口輸出一個hello world!，然后在while中不斷的讀串口的輸入。那么重點還是放在樹莓派串口的初始化上。
4.樹莓派4串口外設程序
在做嵌入式的時候，我們總是希望設備與自己是有交互的，比如點亮一個led，或者用串口輸出一段字符等等。這都表示程序正常運行。所以會寫簡單的交互程序也非常的重要。一般比較簡單的就是led的呼吸燈。這里用串口，可以做人機交互的信息可以更加的豐富。下面我們來分析一下串口的程序的實現。

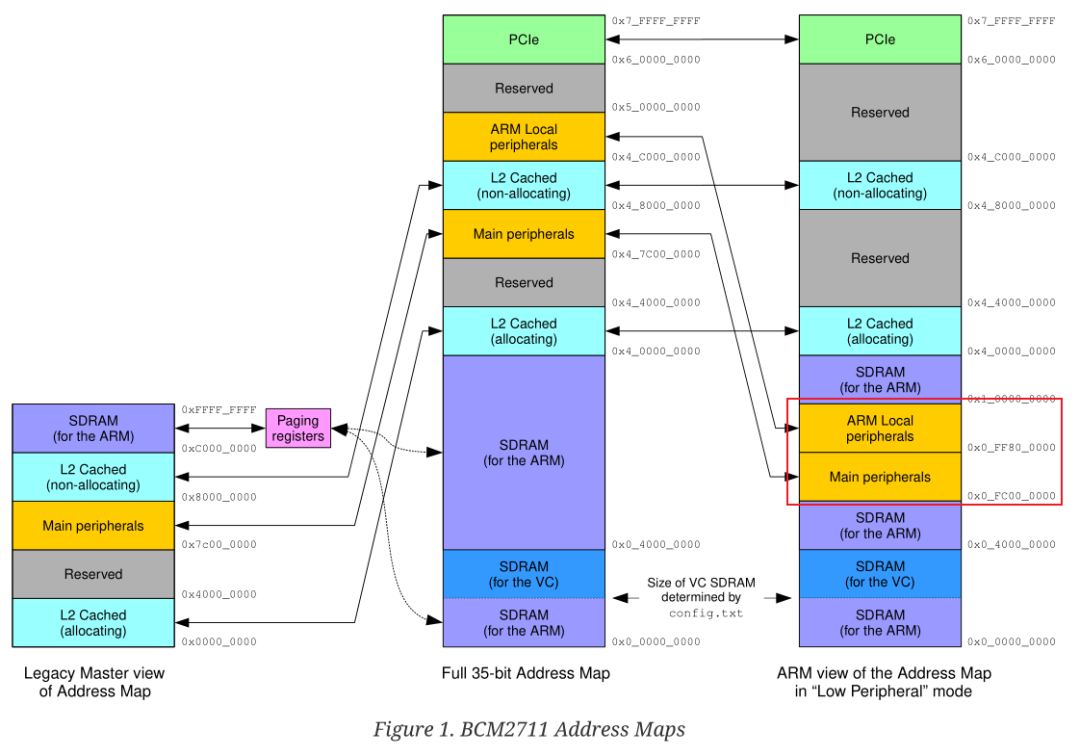

在寫外設的驅動程序之前，首先需要查看芯片的Peripherals manual。這里查看rpi_DATA_2711_1p0.pdf即可。根據外設空間分布的地址，可以查看如下：
這里由于使用32位的地址空間，根據數據手冊，得到芯片的外設的地址的起始地址為0xFE000000。
如果要使用串口，必須要有兩個先決條件：
1.相關的gpio配置成串口復用功能
2.配置串口控制器參數
4.1 設置gpio的功能
對于樹莓派的gpio，找到對應的地址后，還需要找到其對應的功能。

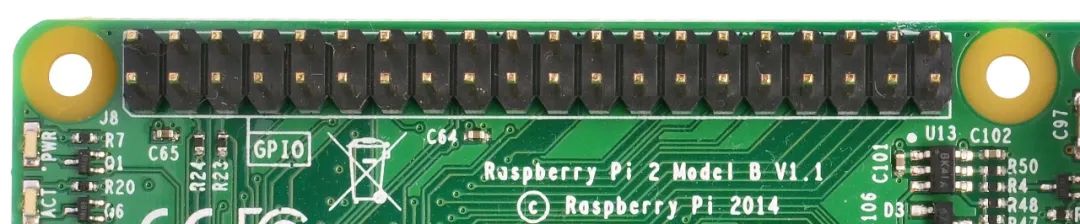

首先查看樹莓派上對應的硬件引腳：

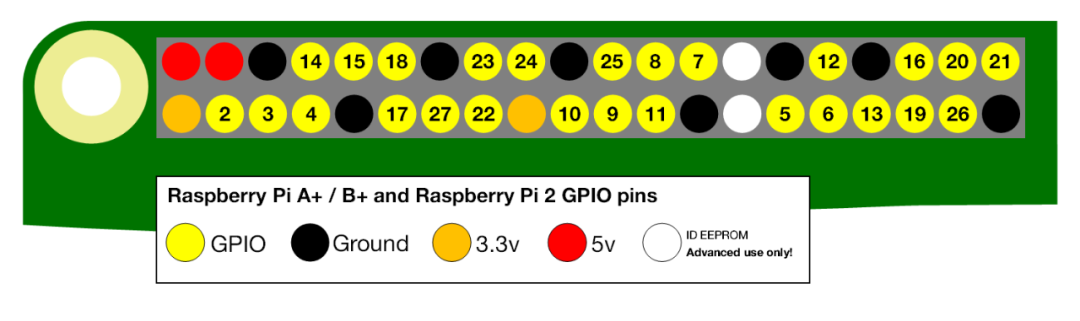

對應的功能如下所示：目前串口使用的硬件引腳為14號與15號引腳。

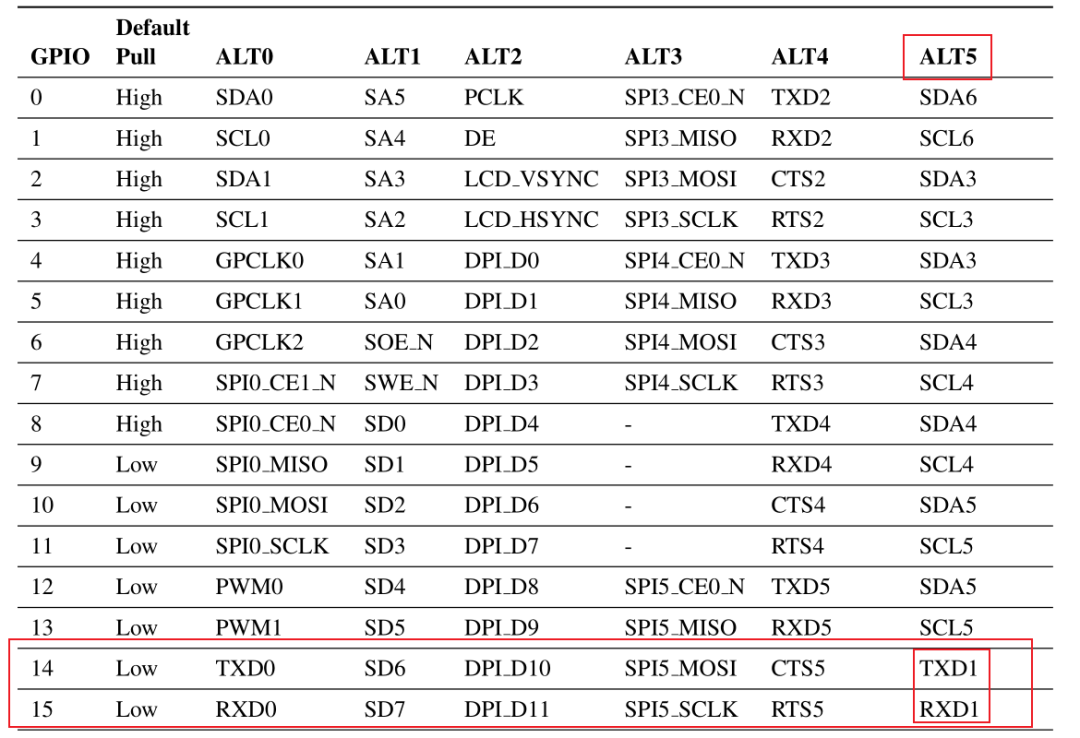

需要設置的復用功能為ALT5。
有了這些信息之后，就可以配置GPFSEL1的功能了。
/** * gpio14 RX gpio15 TX */ void uart_gpio_init() { register unsigned int r; /* map UART1 to GPIO pins */ r=*GPFSEL1; r&=~((7<<12)|(7<<15)); // gpio14, gpio15 r|=(2<<12)|(2<<15); // alt5 *GPFSEL1 = r; *GPPUD = 0; // enable pins 14 and 15 r=150; while(r--) { asm volatile("nop"); } *GPPUDCLK0 = (1<<14)|(1<<15); r=150; while(r--) { asm volatile("nop"); } *GPPUDCLK0 = 0; // flush GPIO setup *AUX_MU_CNTL = 3; // enable Tx, Rx }
在樹莓派中，首先需要選擇使能哪些引腳，然后配置成什么模式。對著手冊查看，就知道設置這些寄存器位的具體含義了。
4.2 配置串口控制器
串口控制器是需要配置的，目前使用的是AUX的串口控制器，也就是使用的mini UART。所以需要配置串口的一些參數信息。比如串口的波特率、位寬、停止位等等。
*/ void uart_init() { /* initialize UART1 */ *AUX_ENABLE |=1; // enable UART1, AUX mini uart *AUX_MU_CNTL = 0; *AUX_MU_LCR = 3; // 8 bits *AUX_MU_MCR = 0; *AUX_MU_IER = 0; *AUX_MU_IIR = 0xc6; // disable interrupts *AUX_MU_BAUD = 270; // 115200 baud uart_gpio_init(); }
目前串口不需要使用中斷，所以收發數據都直接從串口的fifo中進行獲取。
發送數據
/** * Send a character */ void uart_send(unsigned int c) { /* wait until we can send */ do{asm volatile("nop");}while(!(*AUX_MU_LSR&0x20)); /* write the character to the buffer */ *AUX_MU_IO=c; }
判斷當前fifo是否有數據，如果沒有就發送到串口的fifo。
char uart_getc() { char r; /* wait until something is in the buffer */ do{asm volatile("nop");}while(!(*AUX_MU_LSR&0x01)); /* read it and return */ r=(char)(*AUX_MU_IO); /* convert carrige return to newline */ return r=='\r'?'\n':r; }
從串口的fifo中讀取字符。
5.總結
從樹莓派4的hello world程序分析，詳細的描述了串口的輸出信息到控制臺的過程。前期的c語言運行環境的準備階段是很多同等系列的芯片都需要去做的事情，后面外設的初始化可能會和具體的硬件平臺相關。但是從整體上來看，整個流程還是比較通用的。在不同的芯片與不同的架構上，都需要去做這些基本操作。
本文從最小系統的角度描述了系統啟動過程，配置寄存器參數需要對著手冊查看，這里也不進行過多的分析，總之多看手冊才是學會使用一款芯片的必經之路，只有反復的看，反復的思考理解，才能使用得當。歐陽修《賣油翁》 里說到：無他,但手熟爾。
