sparc處理器淺析

1.前言
2.sparc 芯片啟動
3.寄存器

3.1 窗口寄存器
3.2 特殊寄存器

4.中斷處理
5.總結

1.前言

前幾天我看到知乎上的一篇文章《時代的眼淚：繁華落盡的SPARC處理器》，大致上講述了一下Sun公司的UltraSPARC處理器，那時左批HP，右打IBM，儼然一副高高在上的氣勢。我覺得關于SPARC如何一步一步從繁榮走向平淡，又是如何在歷史長河中發揮出濃墨重彩的一筆，我就不贅述了。這篇文章主要想講一些sparc體系相關的問題。目前，sparc出現在我們視野中并不多見，其實利用sparc處理器一直是航天上面在使用，由于其特殊的架構以及目前美國對中國的態勢，sparc架構在航天、飛機、雷達領域的利用也是越來越重要了。目前北京微電子技術研究所出來幾款SPARC V8架構的芯片。其中BM3803是基于SPARC V8體系結構的32位精簡指令集的國產嵌入式芯片，其特點是功能強、可靠性高、低功耗等等。下面從系統啟動、窗口寄存器、中斷處理這三部分看一看sparc v8處理器的特點。

2.sparc 芯片啟動

一般我們做嵌入式開發都是用C語言編寫實現，但是實際情況是在系統上電的之后，一般往往會執行一段初始化的匯編代碼，可以理解為系統的BIOS。對于sparc v8架構的bm3803處理器來說，地址分配的空間如下：

地址	作用
0x00000000-0x1FFFFFFF	PROM
0x20000000-0x3FFFFFFF	I/O
0x40000000-0x7FFFFFFF	SRAM

一般芯片啟動后，執行的代碼都是在0地址處，所以固話的代碼放在PROM的0地址空間。

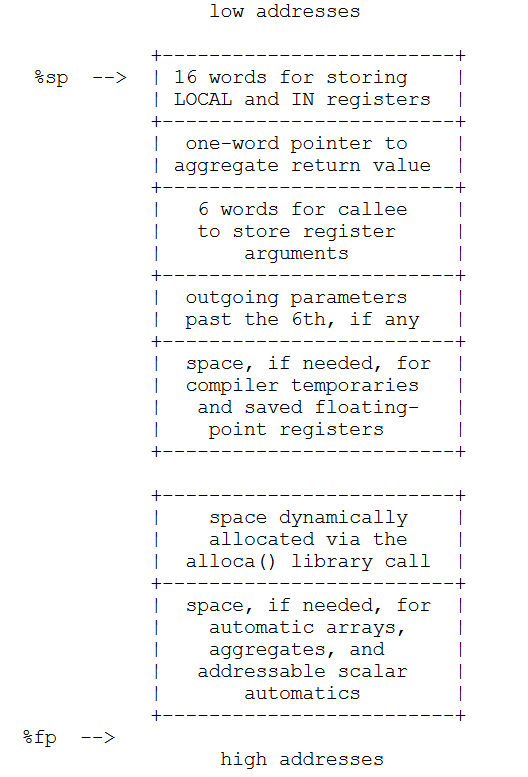

需要設置C語言可以執行的棧空間以及清除bss段。其中棧的布局可以參考如下：

3.寄存器

3.1 窗口寄存器

由于sparc架構集成伯克利RISC結構，所以窗口寄存器是一個非常重要的特性。也就是說，一個窗口寄存器組只對當前的程序可見。而一個寄存器窗口又包括32個無浮點的寄存器。

Register Group	Mnemonic	Register Address
global	%g0-%g7	r[0]-r[7]
out	%o0-%o7	r[8]-r[15]
local	%l0-%l7	r[16]-r[23]
in	%i0-%i7	r[24]-r[31]

其中SPARC結構規定了一共可以有N個寄存器的窗口，N=2^n(1=

當執行SAVE指令的時候，會分配一個全新的串口CWP-1。當RESTORE指令的時候，則CWP+1。其中比較有特點是，兩個窗口是有8個寄存器公用的，也就是上一個窗口的out為下個窗口的in。這樣可以提高程序的執行效率，不用每次都處理所有的寄存器。

3.2 特殊寄存器

一般來說，sparc上的特殊寄存器需要注意的是處理器狀態寄存器（Processor State Register）,名稱為%PSR。以及無效窗口標識（Widows Invalid Register）,名稱為%WIM。

其中PSR主要控制CWP窗口操作、中斷處理開關、以及Trap的處理。

WIM是無效窗口，BIT0~BIT7分別對應窗口0~7，在CPU的8個寄存器窗口中只能存在一個窗口為無效窗口。

4.中斷處理

在sparc處理中斷和陷阱的時候，也是首先需要一個trap的地址。一般進入中斷后，會進入另外的一個模式，也就是說會開辟一個新的窗口，比如我們做任務切換的時候。sparc是由軟中斷（TA指令）實現。SPARC架構是不支持直接對PC指針進行操作的，而是CPU在發生中斷的時候會將當前的PC、NPC寫到寄存器%l1，%l2寄存器中。在中斷結束返回的時候，CPU自動將%l1，%l2內容寫到PC、NPC。這樣就實現了一個任務的切換過程。

當發生中斷的嵌套的時候，也是需要通過中斷棧來實現當前現場的保存。
