rt-thread的內存管理分析

• 1.概述

• 2.靜態內存與動態內存

• 3.小內存管理

• 4.slab內存管理

• 4.1 rt-thread上slab基本介紹

• 4.2 rt-thread上slab內存的管理

• 5.memheap 管理算法

• 6.內存池管理算法

• 7.總結

1.概述

內存是計算機中十分重要的資源。隨著芯片性能的提升，容量的變大，內存資源的管理顯得非常重要。內存管理是操作系統中一個基本功能，一般操作系統的功能可以概括為五個部分：處理器管理、內存管理、任務管理、I/O設備管理、文件管理。對于嵌入式操作系統，一個好的內存管理策略，將大大提高系統的性能，對系統穩定性也至關重要。

本文主要從RT-Thread的內存管理策略的角度出發，梳理一下目前RT-Thread系統中的內存管理，同時從實際應用的角度出發，選擇合適的方案進行內存管理。

2.靜態內存與動態內存

一般來說，靜態內存就是系統在啟動之前，已經獲得了系統運行的所有內存。不需要在程序運行的時候，另外進行內存的分配。這種方式使用內存，一般實時性比較強，省去了單獨分配內存的時間。但是由于是靜態內存，使用的效率比較低下，不用單獨進行管理。

動態內存就是通過分配和釋放對內存進行一定的管理，這種內存的使用效率比較高，但反復的申請與釋放，容易產生內存碎片的問題。

對于RT-Thread的內存管理方式，主要從小內存管理、slab、memheap以及內存池這四種內存管理策略上去分析對比，從而選擇最佳的內存管理策略。

3.小內存管理

rt-thread的小內存管理算法是一種比較簡單的內存分配管理算法。應用的場景在內存在1MB以下使用比較合適。其原理是當需要分配時，從內存堆上分配出一塊內存供系統使用，后面需要的時候，接著從后面空閑的內存區域進行分配。

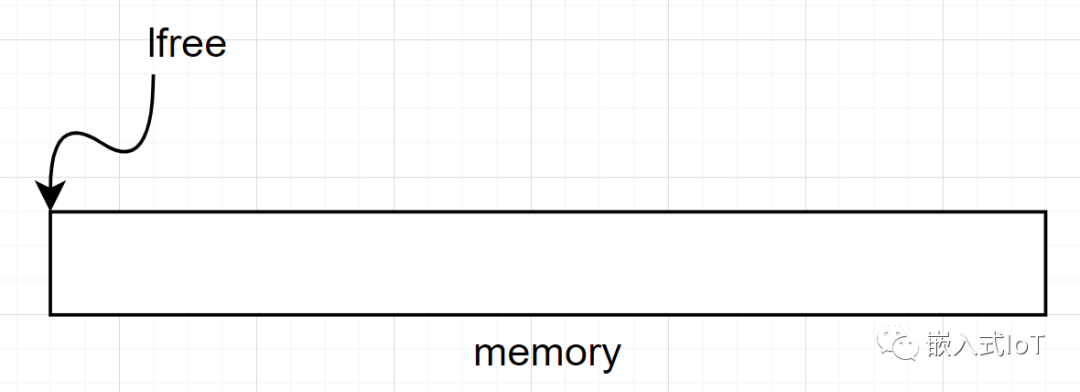

當調用rt_system_heap_init(RT_HW_HEAP_BEGIN, RT_HW_HEAP_END);會分配出一段堆空間，其中l(wèi)free指向這段堆空間的頭部位置。

此時分配一個32字節的數據，會首先申請一個內存的頭部信息，這個頭部信息為12字節。

heap_mem一般為12字節。

#define HEAP_MAGIC 0x1ea0 struct heap_mem { /* magic and used flag */ rt_uint16_t magic; rt_uint16_t used; #ifdef ARCH_CPU_64BIT rt_uint32_t resv; #endif rt_size_t next, prev; #ifdef RT_USING_MEMTRACE #ifdef ARCH_CPU_64BIT rt_uint8_t thread[8]; #else rt_uint8_t thread[4]; /* thread name */ #endif #endif };

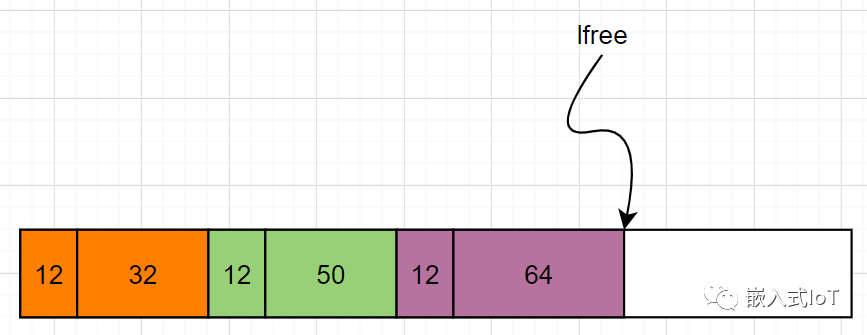

其中magic為魔數，為0x1ea0，英文為heap。rt_size_t數據類型為rt_ubase_t。在32位程序中為4字節。所以合起來，頭部字節的大小為12字節。此時依次分配50字節和64字節。內存布局如下所示：

由于lfree永遠指向第一個空閑的內存的起始地址，所以此時lfree在為分配的內存塊后面。依次向后去分配合適的內存塊大小。

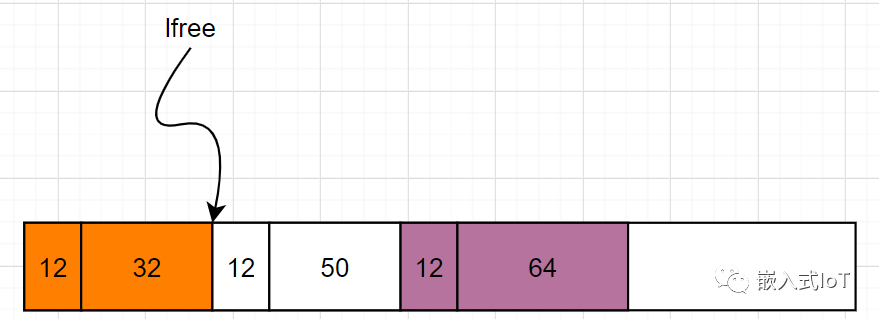

此時如果釋放了一個50字節的內存塊。此時的內存布局如下：

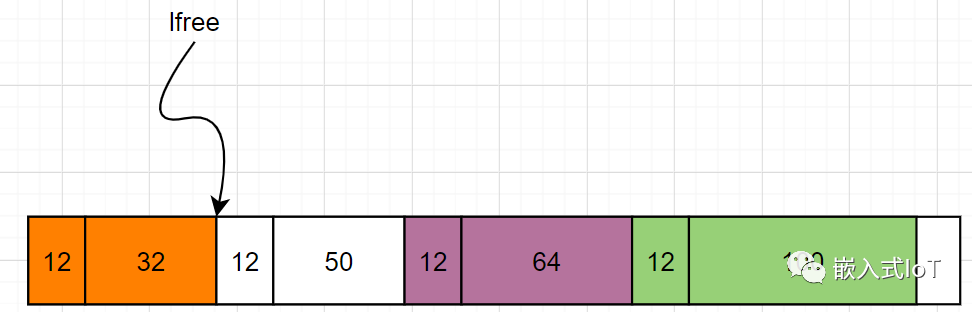

由于空間被釋放，所以導致內存的中間有一塊空閑的區域。此時如果要申請25字節，那么可以在空閑的這個區域里面找到。但是如果此時申請100字節的時候，那么導致空閑的區域的內存不夠了，接著向后面去找空閑的大內存片段。

此時，會向后面的大區域去申請內存塊，導致前面的內存區域被空出來了。如果在內存中間有很多這種小的空余的片段出現，那么一定會導致內存碎片的問題。

這種方式內存使用的比較簡單，適合內存比較小的情況下使用，并且操作內存的申請和釋放不要太頻繁的情況下去使用比較理想。一般在內存為1M以下的情況下使用這種算法比較理想。

4.slab內存管理

4.1 rt-thread上slab基本介紹

RT-Thread 的 slab 分配器是在 DragonFly BSD 創始人 Matthew Dillon 實現的 slab 分配器基礎上，針對嵌入式系統優化的內存分配算法。最原始的 slab 算法是 Jeff Bonwick 為 Solaris 操作系統而引入的一種高效內核內存分配算法。

RT-Thread 的 slab 分配器實現主要是去掉了其中的對象構造及析構過程，只保留了純粹的緩沖型的內存池算法。

在理解slab分配器的時候，需要理解兩個概念：ZONE、CHUNK。

CHUNK：

chunk是一段固定大小的空間，一般來說，slab分配器是支持72種不同大小的chunk。數據量分別如下：

8、16、24、32、40、48、56、64、72、80、88、96、104、112、120、128、144、160、176、192、208、224、240、256、288、320、352、384、416、448、480、512、576、640、704、770、834、898、962、1024、1152、1280、1408、1536、1664、1792、1920、2048、2304、2560、2816、3072、3328、3584、3840、4096、4608、5120、5632、6144、6656、7168、7680、8192、9216、10240、11264、12288、13312、14336、15360、16384

一般來說，slab分配器只會去尋找上述可以分配的空間，如果分配的chunk大小不相等，那么會通過zoneindex函數去找到最合適的可以分配的內存的chunk大小。

ZONE：

每個zone有范圍從32k~128K的字節，每個zone里都包含相同大小的chunk。

#define ZALLOC_MIN_ZONE_SIZE    (32 * 1024)     /* minimum zone size */ #define ZALLOC_MAX_ZONE_SIZE    (128 * 1024)    /* maximum zone size */

一般來說，在初始化的時候，進行void rt_system_heap_init(void *begin_addr, void *end_addr)操作的時候，會根據給系統的heap空間，動態的調整zone的大小。

/* calculate zone size */ zone_size = ZALLOC_MIN_ZONE_SIZE;//32K while (zone_size < ZALLOC_MAX_ZONE_SIZE && (zone_size << 1) < (limsize / 1024))
 zone_size <<= 1;

根據上述的調整方式，可以算出，當heap空間在64M及以下時，zone的大小都為32K。當系統的heap空間在256M及以上時，zone的大小為最大128K。這個值在兩者中間時是動態進行調整的。

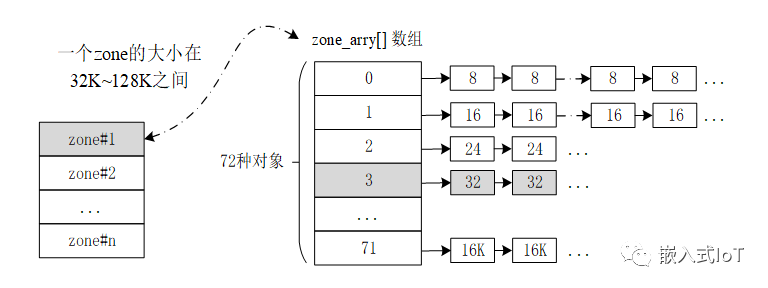

按照上述的介紹，可以看出這兩者的關系如圖所示：

4.2 rt-thread上slab內存的管理

采用slab算法的時候，主要有兩種情況：

1.底層的頁分配器

2.上層的slab分配器

其中頁分配器是用page分配的一個片段。在宏定義中RT_MM_PAGE_SIZE表示page大小，一般定義的大小為4K。

初始化的時候，會將zone_array[NZONES]會被置為空，表示沒有可以用的zone。例如此時申請一個30字節的數據空間。當調用rt_malloc(30)，那么會通過zoneindex函數找到一個合適的32字節的chunk。找到zone的下標為3，查詢到zone_array[3]為空。

(1)當發現zone_array[3]為空時，會通過rt_page_alloc去分配page。假如動態調整的zone大小為128K。需要分配出32個page，一個page的大小為4K。32*4K=128K。

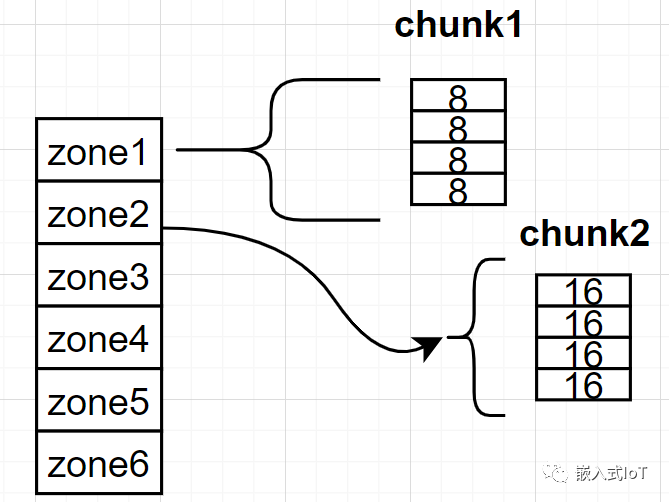

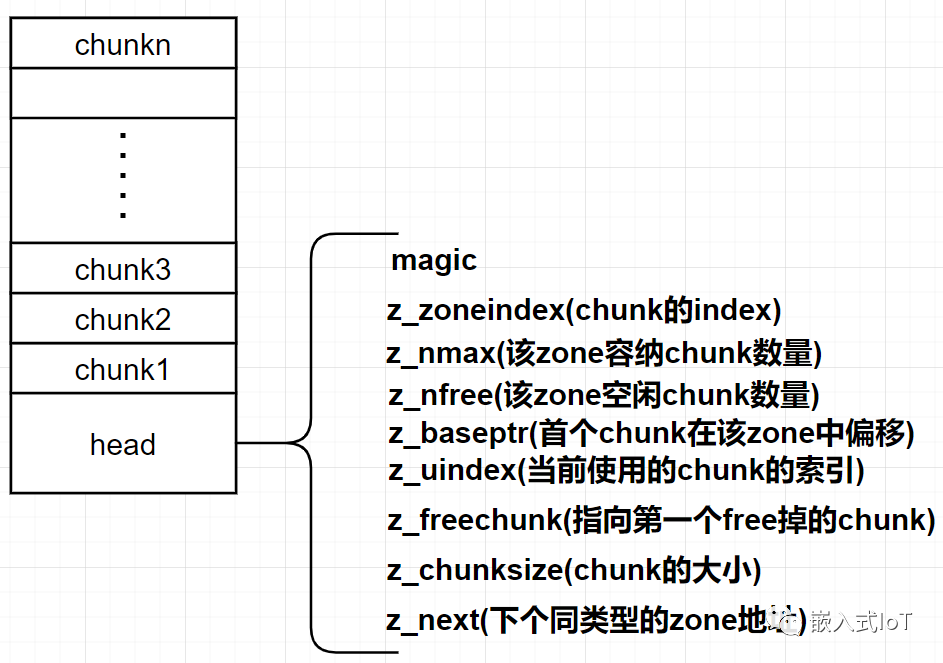

(2)此時當前zone中的內存布局如下：

由于第一次分配時，可以分配到32字節的chunk1，并標記chunk1被使用，然后下次申請符合這個chunk條件的時候直接可以申請到chunk2。如果中間被釋放了，那么就可以被其他申請到了。

如果該zone上的所有的chunk都申請完了，那么可以申請同等類型的zone，繼續這樣操作。

使用zone管理，可以從一定意義上避免內存片段的問題，但是內存管理起來比較的麻煩，比較耗時。適合內存比較大，并且需要頻繁申請和釋放內存的時候使用。

5.memheap 管理算法

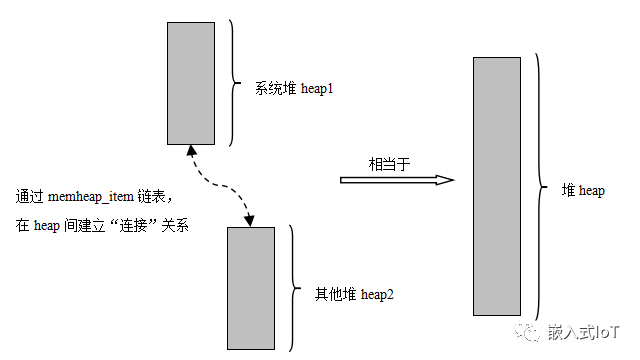

memheap 管理算法適用于系統含有多個地址可不連續的內存堆。使用 memheap 內存管理可以簡化系統存在多個內存堆時的使用：當系統中存在多個內存堆的時候，用戶只需要在系統初始化時將多個所需的 memheap 初始化，并開啟 memheap 功能就可以很方便地把多個 memheap（地址可不連續）粘合起來用于系統的 heap 分配。

這種內存分配的特點在于可以把不連續的空間變得連續起來。具體的使用方法就是當開啟了RT_USING_MEMHEAP_AS_HEAP這個宏定義，第一次需要使用rt_system_heap_init分配堆空間，然后需要用戶定義一個struct rt_memheap結構體靜態變量，然后再使用rt_memheap_init函數初始化。這樣可以把兩端不連續的空間作為一塊連續的空間來管理。具體來說，比如sram與sdram的地址管理。

關于內存的管理部分，可以查看小內存管理部分。

6.內存池管理算法

在使用操作系統做業務邏輯時，往往有這樣一種需求。比如做通信協議，或者使用動態內存比較多的情況。這時候可以在內存堆上單獨分配一塊內存作為具體業務邏輯的內存池使用。

做內存管理的時候，調用下面函數去創建一個內存池。

rt_mp_t rt_mp_create(const char* name, rt_size_t block_count, rt_size_t block_size);

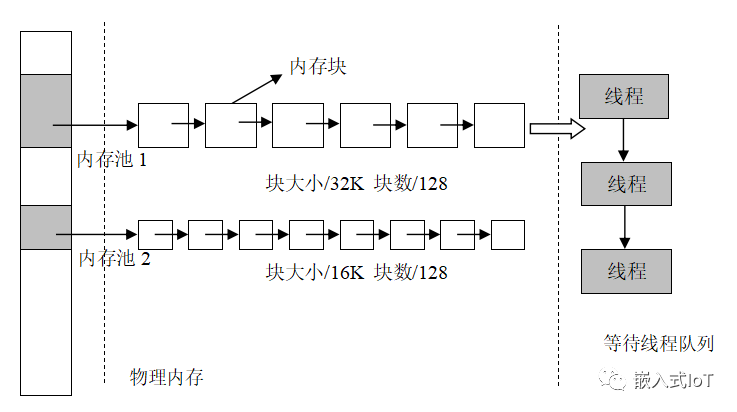

內存池中會分配出一些列的內存塊。當實際使用時，如果申請內存池中的數據申請不到了，那么無法分配，會使得線程掛起，等待釋放內存池中的數據塊時，會得到內存塊。

采用內存池的好處是自己的任務用自己的內存，不會造成頻繁分配釋放造成的內存碎片問題。

7.總結

內存管理是操作系統中比較重要的一個部分，使用得當，會大大提高系統軟件的質量。rt-thread提供的小內存管理、slab、memheap、內存池這些內存管理策略，一方面針對不同大小，不同用途的內存做了區分，可以選擇合適的內存管理策略對內存進行使用。想要使用好rtos操作系統，需要不斷的思考內存的使用方式，靜態內存、動態內存、全局變量、局部變量、臨界區等等、在注意這些問題的條件下去做設計，才能設計出好的系統架構，才能做出更好的穩定可靠的產品。
