RT-Thread的對象容器設計思想淺析

• 1.本文概述

• 2.對象容器

• 3.對象容器的管理

• 4.手動去解析對象容器

• 5.總結

1.本文概述

最近在學習RT-Thread操作系統的內核部分設計。RT-Thread的面向?qū)ο缶幊趟枷敕浅５那擅?，可以看我之前的寫的文章?

RT-Thread面向?qū)ο缶幊趟悸窚\析

而對象(rt_object)的管理又是一個可以深入理解的地方。簡單的說，就是我們創建線程，或者創建郵箱，創建信號量等，最后都抽象成對象的管理。

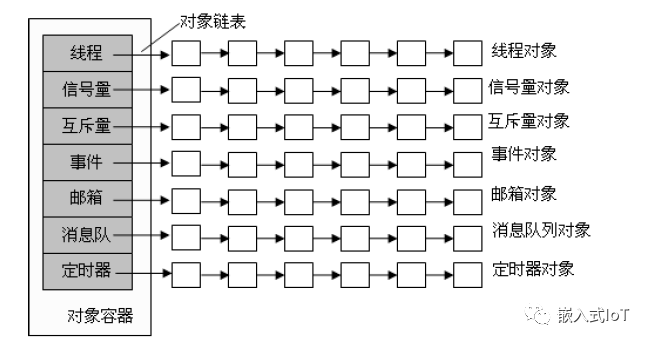

看一下上面的圖例。用文字表述就是，所有的線程、IPC、設備創建的時候，都會通過鏈表被掛載在對象容器中。

2.對象容器

結合上一章的圖不難理解，對象容器就是一個二維的數組，對象的類型以及具體某個對象的鏈表。

在rt-thread中，對象容器的代碼實現是一個靜態的二維數組。

可以查看rt-thread\src\object.c的具體數組實現：

#define _OBJ_CONTAINER_LIST_INIT(c)     \
 {&(rt_object_container[c].object_list), &(rt_object_container[c].object_list)} static struct rt_object_information rt_object_container[RT_Object_Info_Unknown] =
{ /* initialize object container - thread */ {RT_Object_Class_Thread, _OBJ_CONTAINER_LIST_INIT(RT_Object_Info_Thread), sizeof(struct rt_thread)}, #ifdef RT_USING_SEMAPHORE /* initialize object container - semaphore */ {RT_Object_Class_Semaphore, _OBJ_CONTAINER_LIST_INIT(RT_Object_Info_Semaphore), sizeof(struct rt_semaphore)}, #endif #ifdef RT_USING_MUTEX /* initialize object container - mutex */ {RT_Object_Class_Mutex, _OBJ_CONTAINER_LIST_INIT(RT_Object_Info_Mutex), sizeof(struct rt_mutex)}, #endif #ifdef RT_USING_EVENT /* initialize object container - event */ {RT_Object_Class_Event, _OBJ_CONTAINER_LIST_INIT(RT_Object_Info_Event), sizeof(struct rt_event)}, #endif #ifdef RT_USING_MAILBOX /* initialize object container - mailbox */ {RT_Object_Class_MailBox, _OBJ_CONTAINER_LIST_INIT(RT_Object_Info_MailBox), sizeof(struct rt_mailbox)}, #endif #ifdef RT_USING_MESSAGEQUEUE /* initialize object container - message queue */ {RT_Object_Class_MessageQueue, _OBJ_CONTAINER_LIST_INIT(RT_Object_Info_MessageQueue), sizeof(struct rt_messagequeue)}, #endif #ifdef RT_USING_MEMHEAP /* initialize object container - memory heap */ {RT_Object_Class_MemHeap, _OBJ_CONTAINER_LIST_INIT(RT_Object_Info_MemHeap), sizeof(struct rt_memheap)}, #endif #ifdef RT_USING_MEMPOOL /* initialize object container - memory pool */ {RT_Object_Class_MemPool, _OBJ_CONTAINER_LIST_INIT(RT_Object_Info_MemPool), sizeof(struct rt_mempool)}, #endif #ifdef RT_USING_DEVICE /* initialize object container - device */ {RT_Object_Class_Device, _OBJ_CONTAINER_LIST_INIT(RT_Object_Info_Device), sizeof(struct rt_device)}, #endif /* initialize object container - timer */ {RT_Object_Class_Timer, _OBJ_CONTAINER_LIST_INIT(RT_Object_Info_Timer), sizeof(struct rt_timer)}, #ifdef RT_USING_MODULE /* initialize object container - module */ {RT_Object_Class_Module, _OBJ_CONTAINER_LIST_INIT(RT_Object_Info_Module), sizeof(struct rt_dlmodule)}, #endif };

其中rt_object_information的定義

struct rt_object_information { enum rt_object_class_type type; /**< object class type */ rt_list_t object_list; /**< object list */ rt_size_t object_size; /**< object size */ };

也就是對象容器的屬性有大小，也有對象數據鏈表。當任意時刻，獲取到rt_object_container[RT_Object_Info_Unknown]的地址，然后解析，即可得到當前系統中線程的信息、IPC的信息以及設備狀態信息，這樣去實現類似于PS命令就十分簡單了。

事實上，rt-thread中的list_thread、list_sem等函數的具體實現也是基于這個對象容器獲取到的。

3.對象容器的管理

基于RT-Thread的對象的思想，對象管理肯定有創建、脫離這樣的操作。

具體看一下線程創建的實例。

當調用rt_thread_create函數去創建線程時，會調用下面函數去創建一個對象。

thread = (struct rt_thread *)rt_object_allocate(RT_Object_Class_Thread,
 name);

而這個申請對象函數的實現其實就是從對象容器中插入一個線程

information = rt_object_get_information(type);//得到對象容器的thread對象

接著初始化對應的線程對象，然后插入線程對象到容器中。

/* insert object into information object list */ rt_list_insert_after(&(information->object_list), &(object->list));

然后對象容器中就存在這個線程的鏈表了，通過查詢鏈表獲得具體的線程信息。

當線程delete的時候，也是調用這個函數，從而將鏈表從對象中脫離。

rt_list_insert_after(&rt_thread_defunct, &(thread->tlist));

在rt-thread中，很多操作就是通過這種方式實現線程的創建和銷毀的。

4.手動去解析對象容器

這確實是非常有意思的事情，通過一個地址，就可以獲取系統的整個運行狀態信息。

extern struct rt_object_information rt_object_container[]; rt_uint8_t * my_addr = (rt_uint8_t *)rt_object_container; struct rt_object_information * t32_rt_thread_container = (struct rt_object_information *)my_addr; struct rt_object_information * t32_rt_semaphore_container = t32_rt_thread_container + 1; struct rt_object_information * t32_rt_mutex_container = t32_rt_semaphore_container + 1; struct rt_object_information * t32_rt_event_container = t32_rt_mutex_container + 1; struct rt_object_information * t32_rt_mailbox_container = t32_rt_event_container + 1; struct rt_object_information * t32_rt_messagequeue_container = t32_rt_mailbox_container + 1; struct rt_object_information * t32_rt_memheap_container = t32_rt_messagequeue_container + 1; struct rt_object_information * t32_rt_device_container = t32_rt_memheap_container + 1; struct rt_object_information * t32_rt_timer_container = t32_rt_device_container + 1; struct rt_object_information * t32_rt_module_container = t32_rt_timer_container + 1;

通過導出對象容器二維數組的地址，獲取各個類型對象的列表。

比如要想獲取系統當前運行的線程相關的信息

rt_list_t* thread_list;
 thread_list = t32_rt_thread_container->object_list.next; rt_thread_t rtt_thread;
 rtt_thread = (rt_thread_t)(thread_list - 1); while (1)
 { if(rtt_thread->stack_size < 20480)
 {
 rt_kprintf("rtt_thread->name is %s\n", rtt_thread->name); switch (rtt_thread->stat)
 { case RT_THREAD_INIT:
 rt_kprintf("RT_THREAD_INIT\n"); break; case RT_THREAD_READY:
 rt_kprintf("RT_THREAD_READY\n"); break; case RT_THREAD_SUSPEND:
 rt_kprintf("RT_THREAD_SUSPEND\n"); break; case RT_THREAD_RUNNING:
 rt_kprintf("RT_THREAD_RUNNING\n"); break; case RT_THREAD_CLOSE:
 rt_kprintf("RT_THREAD_CLOSE\n"); break; default: break;
 } // rt_kprintf("rtt_thread->list is %p\n", rtt_thread->list); // rt_kprintf("rtt_thread->type is %p\n", rtt_thread->type); // rt_kprintf("rtt_thread->stack_size is %p\n", rtt_thread->stack_size); // rt_kprintf("rtt_thread->number_mask is %p\n", rtt_thread->number_mask); } else { break;
 }

 thread_list = thread_list->next;
 rtt_thread = (rt_thread_t)(thread_list - 1);
 }

這樣就可以解析到當前系統中對象相關的信息了。其中比較重要的一個理解就是，線程鏈表其實指向的就是線程的結構體的首地址。這樣解析起來就非常的容易了。

5.總結

通過對象容器，可以獲取系統信息，因為rt-thread的一切皆對象的設計思想，這種設計有很多好處。對象的管理需要相應的容器進行管理，這部分確實值得好好理解與學習。以后寫嵌入式代碼也需要有架構，有設計，有管理器，這樣設計出來的代碼才更加的可靠以及易于擴展。
