aarch64系統級體系架構之異常級別

• 1.簡述

• 2.樹莓派啟動深度解析

• 3.不同異常級別需要注意的問題

1.簡述

系統的異常級別對于arm芯片來說非常的重要，對于操作系統層面上來說，理解芯片的體系架構，將很容易的進入狀態，隨心所欲的去玩轉芯片，對于做應用來說，熟悉芯片的體系架構，可以解決非常棘手的問題，比如系統的安全還有就是實時性響應問題。比如我們的手機指紋加密數據，實際上是在安全模式下的，此時對于運行在非安全模式下的操作系統，其實是獲取不到指紋的數據的，只是處理安全模式下發送過來的結果，類似的還有支付安全。

對于armv8異常級別，其實是一個很大的話題，但是深入理解之后，就會發現這時一個很有意思的東西?？催^盜夢空間的電影都知道，夢有好多層，但是那一層是真實的，那一層是夢境，真實到夢境如何切換，夢境到真實如何切換，這真的是不識廬山真面目，只緣生在此山中。

本文簡單介紹一下樹莓派啟動的異常級別，如何從不同的exception level進行切換，同時啟動的時候如何指定exception level，大體上去理解異常級別。

2.樹莓派啟動深度解析

樹莓派的啟動流程，我想簡單敘述一下，就是上電之后，啟動了GPU，然后通過GPU去啟動arm的核，然后就是讀取配置文件，設置ddr等等。如果sd卡里有kernel8.img文件，那這個就是Linux內核執行的程序。此時，Linux就執行起來了。

對于rt-thread來說，情況是一樣的，可以在config.txt里寫下如此的文件

kernel=kernel8.img
kernel_addr=0x80000
enable_uart=1

這就告訴樹莓派，需要啟動的固件名字是kernel8.img，入口地址0x80000。

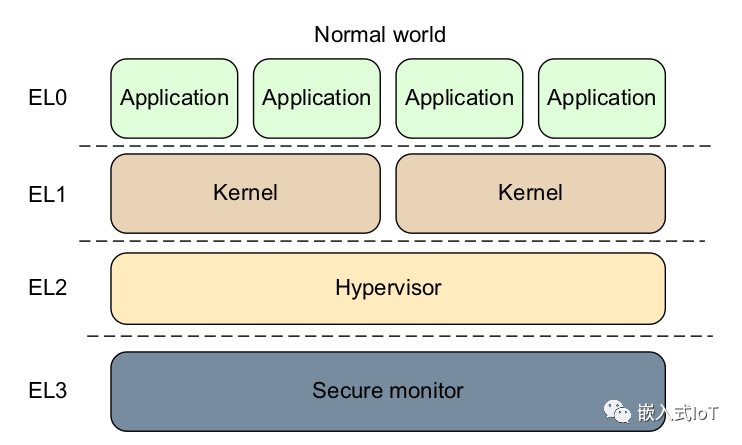

其實這并不是芯片上電后執行的第一個程序，還運行了一個叫start.elf的文件，該文件會加載kernel8.img。通過測試得知，樹莓派其實在kernel8.img的入口的第一條指令是在el2下的。關于el3，el2,el1,el0可以看下面的圖進行理解。

應用程序運行在EL0上，此時可以訪問的寄存器很有限，比如我們安卓手機安裝的app，其實都是運行在EL0的。而EL1是運行Kernel的，比如Linux的或者是rt-thread。

到了EL2就是提供了虛擬化的實現，這一層涉及到虛擬化，在服務器上用的比較多。

然后就是EL3，這個比較厲害，權限比較大，基本上可以訪問所有寄存器，而且電源管理，也在里面。另外這個就類似于一個電梯，打通了安全與非安全的通道。

樹莓派啟動內核在EL2里面，那么我們知道操作系統運行在EL1的非安全模式下，安全模式是對于安全應用場景的，這里不做考慮，但是如果要訪問GIC的組，一般是在安全模式。

目的就是從EL2->EL1。

// enable AArch64 in EL1
 mov     x0, #(1 << 31) // AArch64
 orr     x0, x0, #(1 << 1) // SWIO hardwired on Pi3
 msr     hcr_el2, x0
 mrs     x0, hcr_el2

 // change execution level to EL1
 mov     x2, #0x3c4
 msr     spsr_el2, x2        // 1111000100
 adr     x2, .L__in_el1
 msr     elr_el2, x2
 eret                        // exception return. from EL2. continue from .L__in_el1

主要就是使能el1在64位模式下運行，然后配置系統從EL2->>EL1,采用的是eret指令，該指令會將pc指針指向elr_el2對應的地址。

如果我們想要樹莓派在el3上運行，可以采用MVC指令進行模式切換。

svc,hvc,smc指令切換，對EL1~3有三種不同的中斷向量。

不想進行指令切換，最簡單的辦法，就是編譯一個鏈接地址為0的固件，在config.txt中寫下

armstub=kernel8.img

此時，系統從el3運行，并且起始地址為0。和芯片上電執行第一條指令模式類似。

3.不同異常級別需要注意的問題

既然涉及到異常級別，那就不得不說一下使用異常級別需要注意的問題了。安全和非安全這是物理隔離的，但是異常級別卻是需要進行切換的。比如我們從非安全到安全，是不能直接切換過去的，需要借助el3這個電梯，可以借助這個過去。

然后就是你在el1上訪問某些寄存器的時候，突然系統hard fault，這時就要看aarch64的芯片手冊了，看這個寄存器是在那個異常級別下可以訪問的。有些寄存器在不對應的異常級別，讀為零，寫無效。比如GIC的某些寄存器。

異常級別對于芯片的體系架構非常重要，做底層開發，離不開體系架構知識，做上層開發理解芯片體系架構更好，設計更加符合芯片設計的產品，做更加性能優化的產品是非常好的。
