前言

隨著芯片技術的發展，嵌入式已經不再是傳統的單片機開發模式，需要一些硬件操作的板子，現在qemu這種模擬硬件的手段非常好，通過直接在電腦上仿真后，然后再移植到真實的設備上，這樣大大減少了下載程序的時間，同時也方便問題的定位和分析，通過這種方式，進行業務邏輯層的開發更加的高效合理。本文主要介紹在qemu上搭建樹莓派3b的開發環境。

準備條件：

Ubuntu16.04

下面的實驗步驟在Ubuntu16.04上進行，盡量保證環境的一致性。

01

代碼編譯

對于一個環境，我們往往需要進行源代碼工程的構建，所以現在我們選擇的是rt-thread操作系統進行相關的開發工作。

1.1 工具鏈的準備

推薦采用gcc-arm-8.3-2019.03-x86_64-aarch64-elf進行源代碼的編譯，由于官方下載速度非常慢，所以我放到網盤上提供下載。

鏈接: https://pan.baidu.com/s/1ZAba3xbhad-BnimCo5VDGA

提取碼: a6t5

解壓到opt目錄下。

1.2 編譯rtt工程

在github上的rt-thread上進行下載

git clone git@github.com:RT-Thread/rt-thread.git

切換到rt-thread/bsp/raspberry-pi/raspi3-64目錄，輸入scons開始編譯

最后生成kernel8.img文件就是可執行文件。

02

qemu的安裝

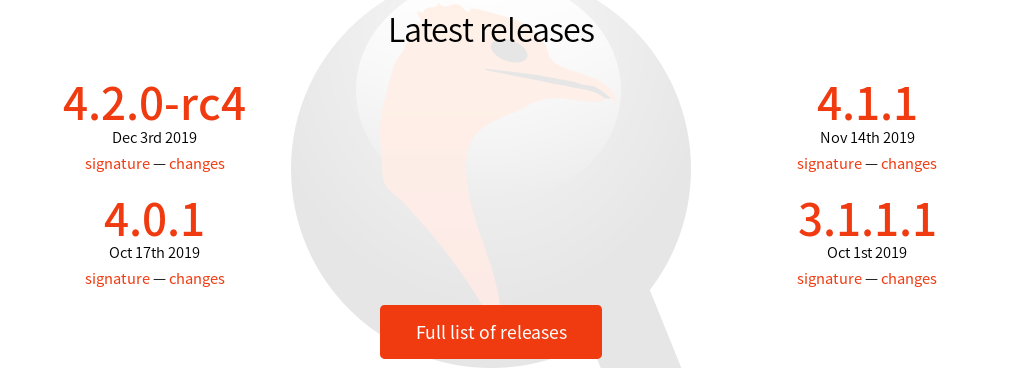

直接通過Ubuntu進行sudo apt-get install qemu安裝的qemu版本較低，不支持arrch64體系架構，所以我們需要去下載安裝最新版本的qemu，到官網上下載即可。

下載完成后解壓文件。

或者從github中clone代碼

git clone git@github.com:qemu/qemu.git

git submodule update --init --recursive

2.1 編譯qemu

由于最新版本的qemu只是源代碼，所以還需要進行qemu的編譯。

查看當前所有支持命令

./configure --help|less

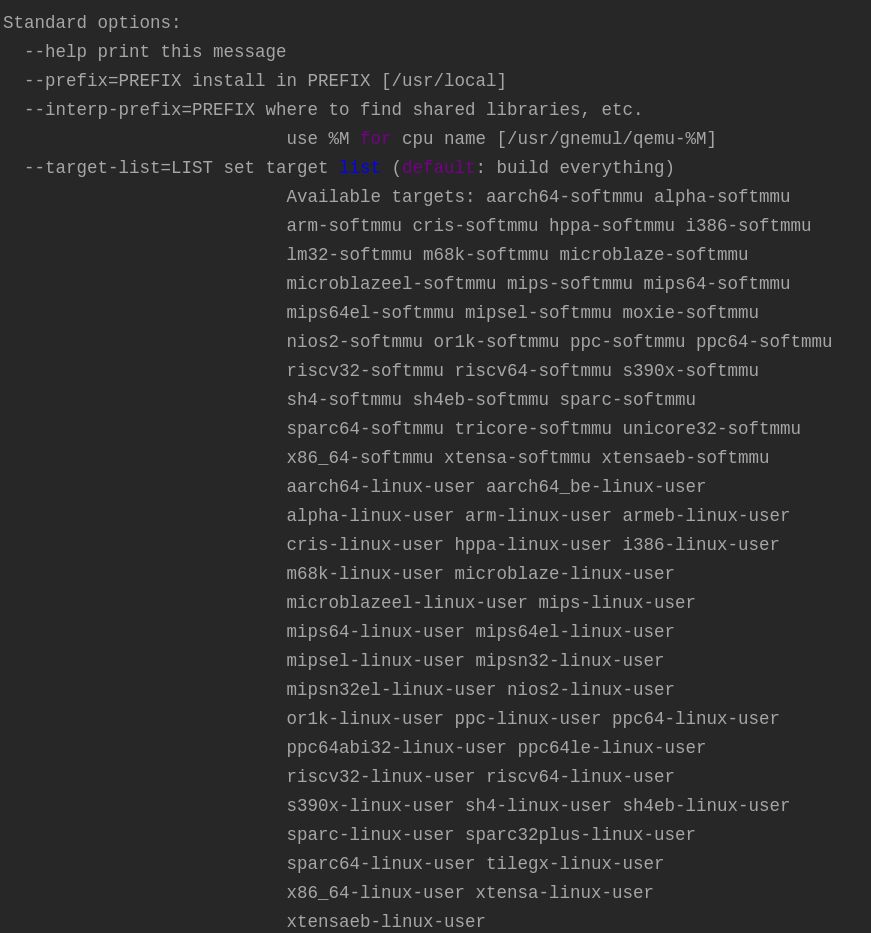

可以看到如下信息

其中我們可以看到aarch64-softmmu,aarch64-linux-user,aarch64_be-linux-user。對于這三個編譯選項：

aarch64-softmmu:

一般選擇，用來跑os的，已經開了軟件mmu。

aarch64-linux-user：

用于跑app

aarch64_be-linux-user ：

與上面不同的是，用來跑big-endian的app程序。

編譯

./configure --target-list=arm-softmmu,aarch64-softmmu --enable-debug --enable-sdl

make

make install

03

運行raspi鏡像

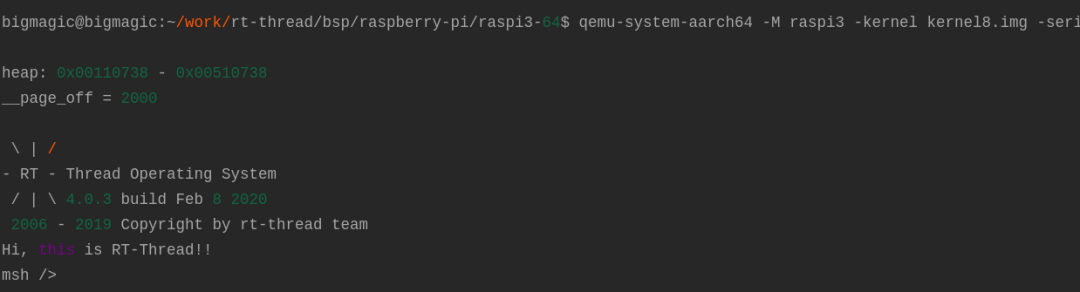

正常情況下，當安裝完成后，在控制臺輸入qemu-system-aarch64 -M raspi3 -kernel kernel8.img -serial null -serial stdio就可以看到程序正常的運行起來了。

3.1 啟動調試

如果要啟動調試，可以輸入以下的命令

qemu-system-aarch64 -M raspi3 -kernel rtthread.elf -serial null -serial stdio -s -S

-S 表示guest虛擬機一啟動就會暫停

-s 表示監聽tcp:1234端口等待GDB的連接

第一步：

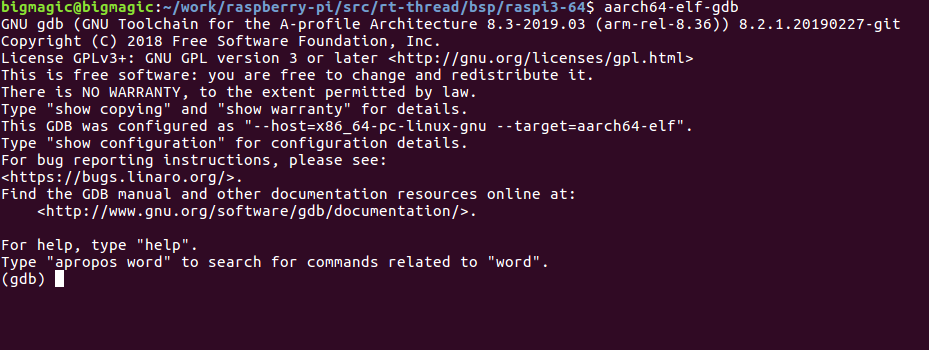

開一個窗口，輸入aarch64-elf-gdb.

第二步：

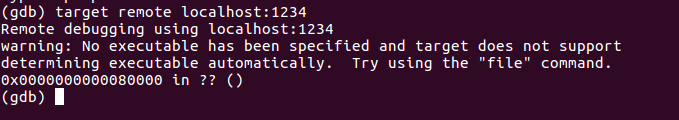

等待連接操作，然后輸入target remote localhost:1234連接

第三步：

打開需要調試的文件，輸入路徑file /home/bigmagic/work/raspberry-pi/src/rt-thread/bsp/raspi3-64/rtthread.elf這個路徑是需要調試的文件。

到這里就配置完成了。

3.2 調試技巧

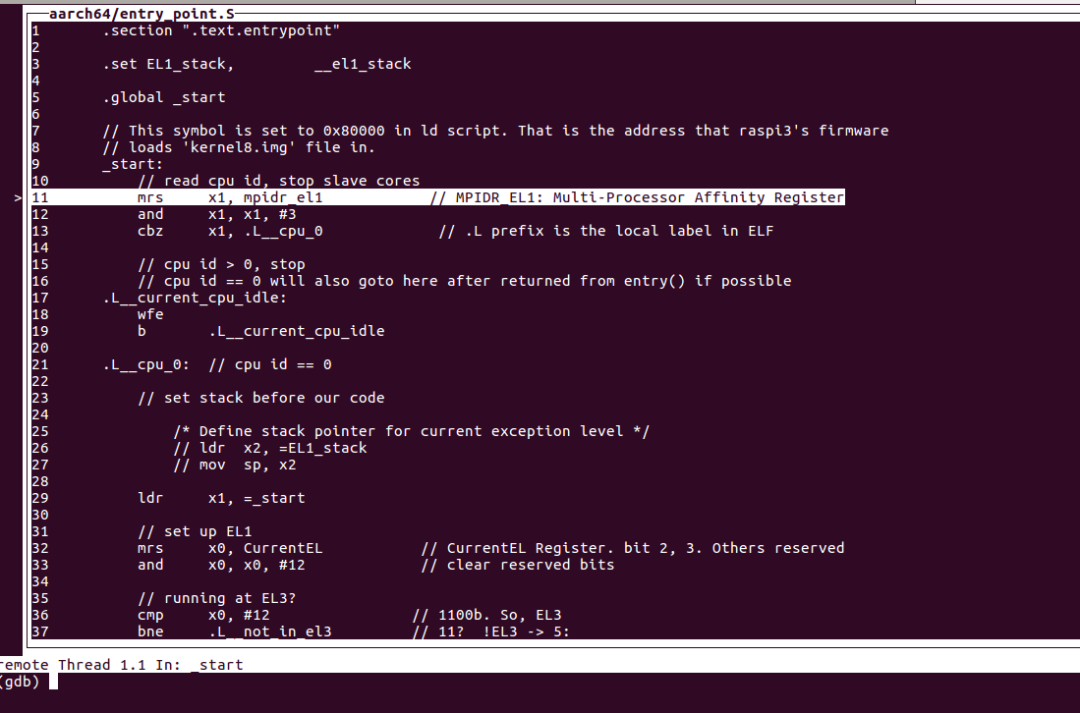

首先可以輸入layout src打開源代碼顯示窗口。

斷點

輸入斷點可以是函數名稱，可以是行號，可以是某個文件的具體函數。

break main //也可以寫 b main

或者文件的第20行。

break 20

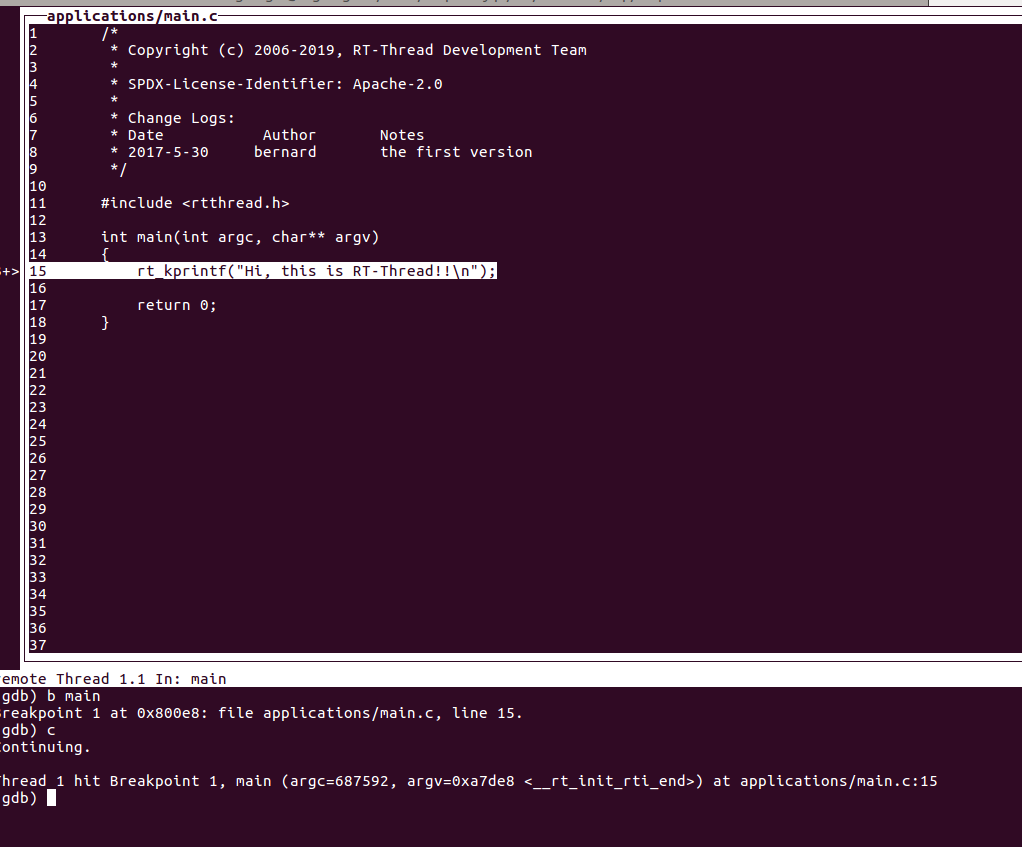

演示效果如下：

其中c是continue的簡寫。會向下執行，執行到斷點處。

如果我們想刪除某個斷點，有兩種方法：

1 delete 命令 簡寫d

delete break 刪除所有的斷點

delete break n 刪除某個斷點 n為斷點號

2 clear 命令

clear 行號 刪除設在某一行的斷點

查看斷點信息：info b 查看所有斷點信息。

單步調試

進入函數內部單步調試step,簡寫s。

安裝函數一行一行執行next，簡寫n。

04

總結

嵌入式開發過程中，往往避免不了與硬件打交道，但是通過qemu這種模擬硬件的方式，往往能夠很好的加快調試的手段，在出現問題的時候，可以借助gdb等調試工具進行分析，也加快了開發的速度，是一種比較好的手段。
