1.基本概念

總線

總線代表著同類設備需要共同遵守的工作時序，不同的總線對于物理電平的要求是不一樣的，對于每個比特的電平維持寬度也是不一樣，而總線上傳遞的命令也會有自己的格式約束。如I2C總線、USB總線、PCI總線等等。以I2C總線為例，在同一組I2C總線上連接著不同的I2C設備。

設備

設備代表真實的、具體的物理器件，在軟件上用器件的獨特的參數屬性來代表該器件。如I2C總線上連接的I2C從設備都有一個標識自己的設備地址，由這個設備地址來確定主設備發過來的命令是否該由它來響應。

驅動

簡單的說驅動代表著操作設備的方式和流程。

Linux總線設備框架的工作原理

如果想要弄清楚I2C驅動框架，必須深刻的理解Linux的總線設備框架。之所以會形成這樣的框架，很重要的原因是為了代碼的復用性。因?yàn)轵?qū)動和設備的關系是一對多的，對于相同類型的不同的設備，可共用同一套驅動程序接口。為了提高驅動的可移植性，Linux抽象出一套管理資源的函數。設備是存在的硬件，在設備里包含自己的屬性，也包含需要用到的資源。

總線的作用就是在軟件層面上對設備和驅動進行管理，設備要讓系統感知到自己的存在，所以需要向總線去注冊設備，驅動同樣也要向總線去注冊。對于總線，有I2C總線，Platform總線等等。但是Platform是虛擬總線。

對于總線上設備與驅動的匹配，由總線負責，設備在注冊的時候，總線會遍歷注冊在總線上的驅動，如果名字相同，則匹配上了，此時調用驅動程序的probe函數。同樣的驅動在注冊的時候，也會遍歷總線上的設備，如果匹配上（名字一樣），則也會調用驅動程序的probe函數。

2.I2C傳輸協議

---

對于I2C來說，有如下的特點：

1.一條串行數據線(SDA),一條串行時鐘線(SCL)

2.每個接到總線上的器件都可以使用軟件根據它的唯一地址來識別。

3.串行的8位雙向數據傳輸，位速率在標志模式下可達100kbit/s，在快速模式下可達400kbit/s。在高速模式下可達3.4Mbit/s。

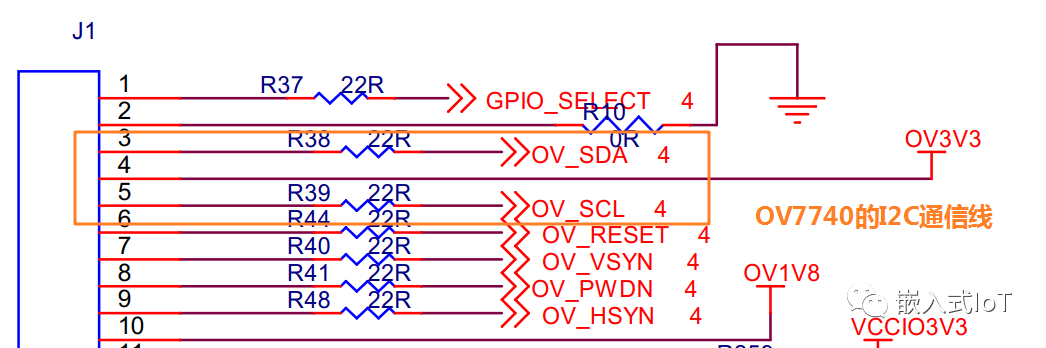

下面來看一下具體的硬件連接

以上是TFS上的攝像頭I2C的連接方式，只有兩根線即可實現數據的傳輸。在傳輸過程中，需要注意以下三種類型的信號：

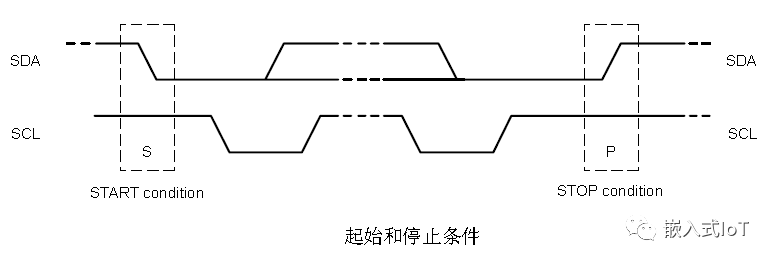

(1)開始信號(S)：SCL為高電平時,SDA由高向低電平跳變，開始傳輸數據

(2)結束信號(P)：SCL為高電平時,SDA由低向高電平跳變，結束傳輸數據

(3)響應信號(ACK):接收器在接收到8位數據后，在第9個時鐘周期，拉低SDA的電平

以上就是I2C的硬件層與協議層的基本概述，這部分可以作為基本認知。

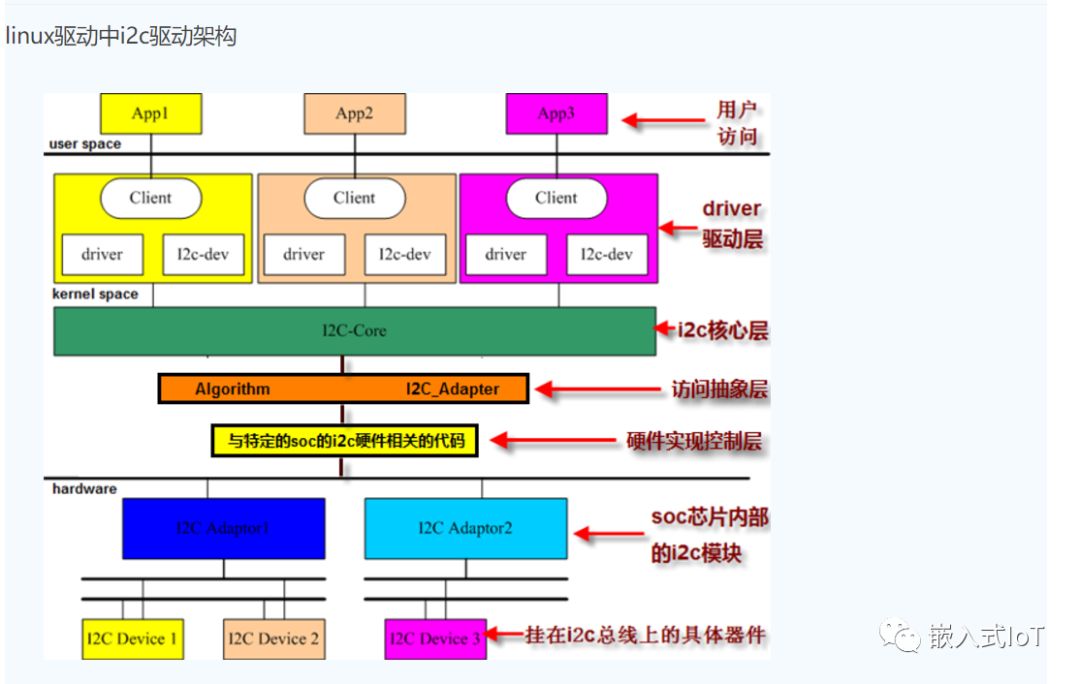

3.Linux下I2C驅動程序的體系結構

---

對于Linux下的I2C驅動，其體系結構的組成主要分為三個部分

(1)I2C核心：I2C核心提供了I2C總線驅動和設備驅動的注冊，注銷方法，I2C通信方法(”algorithm”)上層的，與具體適配器無關的代碼以及探測設備，檢測設備地址的上層代碼等。

(2)I2C總線驅動：I2C總線驅動是對I2C硬件體系結構中適配器端的實現，適配器可由CPU控制，甚至可以直接集成在CPU內部。

(3)I2C設備驅動：I2C設備驅動(也稱為客戶驅動)是對I2C硬件體系結構中設備端的實現，設備一般掛接在受CPU控制的I2C適配器上，通過I2C適配器與CPU交換數據。

比較重要的文件

\kernel\drivers\i2c\i2c-core.c

這個文件實現了 I2C 核心的功能以及/proc/bus/i2c*接口。同時對I2C底層的收發函數進行封裝。會調用i2c_transfer ，里面實現了adap->algo->master_xfer(adap, msgs, num)

kernel\drivers\i2c\i2c-dev.c

該函數注冊了一個設備文件的功能，也就是注冊了一個字符設備驅動程序，可以通過/dev/i2c-0(i2c-0, i2c-1,…, i2c-10,…)找到具體的I2C適配器，這個I2C設備的主設備號為89，次設備號0～255。通過訪問這個接口，可以通過open()、 write()、 read()、 ioctl()和 close()等來訪問這個設備。

kernel\drivers\i2c\busses\i2c-v12-jz.c

該函數對君正的x1000底層的I2C操作控制函數，通過設置寄存器來進行I2C的控制。其最底層的收發函數都在該文件里定義。重要的是i2c_jz_algorithm，其中algorithm實現了對底層寄存器的操作。

比較重要的結構體

i2c_driver、 i2c_client、 i2c_adapter 和 i2c_algorithm這四個結構體十分的關鍵

i2c_driver

對應一套驅動方法，是純粹的用于輔助作用的數據結構，它不對應于任何的物理實體。

i2c_client

對應于真實的物理設備，每個 I2C 設備都需要一個 i2c_client 來描述。i2c_client 一般被包含在 I2C 字符設備的私有信息結構體中。

i2c_adpater

用來匹配i2c_driver與i2c_client。即 i2c_client 依附于 i2c_adpater。由于一個適配器上可以連接多個 I2C 設備， 所以一個 i2c_adpater 也可以被多個 i2c_client 依附， i2c_adpater 中包括依附于它的 i2c_client 的鏈表 。

i2c_algorithm

struct i2c_algorithm{
 //i2c模式下，收發函數接口
 int (*master_xfer)(struct i2c_adapter *adap, struct i2c_msg *msgs,int num);
 //用于SMBUS模式下，收發函數接口
 int (*smbus_xfer) (struct i2c_adapter *adap, u16 addr,  unsigned short flags, char read_write,  u8 command, int size, union i2c_smbus_data *data);
 //用于檢查I2C主控制器所支持訪問接口，如I2C_FUNC_SMBUS_BYTE,查看是否支持smbus單字節讀取和寫操作
 u32 (*functionality) (struct i2c_adapter *);
}

該函數主要實現其I2C底層的操作

4.GC0328攝像頭I2C實例分析

---

對于攝像頭驅動程序，首先要知道如何讓攝像頭能夠正常工作。

第一步：攝像頭上電

在這一步的工作中，可以控制相關的GPIO進行攝像頭使能，控制RESET及POWERON來讓攝像頭正常工作。

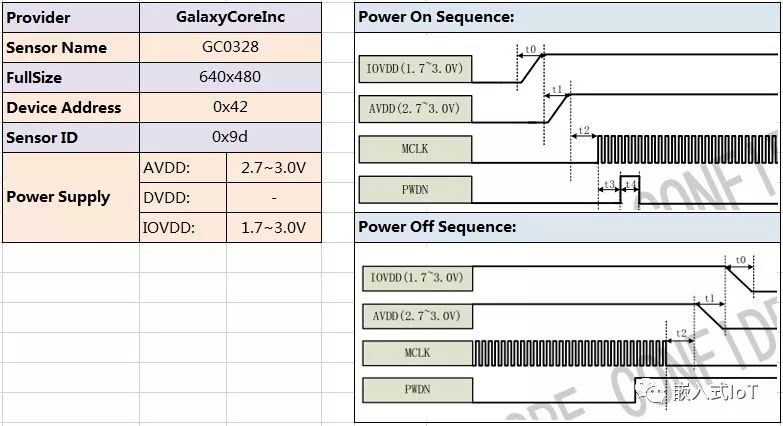

GC0328的上電時序如下圖所示：

第二步：給攝像頭提供時鐘

這一步也比較的關鍵，對于攝像頭來說，其時鐘就是心跳，如果要讓攝像頭正常的工作，則需要x1000的CIM提供24MHz的時鐘給攝像頭。

第三步：配置攝像頭的寄存器

對于一個攝像頭sensor，需要其輸出指定大小及指定格式的圖片，則需要配置攝像頭的寄存器。而配置攝像頭寄存器就是需要通過I2C來進行配置。

第四步：配置CIM

x1000內部的攝像頭接口控制模塊，可以將攝像頭數據進行處理，可以進行幀錯誤檢查以及數據的傳輸。這部分的控制需要那些CIM相關的寄存器來完成。

第五步：?jiǎn)?dòng)CIM

配置及初始化完成后就可以啟動攝像頭了，CIM負責數據傳輸及產生相應的中斷。

以上是攝像頭初始化的一個完整的過程，對于攝像頭初始化部分，I2C又是如何進行初始化及設置的呢？這也是本文的重點。

根據前面的總線設備驅動的框架，有driver那么肯定會有device。這兩者的匹配靠的是.id_table

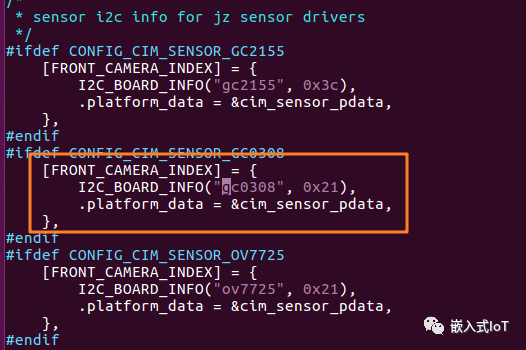

對于gc0308，具體可以通過kernel/arch/mips/xburst/soc-x1000/chip-x1000/halley2/common/i2c_bus.c

可以看到向I2C總線注冊的device的是gc0308

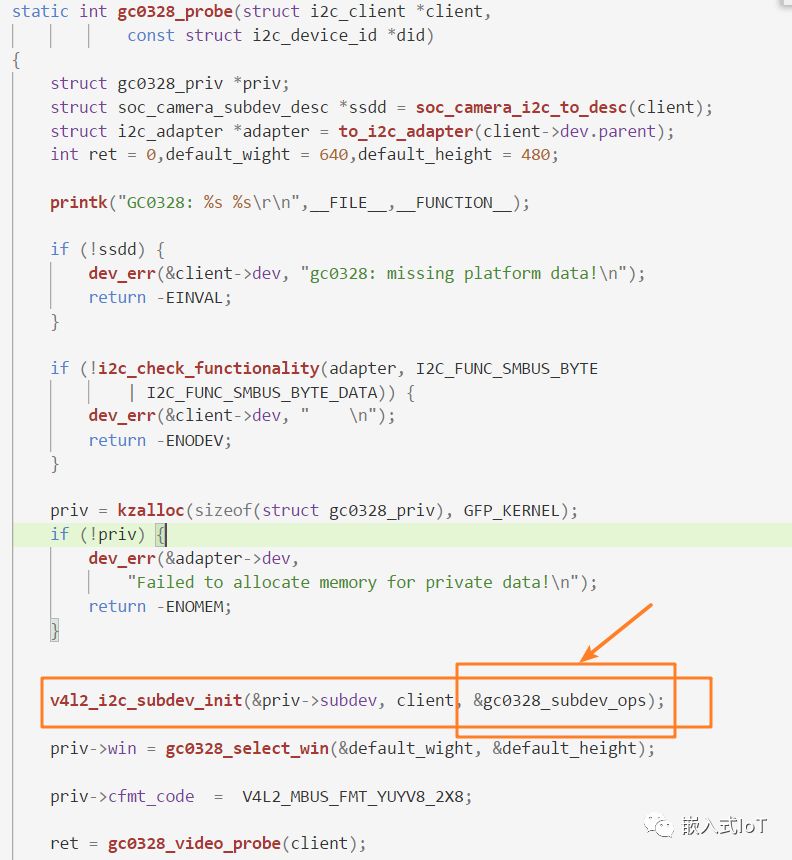

如果匹配上了，則調用driver的.probe函數。下面我們來看一下該函數具體做了什么事情。

在probe函數中，主要向v412_i2c_subdev提供了一個可操作的client，也就是相當于I2C的操作函數的接口交給V4L2視頻驅動框架來進行管理。向V4L2視頻驅動框架提供的函數如下：

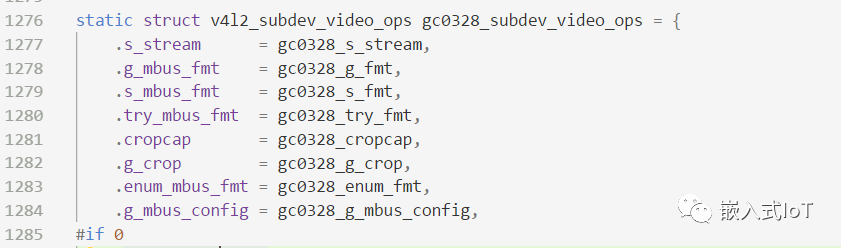

第一個結構體是有關視頻操作的接口，比如設備gc0328的輸出格式，得到當前的視頻輸出格式等等

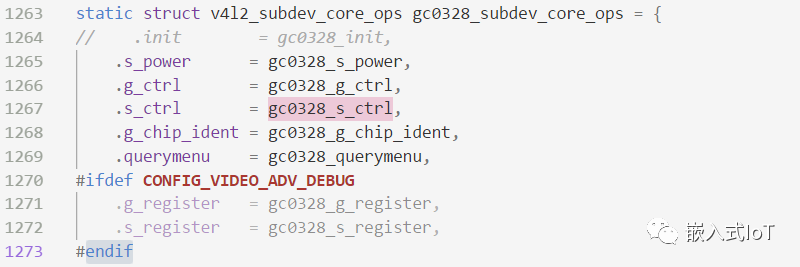

第二個結構體是控制camera上電與斷電，以及控制白平衡，對焦的其他的參數

通過V4L2的I2C子設備控制來進行設置。下面來基本分析一下其調用過程：

當應用程序通過ioctl傳遞VIDIO_S_FMT,是可以設置攝像頭輸出的格式

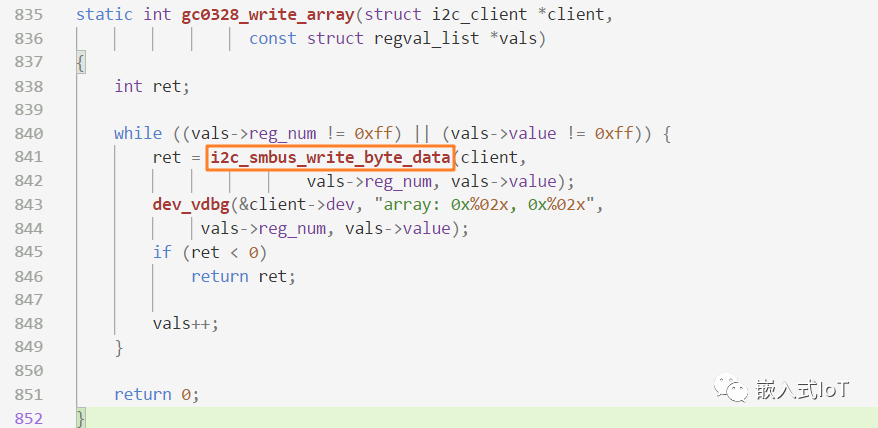

然后看一下寫寄存器的過程

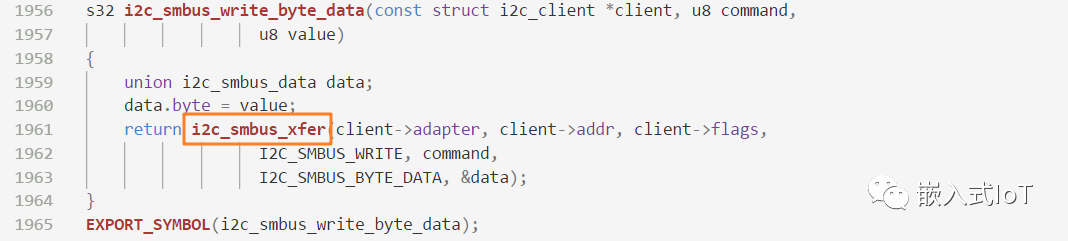

調用了i2c_smbus_write_byte_data該函數在kernel\drivers\i2c\i2c-core.c,這樣就進入了i2c總線操作函數中。

該函數會調用i2c_smbus_xfer

為什么不滿足條件，可以看注冊的i2c的平臺設備，在kernel\drivers\i2c\busses\i2c-v12-jz.c路徑下

有個i2c_algorithm的結構體

struct i2c_algorithm{
 //i2c模式下，收發函數接口
 int (*master_xfer)(struct i2c_adapter *adap, struct i2c_msg *msgs,int num);
 //用于SMBUS模式下，收發函數接口
 int (*smbus_xfer) (struct i2c_adapter *adap, u16 addr,  unsigned short flags, char read_write,  u8 command, int size, union i2c_smbus_data *data);
 //用于檢查I2C主控制器所支持訪問接口，如I2C_FUNC_SMBUS_BYTE,查看是否支持smbus單字節讀取和寫操作
 u32 (*functionality) (struct i2c_adapter *);
}

所以只會向下執行，當執行到i2c_smbus_xfer_emulated ，會調用

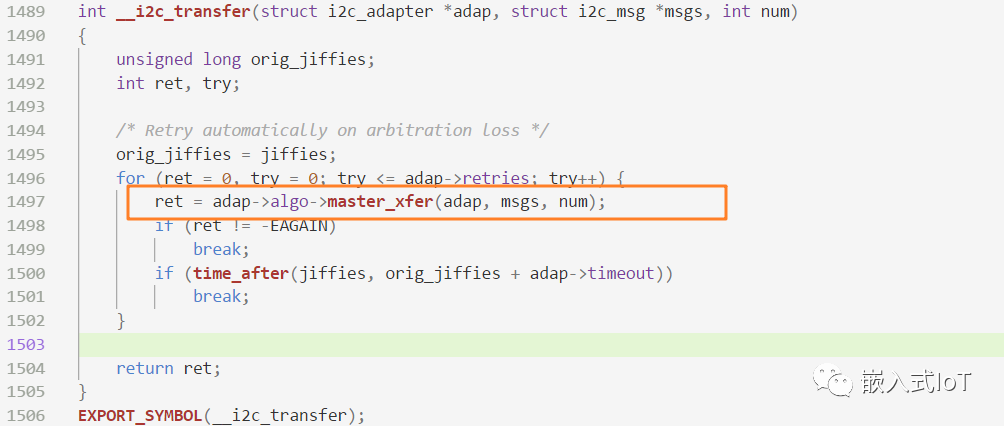

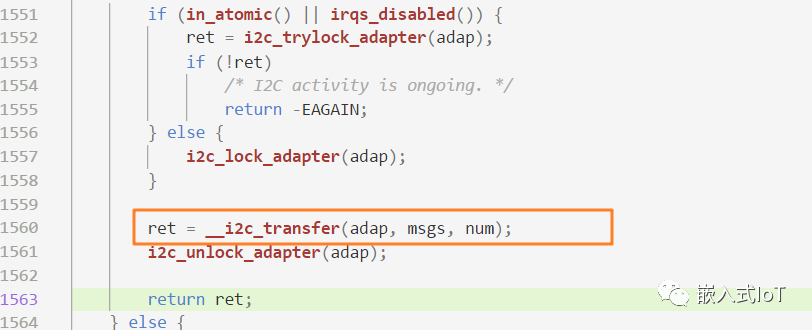

該函數會調用

最后調用到kernel\drivers\i2c\busses\i2c-v12-jz.c的最底層的實現

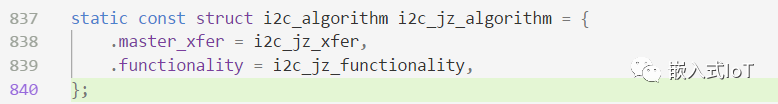

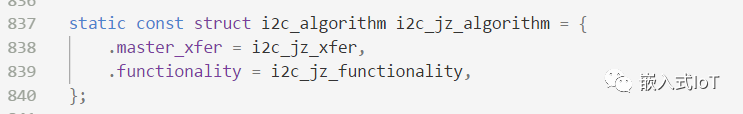

在kernel\drivers\i2c\busses\i2c-v12-jz.c函數中

這個函數指向i2c_jz_xfer

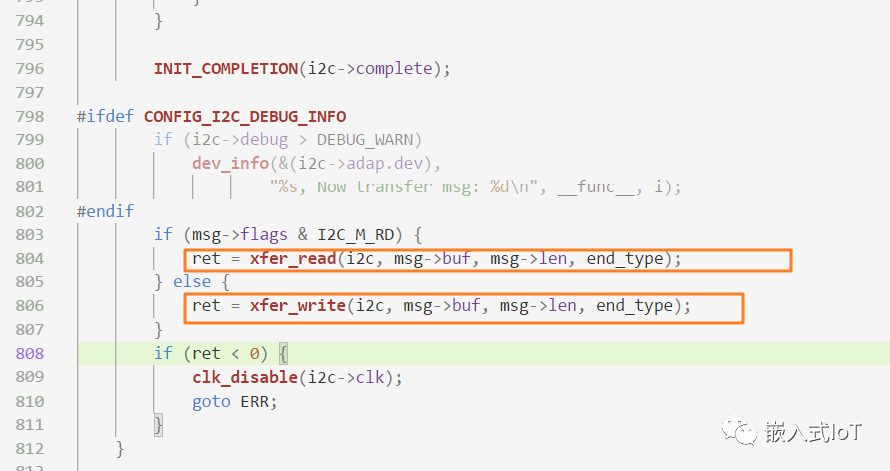

在這個函數中，實現了I2C的讀寫，可以根據傳遞的flag進行判斷是讀操作函數寫操作

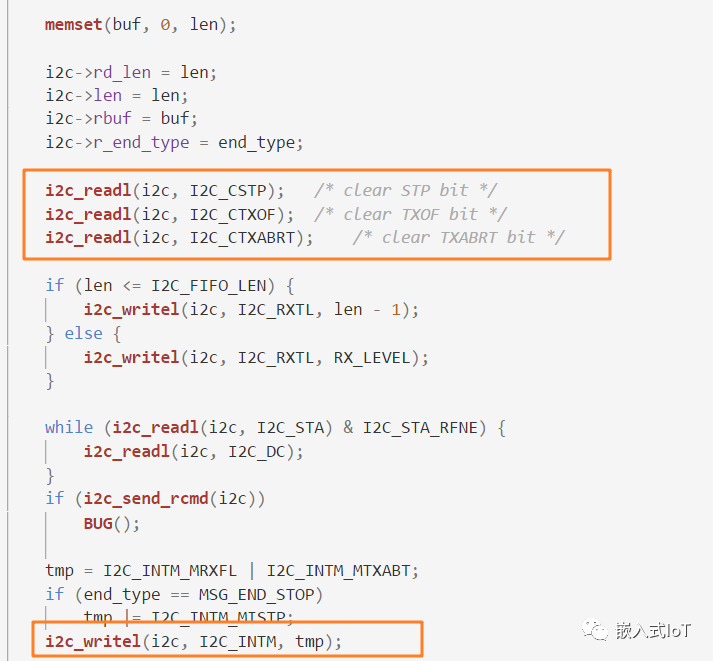

最底層操作寄存器來實現其讀寫函數

到這里，一個I2C完整的傳輸流程就完成了。

5.總結

---

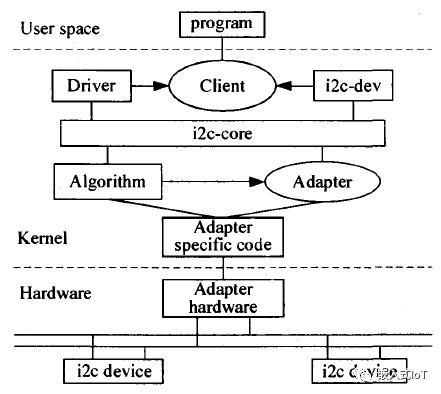

對于I2C完整的傳輸協議，最重要的是弄清楚總線驅動程序的框架，因?yàn)镮2C也是屬于總線框架。對于I2C總線設備框架的模型，可以用下圖來說明：

也就是device與driver同時向i2c總線上注冊。當注冊在總線上時，可以通過id_table進行匹配，匹配上之后會調用driver的.probe函數。對于一般的I2C設備，可以在probe函數中注冊一個字符設備驅動，從而應用層可以通過open函數打開/dev/i2c-0等設備節點。從而對I2C設備進行讀寫操作。而攝像頭部分，直接將控制接口傳遞給V4L2進行管理，這樣通過視頻設備驅動框架進行攝像頭調節，從而達到控制的目的。
