對于Linux的驅動程序，需要遵循一定的框架結構。嵌入式Linux的學習其實并不難，只要深入理解Linux的框架，寫起來也可以得心應手。

1.linux函數調用過程

1.1 系統函數調用的意義

在Linux的中，有一個思想比較重要：一切皆文件。

也就是說，在應用程序中，可以通過open，write，read等函數來操作底層的驅動。

比如操作led，函數如下

//點燈 fd1 = open("/dev/led",O_RDWR);
write(fd1,&val,4); //寫文本文件 fd2 = open("hello.txt",O_RDWR)
write(fd2,&val,4);

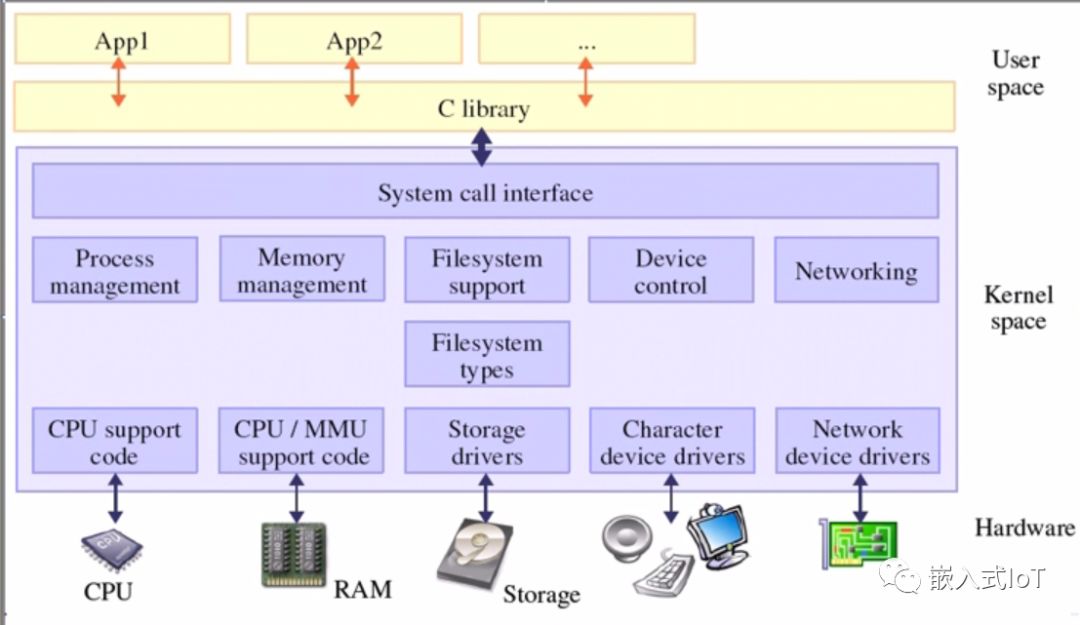

一般的，進程是不能訪問內核的。它不能訪問內核所占內存空間也不能調用內核函數。CPU硬件決定了這些（這就是為什么它被稱作"保護模式"）。為了和用戶空間上執行的進程進行交互，內核提供了一組接口。透過該接口，應用程序能夠訪問問硬件設備和其它操作系統資源。這組接口在應用程序和內核之間扮演了使者的角色，應用程序發送各種請求。而內核負責滿足這些請求(或者讓應用程序臨時擱置)。

實際上提供這組接口主要是為了保證系統穩定可靠。避免應用程序肆意妄行，惹出大麻煩。

下面是printf()串口打印調用的過程。

1.2 系統函數的調用過程

當應用程序調用open,read,write等函數時，最終會調用驅動中的fopen,fwrite,fread等函數。其過程如下

1.當應用程序調用open，read，ioctl等函數(C庫)時，會觸發一個系統異常SWI。

2.當觸發異常時，會進入到內核系統調用接口(system call interface)，會調用sys_open,sys_read,sys_write。

3.然后會進入虛擬文件系統(VFS)virtual filesystem。

4.最后進入到驅動函數的open，read，write函數，read函數的本質就是copy_to_user,而write函數就是copy_from_user。

1.3 用戶空間與內核空間

Linux的操作系統分為內核態和用戶態，內核態完成與硬件的交互，比如讀寫內存，硬件操作等。用戶態運行上層的程序，比如Qt等。分成這兩種狀態的原因是即使應用程序出現異常，也不會使操作系統崩潰。

值得注意的是，用戶態和內核態是可以互相轉換的。每當應用程序執行系統調用或者被硬件中斷掛起時，Linux操作系統都會從用戶態切換到內核態;當系統調用完成或者中斷處理完成后，操作系統會從內核態返回到用戶態，繼續執行應用程序。

2.驅動程序的框架

在理解設備框架之前，首先要知道驅動程序主要做了以下幾件事

1.將此內核驅動模塊加載到內核中

2.從內核中將驅動模塊卸載

3.聲明遵循的開源協議

2.1 Linux下的設備

Linux下分成三大類設備：

字符設備：字符設備是能夠像字節流一樣被訪問的設備。一般來說對硬件的IO操作可歸結為字符設備。常見的字符設備有l(wèi)ed，蜂鳴器，串口，鍵盤等等。包括lcd與攝像頭驅動都屬于字符設備驅動。

塊設備：塊設備是通過內存緩存區訪問，可以隨機存取的設備，一般理解就是存儲介質類的設備，常見的字符設備有U盤，TF卡，eMMC，電腦硬盤，光盤等等

網絡設備：可以和其他主機交換數據的設備，主要有以太網設備，wifi，藍牙等。

字符設備與塊設備驅動程序的區別與聯系

1.字符設備的最小訪問單元是字節，塊設備是塊字節512或者512字節為單位

2.訪問順序上面，字符設備是順序訪問的，而塊設備是隨機訪問的

3.在linux中，字符設備和塊設備訪問字節沒有本質區別

網絡設備驅動程序的本質

提供了協議與設備驅動通信的通用接口。

簡單的說，對于字符設備驅動就是可以按照先后順序訪問，不能隨機訪問，比如LCD，camera，UART等等，這些是字符設備的代表。對于I2C也劃分為字符設備驅動程序，也可以細分為總線設備驅動程序。塊設備驅動程序就是可以隨機訪問的緩沖區。

2.2 驅動程序框架的一個例子

對于一個驅動程序，如果想讓內核知道，就準守一定的框架，下面來看一下一個最簡單的驅動程序的框架

#include  #include  //驅動程序入口函數 static int test_init(void) {
 printk("---Add---\n"); return 0;
} //驅動函數出口函數 static void test_exit(void) {
 printk("---Remove---\n");
} //告訴內核，入口函數 module_init(test_init); //告訴內核，出口函數 module_exit(test_exit);
MODULE_LICENSE("GPL"); //GPL GNU General Public License MODULE_AUTHOR("ZFJ"); //作者

如果要將上面的源碼編譯成驅動程序，還需要寫Makefile程序

obj-m:=test.o
KDIR:=/lib/modules/$(shell uname -r)/build
PWD:=$(shell pwd)

default:
 $(MAKE) -C $(KDIR) M=$(PWD) modules

clean:
 rm -rf .*.cmd *.o *.mod.c *.ko .tmp_versions *.order *symvers *Module.markers

其中需要解釋一下的是

$(MAKE) -C $(KDIR) M=$(PWD) modules

該命令是make modules命令的擴展，-C選項的作用是指將當前的工作目錄轉移到指定目錄，即（KDIR）目錄，程序到（shell pwd）當前目錄查找模塊源碼，將其編譯，生成.ko文件。

生成的.ko文件就是驅動程序，如果要將當前的驅動程序插入到內核中，可以在控制臺輸入

sudo insmod test.ko

該命令會執行test_init函數。如果要查看內核打印信息，可輸入dmesg。用lsmod可查看目前掛載的驅動程序。

如果要移除當前的驅動程序，可調用

sudo rmmod test

該函數會執行test_exit函數。

3.字符設備驅動程序解析

字符設備在Linux驅動中起到十分關鍵的作用。包括我們要實現的LCD驅動以及CAM驅動都屬于字符設備驅動。所以現在主要分析一下字符設備驅動程序的框架。

3.1 基本概念

對于了解字符設備驅動程序，需要知道的問題

(1)應用程序、庫、內核、驅動程序的關系

應用程序調用函數庫，通過文件的操作完成一系列的功能。作為Linux特有的抽象方式，將所有的硬件抽象成文件的讀寫。

(2)設備類型

字符設備、塊設備、網絡設備

(3)設備文件、主設備號、從設備號

有了設備類型的劃分，還需要進行進一步明確。所以驅動設備會生成字符節點，以文件的方式存放在/dev目錄下，操作時可抽象成文件操作即可。每個設備節點有主設備號和次設備號，用一個32位來表示，前12位表示主設備號，后20位表示次設備號。例如"/dev/fb0","/dev/fb1"或者"/dev/tty1","/dev/tty2"等等。

3.2 創建流程

第一步：寫出驅動程序的框架

前面在創建驅動程序的框架時，只是測試了安裝與卸載驅動，并且找到驅動程序的入口與出口。并沒有一個字符設備操作的接口。作為一個字符設備驅動程序，其open,read,write等函數是必要的。但是最開始還是要實現一個驅動程序的入口與出口函數。

#include  #include  static int __init dev_fifo_init() { return 0;
} static void __exit dev_fifo_exit() {
}
module_init(dev_fifo_init);
module_exit(dev_fifo_exit);

MODULE_LICENSE("Dual DSB/GPL");
MODULE_AUTHOR("ZHAO");

第二步：在驅動入口函數中申請設備號

一個字符設備或者塊設備都有一個主設備號和次設備號。主設備號和次設備號統稱為設備號。主設備號用來表示一個特定的驅動程序。次設備號用來表示使用該驅動程序的各設備。

//設備號 : 主設備號(12bit) | 次設備號(20bit) dev_num = MKDEV(MAJOR_NUM, 0); //靜態注冊設備號 ret = register_chrdev_region(dev_num,1,"dev_fifo"); if(ret < 0)
{ //靜態注冊失敗，進行動態注冊設備號 ret = alloc_chrdev_region(&dev_num,0,1,"dev_fifo"); if(ret < 0)
 {
 printk("Fail to register_chrdev_region\n"); goto err_register_chrdev_region;
 }
}

靜態分設備號的函數原型

register_chrdev_region(dev_t first,unsigned int count,char *name)

1：第一個參數：要分配的設備編號范圍的初始值, 這組連續設備號的起始設備號, 相當于register_chrdev（）中主設備號

2：第二個參數：連續編號范圍.   是這組設備號的大?。ㄒ彩谴卧O備號的個數）

3：第三個參數：編號相關聯的設備名稱. (/proc/devices); 本組設備的驅動名稱

其中動態分配的函數原型

int alloc_chrdev_region(dev_t *dev,unsigned int firstminor,unsigned int count,char *name);

1：這個函數的第一個參數，是輸出型參數，獲得一個分配到的設備號?？梢杂肕AJOR宏和MINOR宏，將主設備號和次設備號，提取打印出來，看是自動分配的是多少，方便我們在mknod創建設備文件時用到主設備號和次設備號。  mknod /dev/xxx c 主設備號 次設備號

2：第二個參數：次設備號的基準，從第幾個次設備號開始分配。

3：第三個參數：次設備號的個數。

4：第四個參數：驅動的名字

由于每個設備只有一個主設備號，所以如果用靜態分配設備號時，有可能會導致分配不成功，所以采用動態分配的方式。

注意，在入口函數中注冊，那么一定要記得在驅動出口函數中釋放

//釋放申請的設備號 unregister_chrdev_region(dev_num, 1);

第三步：創建設備類

這一步會在/sys/class/dev_fifo下創建接口

sysfs 文件系統總是被掛載在 /sys 掛載點上。雖然在較早期的2.6內核系統上并沒有規定 sysfs 的標準掛載位置，可以把 sysfs 掛載在任何位置，但較近的2.6內核修正了這一規則，要求 sysfs 總是掛載在 /sys 目錄上。

//創建設備類 cls = class_create(THIS_MODULE, "dev_fifo"); if(IS_ERR(cls))
{
 ret = PTR_ERR(cls); goto err_class_create;
}

第四步：初始化字符設備

在這一步中，會初始化一個重要的結構體，file_operations。

//初始化字符設備 cdev_init(&gcd->cdev,&fifo_operations);

該函數的原型為

cdev_init(struct cdev *cdev, const struct file_operations *fops)

第一個參數時字符設備結構體，第二個參數為操作函數

Linux使用file_operations結構訪問驅動程序的函數，這個結構的每一個成員的名字都對應著一個調用。

用戶進程利用在對設備文件進行諸如read/write操作的時候，系統調用通過設備文件的主設備號找到相應的設備驅動程序，然后讀取這個數據結構相應的函數指針，接著把控制權交給該函數，這是Linux的設備驅動程序工作的基本原理。

通常來說，字符設備驅動程序經常用到的5種操作

struct file_operations { ssize_t (*read)(struct file *，char *, size_t, loff_t *);//從設備同步讀取數據 ssize_t (*write)(struct file *,const char *, size_t, loff_t *); int (*ioctl) (struct  inode *,  struct file *, unsigned int, unsigned long);//執行設備IO控制命令 int (*open) (struct inode *, struct file *);//打開 int (*release)(struct inode *, struct file *);//關閉 };

第五步：添加設備到用戶操作系統

//添加設備到操作系統 ret = cdev_add(&gcd->cdev,dev_num,1); if (ret < 0)
{ goto err_cdev_add;
}

函數原型為

int cdev_add(struct cdev *p, dev_t dev, unsigned count)

第一個參數為cdev 結構的指針

第二個參數為設備起始編號

第三個參數為設備編號范圍

這一步的含義在于將字符設備驅動加入到操作系統的驅動數組中。當應用程序調用open函數時，會首先找到該設備的設備號，然后根據這個設備號找到相應file_operations。調用其中的open以及讀寫函數。

第六步：導出設備信息到用戶空間

//導出設備信息到用戶空間(/sys/class/類名/設備名) device = device_create(cls,NULL,dev_num,NULL,"dev_fifo%d",0); if(IS_ERR(device)){
 ret = PTR_ERR(device);
 printk("Fail to device_create\n"); goto err_device_create;
}

函數原型

struct device *device_create(struct class *class, struct device *parent, dev_t devt, void *drvdata, const char *fmt, ...)

第一個參數：struct class  指針，必須在本函數調用之前先被創建

第二個參數：該設備的parent指針。

第三個參數：字符設備的設備號，如果dev_t不是0,0的話，1個”dev”文件將被創建。

第四個參數：被添加到該設備回調的數據。

第五個參數：設備名字。

之前寫的字符類設備驅動，沒有自動創建設備節點，因為只使用了register_chrdev（）函數，只是注冊了這個設備。然后在系統啟動后，就要自己創建設備節點mknod，這樣雖然是可行的，但是比較麻煩。于是想在init函數里面，自動創建設備節點。

創建設備節點使用了兩個函數  class_create()和class_device_create()，當然在exit（）函數里，要使用class_destory()和class_device_desotry()注銷創建的設備節點！。

需要注意的是要使用該函數自動生成節點，內核版本至少在Linux2.6.32 。

到這里，一個字符設備驅動程序的基本流程就完成了。編譯好驅動程序，然后安裝到Linux中，用insmod加載模塊。可以在/dev/dev_fifo0看到自己創建的設備節點。相關源代碼可參考附錄。

4. 總結

Linux將所有的設備都抽象成文件，這樣的操作接口比較的統一，也給開發帶來很大的方便。通過將寫好的驅動程序裝載到內核可見的區域，使得內核感知到模塊的存在，然后用戶空間才能通過系統調用聯系到驅動，從而完成它的任務。

寫驅動程序需要按照一定的步驟，首先申明驅動的入口和出口，然后注冊設備號。接著填充file_operations結構體。引用程序通過調用open,read,或者write函數，最終調用到file_operations的open,read或者write函數，從而實現了從應用層到內核層的調用。

附錄：程序代碼

#include  #include  #include  #include  #include  #include  #include  //指定的主設備號 #define MAJOR_NUM  250  //自己的字符設備 struct mycdev { int len; unsigned char buffer[50]; struct cdev cdev; };

MODULE_LICENSE("GPL"); //設備號 static dev_t dev_num = {0}; //全局gcd  struct mycdev *gcd; //設備類 struct class *cls; //打開設備 static int dev_fifo_open(struct inode *inode, struct file *file) {
 printk("dev_fifo_open success!\n"); return 0;
} //讀設備 static ssize_t dev_fifo_read(struct file *file, char __user *ubuf, size_t size, loff_t *ppos) { int n; int ret; char *kbuf;

 printk("read *ppos : %lld\n",*ppos); if(*ppos == gcd->len) return 0; //請求大大小 > buffer剩余的字節數 :讀取實際記得字節數 if(size > gcd->len - *ppos)
 n = gcd->len  - *ppos; else n = size;

 printk("n = %d\n",n); //從上一次文件位置指針的位置開始讀取數據 kbuf = gcd->buffer + *ppos; //拷貝數據到用戶空間 ret = copy_to_user(ubuf,kbuf, n); if(ret != 0) return -EFAULT; //更新文件位置指針的值 *ppos += n;

 printk("dev_fifo_read success!\n"); return n;
} //寫設備 static ssize_t dev_fifo_write(struct file *file, const char __user *ubuf, size_t size, loff_t *ppos) { int n; int ret; char *kbuf;

 printk("write *ppos : %lld\n",*ppos); //已經到達buffer尾部了 if(*ppos == sizeof(gcd->buffer)) return -1; //請求大大小 > buffer剩余的字節數(有多少空間就寫多少數據) if(size > sizeof(gcd->buffer) - *ppos)
 n = sizeof(gcd->buffer) - *ppos; else n = size; //從上一次文件位置指針的位置開始寫入數據 kbuf = gcd->buffer + *ppos; //拷貝數據到內核空間 ret = copy_from_user(kbuf, ubuf, n); if(ret != 0) return -EFAULT; //更新文件位置指針的值 *ppos += n; //更新dev_fifo.len  gcd->len += n;

 printk("dev_fifo_write success!\n"); return n;
} //設備操作函數接口 static const struct file_operations fifo_operations = { .owner = THIS_MODULE,
 .open  = dev_fifo_open,
 .read  = dev_fifo_read,
 .write = dev_fifo_write,
}; //模塊入口 int __init dev_fifo_init(void) { int ret; struct device *device; //動態申請內存 gcd = kzalloc(sizeof(struct mycdev), GFP_KERNEL); if(!gcd){ return -ENOMEM;
 } //設備號 : 主設備號(12bit) | 次設備號(20bit) dev_num = MKDEV(MAJOR_NUM, 0); //靜態注冊設備號 ret = register_chrdev_region(dev_num,1,"dev_fifo"); if(ret < 0){ //靜態注冊失敗，進行動態注冊設備號 ret = alloc_chrdev_region(&dev_num,0,1,"dev_fifo"); if(ret < 0){
 printk("Fail to register_chrdev_region\n"); goto err_register_chrdev_region;
 }
 } //創建設備類 cls = class_create(THIS_MODULE, "dev_fifo"); if(IS_ERR(cls)){
 ret = PTR_ERR(cls); goto err_class_create;
 } //初始化字符設備 cdev_init(&gcd->cdev,&fifo_operations); //添加設備到操作系統 ret = cdev_add(&gcd->cdev,dev_num,1); if (ret < 0)
 { goto err_cdev_add;
 } //導出設備信息到用戶空間(/sys/class/類名/設備名) device = device_create(cls,NULL,dev_num,NULL,"dev_fifo%d",0); if(IS_ERR(device)){
 ret = PTR_ERR(device);
 printk("Fail to device_create\n"); goto err_device_create;
 }
 printk("Register dev_fito to system,ok!\n"); return 0;

err_device_create:
 cdev_del(&gcd->cdev);

err_cdev_add:
 class_destroy(cls);

err_class_create:
 unregister_chrdev_region(dev_num, 1);

err_register_chrdev_region: return ret;

} void __exit dev_fifo_exit(void) { //刪除sysfs文件系統中的設備 device_destroy(cls,dev_num ); //刪除系統中的設備類 class_destroy(cls); //從系統中刪除添加的字符設備 cdev_del(&gcd->cdev); //釋放申請的設備號 unregister_chrdev_region(dev_num, 1); return;
}


module_init(dev_fifo_init);
module_exit(dev_fifo_exit);
MODULE_LICENSE("Dual DSB/GPL");
MODULE_AUTHOR("ZHAO");
