作為物聯網IOT的Things，溫濕度傳感器也是一個重要的研究對象。本文以DHT11為主要的研究對象，通過對該傳感器的研究，分析一下具體的使用方法。

1. 說明

DHT11數字溫濕度傳感器是一款含有已校準數字信號輸出的溫濕度復合傳感器

采集范圍：溫度0-50°±2°，濕度：20-90%RH。

供電電壓：5V。

外觀如下圖所示：

2. 工作原理

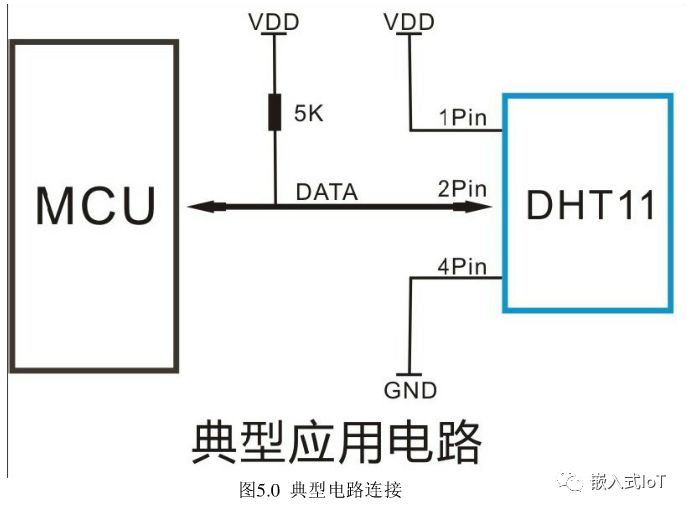

對于DHT11傳感器的工作原理，首先需要從典型的應用電路說起

數字溫濕度傳感器采用單數據格式，單個數據引腳完成輸入輸出單向傳輸。

2.1 工作時序

由于DHT11需要與主控進行通信，所以必須要涉及到通信時序。也就是約定好通信規則。那么對于DHT11溫濕度傳感器的通信時序又是怎樣的呢？

該傳感器通信是通過奧松電子有限公司開發的單總線協議和主控進行數據通信?？梢苑譃橐韵滤膫€步驟

(1)主機發起開始信號

(2)主機等待接收DHT11響應信號

(3)主機連續接收40Bit數據和校驗和

(4)主機進行數據處理

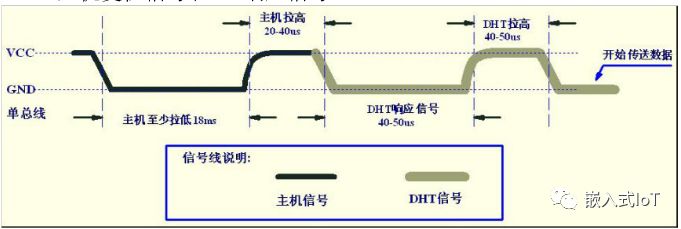

從上圖可以看到，當主機首先需要將DATA線上的信號拉低至少18ms，以保證DHT能夠正常檢測到起始信號，當主機拉高20-40us后，主機起始信號結束。此時，主機引腳作為輸入，檢測傳感器輸出過來的數據。

傳感器也需要回應數據，首先將DATA線上的信號拉低40-50us，然后再拉高40-50us。主控接收到準備信號后，再開始接收數據。

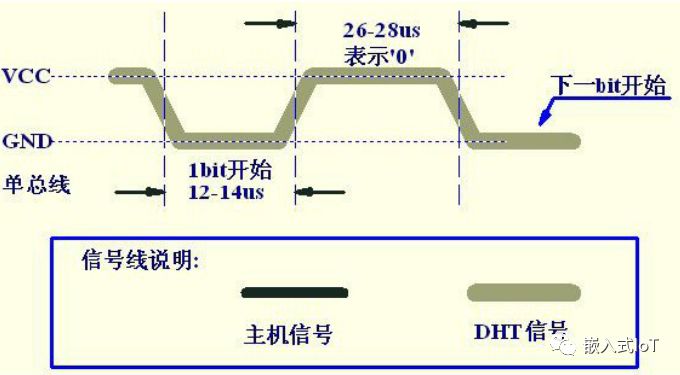

數據”0“的表示

數據“0”,首先DHT把總線拉低12-14us然后拉高，高電平保持在26-28us這個范圍。表示“0”。

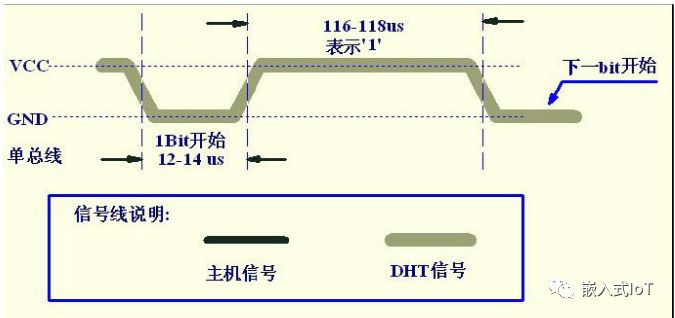

數據“1”的表示

數字“1”，首先DHT把總線拉低12-14us然后拉高，高電平保持在116-118us這個范圍。表示“1”。

2.2 數據格式

DHT單向數據傳輸?shù)臄?shù)據量大小為5Byte(40bit)。一次通信時長約為3ms。

濕度整數	濕度小數	溫度整數	溫度小數	校驗和（數據相加）
8bit	8bit	8bit	8bit	8bit

數據處理

傳感器的數據從高位到低位傳輸

那么從上述的數據可以得到計算公式如下

3. 代碼實現

因為采用STM32的主控作為測試，所以需要選定特定的引腳做輸入輸出。這里可以采用位帶操作的方式。

3.1 DHT初始化

初始化其實就是配置GPIO引腳功能的作用

可以將引腳先配置為輸出即可。

3.2 向DHT1發出起始信號

void DHT11_Rst(void) {
 DHT11_IO_OUT(); //SET OUTPUT DHT11_DQ_OUT=0; //GPIOA.0=0 Delay_ms(20); //Pull down Least 18ms DHT11_DQ_OUT=1; //GPIOA.0=1  Delay_us(30); //Pull up 20~40us }

3.3 讀1 bit的數據

u8 DHT11_Read_Bit(void) {
 u8 retry=0; while(DHT11_DQ_IN&&retry<100) //wait become Low level {
 retry++;
 Delay_us(1);
 }

 retry=0; while(!DHT11_DQ_IN&&retry<100) //wait become High level {
 retry++;
 Delay_us(1);
 }

 Delay_us(40);//wait 40us if(DHT11_DQ_IN) return 1; else return 0;
}

3.4 讀一個字節的數據

u8 DHT11_Read_Byte(void) {
 u8 i,dat;
 dat=0; for (i=0;i<8;i++)
 {
 dat<<=1;
 dat|=DHT11_Read_Bit();
 } return dat;
}

3.4 讀溫濕度數據

u8 DHT11_Read_Data(u8 *temperature,u8 *humidity) {
 u8 buf[5];
 u8 i;
 DHT11_Rst(); if(DHT11_Check()==0)
 { for(i=0;i<5;i++)
 {
 buf[i]=DHT11_Read_Byte();
 } if((buf[0]+buf[1]+buf[2]+buf[3])==buf[4])
 {
 *humidity=buf[0];
 *temperature=buf[2];
 }
 } else return 1; return 0;
}

4.效果演示

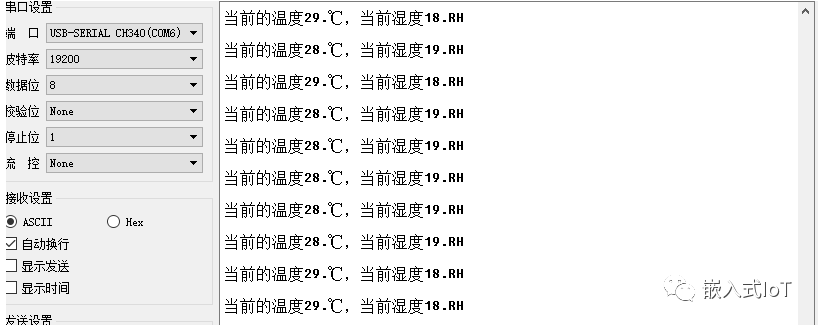

我在main函數中通過每1ms采集一次數據通過串口打印出來，在串口調試助手上可以看到溫濕度的信息。

上述演示中，并未取小數部分?jǐn)?shù)據。

5.調試心得

在調試過程中也遇到一些問題，特別的留意一下。

(1)配置gpio時，不要忘記開啟相應的時鐘，否則不起作用。

(2)對于有引腳復用的模式，比如JTAG，需要先禁止掉JTAG模式接口

GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable, ENABLE); // 改變指定管腳的映射 GPIO_Remap_SWJ_Disable SWJ 完全禁用（JTAG+SW-DP）  GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable , ENABLE); // 改變指定管腳的映射 GPIO_Remap_SWJ_JTAGDisable ，JTAG-DP 禁用 + SW-DP 使能

(3)DHT的數據引腳，主控這邊輸出的時候，就配置成推挽輸出模式，當配置為輸入的時候，就配置成上拉輸入模式。

(4)準守下面的原則基本不會出錯

1.復位的時候，主機向程序發送數據，也就是MCU會發送一定的指令到dht11上

2.檢測狀態，這里就是從機的應答狀態，這里的應答狀態會直接看出是否該引腳有效

3.數據的讀出

4.Bit位的組合狀態
