1.簡介

物聯網近幾年的發展非常的火熱，各種智能設備的出現使得智能家居的發展越來越快。雖然發展火熱，卻沒有統一的標準，所以智能家居監控系統需要一種穩定統一的解決方案。

本系統主要是利用Exynos4412開發板作為開發環境，借助Linux操作系統來實現軟件上的需求，通過WIFI連接互聯網，然后在嵌入式系統上搭建BOA服務器，通過移植MJPG-streamer軟件采集攝像頭數據。用戶只需要在電腦或者手機上通過瀏覽器訪問集成控制系統頁面，可實現對攝像頭的實時監控和對LED的控制。

本文完成了智能家居監控系統的整體設計，采用硬件結合，軟件設計和系統整體調試。根據開發的需要，各部分功能協調，交叉的進行，實現一種高效穩定的物聯網智能家居監控系統的解決方案。

1.1 研究意義及背景

隨著網絡技術和各種智能設備技術的不斷發展，智能家居也與隨著時代的變化而不斷發展進步，尤其是萬物互聯使得智能家居進入千家萬戶成為可能。利用一個家庭網關可以控制家里的一切，而且還可以采集到用戶生活習慣的信息，結合大數據，提供更加人性化的服務，這是時代的進步也是科技給人們生活帶來的便捷。

物聯網智能家居監控系統研究的意義在于如何提高人們的生活水平，同時對人們的生產生活方式的轉變也帶來很大的改變[1]。當沒人在家時，如果忘記了關掉家里的一些電器，此時只需要一臺能夠上網的電腦或者拿出手機，登錄智能家居遠程集控系統，就可以輕松的掌握家里的一切情況，同時控制各種電器的使用。如果需要時時觀察家里的情況，還可以打開攝像頭，看家里情況，這樣有利于照顧家里的老人和小孩。

從宏觀上來說，智能家居監控系統可以幫助人們更好的生活，減少電量的損耗，對于實現國家建設資源節約型，環境友好型社會有好處，同時可以預防火災，小偷等突發事件的發生，維護公共安全有很大的好處。所以，智能家居監控系統的研究是很要必要的，也是未來發展的趨勢。

1.2 國內外的發展趨勢

智能家居的概念第一次被提出是在1984年，當時在對一幢樓層進行改造，在該樓層里的各種設備進行智能家居的設計，達到能夠進行控制的效果。這樣，智能家居的概念就第一次被提出來了。智能家居從出現到現在，研究在不斷的進行，各個國家也在智能家居的概念上提出新的見解和思路，這個概念的總體目標是：將家庭的一切設備通過總線相連，然后交給一個智能控制系統，通過這個控制系統就能呢個很好的掌控家里的一切環境，并且可感知外部環境的變化，讓居住環境和人更好的協調相處。

智能家居是物聯網細分領域發展較好的行業，有研究機構發布報告預測，智能家居在未來幾年將迅速增長，特別是智能家居設備制造行業和服務行業。在這樣大市場下，全球很多的大型企業都將未來的戰略定在智能家居市場，包括谷歌、蘋果、三星以及國內小米、華為、BAT等各大科技公司，都已瞄準智能家居這一新風口。去年我國智能家居市場規模預計突破1200億，智能家居的發展形式十分樂觀，也將在不久的將來走進千家萬戶。目前國內的智能家居發展主要的瓶頸在于各大廠商都只是生產單品，沒有統一的制定統一的標準，導致很多模塊不能在集中控制，同時，智能家居的安全性也有待提高，解決這些難題是智能家居發展的必要之路。

ORVIBO的CEO王雄輝認為，在三年之內智能家居將會有比較大的發展，即使不同的產品也能相互聯通，形成一整套的集控解決方案，以及通過智能家居“服務云”的方式打通，這種方式將會淘汰很多小規模的生產廠商，最終形成統一的標準，達到一個集控系統可以控制家庭各種設備的目的。隨著大數據的發展，生物智能，指紋安全，人臉檢測，語音分析等技術的不斷發展，未來的智能家居交互將會越來越友好，越來越智能，物聯網資深人士楊劍勇也表示，在不久的將來，智能家居也會更加方便人們的生產生活，隨著電腦技術和網絡技術發展，人工智能應用智能家居設備中將發揮巨大價值，通過對大數據的處理，準確的分析出人們的需求，能夠在生活中替人們解決一些問題。

1.3 本系統的主要任務

本系統主要利用Exynos4412開發板搭建家庭網關服務器。通過適配硬件，移植軟件，設計網頁等三個方面進行設計。

（1）適配硬件

本文主要使用的是USB2.0的攝像頭，同時用LED燈模擬家庭的照明和家電控制系統。

（2）軟件移植

該文的軟件部分主要包括Linux操作系統內核的定制，根據需求來添加或者移除相應的驅動。同時還包括Linux根文件系統的制作與移植，移植BOA服務器，移植MJPG-streamer網絡攝像頭驅動，編寫LED的驅動程序和應用程序，來模擬家庭一些電器設備，最后是整體綜合分析。

（3）網頁設計

在網頁設計上采用html語言編寫靜態的網頁，在樣式上采用CSS3樣式，整體設計界面風格看起來優雅簡潔，美觀大方。同時為了實現動態交互的效果，還要應該用到JavaScript。最后用cgi來編寫控制開發板上的LED的控制程序。

2. 總體方案設計

2.1 總體設計

根據系統要求，本智能家居控制系統采用ARM Cortex-A9 處理器作為核心處理器，在開發板上搭載WIFI模塊，USB攝像頭模塊。同時移植BOA服務器作為網頁處理服務器。在MJPG-streamer上將攝像頭采集到的視頻數據實時顯示在網頁上。總體設計方案如下圖2-1所示：

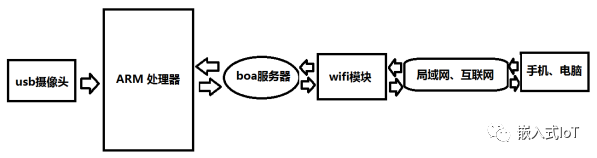

圖2-1 智能家居監控系統的整體構成

2.2 硬件方案

本系統硬件部分用Itop4412開發板為核心，外接WIFI模塊和USB攝像頭模塊，該開發板采用Exynos4412的主芯片，并且配置2GB雙通道DDR3的內存，在系統的運行速度上比較快，適合處理大量數據的系統。加上配置16GB的存儲，也讓本開發板有著更大的存儲空間，對視頻數據的保存和相關配置信息存儲具有重要作用。在攝像頭的選擇上采用免驅攝像頭，該攝像頭可以直接插在開發板的USB插座上，只需要將數據通過USB線傳輸?shù)紸RM芯片上，在處理器上進行數據的處理。與此同時，在開發板上的GND，GPJ1(3)，GPJ1(2)，GPJ0(7)，GPJ0(2)，GPJ0(3)，GPJ0(6)這七個引腳配置對應的模式，由于輸出的電壓為1.7V，所以可以驅動LED。利用杜邦線連接到另一塊板子上，用來模擬家庭被控制的智能設備。

Exynos4412開發板簡介

為了保證USB攝像頭視頻采集的清晰度較高，也為了讓智能家居遠程監控系統的性能更加穩定。必須要采用性能比較高的處理器作為開發平臺。

本系統采用Exynos4412的主芯片，該芯片功能強大，性能好，適用于要求系統具有高穩定性，高可靠性和很好地處理性能的場合。對于智能家居監控系統而言，用戶需要很好地體驗效果，所以就必須保證系統的穩定和可靠。選用Exynos4412的芯片對于該課題而言是個很好地選擇。既滿足了設計上的要求，在價格方面也很合理。實物圖如下圖2-2所示：

圖2-2  Exynos4412核心板外觀圖

Exynos 4412芯片是三星發布的Cortex A9第二代中的其中一款，由于其性能比較高，也比較省電，所以在三星和魅族手機上都可以看到這款芯片的使用。

該芯片的主要特點是采用三星自家的電源管理芯片，在測試過程中表現非常好，不論是發熱的控制，還是電能的損耗都控制的非常合理。更重要的是可適配802.11b/g和802.11n的WIFI模塊，這樣可以讓數據傳輸?shù)母友杆俑咝?。同時，該芯片還可以根據需求來適配各種硬件，外設擴展十分豐富。

無線連接四合一單芯片MT6620模塊

聯發科技MT6620在單芯片中整合了FM收發器、GPS、藍牙4.0+HS和802.11n Wi-Fi這四種功能，由于其性能強大，四合一的芯片MT6620在手機使用比較廣泛，與此同時在封裝尺寸以及低功耗方面的優勢，讓開發產品的時間大大縮短。這樣讓很多便攜式設備，包括手機、平板、PAD、PSP等設備具有聯網的功能。
MT6620 模塊采用先進復雜的無線電共存算法，在硬件架構的設計上也采用比較先進的技術，在各種音頻，視頻，圖像數據的傳輸上占有很大的優勢。聯發科技獨家Symphony?軟件包，對于Android操作系統上先進的無線連接功能有很好的支持，這種良好的特性使得這個模塊具有很大的優勢。
聯發科技MT6620支持很多無線連接標準，也對Wi-Fi標準支持特性很好，由于多種傳輸?shù)膮f(xié)議使得該芯片有著很高的性價比，在數據傳輸速度上也比較理想。與此同時，該芯片還支持藍牙和FM 無線電收發器。本系統采用該模塊作為WIFI連接互聯網的模塊，可具有很高的性能。實物圖如下圖2-3所示。

圖2-3  MT6620核心板外觀圖

Web攝像頭視頻采集模塊

本文選用的是網絡攝像頭，也叫WEBCAM ，WEB CAMERA是一種結合了攝像頭和網絡壓縮技術的一種新型攝像頭，通過這種攝像頭，可以將數據通過網絡來傳輸，更重要的是，這種攝像頭使用起來十分簡單，將網絡攝像頭連接到電腦的USB端口，打開網絡瀏覽器就可以瀏覽攝像頭采集到的圖像信息了。

網絡攝像頭主要是將采集的視頻數據進行壓縮加密后傳到電腦上，電腦開啟服務器，將傳過來的信息通過局域網，因特網或者無線網絡傳遞到用戶終端上。遠程客戶端用戶在能上網移動設備或者PC上通過瀏覽網頁，就可以實現對現場狀況的時時監控。在需要監控錄像的場合用處較大。由于其使用簡單，圖像清晰，所以在很多地方都使用這種攝像頭。下圖2-4是網絡攝像頭的實物圖。

圖2-4  網絡攝像頭實物圖

2.3 軟件方案

本設計的重點主要是軟件的編寫，軟件主要從以下幾個方面進行設計。首先是選用什么樣的操作系統作為開發環境，由于Linux具有開源而且功能強大的特點，更重要的是他的網絡功能十分強大，選擇Linux作為本文的系統非常合適。然后在Linux操作系統上搭載網絡服務器，通過服務器將數據傳輸出去，在手機或者電腦上訪問對應的網頁，就可以檢測到攝像頭捕捉到的視頻畫面。也可以將用戶發過來的控制指令進行解析，通過ARM處理器控制外圍設備，達到遠程控制的目的。上位機采用前端開發語言和cgi來進行設計，用戶只需要點擊按鈕或者開關，就可以達到控制的目的。

Linux開發環境的搭建

Linux操作系統是由全世界Linux愛好者共同維護，并且將源碼開源在互聯網上，在網上由各種程序員進行維護和管理，目前已經是最為流行的一款開放源代碼的操作系統。由于其開源的特點，越來越多的程序員自發的維護著這個系統。從1991年Linux的出現到現在，該系統的安全性和實用性正在不斷的加強，并且逐漸發展已經成為一個有創造力的操作系統。在服務器市場上，Linux也越來越扮演著重要的作用。在中國市場上，Linux操作系統的作用也越來越重要，很多國產的操作系統也基于Linux內核進行設計和修改。目前比較熱門Android手機也用到Linux操作系統。Linux在嵌入式領域也起到舉足輕重的作用，由于其系統的穩定和安全，更重要的是需要的硬件資源配置要求不高，使得Linux操作系統很適合做一些嵌入式的項目。

本系統采用的開發環境是Linux，所以必須在Linux的主機上進行相關軟件的開發工作。為了設計的方便，采用VMware Workstation 12 Player虛擬機上安裝一個ubuntu的操作系統來進行相關源代碼的編譯。

對于一個基本的Linux的體系結構包括用戶層和內核層，底層主要利用內核驅動來控制硬件，上層利用函數庫連接內核空間，然后通過應用層來起到控制硬件的作用，Linux的體系結構如下圖2-5所示：

圖 2-5  Linux的體系結構

根據Linux操作系統的體系結構的特點，Linux操作系統具有很好的耦合性，所以其底層的硬件可以根據內核配置來裁剪。由于我們用到了MT6620模塊和網絡攝像頭的模塊，所以將這兩個設備的驅動配置進Linux內核之中。

首先先將網絡攝像頭V4L USB驅動加入到內核中。在這個過程中，用cd命令進入到內核源碼目錄，查找到相應的目錄后，在控制臺窗口輸入make menuconfig 命令，可以進入一個圖形的配置界面，該界面可以直觀的配置內核。然后根據需求選擇Device Drivers --->，點擊Mutimedia support --->進入多媒體支持選項，然后在Video capture adapters --->中然后選擇V4L USB devices  --->，進入到VL4 USB驅動的目錄，現在只需要將V4L USB devices  --->的前面設置成[*]，表示直接編譯進內核。如圖2-7所示：

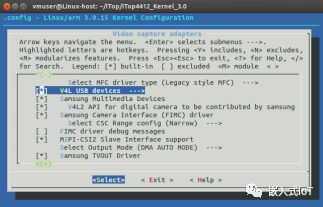

圖2-7 配置USB攝像頭驅動

然后將MT6620 WIFI模塊的驅動編譯進內核。

選擇Device Drivers ---> 進入設備驅動選項，選擇MediaTek Connectivity Combo Chip Support 將MediaTek Connectivity Combo Chip Support前面設置成[*]，這樣就把WIFI模塊驅動編譯到內核里面了，如下圖2-8所示：

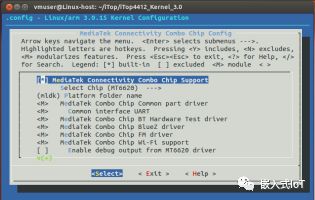

圖2-8 配置WIFI模塊

按照上面的步驟裁剪好Linux內核驅動硬件后，就可以返回到源碼目錄，用管理員root權限開始制作內核文件。配置好驅動信息后就可以開始生成內核文件了。最后將生成的zImage內核鏡像文件下載到開發板上。這樣一個完整的內核就制作完成了。

Linux操作系統根文件系統的移植

根文件系統是一種文件系統，但是卻不同于普通的文件系統，它需要保存Linux啟動時的一些配置信息，包括開發板的ip地址，或者一些開機自動啟動的一些進程等，無論是程序還是文件，都放在其對應的目錄結構之下。內核文件的代碼也放在根文件系統中，在開機啟動時，會將初始化的腳本和一些重要的程序放在內存中去執行。

根文件系統在本中的作用十分重要，除了掛載BOA服務器外，很多程序和shell腳本都放在相應的目錄中，對于后期程序的執行有著十分關鍵的作用，并且在內核啟動的過程中執行一些初始化的腳本。在系統啟動時會自動掛載一些操作文件夾。其中包括以下常見的文件夾。下圖2-9是一些常見目錄結構。

圖2-9 常見的Linux根文件系統目錄結構

BusyBox 是制作根文件系統有一個比較好的工具，它可以根據需求來配置根文件系統的文件和目錄。這個工具里集成了一些比較好用的工具，BusyBox 有一些常用的命令像ls、echo和vi等一些比較常用的命令，這些命令對于大多數的Linux系統操作都能夠滿足要求，除此之外還包括一些強大的工具軟件，像telnet、grep、find、mount等命令，這些命令豐富了嵌入式Linux的功能，使功能更加齊全。所以BusyBox有著十分強大的功能，在制作根文件系統時利用這個工具就可以根據需求制作一個完整的根文件系統。在本文中，主要利用BusyBox來制作根文件系統，首先將BusyBox安裝在宿主機上，在控制臺輸入指令sudo apt-get install busybox。此時該程序安裝在/bin目錄下，然后安裝源目錄，源目錄的作用為了編譯這個根文件系統的一些源代碼，每一個指令實際上就是一段程序。最后安裝libncurses-dev，輸入指令sudo apt-get install libncurses-dev。進過這三步，一個完整的BusyBox文件系統就在宿主機上搭建起來了，接下來是配置BusyBox。

配置根文件系統時，如果要用圖形界面，就可以直觀的配置BusyBox。首先進入配置界面，如下圖2-10所示：

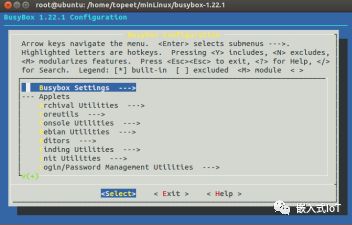

圖2-10 配置BusyBox

由于根文件系統是運行在開發板上，所以需要指定對應的ARM交叉編譯器，配置交叉編譯器如下圖2-11所示：

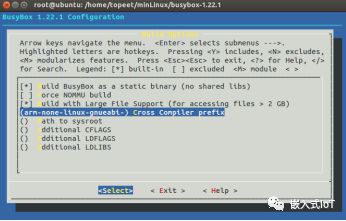

圖2-11 選擇交叉編譯環境

然而，此時的根文件系統還不是很完整，需要增加幾個目錄才能稱為完整的根文件系統，必須的目錄有mnt，用來掛載外界的磁盤或者可移動的設備，還有l(wèi)ib目錄，用來存放系統必須的庫函數，還有專門存放配置的etc目錄等。

交叉編譯環境的搭建

交叉編譯環境的搭建首先將交叉編譯工具移植到宿主機上，解壓到指定的目錄，此時，宿主機上就能夠使用交叉編譯函數的庫。目的是讓開發板上的內核、根文件系統以及可運行的程序都用同一種gcc來進行編譯。然后根據下載的交叉編譯的gcc設置系統的環境變量，將放置交叉編譯工具的目錄添加到系統環境之中。

本文的開發環境是利用虛擬機上搭載ubuntu系統，在ubuntu系統上配置gcc4.4.1版本，然后將環境變量添加進去，這樣就完成了交叉編譯環境的搭建。

BOA服務器的搭建

BOA是在嵌入式里比較常用的一種服務器，其功能比較強大，底層是由C語言來編寫服務端，所以占用資源比較少。功能上對于處理一般的問題是足夠的。在動態頁面的管理上也能很好的支持。當客戶通過瀏覽器來訪問時，就可以借助這個BOA服務器實現網頁與硬件的交互，達到控制的目的。具體移植過程如下：

(1)BOA服務器官網上下載源碼壓縮包，將壓縮包進行解壓，然后進行編譯。

(2)將編譯好的配置文件復制到根文件系統的/etc目錄中。

(3)建立主要的文件結構，不同的文件夾有著不同的功能，將網頁源碼放在/www目錄下，動態的處理代碼和函數放在/www/cgi-bin目錄中，其他的文件就放在/var目錄中，這樣就能很好的保持程序各個部分的分工明確。

(4)修改配置文件，指定對應的文件和網頁源碼文件對應的目錄。

(5)將編譯好的BOA極其文件夾轉移到開發板上，然后開啟BOA服務即可。

可以通過手機或者可上網設備連接開發板上的ip地址，就可以在設備上看到我們剛放在服務器上的網頁的效果。具體的效果如下圖2-12所示：

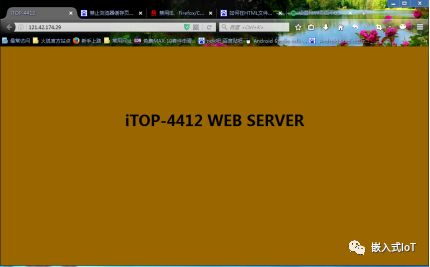

圖2-12 BOA服務器效果展示

MJPG-streamer的移植

MJPG-streamer是網上的一種比較通用的網絡攝像頭的一種處理程序，它的功能很強大，可以直接把網絡攝像頭的視頻數據通過無線網或者有線網傳到客戶端的瀏覽器上，用戶只需要瀏覽網頁就可以看到采集到的視頻信息。本文采用的是MJPG-streamer結合BOA服務器的方式來實現遠程智能家居的監視與控制。其具體移植過程如下：

首先在官網下在MJPG-streamer的源代碼，解壓到宿主機的指定的目錄。指定交叉編譯工具./configure --prefix=/home/vmuser  --host=ARM-none-Linux-gnueabi，在完成上述操作后就可以進行源碼的最后編譯了。

GPIO口的配置使用

該程序主要的部分是如何配置并且使用ARM板的硬件資源，通過配置GPIO口的使用方式，配置成輸出模式。該部分主要作用就是對ARM引腳的使用進行配置。然后在遠程監控系統上進行控制。

首先，在內核源碼目錄中對GPIO引腳進行申請，將沒有使用的GPIO引腳釋放，然后使用vim include/Linux/gpio.h打開文件。查找到該函數對應的硬件引腳的連接，最后編寫對應引腳的驅動程序。該程序主要使用的是開發板上的GND，GPJ1(3)，GPJ1(2)，GPJ0(7)，GPJ0(2)，GPJ0(3)，GPJ0(6)這八個引腳。在對ARM引腳使用時必須使用相應的驅動程序來控制底層。所以先寫驅動程序來配置引腳。

驅動函數框架

對于智能家居控制系統而言，主要是利用弱電控制強電的方法，一般只需要操作引腳輸出一個比較小的電壓，然后通過繼電器來起到控制家庭電器開關的作用。所以核心的功能是讓ARM引腳根據特定的環境產生一個輸出信號。本文主要是采用LED來模擬家庭里的各種電器設備。

Linux的驅動函數主要作用是連接硬件資源，然后將資源交給用戶空間來管理。應用層主要的作用就是操作這些驅動函數，從而達到控制硬件的作用。Linux系統函數的整體特點如下圖2-13所示：

圖2-13 Linux系統函數的整體特點

在Linux操作系統中，其驅動函數主要包括入口函數，出口函數，內核空間到用戶空間的映射函數這幾個方面，所以在明確功能的情況下來配置驅動函數。Linux系統函數的控制方式如下圖2-14所示：

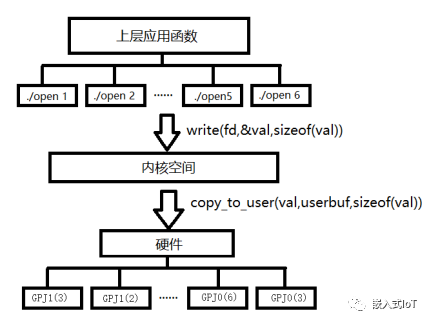

圖2-14 Linux系統函數控制方式

驅動函數的入口函數

在Linux用insmod命令安裝一個驅動后，會在/dev目錄上創建一個節點，而這個節點的控制就是內核空間到用戶空間的一種方式。當安裝驅動時，會自動進入驅動函數的入口處。入口函數主要的作用是注冊一個設備，并且分配設備號。進入到驅動函數入口函數時，首先要注冊設備，再在內核空間創建設備號。本文采用的是字符設備驅動程序，所以借助雜項設備類即可實現，下面是GPIO驅動的入口函數。

/*函數的入口*/ static int my_dev_init(void) { /*注冊設備*/ major=register_chrdev(0,"mydev",&fops); //自動創建設備號 myclass=class_create(THIS_MODULE,"mydev"); if(IS_ERR(myclass))
 { /*錯誤的創建雜項設備的類*/ return -1;
 }
 mydevice=device_create(myclass,NULL,MKDEV(major,0),NULL,"mydev");
 printk("mydev ok!"); return 0;

}

驅動函數的框架

在注冊設備，調用register_chrdev函數時，分配一個fops結構體，這個結構體主要用來操作底層的硬件，并且和應用層的函數一一對應。所以先編寫出這個結構體框架，然后再完善函數功能。

/*寫出驅動的框架*/ struct file_operations fops=
{ .owner=THIS_MODULE,
 .open=my_open,
 .read=my_read,
 .write=my_write,
 .release=my_release,
};

在本文中，用到的比較重要的兩個函數是my_open和my_write兩個函數。

/*打開設備*/ static ssize_t my_open(struct inode *inode, struct file *file) { int ret; int i; for(i=0; i<6; i++)
 { //申請6個gpio口 ret = gpio_request(my_gpios[i], "LED"); if (ret) { return ret;
 }
 s3c_gpio_cfgpin(my_gpios[i], S3C_GPIO_OUTPUT); //將引腳設置為輸出模式 gpio_set_value(my_gpios[i], 1);
 } return 0;
}

在open函數中，主要是申請使用這六個gpio引腳，然后將這六個引腳設置成輸出模式，并且設置成高電平。

static ssize_t my_write(struct file *file, const char __user *in, size_t size, loff_t *off) { int abc;
 copy_from_user(&abc,in,sizeof(abc)); switch(abc)
 { case 1:
 gpio_set_value(my_gpios[0], 1); break; case 2:
 gpio_set_value(my_gpios[0], 0); break; case 3:
 gpio_set_value(my_gpios[1], 1); break; case 4:
 gpio_set_value(my_gpios[1], 0); break; case 5:
 gpio_set_value(my_gpios[2], 1); break; case 6:
 gpio_set_value(my_gpios[2], 0); break; case 7:
 gpio_set_value(my_gpios[3], 1); break; case 8:
 gpio_set_value(my_gpios[3], 0); break; case 9:
 gpio_set_value(my_gpios[4], 1); break; case 10:
 gpio_set_value(my_gpios[4], 0); break; case 11:
 gpio_set_value(my_gpios[5], 1); break; case 12:
 gpio_set_value(my_gpios[5], 0); break; default: break;
 } return size;
}

本函數中將用戶空間傳遞過來的值進行判斷，不同的數字對應著不同的操作，從而達到控制硬件的目的。

應用層函數的編寫

應用層主要是控制邏輯，不需要關心底層驅動如何控制。在Linux系統中只需要將設備當成文件操作即可。實際上編寫應用函數只需要關心寫什么數據就可以達到什么效果，所以大大簡化了操作的難度。這也是Linux將驅動層和應用層分開的一個好處。操作方式可以總結為為打開設備，向設備讀數據或者寫數據，關閉設備，這三個步驟。用open函數打開fd=open(LEDs,O_RDWR|O_RDONLY|O_NONBLOCK))，打開設備后就可以操作該文件的讀寫函數了，本文主要用到寫函數write中向設備里寫數據，這樣達到控制的目的，最后close(fd)關閉設備文件。

3.監控系統平臺的客戶端

本文的控制平臺主要是利用瀏覽器，在電腦或者手機的瀏覽器上輸入相應的ip地址就可以進入后臺管理系統。而用戶只需要操作網頁上的相應的鏈接即可達到控制的目的。利用網頁的最大好處就是可以隨時隨地的利用各種能上網的平臺控制家庭的各種設備。Web前端采用html語言來展示，同時利用cgi對后端的服務器進行控制。

3.1 登錄界面的設計

對于一個智能家居的控制管理系統，其安全性和保密性非常的重要，所以只能是智能家居系統的所有者才可以進入后臺管理系統，對設備進行控制和管理[18]。在這里需要輸入用戶名和密碼才能進入。登錄界面如下圖3-1所示：

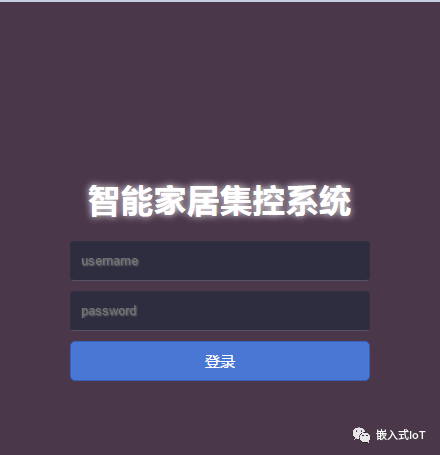

圖3-1 遠程智能家居集控系統的登陸界面

3.2 客戶端管理的總體布局

在集控系統中，主要集成數據管理和數據展示，還有集成控制。這里前端用CSS3和html，服務器采用BOA，在后臺控制上采用cgi來操作應用函數。下圖3-2是智能家居集控系統的照明系統界面。

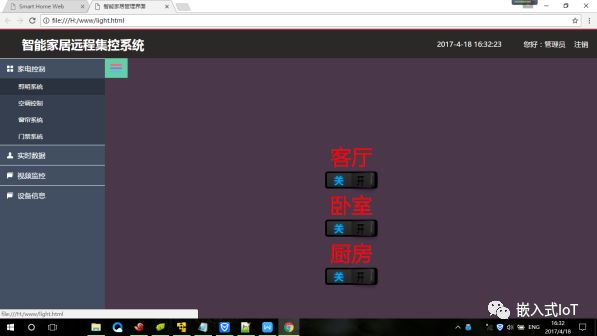

圖3-2 遠程智能家居集控系統的照明系統

在網頁與服務器的交互上，采用的是ajax技術，該技術可以在不刷新網頁的情況下向服務器提交數據。用按鈕及控件的數據改變事件或者點擊事件就可以觸發交互。在本文中，當用戶點擊網頁上的開關按鈕時，會觸發相應的事件。當BOA服務器接收到事件后，可以在后臺處理cgi程序。

4. 智能家居監控系統綜合調試分析

調試部分在整個項目的測試過程中有十分關鍵的作用，對于系統整體的穩定性和后期的評估和維護有著關鍵性的作用。為了防止后期出現問題，整體項目的耦合性必須非常的好。然后在此基礎上添加功能才不用項目重構，只需要添加部分功能即可。所以這個項目必須是可更新的。本文主要在硬件，軟件，web這三個塊進行調試。在使用開發板時，必須搭建好相應的開發環境，然后用特地的調試方法進行調試，將每個部分的問題降低到最小。而且要不斷的思考符合大眾的操作方式。讓不懂電路設計的用戶也能很容易的操作這套系統。

4.1 系統硬件調試

在硬件方面，前期的選材，中期的控制，后期維護這三個方面。在選擇器件方面要結合功能和現有的資源。ARM適合運行操作系統，而且ARM的性能也比較高，適合像這種視頻處理這種大數據量的操作。智能家居也需要穩定，不容易出現故障。智能家居還應該包括各種設備，空調，電視，燈，等設備。實際上設備只用操作GPIO即可，所以選擇ARM芯片的另一個好處是引腳資源豐富，便于后期的擴展。選擇網絡攝像頭好處是這種攝像頭是通用的，在市面上很容易購買到，增加了系統的耦合性。系統硬件調試比較關鍵的部分是中期控制，這個也是難點。首先要了解Linux操作系統，然后在此基礎上操作ARM上的硬件資源。然后是知道如何操作WIFI模塊，網絡攝像頭，串口的通信協議，udp以及網絡的數據傳輸方式。

4.2 系統軟件調試

本系統的開發環境是利用ubuntu系統來作為系統的開發平臺，在此基礎上搭建嵌入式的gcc進行uboot，內核，根文件系統的編譯和制作。對制作好的完整的Linux進行查看，主要是將開發板通過串口連接到電腦就可以看到內核的打印信息。然后在控制臺上進行各種命令的控制。如果系統正常運行。表示制作的Linux沒有問題，接下來只需要調試驅動程序和服務器即可。當開啟BOA服務器，同時在同一個局域網內的電腦或者手機進行測試，輸入相應的ip地址，就可以看到在www目錄下的的網頁了，一般而言，都會在配置文件中指定www目錄下的默認顯示文件。本文配置的是index.html表示默認文件，該網頁就是登錄界面。

4.3 系統網頁調試

系統網頁是給用戶來進行控制和操作的，力求簡潔，美觀，功能齊全[20]。在這個方面上需要設計，所以樣式表很重要，采用CSS3可以設計出很多的特效，讓網頁看上去更加的美觀。通過連接服務器，然后連接到同一WIFI，登錄開發板的ip，可以看下圖4-1所示的結果。

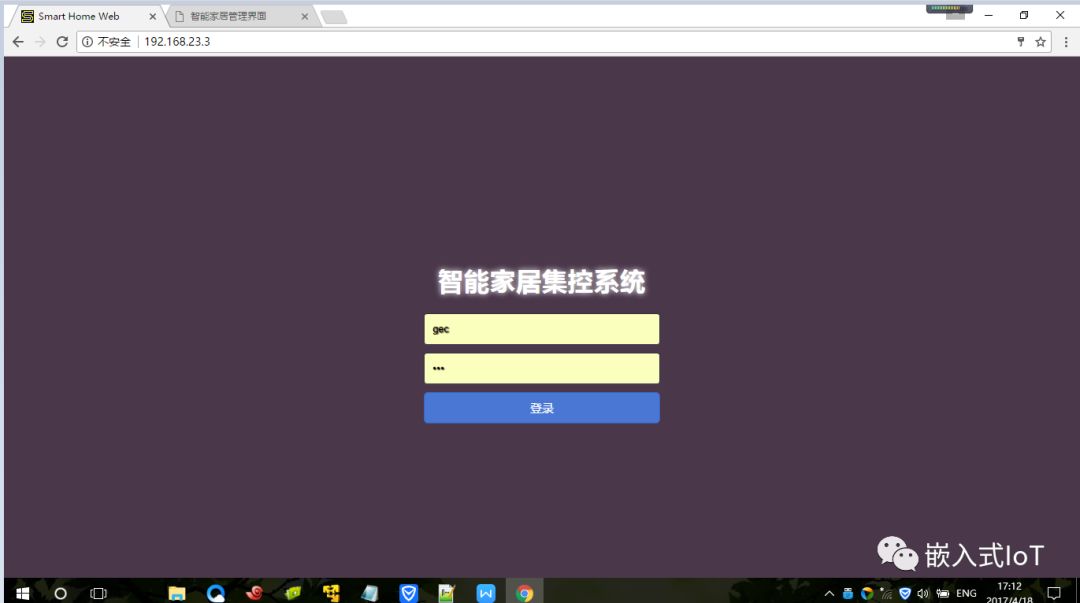

圖4-1 遠程智能家居網頁登錄界面

該網頁界面主要是來驗證登錄是否成功。在輸入帳號或者密碼之后，判斷該帳號密碼是否正確，如果正確則進入主控制界面，可以看到攝像頭采集到的視頻信息。如圖4-2所示：

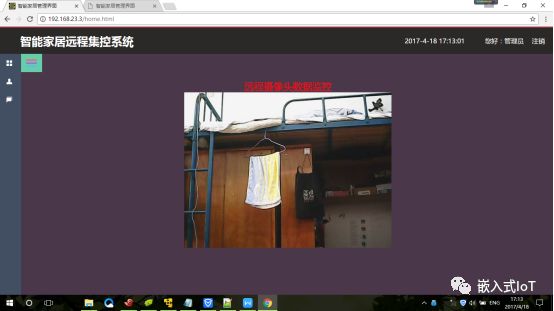

圖4-2 遠程監控采集攝像頭數據

4.4 系統整體聯接調試

進入系統時首先開啟WIFI模塊，在這里由于ip地址可變，所以這里直接用命令來連接WIFI。用shell腳本來開啟WIFI。Shell腳本的編寫如下面的代碼所示。

#!/bin/sh  wpa_passphrase abc “12345678”>> /etc/wap_supplicant.conf

/etc/init.d/mt6620

執行該腳本程序，進行控制啟WIFI后可以看到WIFI模塊上的LED燈閃爍，表示W(wǎng)IFI模塊正常開啟。開啟BOA服務器和MJPG-streamer。這里也用shell腳本來執行。

當開啟這兩個服務后，就可以在手機或者電腦上修改和控制開發板上的硬件了，此時在手機上輸入開發板的ip地址可以看到可以進入服務器的網頁，如圖4-3所示：

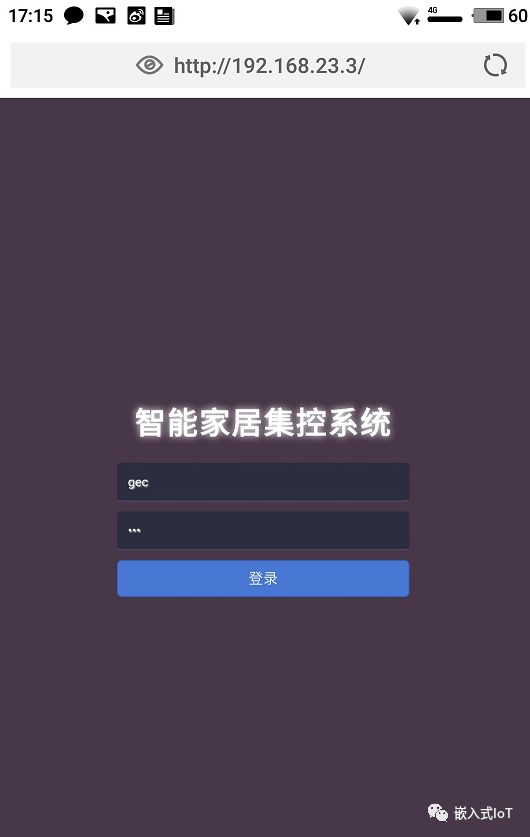

圖4-3 手機登錄智能家居監控系統登錄界面

手機端的遠程集控系統也是以網頁的形式展示的，通過輸入用戶名和密碼，進入后臺管理系統。在該界面的操作即可遠程操作開發板上的硬件資源。手機端視頻展示效果如下圖4-4所示：

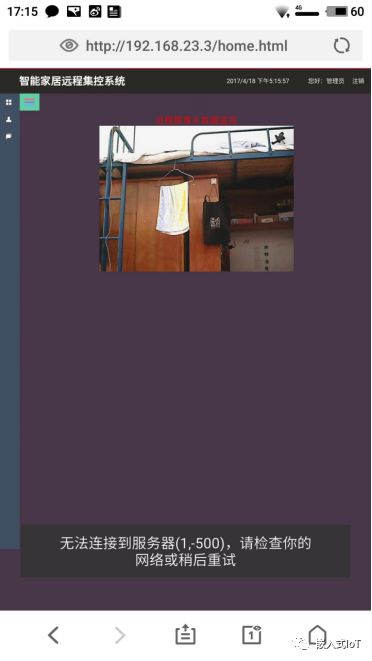

圖4-4 通過手機進入智能家居集控系統

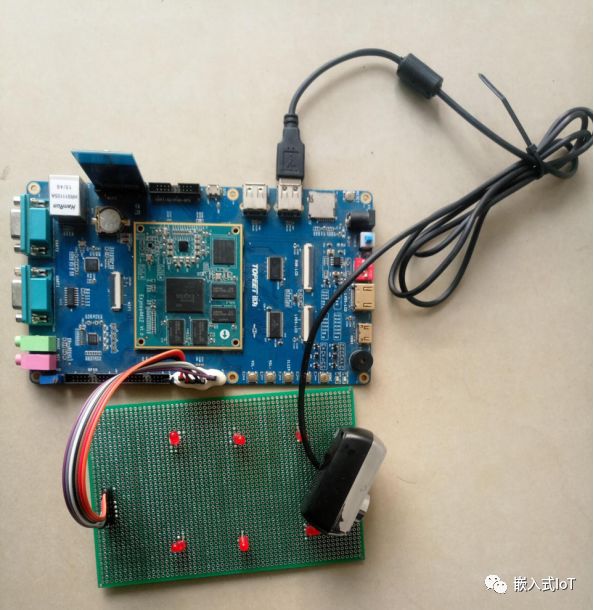

5.實物及代碼

主要的客戶端代碼(主界面)

 <html xmlns="http://www.w3.org/1999/xhtml"> <head> <meta http-equiv="Content-Type" content="text/html; charset=utf-8" /> <title>智能家居管理界面title> <link rel="stylesheet" type="text/css" href="css/style.css" /> <script type="text/javascript" src="js/jquery-1.6.min.js">script> <script type="text/javascript" src="js/index.js">script> head> <body> <script language="Javascript" type="text/javascript"> setInterval("timer.innerHTML=new Date().toLocaleString()"); window.onload = function (){
 setInterval("timer.innerHTML=new Date().toLocaleString()",1000);
 } script> <div class="nav-top"> <span>智能家居遠程集控系統span> <div class="nav-topright"> <p id="timer"> p> <span>您好：管理員span> <span>注銷span> div> div> <div class="nav-down"> <div class="leftmenu1"> <div class="menu-oc"><img src="images/menu-all.png" />div> <ul> <li> <a class="a_list a_list1">家電控制a> <div class="menu_list menu_list_first"> <a href="light.html">照明系統a> <a href="kongtiao.html">空調控制a> <a href="chuanlian.html">窗簾系統a> <a href="door.html">門禁系統a> div> li> <li> <a class="a_list a_list2">實時數據a> <div class="menu_list"> <a href="hint.html">照明時間a> <a href="hint.html">空調時間a> <a href="hint.html">開機時間a> <a href="hint.html">電量統計a> div> li> <li> <a class="a_list a_list3">視頻監控a> <div class="menu_list"> <a href="home.html">開啟視頻a> div> li> <li> <a class="a_list a_list3">設備信息a> <div class="menu_list"> <a href="#">服務信息a> <a href="#">聯系方式a> div> li> ul> div> <div class="leftmenu2"> <div class="menu-oc1"><img src="images/menu-all.png" />div> <ul> <li> <a class="j_a_list j_a_list1">a> <div class="j_menu_list j_menu_list_first"> <span class="sp1"><i>i>家電控制span> <a href="light.html">照明系統a> <a href="kongtiao.html">空調控制a> <a href="chuanlian.html">窗簾系統a> <a href="door.html">門禁系統a> div> li> <li> <a class="j_a_list j_a_list2">a> <div class="j_menu_list"> <span class="sp2"><i>i>實時數據span> <a href="hint.html">照明時間a> <a href="hint.html">空調時間a> <a href="hint.html">開機時間a> <a href="hint.html">電量統計a> div> li> <li> <a class="j_a_list j_a_list3">a> <div class="j_menu_list"> <span class="sp3"><i>i>視頻監控span> <a href="home.html">開啟視頻a> div> li> ul> div> <div class="rightcon"> <div class="right_con"> <div style="text-align:center;">  <li> <font color="#4A374A" size="20">33font> li> div>  <div style="text-align:center;">  <li> <font size="5" color="red">遠程攝像頭數據監控font> li> <li> <img src="http://192.168.23.2:8080/?action=stream" width="512px" height="384px" /> li> div> div> div> div> body> html>

6.總結

本文根據物聯網的發展趨勢，結合硬件和軟件，設計出智能家居控制系統的解決方案，同時搭載的系統和使用的硬件都是自由裁剪，使得適配性很強。不同于很多的物聯網攝像頭，物聯網燈等單一的產品，采用統一集成管理的模式，讓操作更加簡潔明了。采用Linux操作系統作為開發系統的平臺除了占用內存等資源比較少，用戶體驗性也很好。

科學技術的不斷進步，帶給人們很多好處，同時也促進了智能家居的發展。物聯網智能家居的崛起將是大勢所趨，在人們的生產生活中發揮著舉足輕重的作用。目前物聯網智能家居正在不斷發展，由近幾年的車聯網可以看出，在不久的將來，人們的生活越來越智能化。雖然智能家居的概念近幾年很火熱，但是缺少統一的標準，使得各種方案沒法統一，讓管理變得復雜。相信在不久的未來，這些問題都會被克服。
