當在RT-Thread操作系統上做WiFi模塊的開發工作，又是什么樣一種體驗呢？下面一步一步詳細描述一下這個過程。
說明
W600 芯片是北京聯盛德微電子有限責任公司一款支持多接口、多協議的無線局域網IEEE802.11n（1T1R）的SoC芯片。適用于智能家電、智能家居、無線音視頻、智能玩具、醫療監護、工業控制等物聯網應用領域。該SoC芯片集成Cortex-M3內核，內置Flash，集成射頻收發前端RF Transceiver，CMOS PA功率放大器，基帶處理器/媒體訪問控制，支持SDIO、SPI、UART、GPIO、I2C、PWM、I2S、7816等接口, 支持多種加解密PRNG/SHA1/MD5/RC4/DES/3DES/AES/CRC/RSA等。
特性
-
內置 288KB SRAM，用戶可用RAM超過160KB；
-
內置 1MB Flash，用戶固件大小可達450KB；
-
支持SWD調試；
-
支持HT40，WiFi速率最高150Mbps；
-
集成1個高速SPI設備控制器，工作時鐘范圍0~50MHz；
-
集成1個I2C控制器，支持100/400Kbps速率；
-
2個完整UART接口，波特率范圍1200bps~2Mbps；
-
集成雙工I2S控制器，支持32KHz~192KHz 編解碼；
-
集成PWM控制器，支持5路PWM輸出或2路PWM輸入；
-
集成7816接口，支持EVM2000規范，并兼容串口功能。
-
集成通用加密硬件加速器，支持PRNG/ SHA1/ MD5/ RC4/ DES/ 3DES/ AES/ CRC等多種加解密協議；
-
除 wlan.lib 外，其它資源完全開放；
-
使用 keil 開發環境;
-
支持 gcc 開發。
當拿到了W600的開發板，就感覺讓人非常的舒服，5個LED讓其非常有特點。

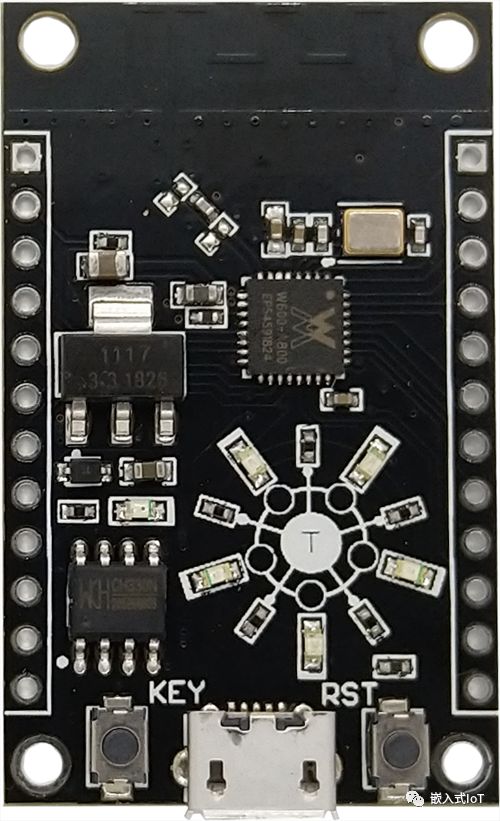

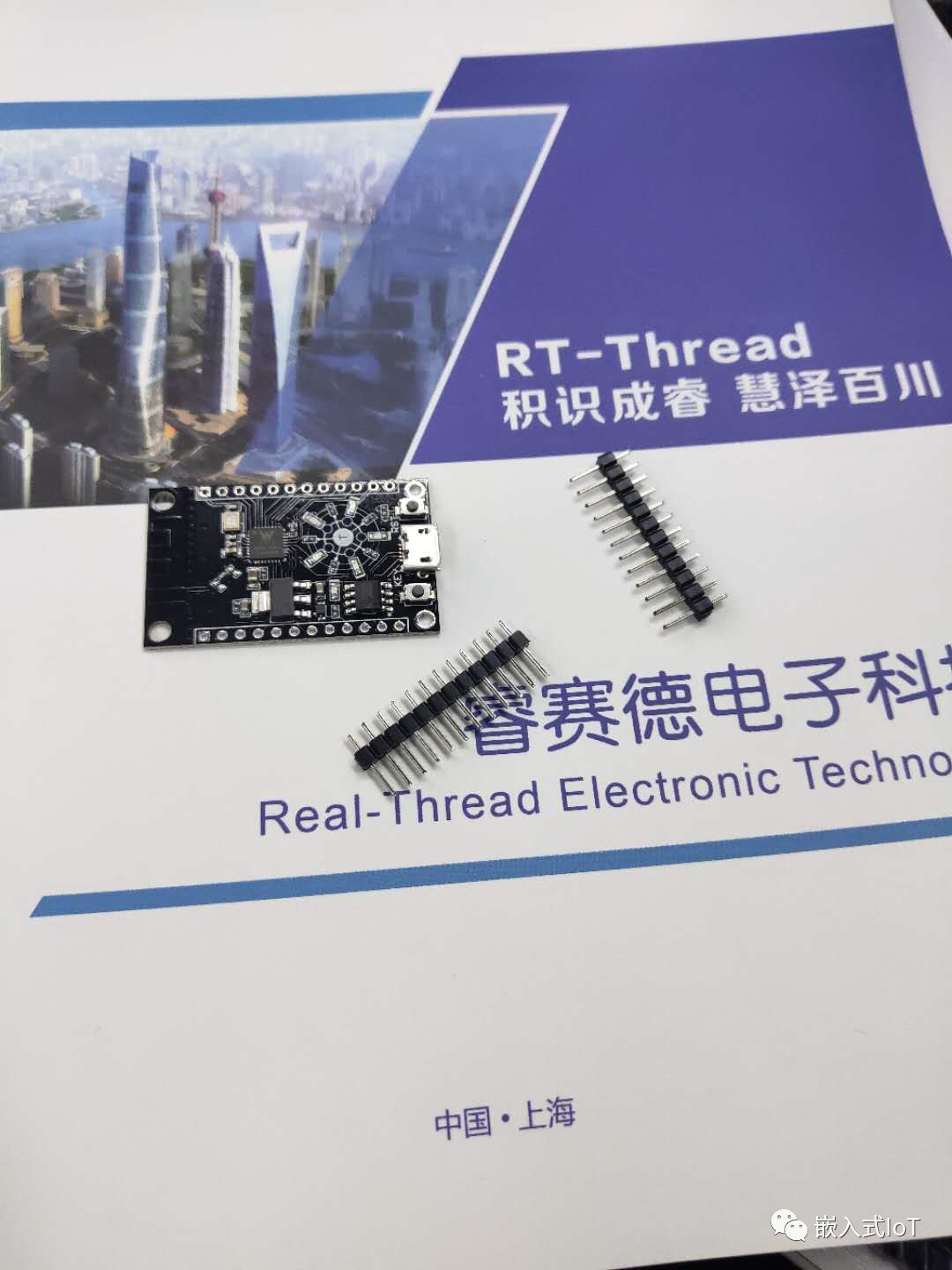

首先上一張圖片，這個開發板設計的很漂亮。
芯片放大后的圖片
上手體驗
話不多說，直接上手體驗一下這塊開發板的魅力。先從最熟悉的RT-Thread開始入手。
相關的指導過程
http://docs.thingsturn.com/development/rt-thread/start/
已經講得很明確了，下面實際操作一下。
第一步：下載SDK

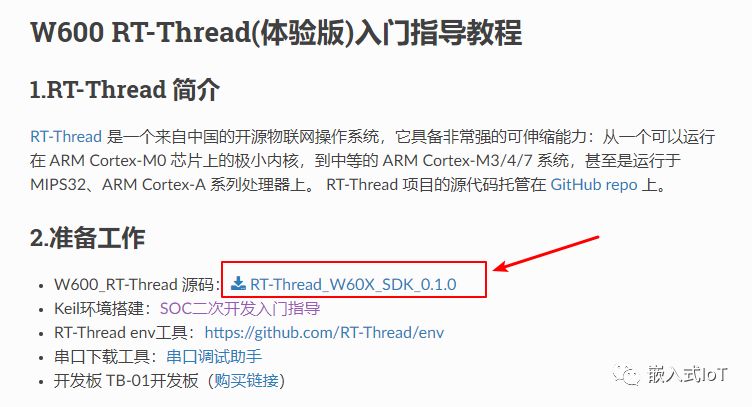

首先下載RT-Thread_W60X_SDK_0.1.0

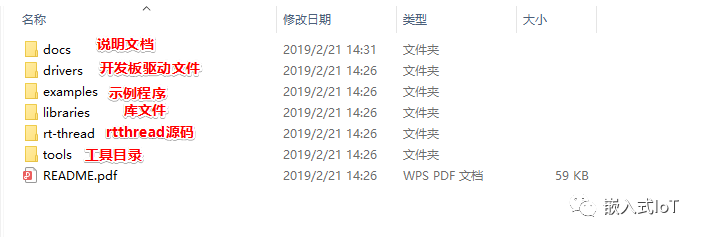

下載完成后，解壓如圖所示

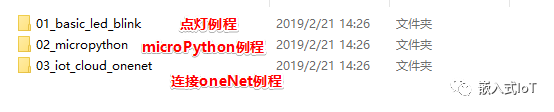

打開example目錄
第二步：配置env工具
作為學習rtthread的必備輔助工具，相關的介紹在rtthread的官網上已經介紹的很詳細了。這里就不贅述了。
https://www.rt-thread.org/document/site/programming-manual/env/env/
第三步：配置工程

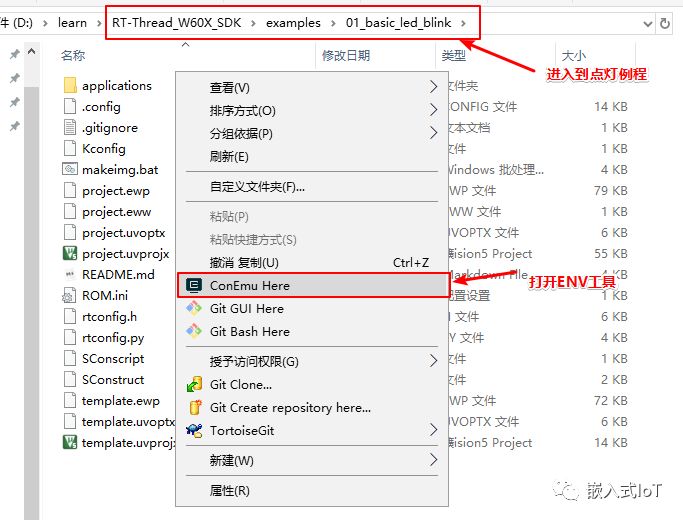

打開env工具后，實際上也不需要配置什么

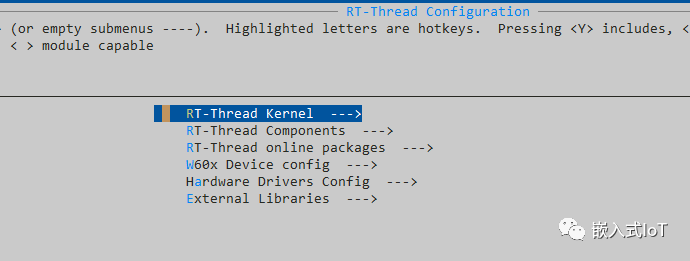

不過可以輸入menuconfig看一下

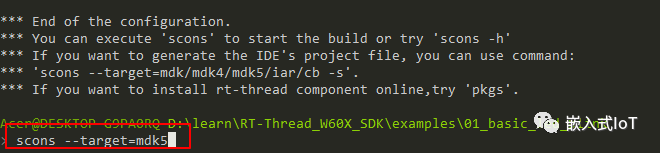

直接退出就好，這里我們采用的mdk5，直接配置成mdk5的工程就行

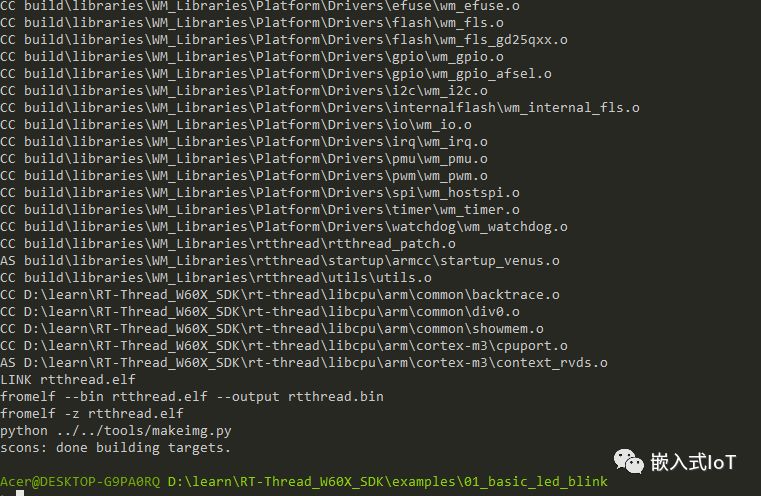

輸入后打印如下的結果

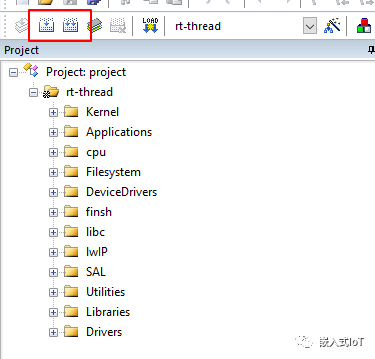

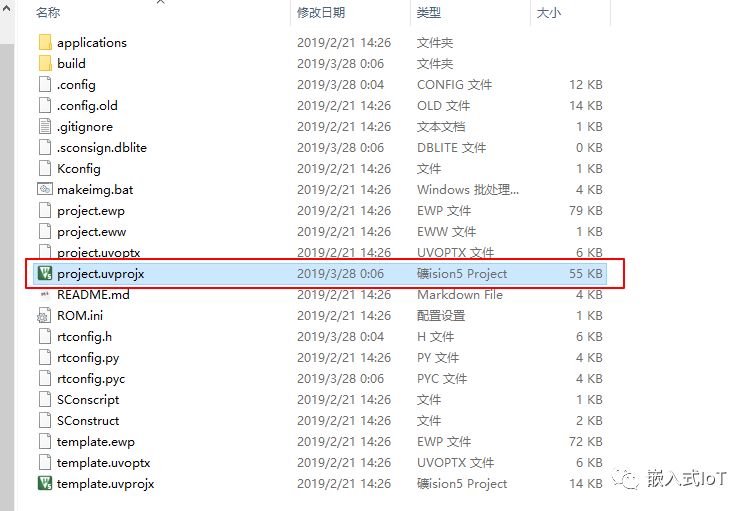

打開工程模板進入keil
第四步：工程驗證與編譯
生成完成工程后，就可以在keil中進行編譯了。

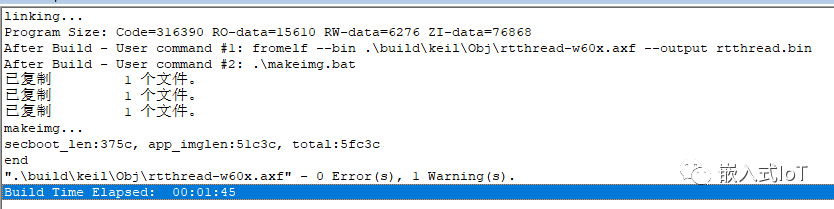

編譯完成后，輸出的結果如下：
第五步：下載與驗證

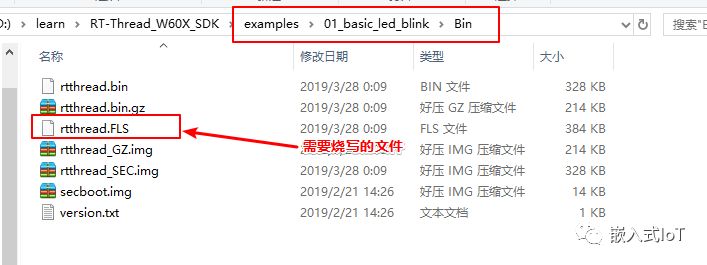

編譯完成后的固件在

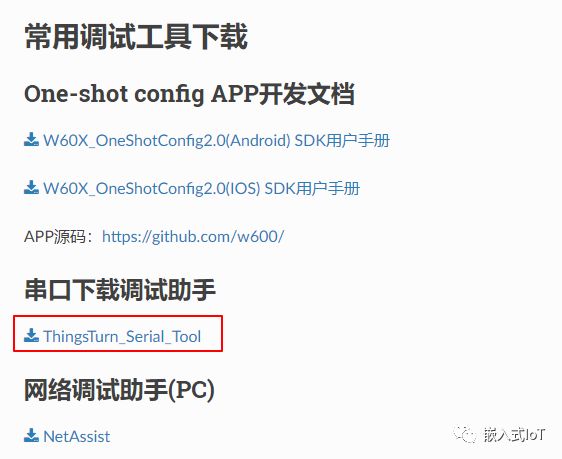

下載工具可以用如下的串口調試助手

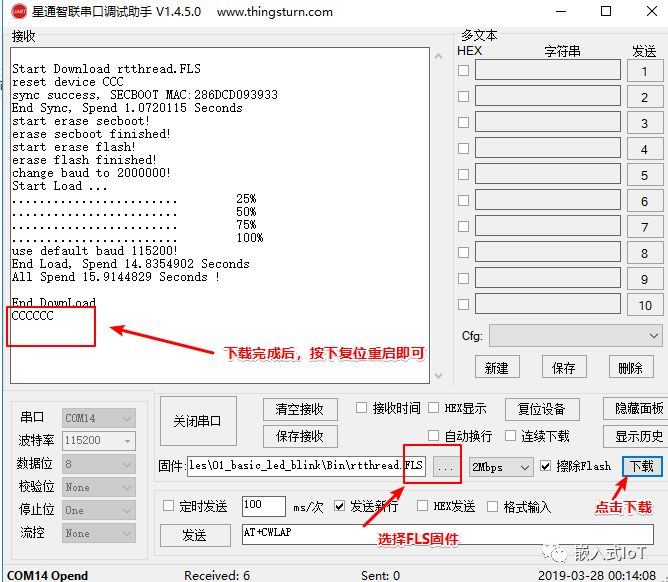

打開工具開始下載

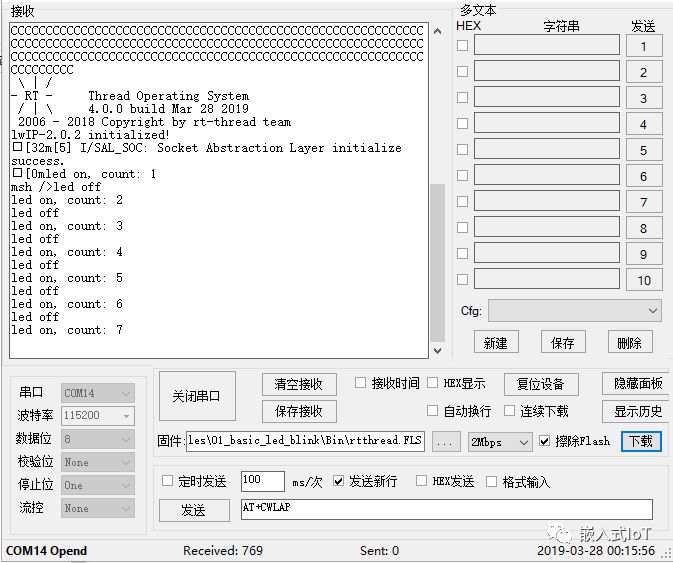

串口調試助手可以看到最下面的燈不斷的閃爍，并且串口打印如下信息
程序燒寫成功。
3 程序分析

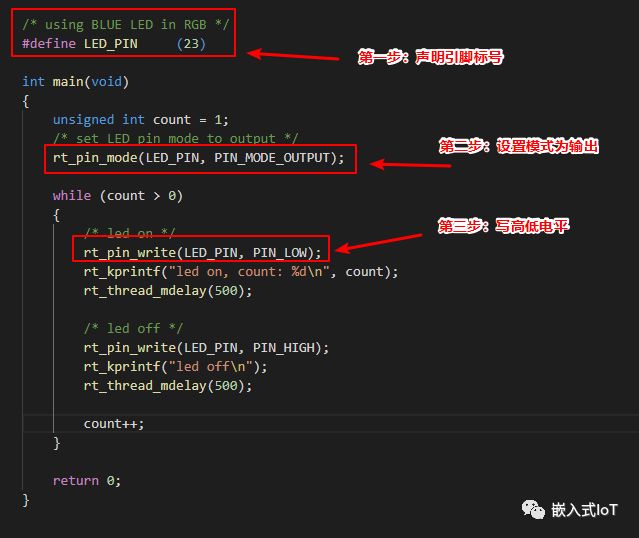

該程序是單純的點燈程序，調用的是RT_Thread的通用驅動模型。

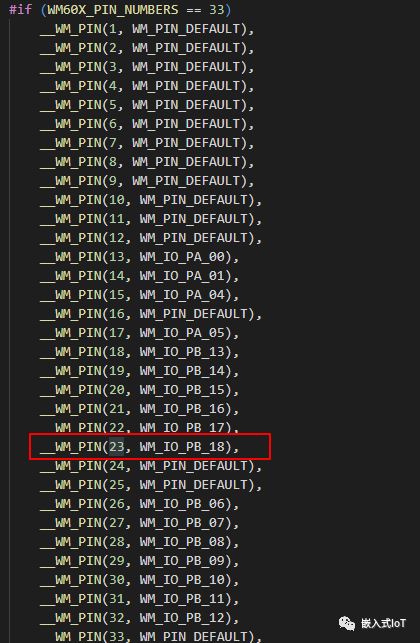

如果要知道引腳標號對應的引腳，可以查看driver/pin_map.c文件

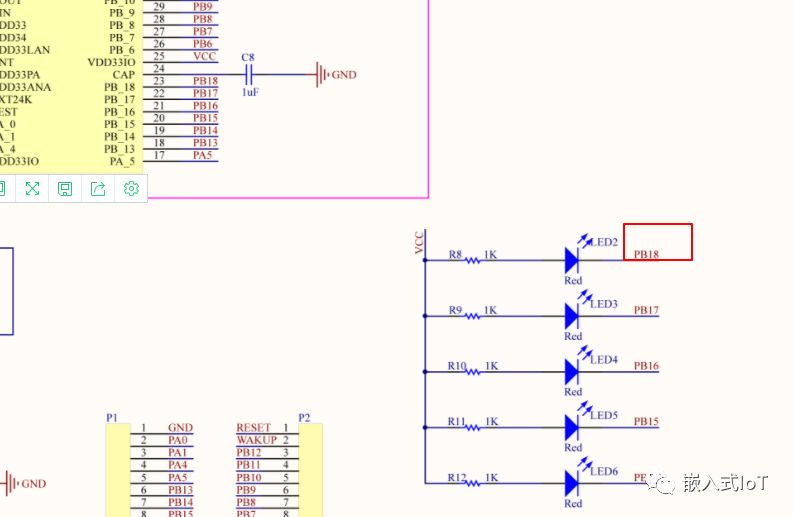

對應PB18，然后查看原理圖及硬件的布板
這個圖實際上是和硬件對應的
到此，我們分析這個程序的執行過程。
4 擴展練習
如果我們需要調用該模塊的wifi部分，比如掃描網絡信息等等。
其實我們只需要設置wifi的工作模式即可
/* set wifi work mode */
rt_wlan_set_mode(RT_WLAN_DEVICE_STA_NAME, RT_WLAN_STATION);
rt_wlan_set_mode(RT_WLAN_DEVICE_AP_NAME, RT_WLAN_AP);

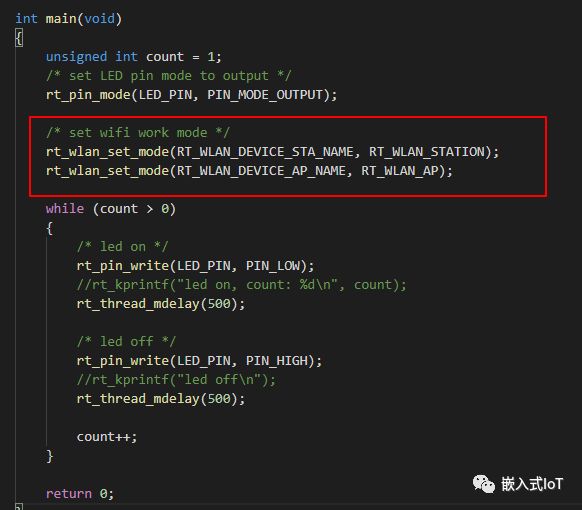

代碼如下

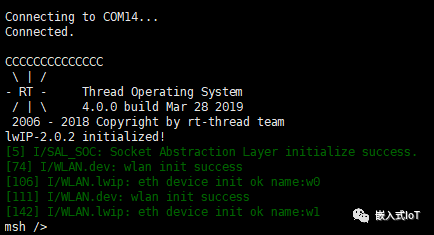

編譯后直接燒寫進去，啟動信息如下

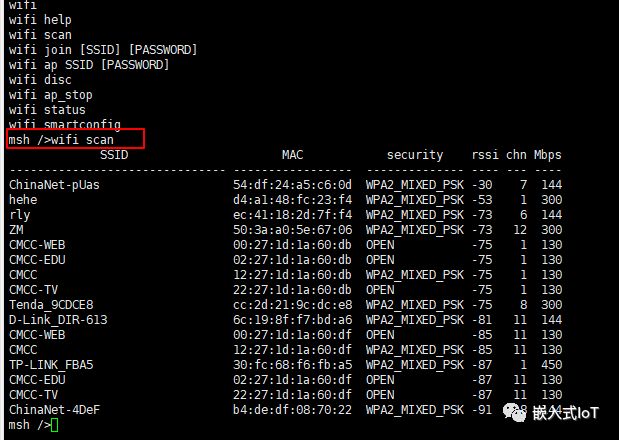

輸入wifi scan可以掃描到附近的wifi
當然我們也可以wifi join加入網絡等等。這樣開發板就連上網絡了，借助rtt的擴展包，后續可以做很多事情。
5 總結
通過很快的摸索，w600與rtthread的體驗還是比較好的。因為rtthread有豐富的組件，并且w600也有比較強大的性能。綜合來看，這次的體驗非常讓我滿意。作為rtt忠實的愛好者，在該操作系統上進行wifi程序的開發與擴展確實是一件讓人值得高興的事情。雖然目前只是上手體驗，經過一段時間的熟悉之后，相信可以得心應手的掌握并在此基礎上開發產品。
