1. 紅外接收1.1 說明1.2 NEC協議1.3 關于紅外接收的波形1.4 解碼1.4 紅外對射思考2. 紅外發射2.1 紅外發射管參數2.2 紅外發射電路搭建2.3 程序設計2.5 實驗結果2.4 紅外發射電路目前遇到的問題3. 總結

1. 紅外接收

1.1 說明

我們采用的是 HS0038B 這個紅外一體化接收頭，所以在使用時需要按照具體協議來進行解析。

當連接好設備后就可以進行數據分析了，首先看一段數據

HS0038B 這個紅外一體化接收頭，當收到有載波的信號的時候，會輸出一個低電平，空閑的時候會輸出高電平，我們用邏輯分析儀抓出來一個紅外按鍵通過HS0038B 解碼后的圖形來了解一下。

1.2 NEC協議

NEC 協議的數據格式包括了引導碼、用戶碼、用戶碼（或者用戶碼反碼）、按鍵鍵碼和鍵碼反碼，最后一個停止位。停止位主要起隔離作用，一般不進行判斷，編程時我們也不予理會。其中數據編碼總共是 4 個字節 32 位。

第一個字節是用戶碼，第二個字節可能也是用戶碼，或者是用戶碼的反碼，具體由生產商決定，第三個字節就是當前按鍵的鍵數據碼，而第四個字節是鍵數據碼的反碼，可用于對數據的糾錯。

這個 NEC 協議，表示數據的方式不像我們之前學過的比如 UART 那樣直觀，而是每一位數據本身也需要進行編碼，編碼后再進行載波調制。

引導碼：9ms 的載波+4.5ms 的空閑。
比特值“0”：560us 的載波+560us 的空閑。
比特值“1”：560us 的載波+1.68ms 的空閑。

1.3 關于紅外接收的波形

通過邏輯分析儀對紅外接收管上的數據采集，基本上可以對數據的采集進行一個比較準確的時序圖。

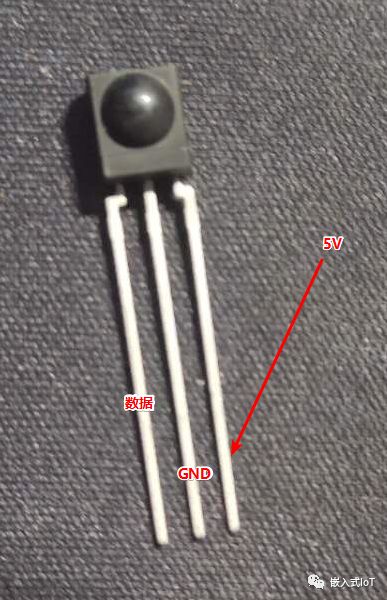

關于紅外接收管的電路連接其實很簡單，就是接電源和數據引腳即可

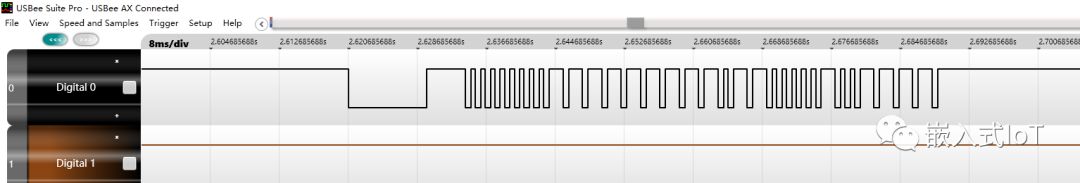

以下就是我們通過邏輯分析儀采集到的波形

通過對數據的采集，我們可以對其進行解碼。

1.4 解碼

一般來說，解碼放在中斷中，這里的中斷一般是GPIO的上升沿或者下降沿中斷。對于一般的程序而言，這樣的設計是沒有問題的。其原理可以描述如下:

(1)當來一個一個下降沿中斷時，進入中斷處理函數，處理事件

(2)當延時6ms后檢測到該電平依然為低電平，該事件有效

(3)收集四組數據：用戶碼，用戶反碼，按鍵碼，按鍵反碼，存到數組中

(4)校驗數據，一般而言，都是可以先校驗按鍵碼與按鍵反碼是否正確，若正確表示解碼正確

(5)處理按鍵碼

以上是處理該問題的基本辦法，編碼如下：

//NEC 紅外0數據格式 解析 int IR0_IN(void) { unsigned char j,k,N=0; // EX0 = 0;  //第一步:判斷紅外是否有效 if (IR0IN == 1)
 { //信號無效 return -1;
 } //第二步:信號有效,延時檢測,確認IR信號出現 ET0 = 0;
 IRdelay(5); if (IR0IN == 1)
 { //不是有效的電平 ET0 = 1; return -2;
 } //第三步：等IR變?yōu)楦唠娖?，跳過9ms的前導低電平信號。 while (!IR0IN)
 {
 IRdelay(1);
 } //收集四組數據：用戶碼，用戶反碼，按鍵碼，按鍵反碼 for (j=0;j<4;j++)
 { for (k=0;k<8;k++) //每組數據有8位 { //等 IR 變?yōu)榈碗娖剑^4.5ms的前導高電平信號。 while (IR0IN)
 {
 IRdelay(1);
 } //等 IR 變?yōu)楦唠娖?/span> while (!IR0IN)
 {
 IRdelay(1);
 } //計算IR高電平時長 while (IR0IN)
 { //0.14ms計數過長自動離開。 IRdelay(1);
 N++; if (N>=30)
 {
 ET0=1; return -3;
 }
 }
 IR0COM[j]=IR0COM[j] >> 1; //數據最高位補“0” if (N>=8) {IR0COM[j] = IR0COM[j] | 0x80;} //數據最高位補“1” N=0;
 }//end for k  }//end for j //按鍵碼是否正確 if (IR0COM[2]!=~IR0COM[3])
 {
 ET0 = 1; return -4;
 }

 ET0 = 1; return 1;
}

但是如果需要檢測兩個紅外光，該方法就有缺陷，因為要用到兩個中斷引腳，這對于單片機來說，是比較困難的。

為了解決這個問題，我們可以采用定時器定時去查詢引腳狀態的方式進行。

比如我們可以采用定時器0去定時讀取電平狀態。如果信號有效則保存下來。

所以我們可以采用100us的定時器Timer0進行

void Timer0Init(void) //100微秒@22.1184MHz {
 AUXR |= 0x80; //定時器時鐘1T模式 TMOD &= 0xF0; //設置定時器模式 TL0 = 0x9A; //設置定時初值 TH0 = 0xA9; //設置定時初值 TF0 = 0; //清除TF0標志 TR0 = 1; //定時器0開始計時 ET0 = 1; //允許T0中斷 EA = 1;
 TR0 = 1;
}

定時器開啟后，不斷的查詢兩個引腳的狀態即可實現該過程。

1.4 紅外對射思考

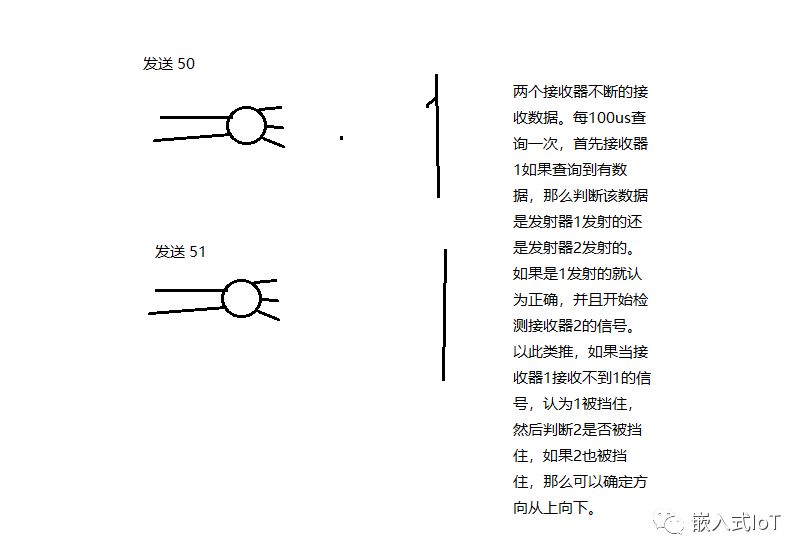

如果要實現紅外對射的功能

2. 紅外發射

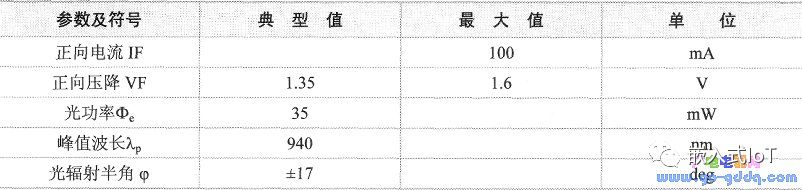

2.1 紅外發射管參數

目前采用的紅外發射管為TSAL6200

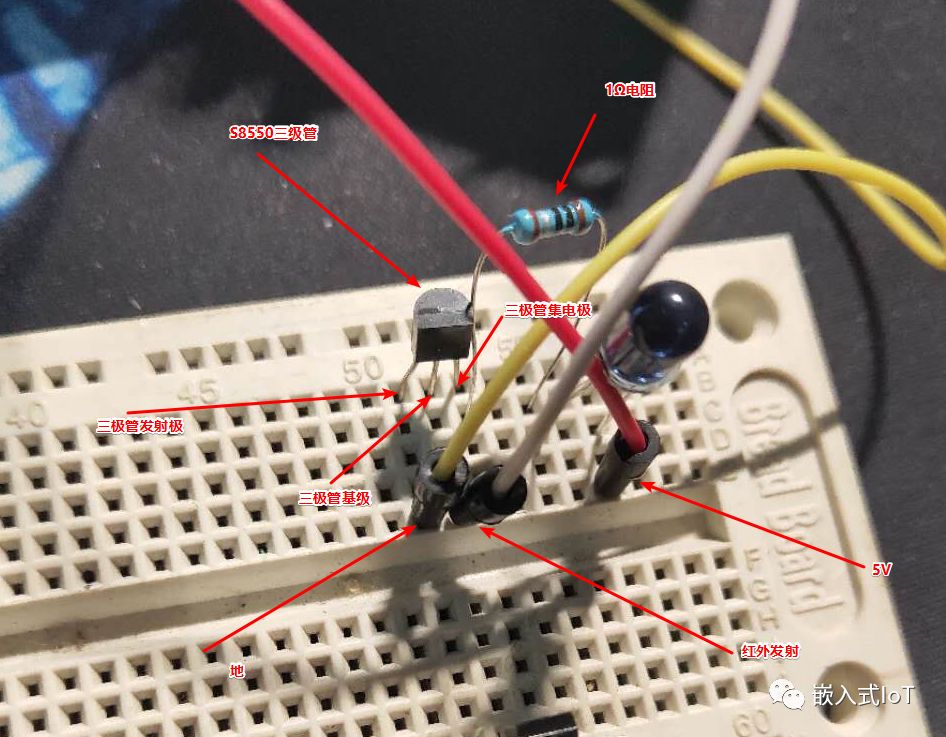

2.2 紅外發射電路搭建

2.3 程序設計

通過對紅外發射管的研究發現，當紅外發射管發出38Khz的波形時，接收管上輸出的是低電平，其他情況下，紅外接收管上接收的電平為高電平，所以要讓紅外接收管上的電平為特定的波形，需要采用26us的定時器。

目前由于我手上只有S8550三極管，所以當引腳輸出高電平時，三極管不導通，低電平時三極管導通。

根據定時器計算26us的定時器中斷

void Timer_Routine(void) interrupt 1 {
 TL0 = 0xE8; //設置定時初值 TH0 = 0xFD; //設置定時初值 count++; if(flag == 1)
 {
 OP = ~OP;
 } else {
 OP = 0;
 } if(send_ir_flag == 1)
 {
 IR1_SEND = OP;
 }else {
 IR2_SEND = OP;
 }
}

然后主要是按照協議發送數據即可

//紅外發射函數 void SendIRdata(char user_data,char key_data) { //1.發送開始碼 9ms send_code(1,9000); //2.發送4.5ms結果碼 send_code(0,4500); //3.發送用戶碼 send_data(user_data); //send_code(0,4279); //4.發送用戶反碼 send_data(~user_data); //send_code(0,4279); //5.發送按鍵碼 send_data(key_data); //send_code(0,4279); //6.發送按鍵反碼 send_data(~key_data); //7.發送結束碼 send_code(1,560);
}

以上就是紅外發射的基本情況。

2.5 實驗結果

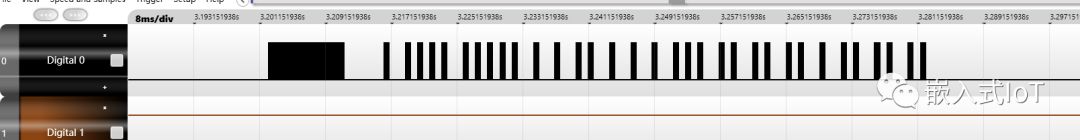

通過邏輯分析儀對數據的采集，我們得到如下的數據

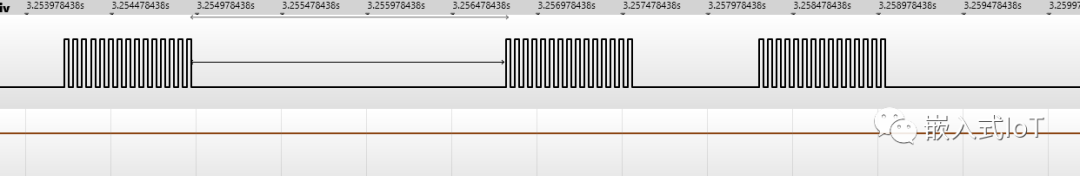

通過放大，可以看到波形的基本情況

該信號基本上是我們發射出來的信號。

調試手段:由于紅外發射管發射出來的光線人眼是看不到的，所以可以打開手機攝像頭拍紅外攝像頭，可以看到當紅外發射管發射數據時，是有顏色的。

2.4 紅外發射電路目前遇到的問題

紅外發射管發射的距離達不到要求，只能在1m的范圍之內數據有效，其他的情況下數據無效。對于該問題，有兩點猜測

(1)紅外發射與紅外接收頭不匹配，造成數據沒辦法很好接收到

(2)紅外發射管功率不夠

3. 總結

對于以上的測試及調節手段，遇到了一些問題，主要是對硬件部分的不熟悉帶來了一些麻煩。其實對于紅外接收部分的調試還是很順利的，只是到了紅外接收部分，卻遇到了一些問題，其中有一個問題就是由于沒有發送結束碼，導致數據始終接收不到，后來通過對紅外遙控的數據采集，才發現了問題的原因。后來又遇到紅外發射管發射距離太短的問題，目前嘗試各種辦法，無果，所以該問題目前先放一放。
