1.文章簡述
攝像輸出的圖像一般都是YUV格式的圖像，本文主要從攝像頭輸出的YUV格式圖像的角度出發，對圖像格式的轉換進行設計。同時對代碼的優化進行總結與整理。下面來詳細講述這些問題。
2. YUV轉RGB的代碼優化問題
從原理上來說，對于一個YUV轉RGB的代碼，可以從浮點和浮點轉整形這兩種方式進行轉換，而轉成整數后又可以利用MXU進行計算，應該可以加快運算速度。
在編寫代碼時，最開始的解決辦法都是從網上查找的資料，感覺可以實現基本的功能，但是對代碼沒有進行任何的優化，甚至還降低代碼的可讀性。這是我以前寫代碼時沒有認真總結的問題，經過夏總的指導，確實在這個上面需要認真的下點功夫。
2.1 浮點轉換
原始的代碼如下
y = 0.299*r + 0.587*g + 0.114*b;
u = -0.1687*r - 0.3313*g + 0.5*b + 128;
v = 0.5*r - 0.4187*g - 0.0813*b + 128;
y1 = 0.299*r1 + 0.587*g1 + 0.114*b1;
u1 = -0.1687*r1 - 0.3313*g1 + 0.5*b1 + 128;
v1 = 0.5*r1 - 0.4187*g1 - 0.0813*b1 + 128;
這樣寫法邏輯上沒有什么問題，但是細節上存在問題。首先是代碼的對稱性上來說，取的變量名應該是y0，u0，v0，y1,u1,v1這樣才能保證對稱性。第二可以將這些參數替代成宏，這樣的代碼更加整齊，閱讀性更好。
優化后
頭文件定義：
/******************************************
* YUV轉RGB公式：
* [ 1 0 1.402 ] [ Y ] [ R ]
* [ 1 -0.34414 -0.71414] * [ U ] = [ G ]
* [ 1 1.1772 0 ] [ V ] [ B ]
******************************************/ //浮點 #define YUV2RGB_COEF00_FLOAT (1) #define YUV2RGB_COEF01_FLOAT (0) #define YUV2RGB_COEF02_FLOAT (1.402f) #define YUV2RGB_COEF10_FLOAT (1) #define YUV2RGB_COEF11_FLOAT (-0.34414f) #define YUV2RGB_COEF12_FLOAT (-0.71414f) #define YUV2RGB_COEF20_FLOAT (1) #define YUV2RGB_COEF21_FLOAT (1.1772f) #define YUV2RGB_COEF22_FLOAT (0)
代碼
/*********************************************************************************
* YUV2轉RGB格式(浮點計算)，兩個rgb像素轉換一個yuv2像素
* r = y1 + 1.4075*(v - 128);
* g = y - 0.3455*(u - 128) - 0.7169*(v - 128);
* b = y + 1.779*(u - 128);
**********************************************************************************/ int yuv2rgb_native(unsigned char *rgb, unsigned char *yuv, unsigned int width, unsigned int height) { if (width < 1 || height < 1 || rgb == NULL || yuv == NULL)
{ return 0;
} unsigned char y0, u, v, y1; int r0, g0, b0, r1, g1, b1; unsigned int i; int loop = (width*height) >> 1; for (i = 0; i < loop; i++)
{
y0 = yuv[0];
u = yuv[1];
y1 = yuv[2];
v = yuv[3];
yuv += 4;
r0 = YUV2RGB_COEF00_FLOAT*y1 + YUV2RGB_COEF01_FLOAT*u + YUV2RGB_COEF02_FLOAT*(v - 128);
g0 = YUV2RGB_COEF10_FLOAT*y0 + YUV2RGB_COEF11_FLOAT*(u - 128) + YUV2RGB_COEF12_FLOAT*(v - 128);
b0 = YUV2RGB_COEF20_FLOAT*y0 + YUV2RGB_COEF21_FLOAT*(u - 128) + YUV2RGB_COEF22_FLOAT*v;
r1 = YUV2RGB_COEF00_FLOAT*y1 + YUV2RGB_COEF01_FLOAT*u + YUV2RGB_COEF02_FLOAT*(v - 128);
g1 = YUV2RGB_COEF10_FLOAT*y1 + YUV2RGB_COEF11_FLOAT*(u - 128) + YUV2RGB_COEF12_FLOAT*(v - 128);
b1 = YUV2RGB_COEF20_FLOAT*y1 + YUV2RGB_COEF21_FLOAT*(u - 128) + YUV2RGB_COEF22_FLOAT*v; /*
rgb[0] = (((TUNE(g0) & 0x1C) << 3) | (TUNE(b0) >> 3));
rgb[1] = ((TUNE(r0) & 0xF8) | (TUNE(g0) >> 5));
rgb[2] = (((TUNE(g1) & 0x1C) << 3) | (TUNE(b1) >> 3));
rgb[3] = ((TUNE(r1) & 0xF8) | (TUNE(g1) >> 5));
rgb += 4;
*/ rgb[0] = TUNE(r0);
rgb[1] = TUNE(g0);
rgb[2] = TUNE(b0);
rgb[3] = TUNE(r1);
rgb[4] = TUNE(g1);
rgb[5] = TUNE(b1);
rgb += 6;
} return 1;
}
從整體的代碼風格上來說，一定要確保代碼盡可能的簡潔優美，代碼中用的比較多的常數可以用宏來進行表示。往往這些細節問題，容易忽視的問題，一定要重視。
2.2 浮點轉整形
在前面的文檔中，已經詳細描述了浮點轉整形的原理，現在只是做一些細節上的優化和敘述。
定義轉換精度：
//定義轉換精度 #define YUV2RGB_COEF_SHIFT (8)
定義系數宏：
#define YUV2RGB_COEF00_INT (1) #define YUV2RGB_COEF01_INT (1) #define YUV2RGB_COEF02_INT ((int)((YUV2RGB_FLOAT_COEF02 - 1) * (1< #define YUV2RGB_COEF10_INT (1) #define YUV2RGB_COEF11_INT ((int)((YUV2RGB_FLOAT_COEF11) * (1< #define YUV2RGB_COEF12_INT ((int)((YUV2RGB_FLOAT_COEF12) * (1< #define YUV2RGB_COEF20_INT (1) #define YUV2RGB_COEF21_INT (1) #define YUV2RGB_COEF22_INT ((int)((YUV2RGB_FLOAT_COEF21 - 1) * (1<
轉換函數
/*********************************************************************************
* YUV2轉RGB格式(浮點轉整形計算)，兩個rgb像素轉換一個yuv2像素
* r = y1 + 1.4075*(v - 128);
* g = y - 0.3455*(u - 128) - 0.7169*(v - 128);
* b = y + 1.779*(u - 128);
*
* YUV轉RGB公式：
* [ 1 0 1.402 ] [ Y ] [ R ]
* [ 1 -0.34414 -0.71414] * [ U ] = [ G ]
* [ 1 1.1772 0 ] [ V ] [ B ]
*
* r = y1 + v + ((104*v)>>8) -180
* g = y - ((89*u)>>8) -((183*v)>>8) + 135
* b = y + u + ((199*u)<<8) -227
**********************************************************************************/ int yuv2rgb(unsigned char *rgb, unsigned char *yuv, unsigned int width, unsigned int height) { unsigned char y0, u, v, y1; int r0, g0, b0, r1, g1, b1; unsigned int i; int loop = (width*height) >> 1;//yuv圖像大小是 for (i = 0; i < loop; i++)
{
y0 = yuv[0];
u = yuv[1];
y1 = yuv[2];
v = yuv[3];
yuv += 4; //簡化 r0 = y1 + v + ((YUV2RGB_INT_COEF02*v) >> YUV2RGB_COEF_SHIFT) - 179;
g0 = y0 + ((YUV2RGB_INT_COEF11* u) >> YUV2RGB_COEF_SHIFT) + ((YUV2RGB_INT_COEF12*v) >> YUV2RGB_COEF_SHIFT) + 135;
b0 = y0 + u + ((YUV2RGB_INT_COEF22*u) >> YUV2RGB_COEF_SHIFT) - 150;
r1 = y1 + v + ((YUV2RGB_INT_COEF02*v) >> YUV2RGB_COEF_SHIFT) - 179;
g1 = y1 + ((YUV2RGB_INT_COEF11* u) >> YUV2RGB_COEF_SHIFT) + ((YUV2RGB_INT_COEF12*v) >> YUV2RGB_COEF_SHIFT) + 135;
b1 = y1 + u + ((YUV2RGB_INT_COEF22*u) >> YUV2RGB_COEF_SHIFT) - 150;
rgb[0] = TUNE(r0);
rgb[1] = TUNE(g0);
rgb[2] = TUNE(b0);
rgb[3] = TUNE(r1);
rgb[4] = TUNE(g1);
rgb[5] = TUNE(b1);
rgb += 6; /*
rgb[0] = (((TUNE(g0) & 0x1C) << 3) | (TUNE(b0) >> 3));
rgb[1] = ((TUNE(r0) & 0xF8) | (TUNE(g0) >> 5));
rgb[2] = (((TUNE(g1) & 0x1C) << 3) | (TUNE(b1) >> 3));
rgb[3] = ((TUNE(r1) & 0xF8) | (TUNE(g1) >> 5));
rgb += 4;
*/ } return 1;
}
在這個代碼中主要注意將函數展開，這樣就是讓復雜的運算變成乘法或者加法運算，因?yàn)镸XU有相關的乘法加法和移位運算。
2.3 浮點運算和整數運算在PC上模擬的效果

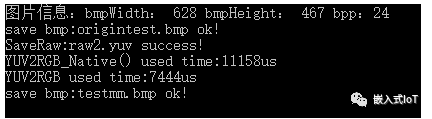

在PC機上模擬時間測試
可以看到Y(jié)UV2RGB_Native函數運行時間11158us，也就是浮點轉換的時間為11158us。
而轉換成整形后需要7444us。明顯轉換成整數后效率要高。
圖像質量比較：
原圖：
浮點轉換：
經過整形轉換后的圖
從上面的效果上可以看出，基本上圖形效果比較好。
3. x1000上進行對比測試
在開發板上進行測試主要從以下幾個方面進行：
-
不開啟FPU的情況下測試浮點和整形一幀圖像轉換時間
-
開啟FPU的情況下測試浮點和整形一幀圖像轉換時間
-
在利用MXU進行優化后的一幀圖像轉換時間
3.1 使用軟浮點測試一幀圖像轉換時間
開啟軟浮點需要在編譯選項中添加
-msoft-float
然后找到
ingenic-linux-kernel3.10.14-x1000-v5.0-20161213\prebuilts\toolchains\mips-gcc472-glibc216\lib\gcc\mips-linux-gnu\4.7.2\soft-float\libgcc.a
文件添加到到application目錄下。
然后編輯application目錄中的SConsript
from building import *
cwd = GetCurrentDir()
src = Glob('*.c') + Glob('*.cpp')+ Glob('*.a')
CPPPATH = [cwd, str(Dir('#'))]
group = DefineGroup('Applications', src, depend = [''],CPPPATH = CPPPATH)
Return('group')
浮點運算時間
轉換一幀圖像需要的時間是137ms
浮點轉整形運算時間
經過轉換只需要9ms。也就是說，將浮點轉換成整形后，效率提高了15倍。
3.2 開啟FPU后轉換圖像
在linux系統下編譯，并利用君正提供的gcc。默認情況下是支持FPU的，所以首先需要將編譯選項中的-msoft-float去掉。
浮點運算時間
可見轉換一幀圖像后運算時間為12ms。
浮點轉整形運算時間
浮點轉整形后速度還是要快一些。
3.3 開啟FPU進行測試
3.3.1 基本思路
總體的代碼如下
r0 = y1 + v + a1 - 179;
g0 = y0 + b1 + c1 + 135;
b0 = y0 + u + d1 - 150;
r1 = y1 + v + a1 - 179;
g1 = y1 + b1 + c1 + 135;
b1 = y1 + u + d1 - 150;
上面簡化其實就是
a1:((YUV2RGB_INT_COEF02*v) >> YUV2RGB_COEF_SHIFT)
b1:((YUV2RGB_INT_COEF11* u) >> YUV2RGB_COEF_SHIFT)
c1:((YUV2RGB_INT_COEF12*v) >> YUV2RGB_COEF_SHIFT)
d1:((YUV2RGB_INT_COEF22*u) >> YUV2RGB_COEF_SHIFT)
實際上這就是一個乘法，加法，移位運算。考慮到乘法和移位比較消耗時間，可以在代碼中只做加減操作，乘法和移位用MXU來進行。
主要用到的指令

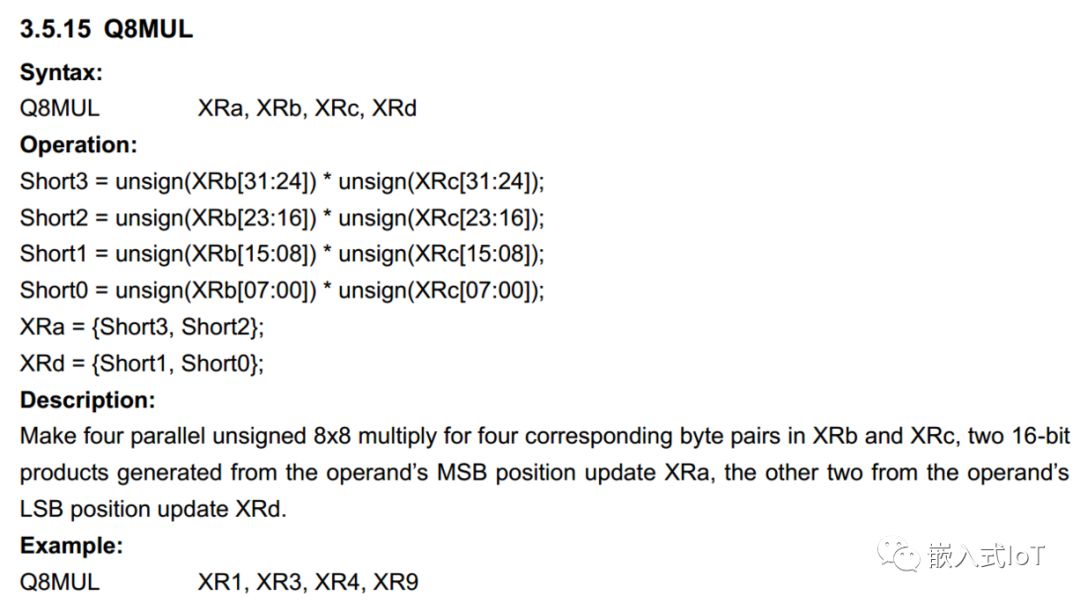

而在MXU中有一個8位的乘法指令
也就是說可以將四個char類型的數填充到32位的寄存器中，得到的數據是4個16位的short型數據。

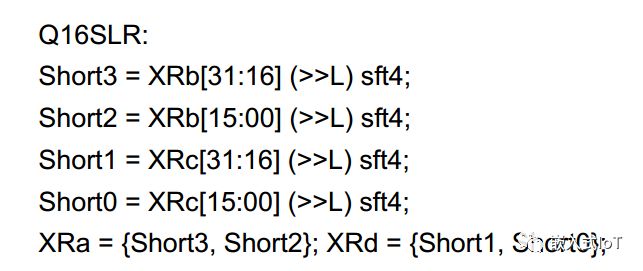

所以得到xra，xrd后然后將這兩個寄存器的值移位
所以這四個乘法和移位計算由兩條MXU指令即可完成
3.3.2 程序設計
將四個char類型系數放在src1中，將四個char類型的u，v分量放在src2中
int yuv2rgb(unsigned char *rgb, unsigned char *yuv, unsigned int width, unsigned int height) { // if (width < 1 || height < 1 || rgb == NULL || yuv == NULL) // { // return 0; // } unsigned char src1[4]; unsigned char src2[4]; unsigned short dst1[2]; unsigned short dst2[2]; unsigned char y0, u, v, y1; int r0, g0, b0, r1, g1, b1;
src1[0] = YUV2RGB_INT_COEF02 ;
src1[1] = -YUV2RGB_INT_COEF11;//變成正數 src1[2] = -YUV2RGB_INT_COEF12;//變成正數 src1[3] = YUV2RGB_INT_COEF22 ; unsigned int i; int loop = (width*height) >> 1; for (i = 0; i < loop; i++)
{
y0 = yuv[0];
u = yuv[1];
y1 = yuv[2];
v = yuv[3];
yuv += 4;
src2[0] = v;
src2[1] = u;
src2[2] = v;
src2[3] = u;
S32LDDR(xr1, src1, 0);//將src1的數據放在xr1中 S32LDDR(xr2, src2, 0);//將src2的數據放在xr2中 Q8MUL(xr3, xr1, xr2, xr4);//將xr1與xr2每八位相乘，得到高位放xr3，低位放xr4 Q16SLR(xr5, xr3, xr4, xr6, YUV2RGB_COEF_SHIFT);//將xr3與xr4進行移位 S32STD(xr5, dst1, 0);// dst1[1] Short3 dst1[0] Short2 S32STD(xr6, dst2, 0);// dst2[1] Short1 dst2[0] Short0 r0 = y1 + v + dst1[1] - 179;
g0 = y0 - dst1[0] - dst2[1] + 135;
b0 = y0 + u + dst2[0] - 150;
r1 = y1 + v + dst1[1]- 179;
g1 = y1 - dst1[0] - dst2[1] + 135;
b1 = y1 + u + dst2[0] - 150;
rgb[0] = (((TUNE(g0) & 0x1C) << 3) | (TUNE(b0) >> 3));
rgb[1] = ((TUNE(r0) & 0xF8) | (TUNE(g0) >> 5));
rgb[2] = (((TUNE(g1) & 0x1C) << 3) | (TUNE(b1) >> 3));
rgb[3] = ((TUNE(r1) & 0xF8) | (TUNE(g1) >> 5));
rgb += 4;
} return 1;
}
經過測試，效果如下
發現效果并沒有預想中的那么明顯。依然和整形轉換一幀圖像時間差不多。和之前的猜想不相符，如果將幾條乘法指令并行執行，可能會效果好很多，但實際測試發現優化好不了多少。后面再將加減法進行一下MXU的優化，看一下能不能有更好的優化方案。
4. 總結
本文主要測試YUV轉RGB的幾種方法的效率問題，得到的結論是定點化處理更加的高效。如果用浮點運算，會消耗大量的硬件資源。
