1. 文章說明2. 硬件電路2.1 外觀介紹2.2 引腳分布3. 軟件設計3.1 閃燈3.2 按鍵3.3 PWM3.4 SoftAP3.5 STA模式3.6 AP+STA3.7 Scan WiFi4. 總結

1. 文章說明

本文主要結合上面的工程環境，利用vscode+platformIO物聯網開發環境，同時使用當下最流行的開源硬件系統Arduino學習與掌握對硬件的編程方法。對于物聯網的江湖世界，Arduino猶如掀起一股浪潮的屠龍寶刀，將繼續為這風起云涌的物聯網時間貢獻力量。文章就是就是采用Arduino。Talk is cheap！

2. 硬件電路

2.1 外觀介紹

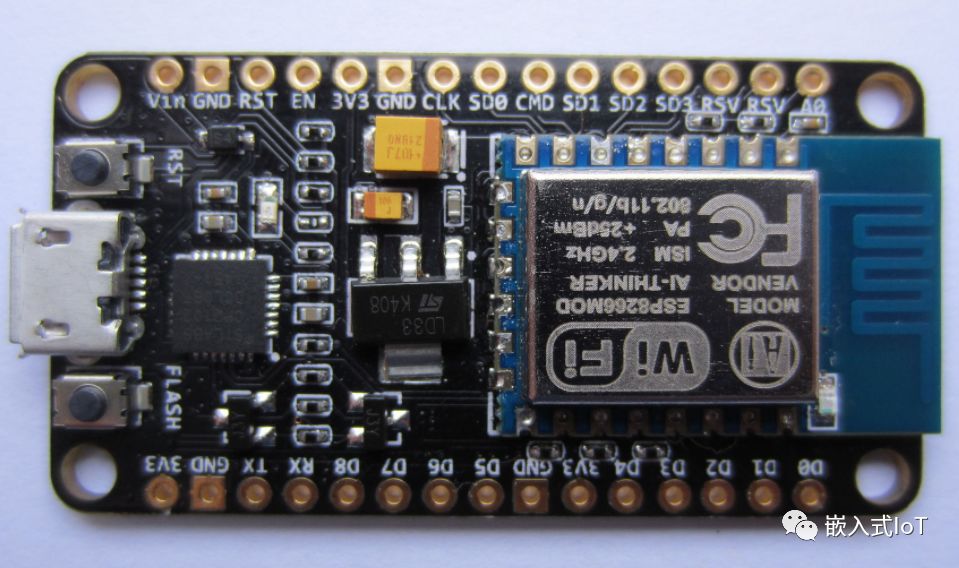

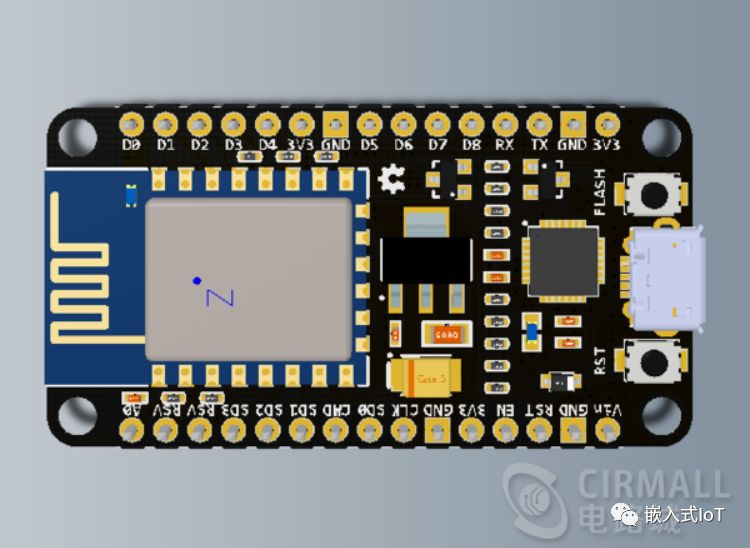

對于硬件的使用，采用的是NODEMCU。如下圖所示

基本上就是這個樣子。一句話概括。NodeMCU,是一個開源的物聯網平臺。淘寶上14元左右即可拿下。

2.2 引腳分布

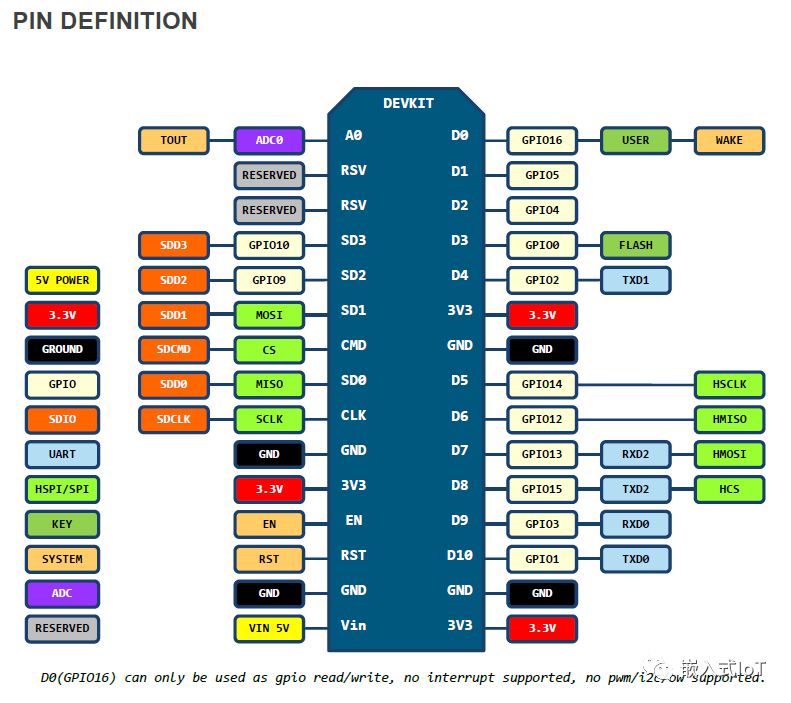

NodeMCU引腳分布如下圖所示。其中用戶按鍵FLASH 為GPIO16，LED為GPIO16。

3. 軟件設計

3.1 閃燈

對于最開始的設計，先演示一下閃燈操作。閃燈也是最直觀看到程序效果的方法，猶如機器的心跳，能夠用眼睛看到程序的運行。這也就是最基本的入門程序。

目的

讓開發板上的燈閃爍起來！

程序如下

#define PIN_LED 16 //定義LED void setup() {
 pinMode(PIN_LED,OUTPUT);
} void loop() {
 digitalWrite(PIN_LED,LOW); //低電平點亮 delay(500);
 digitalWrite(PIN_LED,HIGH);
 delay(500);
}

非常的簡單，將程序放入VSCode進行編譯，然后下載到開發板就可以看到程序正常啟動了。當然，這都是非常簡單的操作。

3.2 按鍵

按鍵作為外部輸入設備，可以作為外界的感應給設備。那么究竟如何使用這個按鍵呢？下面通過按鍵來進行點燈操作。

掃描方式

掃描就是每隔一定時間去查看一下按鍵的狀態，如果按鍵達到了需求的狀態則進行相關的操作。

#define PIN_LED 16 //定義LED #define KEY_FLASH  0 //定義按鍵 void setup() {
 Serial.begin(115200);
 Serial.setDebugOutput(true);
 pinMode(PIN_LED,OUTPUT);
 pinMode(KEY_FLASH,INPUT);
} void keyScan() { int k = 0;
 k = digitalRead(KEY_FLASH);
 Serial.println("keyScan:");
 Serial.write(k);
 Serial.println(); if(k == 0)
 {
 digitalWrite(PIN_LED,HIGH);
 } else {
 digitalWrite(PIN_LED,LOW);
 }
} void loop() {
 keyScan();
 delay(500);
}

中斷方式

中斷就相當于鬧鐘，平時它什么事情也不做，當按鍵事件到來時，就觸發了相應的操作。

#include "Arduino.h" #define PIN_LED 16 //定義LED #define KEY_FLASH  0 //定義按鍵 volatile int state = HIGH; void stateChange(); void setup() {
 Serial.begin(74880);
 Serial.setDebugOutput(true);
 pinMode(PIN_LED,OUTPUT);
 pinMode(KEY_FLASH,INPUT);
 attachInterrupt(KEY_FLASH,stateChange,RISING);//下降沿中斷 digitalWrite(PIN_LED,HIGH);//低電平點亮 } void stateChange() {
 state = !state;
 Serial.printf("state:%d\n",state);
 digitalWrite(PIN_LED,state);
} void loop() {

}

3.3 PWM

先講一下什么是PWM，也就是脈沖寬度調制。本來數字電路就是輸出高低電平來維持設備的正常工作，PWM就可以輸出斷斷續續的電平，從而通過占空比來調節輸出電壓。典型的應用就是控制液晶顯示屏的背光燈的亮度?；蛘呖刂齐姍C的轉速和角度。下面我們通過一個示例來講解PWM的調節。

目標：呼吸燈

呼吸燈就是按照特定的頻率明暗變化的閃燈方式，猶如人體肺部吸入和呼出空氣一樣慢慢的變化。

#define PIN_LED 16 void setup() {
 pinMode(PIN_LED,OUTPUT);
 analogWrite(PIN_LED,0);//信號模擬輸出 } void loop() { for(int i = 0; i < 1024; i++)
 {
 analogWrite(PIN_LED,i);
 delay(2);
 } for(int i = 1024; i >= 0; i--)
 {
 analogWrite(PIN_LED,i);
 delay(2);
 }
}

程序如上所述，通過控制輸出到LED上的PWM占空比，從而間接調節兩端的電壓。進一步讓其輸出明暗的效果。

3.4 SoftAP

既然是聯網模塊，那么就一定要涉及到網絡部分才叫wifi模塊。8266的網絡支持功能是非常的強大的，這個也是該模塊的特點。下面主要講一下AP與STA。先來說說AP。AP就是Access Point 也就是訪問接入點。一般就是網絡的創建者，對于家庭或者辦公室來說，一個無線路由器就是AP，而其他的外設就是STA。

從原理上來說，我們接下來的實驗是要實現一個接入點，也就是路由器一樣的功能。

#include  #include  //自定義AP的SSID與密碼 const char *ssid = "BA_AP"; const char *password = "bigmagic"; //申明端口 ESP8266WebServer server(80); //設定 web 服務的成功響應信息 void handleRoot() {
 Serial.print("\n123...\n");
 server.send(200, "text/html", "

			You are connected

");
} void setup() {
 delay(1000);
 Serial.begin(74880);
 Serial.println();
 Serial.print("Configuring access point..."); /*如果使用開放式 AP 模式，可以把下面語句的 password 參數省略 */ WiFi.softAP(ssid, password); //獲取 AP 的 IP 地址，存入變量 myIP IPAddress myIP = WiFi.softAPIP();
 Serial.print("AP IP address: ");
 Serial.println(myIP); //調用 on 方法，給客戶端發送響應信息，啟動 web 服務，并在串口回顯 server.on("/", handleRoot);
 server.begin();
 Serial.println("HTTP server started");
} //循環等待處理客戶端的連接 void loop() {
 delay(100);
 Serial.print(".");
 server.handleClient();
}

程序執行后，我們可以用手機收到名稱為BA_AP的WIFI信息，同時連接上wifi后瀏覽器訪問192.168.4.1即可看到網頁上顯示You are connected的信息。同時可以在串口控制臺上看到123的輸出。

3.5 STA模式

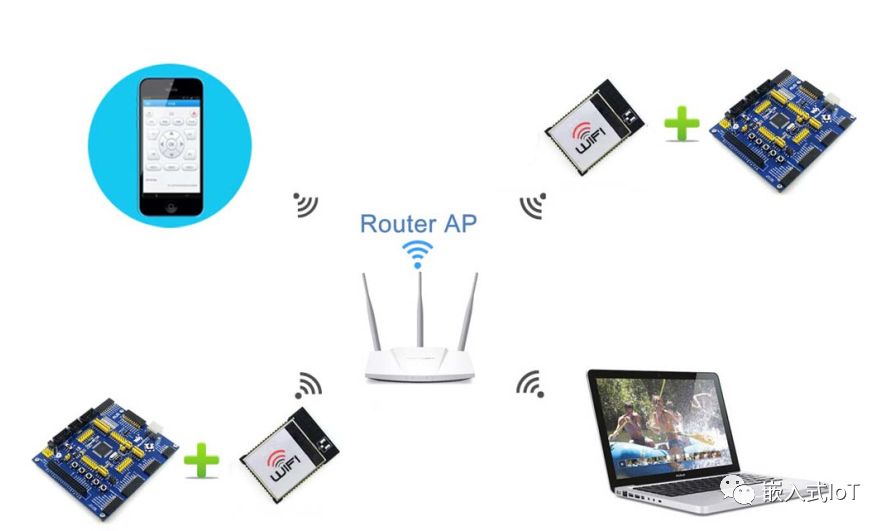

與AP模式相對應，STA就是連接到路由器上的設備。這種模式使用的最多。下圖中路由器是AP，其他的手機，電腦，開發板都是屬于STA的范疇。

在講今天的程序之前，可以看看設備是如何聯網的。

首先AP在不斷的向周圍發出信號，也就是信標幀。STA如果開啟WiFi也會每隔一定的事件發送探測幀。這樣其實有一個問題，就是會有不良的使用者制作WIFI探針。今年的315上報道了WIFI探針的問題。也就是自帶WIFI功能的手機，即使在不連接WIFI的情況下，只要開啟了WIFI的功能，那么信息就有可能被截獲到。

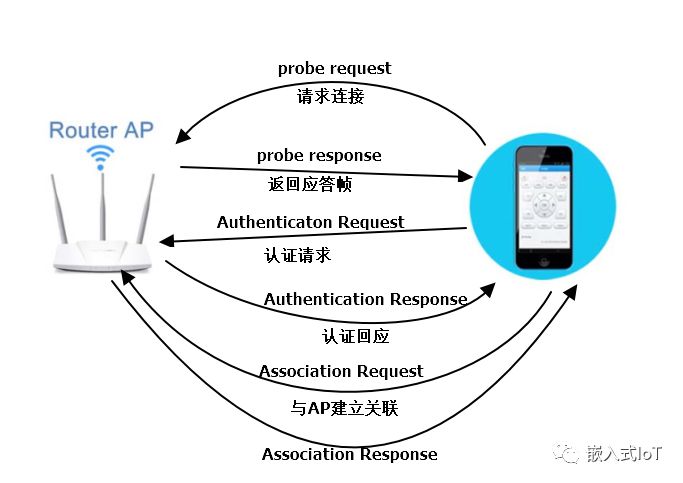

其整個流程如下：

連接WIFI程序如下

#include  //連接AP賬號 const char* ssid = "ChinaNet-pUas" const char* password = "zhao565658" void setup()
{
 Serial.begin(115200);
 delay(10);
 Serial.println();
 Serial.println();
 Serial.print("Connecting to ");
 Serial.println(ssid);
 WiFi.begin(ssid, password); while (WiFi.status() != WL_CONNECTED) {
 delay(500);
 Serial.print(".");
 }
 Serial.println("");
 Serial.println("WiFi connected");
 Serial.println("IP address: ");
 Serial.println(WiFi.localIP());
} void loop() {

}

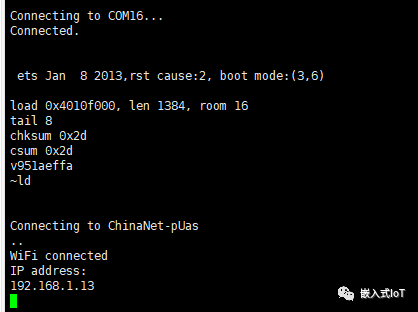

串口打印信息如下

并且可以在路由器管理中看到設備，表示連接成功。

3.6 AP+STA

8266可以既作為AP也同時可以作為STA，這就需要內部有兩個MAC地址。這種方式就像筆記本電腦既可以聯網，也可以開啟熱點一樣。作為數據直接轉發功能。

3.7 Scan WiFi

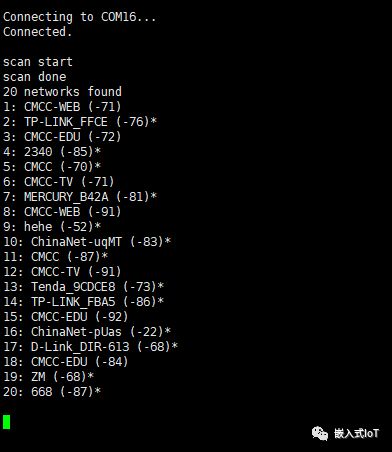

8266可以掃描附件的WiFi信息，和手機上掃描熱點一樣。下面來實現一下這個功能

#include "ESP8266WiFi.h"  void setup() {
 Serial.begin(115200); //設定 WiFi 為 STA 模式，如果先前已連接上 AP，則與之斷開 WiFi.mode(WIFI_STA);
 WiFi.disconnect();
 delay(100);
 Serial.println("Setup done");
} void loop() {
 Serial.println("scan start"); // WiFi.scanNetworks 可以返回掃描到的無線網絡數目 int n = WiFi.scanNetworks();
 Serial.println("scan done"); if (n == 0)
 Serial.println("no networks found"); else {
 Serial.print(n);
 Serial.println(" networks found"); for (int i = 0; i < n; ++i)
 { /*在串口輸出所發現的每一個無線網絡的 SSID 和所接收的信號強度 RSSI */ Serial.print(i + 1);
 Serial.print(": ");
 Serial.print(WiFi.SSID(i));
 Serial.print(" (");
 Serial.print(WiFi.RSSI(i));
 Serial.print(")"); //判斷 WiFi 網絡是否加密，并輸出結果  Serial.println((WiFi.encryptionType(i) == ENC_TYPE_NONE)?" ":"*");
 delay(10);
 }
 }
 Serial.println(""); //連續掃描的時間間隔 delay(3000);
}
