1. 說明

對于沒有ADC的主控芯片來說，如果要實現ADC的功能，可以用兩個GPIO和一個運算放大器解決該問題。對于某些國產芯片來說，其內部沒有ADC，所以在有些方案上采用的是PWM電路進行模擬電壓的測量。接下來逐步分析一下基本的原理與采集過程。

2.基本原理

利用積分電路，通過調節PWM的占空比，將PWM變成平滑的電壓輸出。然后與需要測量的電壓用比較器進行比較。不斷調節PWM的占空比，當比較器的輸出從0到1時，正好變化時，記錄當前的PWM的占空比即可實現模擬電壓的測量。

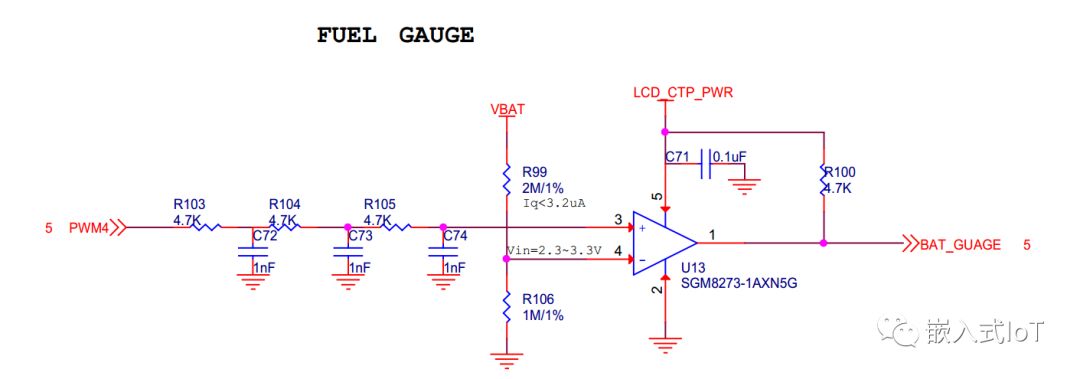

2. 硬件原理圖

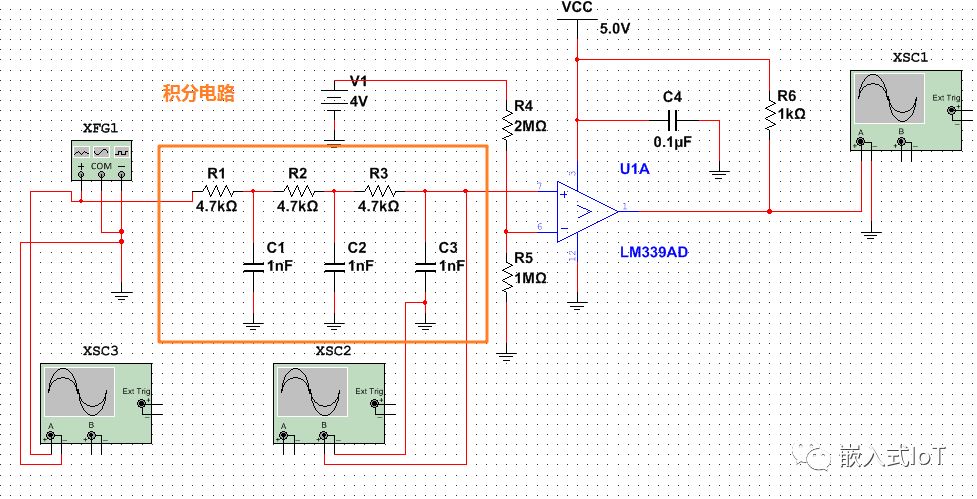

2.1 積分電路

該部分電路的作用主要是將PWM波轉換成一個平滑的直線。

由于電容兩端的電壓不能突變，這里采用三階積分電路，使得輸出到比較器的電壓是一個平滑的直流電壓。

計算公式

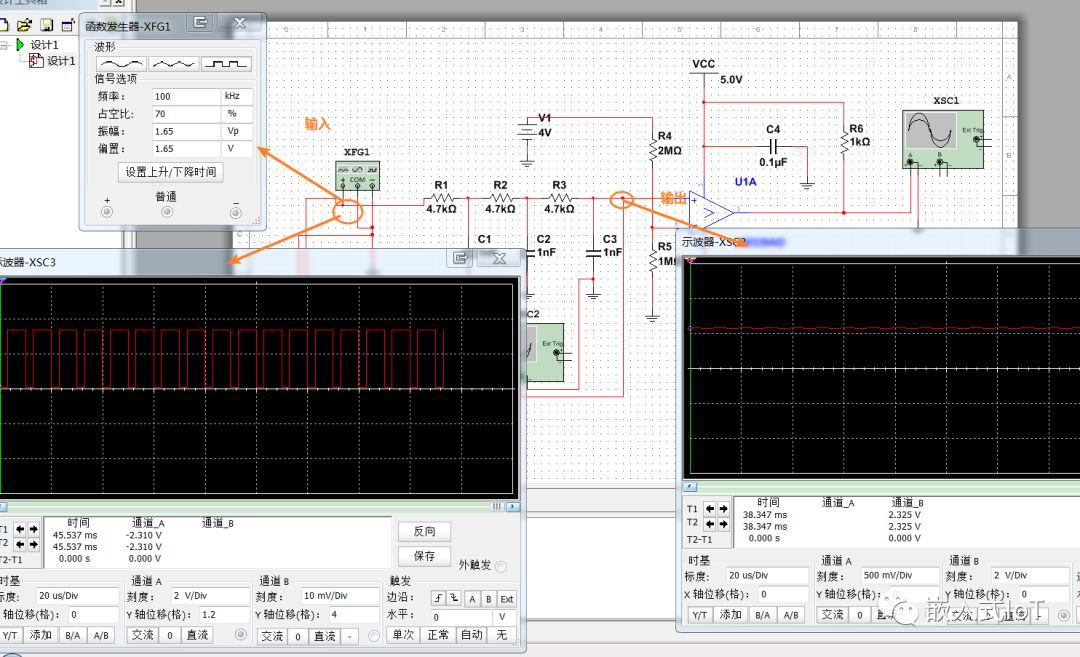

經過仿真后效果如下：

輸入為100K，振幅為3.3V的PWM波。當占空比為70%時，此時的輸出波形為一個平滑的直流電壓，根據計算公式，得到理論值為2.31V與仿真得到的2.325V基本保持一致。

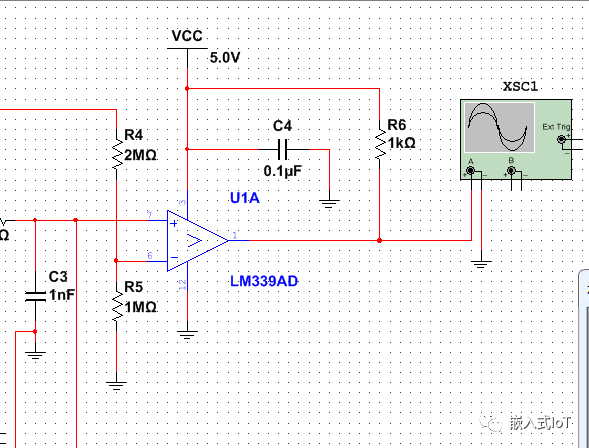

2.2 電壓比較器

這部分電壓是電壓比較器的電路原理圖，其中R6的作用是上拉電阻，提高運放的輸出能力。

通過R4與R5兩個電阻進行分壓。得到測量電壓的三分之一與PWM調節出來的電壓進行比較。通過連續不斷的條件PWM的占空比，并檢測運放的輸出，當功放輸出電平出現正好反向時，此時的運放的正級輸入就可以認為與三分之一的測試電壓相同。通過該原理得到需要測量電壓的值。

3. 軟件設計

對于PWM測量電壓，需要gpio能夠輸出PWM波。可以直接用gpio輸出高低電平，然后通過計算占空比來進行調節。對于君正X1000來說，可以直接利用PWM輸出穩定的波形。

然后在比較器輸出引腳，可以將該引腳設置成一個中斷，當中斷發生時，功放的電平發生翻轉。通過得到當前的PWM占空比，從而計算出此時電池的電量。

代碼可以參考

kernel/drivers/power/pwm-battery.c

通過該方法測量得到的電壓不是很準確，代碼中的默認精度為50mV。如果要調節精度，可以修改以下代碼

#define PWM_FREQ (140 * 1000) //采樣頻率 #define PWM_STABLE_TIME_US 200  #define PWM_SAMPLE_TIMES 3 //采樣次數 #define PWM_DUTY_NS_STEP 30 //每次調節PWM采樣時間

4. 總結

在沒有ADC的情況下，可以利用兩個GPIO和一個功放進行模擬ADC的設計。

(1)該方法需要輸出一個穩定的PWM波，其占空比需要精確，所以能夠產生一個穩定的PWM波是關鍵。

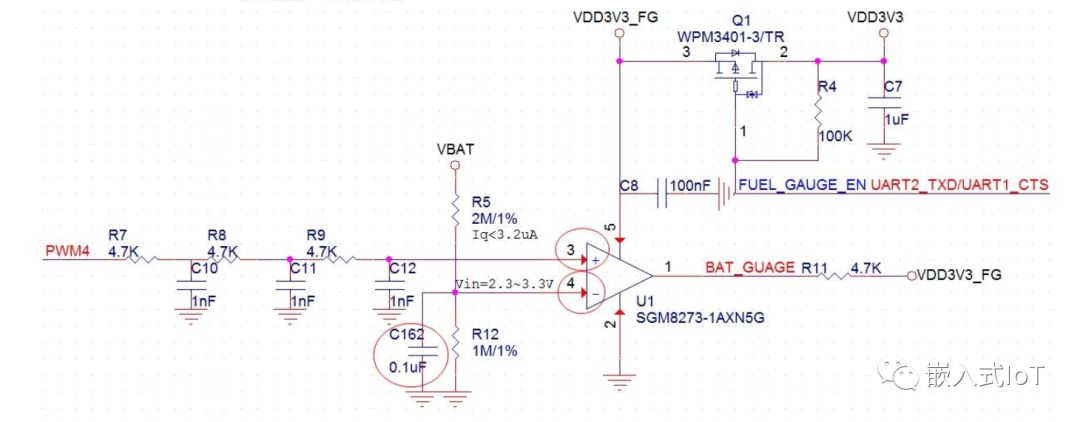

(2)被測量的電壓需要穩定，所以為了其電壓的穩定，可以在需要測量的電路部分加一個電容。

增加電容C162可以讓電平更加的平穩，采集的電壓更加精確。

(3)可多次ADC轉換求平均值，進行數字濾波消除誤差。
