簡介：一個關于泥濘、懶惰和啟蒙的故事

說實話：誰愿意在雨中(或者更糟糕的是，雨后)從溫暖的汽車?yán)锱莱鰜?，在泥濘中跋涉，只是為了抬起一個可憐的屏障?我們也受夠了——尤其是當這是你自己舒適的角落，不速之客不受歡迎的時候。就在這時，一個想法出現了：如果我們能給我們信任的老屏障一個大腦呢?讓預算不再為昂貴的眼淚而哭泣?這個目標似乎不可能實現(但我們花的錢比你想象的要少得多)，結果證明解決方案非常簡單。我們把一個舊屏障升級了一下，加了幾個電子大腦，然后大聲說：再見，臟靴子!

任務：廉價和強硬(但非常有效!)

目標：在沒有額外麻煩或重大支出的情況下限制對物業的訪問。方法：給舊的障礙注入新的活力。我們加了一個由ESP32驅動的電子心臟，加上一個馬達，現在它可以按指令打開了。沒有多余的裝飾，只有核心功能!

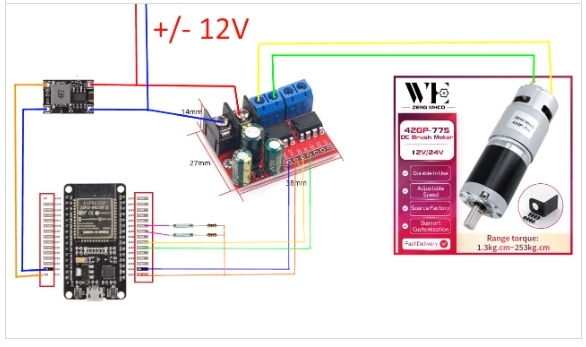

我們的英雄(組件列表)

?大腦：ESP32 -我們的小而自豪的控制器，精通Wi - Fi和其他一百萬協議。

?肌肉：12?V行星齒輪箱電機-中國發電機額定200?公斤。你不能用手阻止它(我們試過了!)

?教練：5?H - bridge馬達司機——我們的私人教練，告訴馬達是“向前”還是“向后”旋轉。

?電源芯：12?V電源-不花哨，只是可靠。

?能量調節器：3.3?V DC - DC轉換器-使ESP32保持充足，但不會過度填充。

?屏障之眼：一對磁鐵和簧片開關——我們的終端傳感器。它們比按鈕簡單整潔;另外，你可以重新定位磁鐵，使其完美貼合。

?主要角色：屏障本身-有點戰斗磨損，但新油漆，準備行動。

?生命線：220?V電纜-因?yàn)槲覀兊钠琳线€能住在哪里?

它是如何工作的(簡單解釋)

?電源：我們從附近的路燈上接了一條220?V的線(有點電氣魔法!)，連接了12?V的電源，并把所有東西都塞進了柵欄柱子里。

?電機安裝：我們將電機外殼直接焊接在柱子內部，而不是花哨的支架。電機軸與屏障的樞軸相連，變速箱將速度轉換為扭矩——緩慢但無情。

?End Stops：簧片開關和磁鐵是我們屏障的眼睛。當屏障完全打開或關閉時，磁鐵觸發開關，ESP32切斷電機的電源。稍微調整一下，磁鐵就完全固定了。

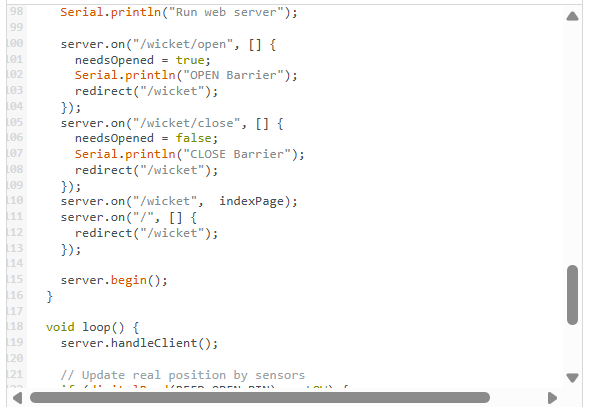

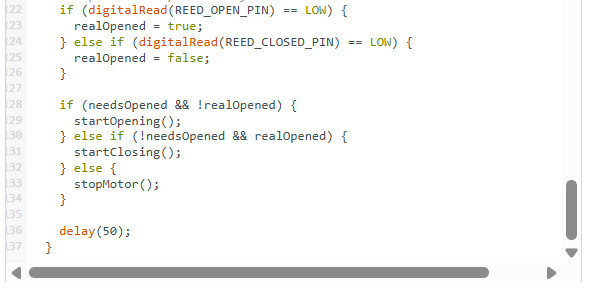

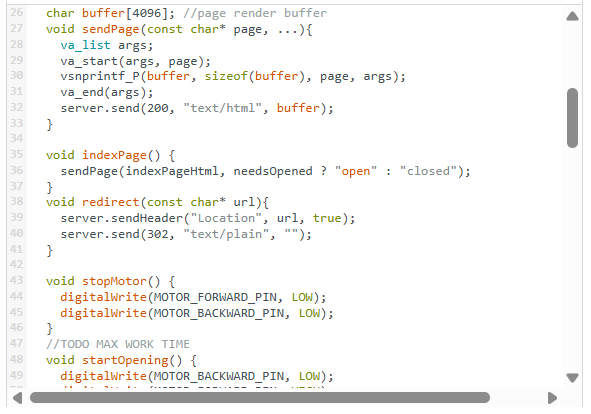

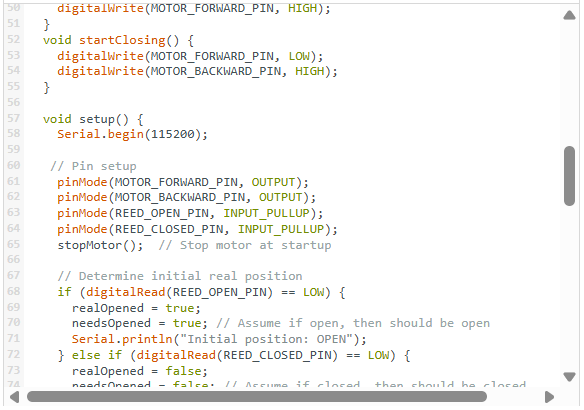

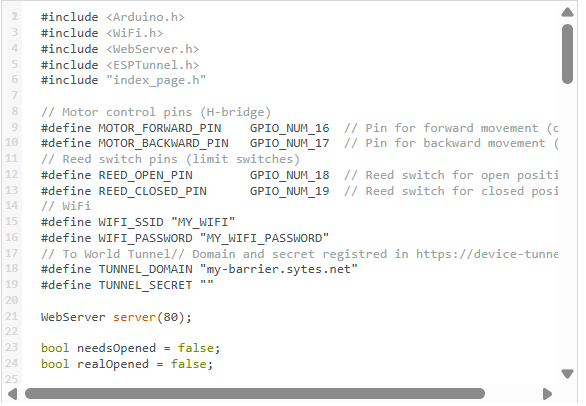

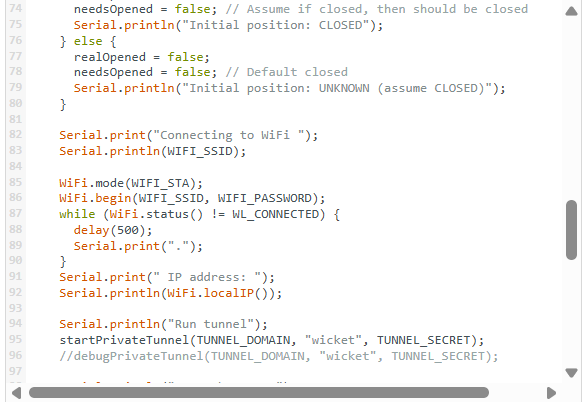

?大腦和軟件：ESP32協調這一切。我們寫了一個簡單的Arduino草圖。

最初，你通過Wi - Fi連接，打開瀏覽器，點擊“打開大門”，然后看著它打開。

隨著我們“屏障俱樂部”的發展，我們增加了一條通往外部世界的隧道——現在你可以遠程控制它了。鄰居的Wi - Fi熱點甚至幫我們省了買GSM模塊的錢

總結：一個關于儲蓄和干凈鞋子的故事!

我們不只是筑起一道屏障，我們還開辟出舒適之地，永遠趕走泥濘的腳印。而且?guī)缀醪换ㄒ环皱X!這個系統被證明是健壯的、用戶友好的，最重要的是——可靠的。我們從智能手機控制開始，以完全遠程訪問結束。進步,真的!

不要注意部件清單，所有的東西都是在全球速賣通上買的

接下來是什么?(當你坐不住的時候)

鷹眼(攝像頭)：想象一下實時看到誰在門口。攝像頭支架可以讓你監控訪客，讓任何可能的小偷三思而后行。

故障安全定時器：如果簧片開關故障怎么辦?我們的馬達可以不停地旋轉。添加一個運行時間限制——比如說，最多10秒——并在超時時停止。安全第一，哪怕是一個不起眼的屏障。

自動提醒：誰沒有開車離開卻忘了關門?添加一個定時自動關閉與照片的眼睛，以避免擠壓。打開，走，在預設的延遲之后，門自動關閉。

本文編譯自hackster.io
