Linux內核加載過程

通常，Linux內核都是經過gzip加載過之后的映像文件。

bootloader復制壓縮內核到內存空間。
內核自解壓。
運行內核。

編譯完成的Linux內核存放在哪里？

./vmlinux elf格式未壓縮內核。
arch/arm/boot/compressed/vmlinux 壓縮以后的elf格式內核。
arch/arm/boot/zImage 壓縮內核。

壓縮內核（zImage）的入口

/arch/arm/boot/compressed/vmlinux.lds 該文件為編譯器指定link順序。
ENTRY(_start) 壓縮內核從.start段開始執行。
在/arch/arm/boot/compressed/head.S中執行以下愛操作：

（1）檢測系統空間。

（2）初始化C代碼空間。

（3）跳轉到C代碼decompress_kernel，

arch/arm/boot/compressed/misc.c中。

解壓之前的串口輸出

include/asm-arm/arch-s3c2410/uncompress.h 中定義了puts作為串口輸出函數。
解壓結束之后，程序跳轉到r5：解壓之后內核的起始地址。

開始真正的Linux內核

1、入口在arch/arm/kernel/head-armv.S

2、查找處理器類型

__lookup_processor_type
__lookup_architecture_type

3、初始化頁表：__creat_page_tables

4、初始化C代碼空間

5、跳轉到C代碼中，start_kernel

ARM的MMU單元

MMU：內存管理單元

作用：

虛擬地址到物理地址的映射
存儲器訪問權限
控制Cache

通過MMU的訪存

MMU會先查找TLB中的虛擬地址表
如果TLB中沒有虛擬地址的入口，硬件從主存儲器中的轉換表中獲取轉換與訪問權限。

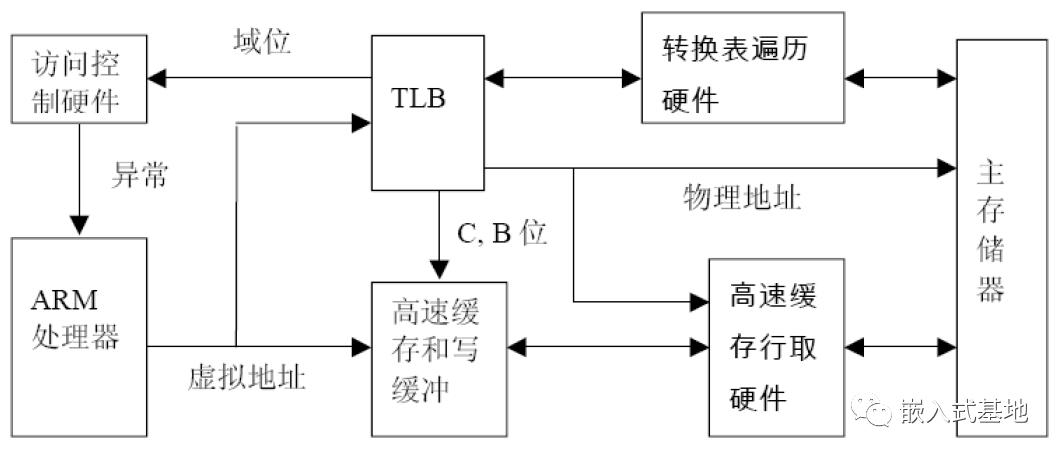

ARM的MMU訪存原理

ARM的MMU頁表格式

MMU支持基于節或者頁的存儲器訪問。

節：1MB的存儲器塊
大頁：64KB的存儲器塊
小頁：4KB的存儲器塊
微頁：1KB的存儲器塊

頁表的級別

存在主存儲器內的轉換頁表有兩個級別：

第一級表：存儲節轉換表與指向第二級表的指針
第二級表：

（1）存儲大頁和小頁的轉換表。

（2）存儲微頁的轉換表。

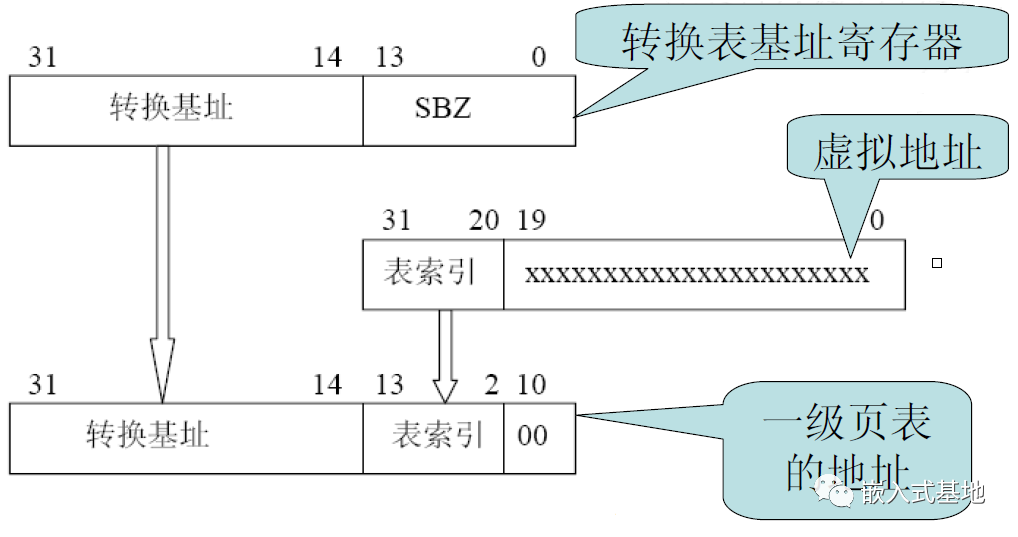

一級頁表的地址

第一級表占用空間16KB，必須16KB對齊

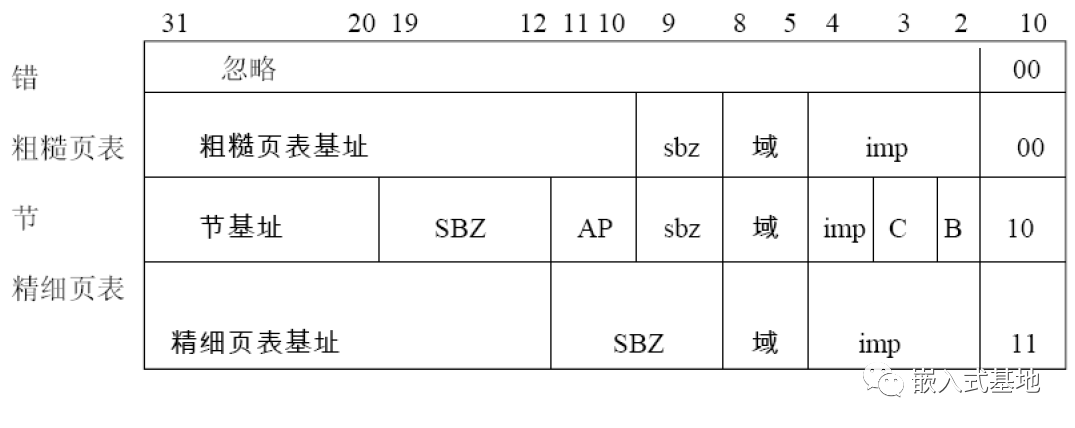

第一級描述符

一級表每個入口描述了它所關聯的1MB虛擬地址是如何映射的。

節描述符

Bits[1:0] 描述符類型（10b 表示節描述符）
Bits[3:2] 高速緩存和緩沖位
Bits[4] 由具體實現定義
Bits[8:5] 控制的節的16 種域之一
Bits[9] 現在沒有使用，應該為零
Bits[11:10] 訪問控制（AP）
Bits[19:12] 現在沒有使用，應該為零
Bits[31:20] 節基址，形成物理地址的高12 位

節的轉換過程

臨時內核頁表的創建 __create_page_tables

__create_page_tables:
pgtbl r4 @ page table address 0x30008000-0x4000
mov r0, r4 @r0=0x30004000
mov r3, #0
add r2, r0, #0x4000
1: str r3, [r0], #4
str r3, [r0], #4
str r3, [r0], #4
str r3, [r0], #4
teq r0, r2
bne 1b

把一級頁表0x30004000-0xa0080000清空

krnladr r2, r4 @ start of kernel

r4=0xa0004000，r2 = 內核起始地址所在1MB對齊空間，0x30000000

add r3, r8, r2 @ flags + kernel base

r8 為從處理器信息中得到的MMU 頁表標志，r8=0xc0e, r3=0x30000c0e

str r3, [r4, r2, lsr #18]@ identity mapping

地址:0x300068000, value:0x30000c0e

add r0, r4, #(TEXTADDR & 0xff000000) >> 18
@ start of kernel
bic r2, r3, #0x00f00000
str r2, [r0] @ PAGE_OFFSET + 0MB
add r0, r0, #(TEXTADDR & 0x00f00000) >> 18
str r3, [r0], #4 @ KERNEL + 0MB
......

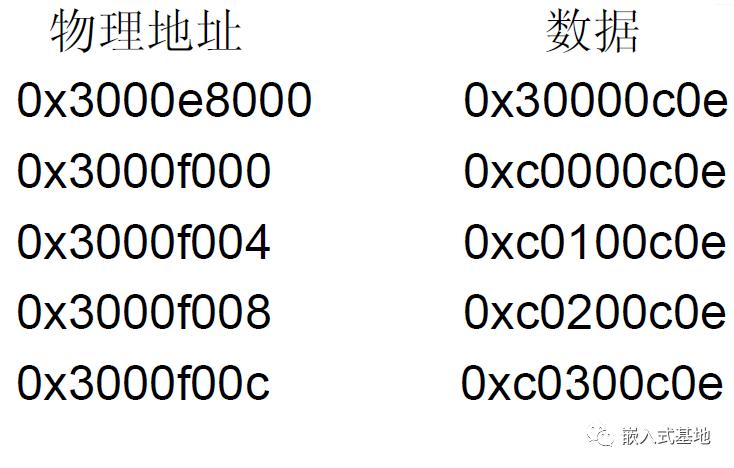

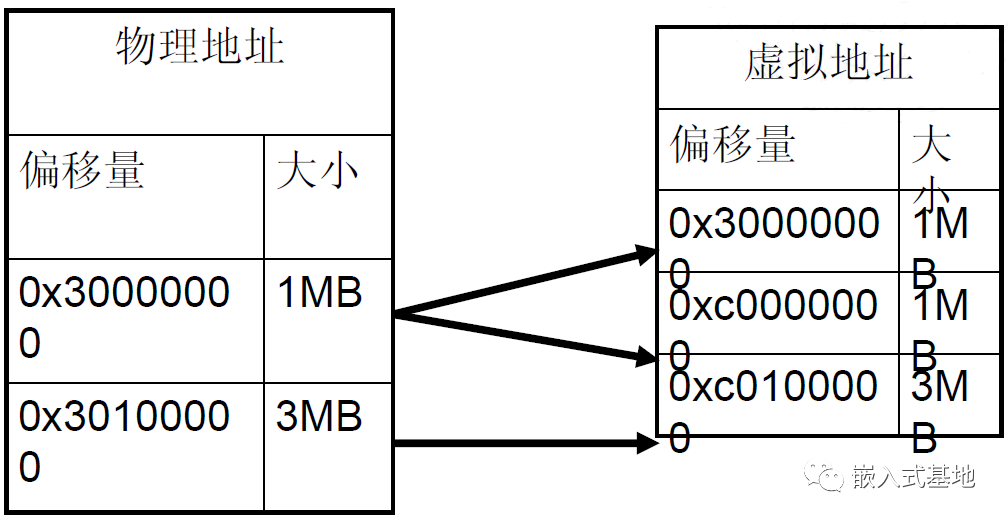

映射表內容
