電賽-風力擺控制系統
掃描二維碼
隨時隨地手機看文章
摘要
本設計由MC9S12XS128MAL單片機控制模塊、角度檢測模塊、人機交互系統以及風力擺機械結構組成的閉環控制系統。由BTN7971驅動12V、1.2A的直流風機作為風力擺的動力源,MMA7361采集風力狀態角,單片機處理狀態角數據后通過PID調節直流風機控制風力擺,實現在直流風機作為動力控制下快速起擺、畫線、恢復靜止,畫圓的功能。為了使測控系統控制更為精確,在采集數據的過程中采用了非線性誤差校正以及卡爾曼濾波等數據處理方法。同時設計中考慮到可能存在的各種干擾因素,采用軟硬件結合的抗干擾方法提高系統控制的穩定性。經過反復的測驗,該方案完全能夠?qū)崿F(xiàn)題目要求!
關鍵字:?jiǎn)纹瑱C(jī) 閉環 風力擺控制系統 卡爾曼濾波
1. 方案論證與比較
1.1. 系統主控芯片選擇
方案一:采用AT89C51系列單片機作為控制的核心。51單片機價格便宜,應用廣泛,I/O口的設置和使用操作簡單。但是51單片機的運行速度過慢,抗靜電抗干擾能力弱,內部資源和存儲器功能較少,而且無ADC,還需要用外接電路實現AD轉換,使硬件電路變得復雜。另外,51單片機完成系統功能較為困難。
方案二:采用MC9S12XS128MAL作為控制核心。MC9S12XS128MAL是Freescale公司生產的16位單片機,儲存功能強大,具有豐富的輸入/輸出端口資源,具有多種寄存器功能,而且端口引腳大多為復用口,具有多功能,所有端口都具有通用I/O口功能。內部本身自帶PWM、A/D轉換功能,可以直接用,省去了單獨做PWM模塊和A/D轉換模塊,節省大量時間。完全能夠?qū)崿F(xiàn)本系統的所有功能。
綜合考慮,本系統選擇方案二
1.2. 風力擺動力系統方案選擇
根據題目要求,用2~4只直流風機,共有一下三種方案選擇:
方案一:采用兩只風機作為系統動力系統。兩只風機并排同向而立,分別固定擺桿兩側,通過控制兩個風機轉速產生不同風力控裝置擺動是激光筆劃線畫圓。此方案遂犯負載親,但是在很難控制風力擺的狀態修正和制動。
方案二:采用三只風機作為動力系統。三只風機成等邊三角形相背而立,互成120度夾角(外角)。此方案相對于方案一在控制風力擺轉動過程中狀態修正方面有提升,而且對于畫圓有一定優勢,但是不好掌握相鄰風機的推力,在控制系統運動方向難度很大。
方案三:采用四只直流風機作為動力系統。四只風機兩兩背靠背而立,中間用碳纖維棒將四只風機固定成十字架形狀。
綜合上述比較分析,考慮到系統的快速工作以及精確控制,本系統采用方案三。
1.3. 角度檢測方案的選擇與論證
方案一:角位移電位器。角位移電位器屬于二位平面內角位移傳感器測量擺動時關于靜止?fàn)顟B(tài)時的偏轉角,通過該偏轉角控制流風機的狀態。但是角位移電位器只能檢測出二維平面內的角度變化,不利于檢測風力擺的空間位置。
方案二:選用三軸加速度傳感器。三周加速度傳感器具有體積小和重量輕的特點,可以測得空間加速度,能夠全面準確反映物體的運動的空間位置。此方案課精確測量風力擺的當前狀態,實現對風力擺的精確控制。
綜合考慮,本系統選擇方案二。
1.4. 電機驅動模塊的選擇與論證
方案一:使用L298芯片實現電機驅動。L298N內部包含4通道邏輯驅動電路,及內部含兩個H橋的雙全橋驅動器,接受TTL邏輯電平信號通過PWM實現直流風機調速。但是L298驅動大功率電機時發熱嚴重易燒毀芯片。
方案二:使用英飛凌的BTN7971驅動芯片。BTN7971是大功率集成半橋驅動芯片,在單一封裝中集成了PMOS和NMOS高低側功率開關以及門驅動器,還集成了邏輯控制電路和一些保護檢測功能,能夠防止過熱、過壓、欠壓、過流和短路。
綜合考慮,本系統選擇方案二。
1.5. 算法選擇
算法有很多種,它的選擇很重要,它決定處理系統的性能質量和可行性。
方案一:自適應算法。自適應過程是一個不斷逼近目標的過程。單片機讀取傳感器采集來的風力擺空間位置來控制風力擺的運動,但是由于該系統變化太快,自適應算法調節方式難以達到系統要求。
方案二:PID算法。在過程控制中,按比例、積分和微分的函數關系,對系統模型進行運算分析,將其運算結果用以輸出控制。控制精度高,且算法簡單明了。
2. 系統設計
2.1. 系統總體設計
根據上述方案論證,我們最終確定了以MC9S12XS128MAL單片機作為中央處理器,采用型號為MMA7361的模擬加速度陀螺儀檢測風力擺的空間位置,使用BTN7971芯片驅動4個大功率直流風機??傮w框圖如下圖2.1所示。
2.2. 模塊電路設計
1、 角度傳感器
角度傳感器選用藍宙電子生產的3軸陀螺儀+3軸模擬加速度傳感器MMA7361模塊。該模塊具有ENC-03M(全新包裝)三軸陀螺儀傳感器、MMA7361三軸模擬量輸出。
2、 電機驅動模塊

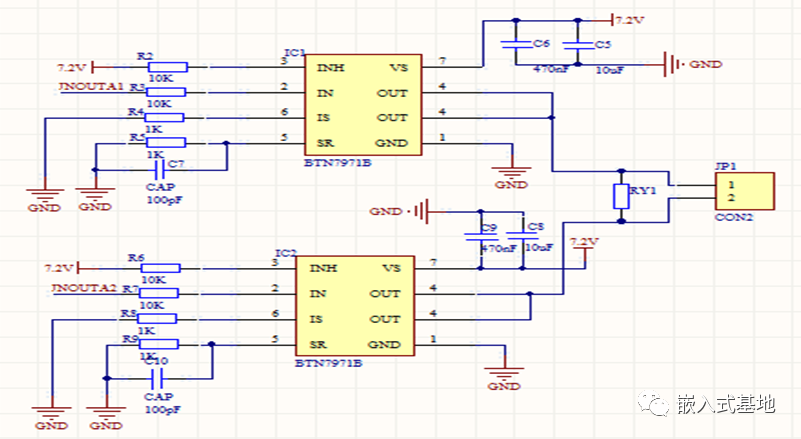

BTN7971驅動芯片電路圖如圖2.2所示,BTN7971屬于半橋驅動芯片,所以用兩個芯片組成一個完整的全橋驅動芯片,如圖2(b)所示。由于直流風機無法反轉,將風機地端連載一起,將電源端接入驅動電路中的OUT1、OUT2、OUT3、OUT4,將驅動電路的輸入口接單片機PWM1、3、5、7口,通過個給驅動輸入PWM值臺階風機速度達到對風機控制目的。
3、 撥碼開關
在單片機的PB口接一個撥碼開關,實現人機交互功能。當撥動一個值后,系統會切換一個系統模式,完成本系統的全部功能操作。該模塊方便選擇各種模式。
3. 系統理論分析與計算

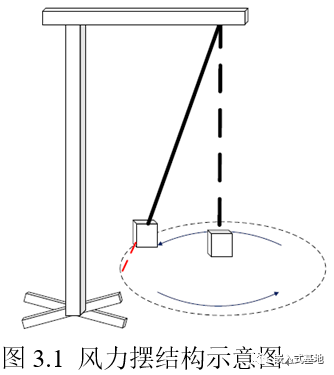

3.1. 風力擺的運動控制分析
風力擺采用4只功率為12V、1.2A的大功率直流風機為動力驅動系統。模擬加速度陀螺儀采集風力擺的當前的角度,單片機處理角度信息輸出PWM占空比,控制4只風機的工作狀態,從而實現對風力擺的控制。
3.2. 系統算法的分析
本系統采用PID算法來控制流風機的轉動速度,流風機開始工作后,姿態采集模塊不斷采集當前風力擺的空間位置角度,并與之前的狀態比較,是的風力擺的運動狀態逐漸趨向于平穩。PID算法由風力擺轉動角度比例P、角度誤差積分I和角度微分D組成。
其輸入e(t)與輸出U(t)的關系為:U(t)=P*[e(t)+1/I∫e(t)dt+D*de(t)/dt]
它的傳遞函數為:G(s) = U(S) / E(S) = P * [ 1 + 1 / ( I * s ) + D * s ]
風力擺轉動角度比例P:對風力擺角速度進行比例調節,即對風機轉動速度調整。比例越大,調節速度越快,但不能過大,過大可能造成四風機因工作狀態的突變而使擺桿不穩定。
角度誤差積分I:使系統消除穩態誤差。計入微分調節使系統穩定系數下降,動態相應變慢。根據本系統要更快更穩完成風力擺的控制,本系統對積分調節的需要就非常弱。即保證在不需要時系統不會受到影響。
角度微分D:微分反映風力擺角度的變化率,具有可預見性,能預見偏差變化的趨勢因此產生超前的控制作用,在偏差還沒有形成之前,已被微分作用調節消除。因此,可以改善系統的動態性能。在為分時間選擇合適情況下,減少調節時間。
4. 軟件設計
4.1. 程序功能描述與設計思路
系統軟件實現的功能如下:
1、讀取陀螺儀數據,將數據反饋給單片機;
2、單片機將讀取數據的模擬量AD轉換為數字量后,將相對應的PWM波發送給軸流風機;
3、控制平衡板;
4、撥碼開關控制;
5、數據匯總做出判斷。

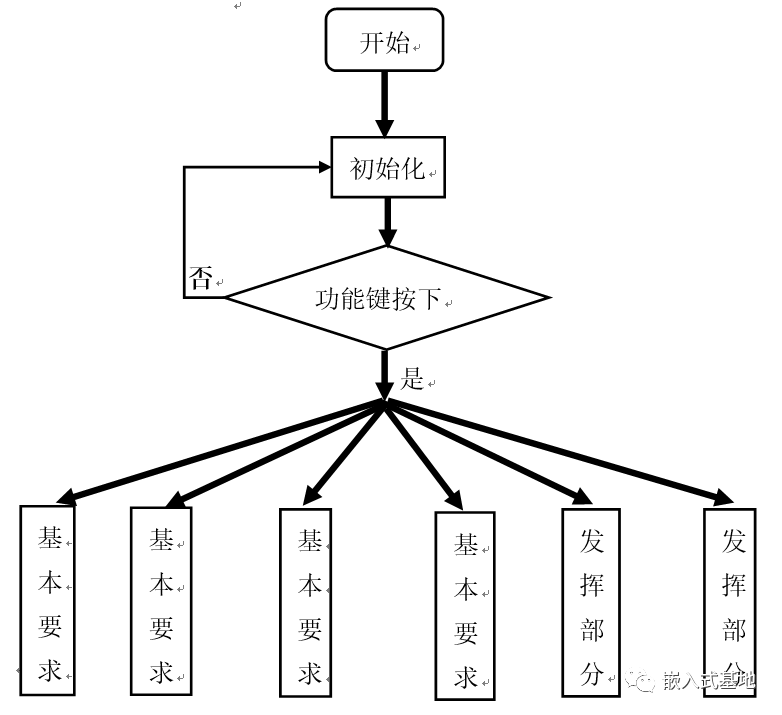

4.2. 程序流程圖
系統主程序流程圖如下圖所示,進入主程序并初始化后,等待撥碼開關的狀態執行相應程序,每個程序能完成一項要求,各子模塊是獨立模塊,結構清楚。

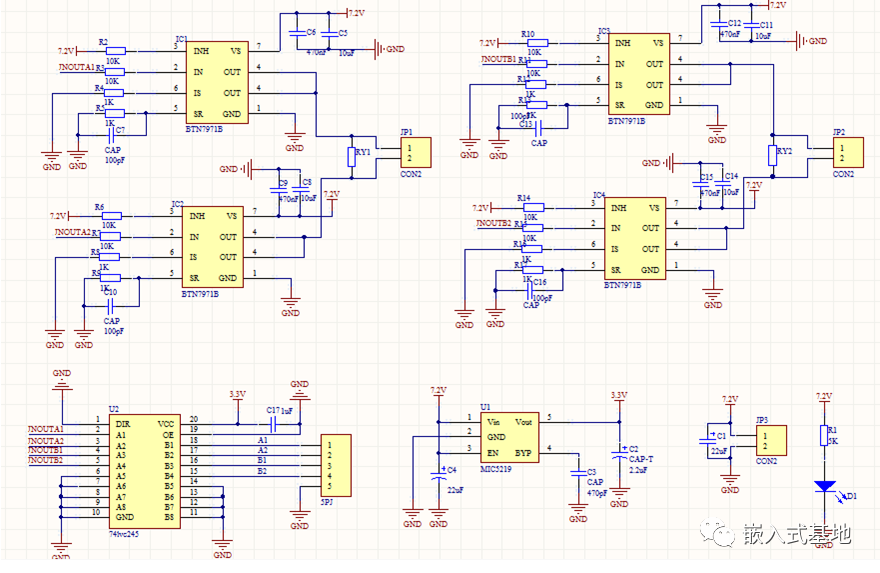

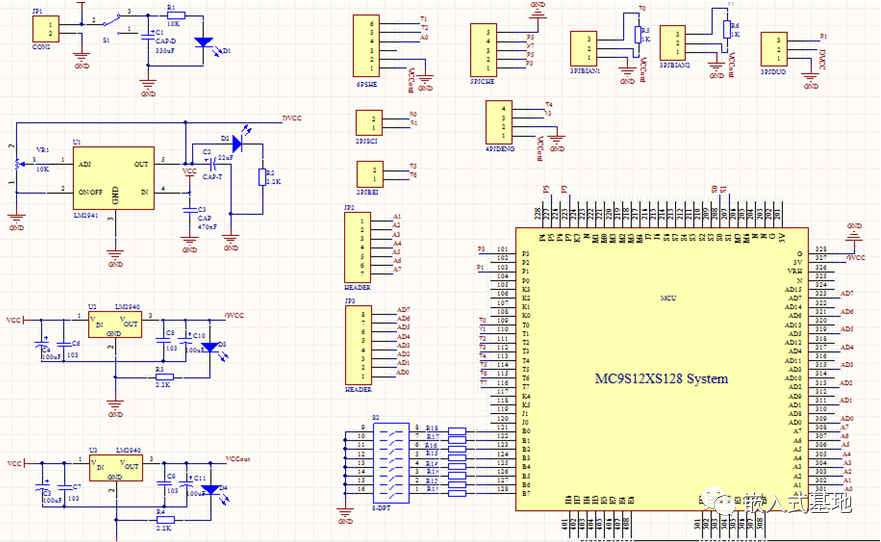

5. 電路原理圖
