1系統方案

本系統主要由總控制模塊、飛行控制模塊、超聲波測距模塊、無線信號發射接收模塊、電源模塊組成，下面分別論證這幾個模塊的選擇。

1.1 控制系統的選擇

按照本次賽題要求，控制系統芯片選用瑞薩RX23T MCU作為主控芯片來采集信號以及控制飛行器飛行姿態與方向。

1.2 飛行姿態控制的論證與選擇

方案一：

瑞薩芯片將從MPU-6050中讀取出來的飛行原始數據進行PID算法運算，得到當前飛行器的四元數，單片機再將數據融合，并對電調發出相應指令，從而達到控制飛行器的飛行姿態的目的。但四元數法需要進行大量的運算，且運算復雜。而且比賽時間緊迫，調試程序復雜且困難。

方案二：

采用市面上現有的QQ、KK等商用飛控板進行飛行姿態穩定的控制，再由瑞薩芯片給與干預來達到想要的飛行方案。但由于這些飛控不開源且干預所需要的波形復雜不可模仿，對設計和調試都是巨大的挑戰，且穩定性較差。

方案三：

采用市面上現有的飛控中的傳感器集成部分與比較熟悉的STM32單片機最小系統相結合，利用飛控傳感器模塊的多面性和STM32強大的抗干擾性與兼容性自制飛控模塊，再利用瑞薩芯片對STM32進行干預來實現比較穩定簡便的飛行控制。

綜合以上三種方案，選擇方案三。

1.3 高度測量模塊的論證與選擇

方案一：

采用bmp085氣壓傳感器測量大氣壓并轉換為海拔高度，把當前的海拔測量值減去起飛時的海拔值即得飛機的離地高度。但此次競賽飛行高度相對比較低，芯片價格較貴，誤差較大，調試較為困難。

方案二：

采用HC-SR04超聲波傳感器測量飛行器當前的飛行高度。這種傳感器在較近距離測距誤差較小，算法較易且價格便宜。

綜合以上兩種方案，選擇方案二。

1.4 電機及調速方案的論證與選擇

要確定調速方案首先要確定電機型號的選擇。

方案一：

采用有刷電機。有刷電機采用機械轉向，壽命短，噪聲大，產生電火花，效率低。它長期使用碳刷磨損嚴重，較易損壞，同時磨損產生了大量的碳粉塵，這些粉塵落軸承中，使軸承油加速干涸，電機噪聲進一步增大。有刷電機連續使用一定時間就需更換電機內碳刷。

方案二：

采用無刷電機。無刷電機以電子轉向取代機械轉向。無機械摩擦，無摩擦，無電火花，免維護且能做到更加密封等特點所以技術上要優于有刷電機。

綜合以上兩種方案，選擇使用方案二無刷電機。

考慮到經濟型實用性等方面，我們選用新西達A2212無刷電機。而且由于本四旋翼飛行器選用的是無刷電機，所以電調只能選用無刷電機的電調，對于新手來說自己做電調需要的時間長，而且可能不穩定，危險性較大，所以直接用的是成品電調，我們選用電機配套的新西達A2212電調。由此確定調速方案。

1.5 無線信號發射與接收模塊的論證與選擇

方案一：

采用藍牙模塊來進行無線配對通信，將兩個配對完成的藍牙模塊分別接在小車與飛行器的單片機上進行數據配對傳輸，但是藍牙模塊抗干擾性較差，傳輸速度略慢，傳輸信息量大，編輯代碼較為復雜，調試麻煩。

方案二：

采用超外差RF無線編碼模塊TX118SA來進行無線信號發射，利用RX480E通用解碼芯片進行信號接收，這兩個傳感器不僅價格低廉，且在近距離信號傳輸時抗干擾性較強，對碼等調試較為簡易。

綜合兩種方案我們選用第二種進行小車與飛行器之間的配對與信號傳輸。

2系統理論分析與計算

2.1控制方案的設計與分析

2.1.1 飛行器起飛及懸停方案設計

由于題目中要求起飛懸停降落都要控制在一個直徑為75CM的圓圈內，且本次材料清單中沒有關于紅外避障或?qū)ほE傳感器的選用，因此只能在客觀條件允許的條件下盡量保證飛機能穩定起飛穩定降落，因而我們決定在超聲波傳感器測定與地面距離小于1.2m時瑞薩芯片會將信號傳遞給STM32飛控來使得調速四個電機加速啟動讓飛機得以起飛，且起飛過程中截取飛控傳感器模塊中的MPU6050會將姿態角傳給STM32飛控中，飛控會自動調整PWM輸出的占空比達到調速使得起飛過程盡可能平穩，在超聲波傳感器測得飛行高度達到1.2m至1.6m之間時瑞薩發出PWM波使得飛控開始讓電機減速，在加速度傳感器輸出趨近于0時飛機基本實現平穩懸停。

2.1.2 飛行姿態控制設計

飛行器在懸停的時，MPU6050會不斷將現有姿態角數據傳輸給STM32飛控中，飛控會自動代入PID調試公式來確定現有的飛行姿態并給予調整來盡量保證飛機姿態的穩定。

2.1.3 飛行高度控制

飛行高度的采集采用超聲波模塊來實現，通過超聲波發出時開始計時，收到返回信號時停止計時，瑞薩單片機利用聲音在空氣中的傳播速度（粗記為340m/s）與時間的數學關系來計算出飛行器距地面的時間，從而控制飛行器的飛行高度達到我們所需的高度。

2.1.4 小車與飛行器聯動設計

小車與飛行器之間采用TX118SA無線信號發射接收傳感器來進行通訊連接，位于飛行器上的接收端可以接收到來自小車上發射端的信號來進行平面定位操作，再由瑞薩芯片發出指令來控制飛行器和小車控制在一定距離從而達到跟隨。

2.2 參數的計算

2.2.1 飛行穩定的PID計算

STM32最小系統板從飛控傳感器模塊中的MPU-6050芯片獲取的數據是飛行器的三軸角速度和三軸角加速度，MCU對數據進行PID算法處理可以得到飛行器當前的飛行姿態。PID是比例、積分、微分的縮寫。比例調節是按比例反應系統的偏差,系統一旦出現了偏差,比例調節立即產生調節作用用以減少偏差。比例作用大,可以加快調節,減少誤差,但是過大的比例,使系統的穩定性下降,甚至造成系統的不穩定。積分調節是使系統消除穩態誤差,提高無差度。因?yàn)橛姓`差,積分調節就進行,直至無差,積分調節停止,積分調節輸出一常值。積分作用的強弱取決與積分時間常數Ti,Ti越小,積分作用就越強。反之Ti大則積分作用弱,加入積分調節可使系統穩定性下降,動態響應變慢。積分作用常與另兩種調節規律結合,組成PI調節器或PID調節器。幾者結合從而保持飛行姿態穩定。

2.2.2 高度控制的PID計算

超聲波測距傳感器能測量出發出聲波到接收到聲波之間的時間長度，設這個值為X，則X/340/2即為所測量距離的長度，將這個經計算所得的值與所需要的高度進行對比，在對STM32進行反饋從而實現調速定高，來達到控制飛行高度的目的。

2.2.3 聲光聯動的參數設定

TX118SA發射器和接收器之間信號傳輸時間為聲波在兩者之間傳遞時間，與聲速相除可測出之間距離，在距離到達所要求0.5m~1.5m之間時，二極管所在端口輸出高電平達到讓二極管發光，同時揚聲器所在端口輸出高頻PWM波以達到讓揚聲器發出尖銳聲音的效果從而達到聲光聯動。

3電路與程序設計

3.1電路的設計

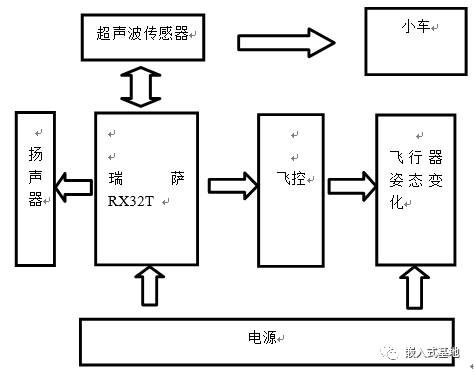

3.1.1系統總體框圖設計

總體框圖

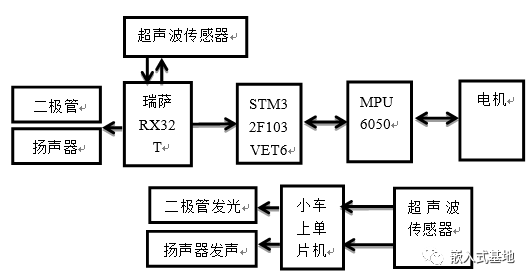

3.1.2 控制系統框圖

控制系統框圖

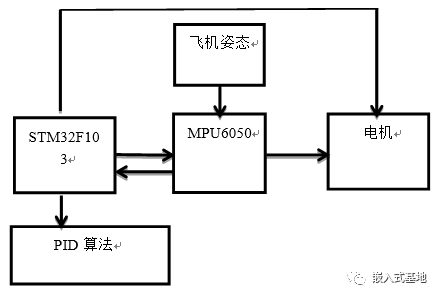

3.1.3 飛控系統框圖

飛控系統框圖

3.1.4 電源的選用

電源由變壓部分、濾波部分、穩壓部分組成。為整個系統提供±5V或±12V電壓，確保電路的正常穩定工作。這部分電路比較簡單，都采用三端穩壓管實現，故不作詳述。

3.2 程序的設計

3.2.1 程序功能描述與設計思路

1、程序功能描述

首先一鍵啟動飛行器，起飛后懸停，5S后降落；其次手持飛機靠近小車飛機和小車發出聲光互響；再次一鍵啟動飛機向前尋找小車，尋到后降落；然后啟動飛機沿直線追尋小車；最后飛機沿不同方向追尋小車。

2、程序設計思路

先設計出每種功能中相同的程序部分方便在各個步驟中調用，再設計出各個步驟中特有的部分加上之前的公共部分進而完成整個步驟。

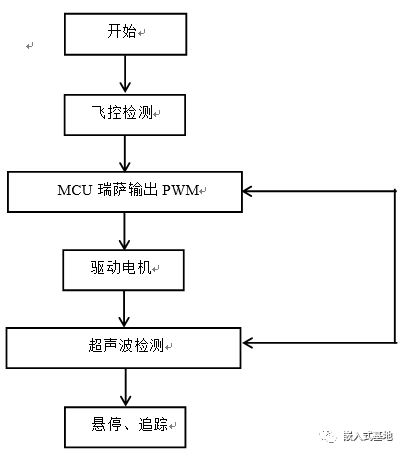

3.2.2 程序流程圖

4 測試方案與測試結果

4.1 測試方案

對程序進行分塊測試，先公共部分后獨立部分，測試均無誤后針對要求的需要進行測試。分模塊測試完畢后，在實驗室自主搭建安全網空間進行整體測試，包括一鍵起飛、懸停定高、聲光指示、定向飛行、追蹤等，在隊員安全與符合國家相關飛行器政策要求前提下完成所有測試。

4.2 測試結果及改進

經過測試，將不穩定區間過大的部分進行了多次優化，使其能高效穩定地完成每步的運作。尤其對PWM信號控制電機轉速這一方面做了較大改進，在不斷的調試中，使飛行器飛行更加穩定、準確，減小了許多外界因素造成的干擾。

綜上所述，本設計達到要求。

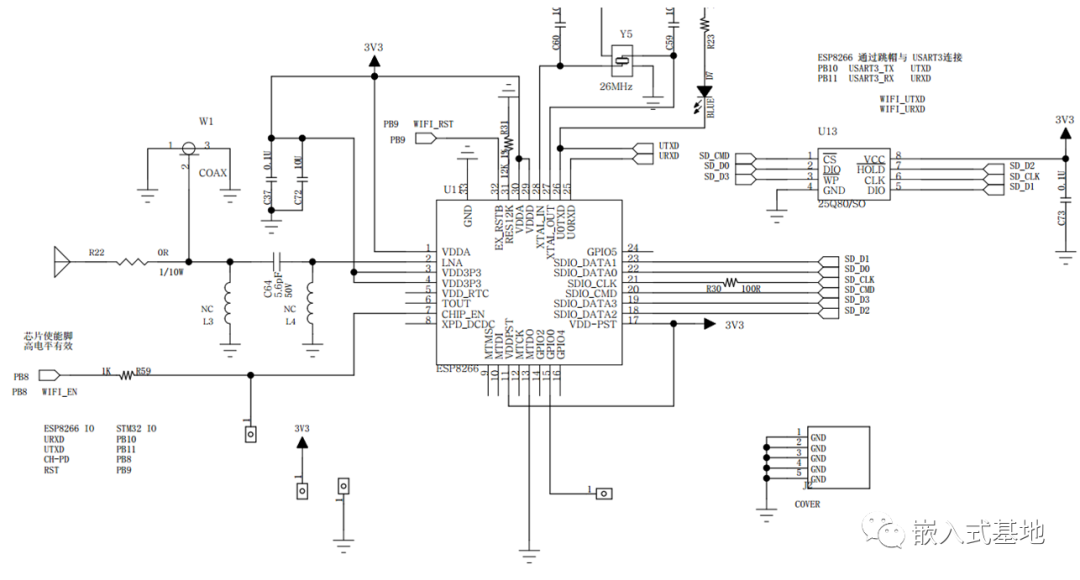

5. 電路原理圖
