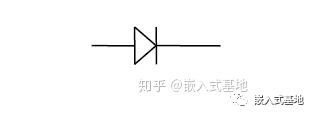

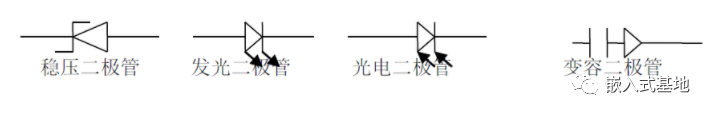

半導體二極管可分為整流、檢波、發光、光電、變?nèi)莸茸饔谩?

半導體二極管的識別方法：

• 目視法判斷半導體二極管的極性：一般在實物的電路圖中可以通過眼睛直接看出半導體二極管的正負極。在實物中如果看到一端有顏色標示的是負極，另外一端是正極。

• 用萬用表(指針表)判斷半導體二極管的極性：通常選用萬用表的歐姆檔(R﹡100 或R﹡1K)，然后分別用萬用表的兩表筆分別出接到二極管的兩個極上出，當二極管導通,測的阻值較小(一般幾十歐姆至幾千歐姆之間)，這時黑表筆接的是二極管的正極，紅表筆接的是二極管的負極。當測的阻值很大(一般為幾百至幾千歐姆)，這時黑表筆接的是二極管的負極，紅表筆接的是二極管的正極。

• 測試注意事項：用數字式萬用表去測二極管時，紅表筆接二極管的正極，黑表筆接二極管的負極，此時測得的阻值才是二極管的正向?qū)ㄗ柚?，這與指針式萬用表的表筆接法相反。

變?nèi)荻O管

變?nèi)荻O管是根據普通二極管內部“PN 結” 的結電容能隨外加反向電壓的變化而變化這一原理專門設計出來的一種特殊二極管。變?nèi)荻O管在無繩電話機中主要用在手機或座機的高頻調制電路上，實現低頻信號調制到高頻信號上，并發射出去。在工作狀態，變?nèi)荻O管調制電壓一般加到負極上，使變?nèi)荻O管的內部結電容容量隨調制電壓的變化而變化。

變?nèi)荻O管發生故障，主要表現為漏電或性能變差

• 發生漏電現象時，高頻調制電路將不工作或調制性能變差

• 變?nèi)菪阅茏儾顣r，高頻調制電路的工作不穩定，使調制后的高頻信號發送到對方被對方接收后產生失真

穩壓二極管

穩壓二極管的穩壓原理

穩壓二極管的特點就是擊穿后，其兩端的電壓基本保持不變。這樣，當把穩壓管接入電路以后，若由于電源電壓發生波動，或其它原因造成電路中各點電壓變動時，負載兩端的電壓將基本保持不變。

故障特點

穩壓二極管的故障主要表現在開路、短路和穩壓值不穩定。在這3種故障中，前一種故障表現出電源電壓升高；后兩種故障表現為電源電壓變低到零伏或輸出不穩定。

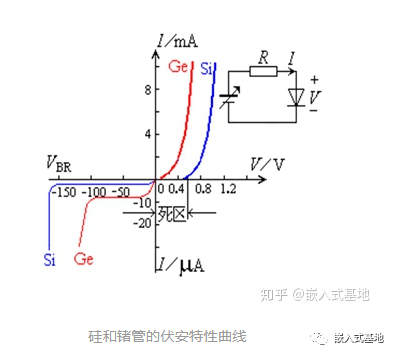

半導體二極管的伏安特性

二極管的基本特性是單向?qū)щ娦裕ü韫艿膶?dǎo)通電壓為0.6－0.8V；鍺管的導通電壓為0.2－0.3V），而工程分析時通常采用的是0.7V。
