場效應管分類：

結型場效應管和絕緣柵型場效應管

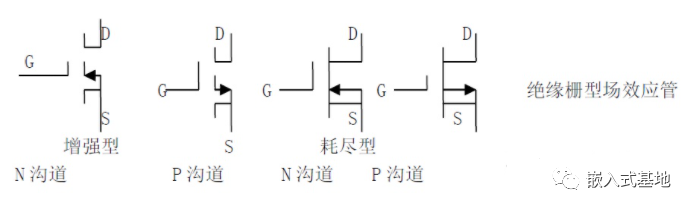

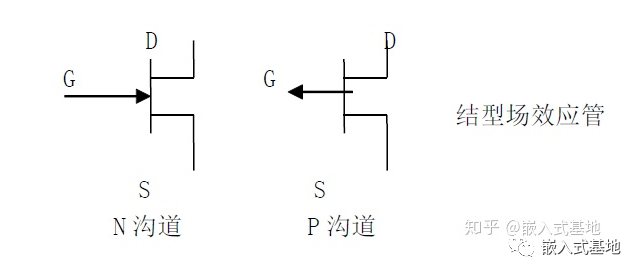

場效應管電路符號：

場效應管的三個引腳分別表示為:

G(柵極)、D(漏極)、S(源極)

注：場效應管屬于電壓控制型元件，又利用多子導電故稱單極型元件，且具有輸入電阻高，噪聲小，功耗低，無二次擊穿現象等優點。

場效應晶體管的優點：

具有較高輸入電阻高、輸入電流低于零，幾乎不要向信號源吸取電流，在在基極注入電流的大小，直接影響集電極電流的大小，利用輸出電流控制輸出電源的半導體。

場效應管與晶體管的比較：

（1）場效應管是電壓控制元件，而晶體管是電流控制元件。在只允許從信號源取較少電流的情況下，應選用場效應管；而在信號電壓較低，又允許從信號源取較多電流的條件下，應選用晶體管。

（2）場效應管是利用多數載流子導電，所以稱之為單極型器件，而晶體管是即有多數載流子，也利用少數載流子導電。被稱之為雙極型器件。

（3）有些場效應管的源極和漏極可以互換使用，柵壓也可正可負，靈活性比晶體管好。

（4）場效應管能在很小電流和很低電壓的條件下工作，而且它的制造工藝可以很方便地把很多場效應管集成在一塊硅片上，因此場效應管。

場效應管好壞與極性判別:

將萬用表的量程選擇在RX1K檔,用黑表筆接D極，紅表筆接S極，用手同時觸及一下G、D極，場效應管應呈瞬時導通狀態，即表針擺向阻值較小的位置，再用手觸及一下G、S 極，場效應管應無反應，即表針回零位置不動。此時應可判斷出場效應管為好管。

將萬用表的量程選擇在RX1K檔，分別測量場效應管三個管腳之間的電阻阻值，若某腳與其他兩腳之間的電阻值均為無窮大時，并且再交換表筆后仍為無窮大時,則此腳為G極，其它兩腳為S 極和D 極。然后再用萬用表測量S極和D極之間的電阻值一次，交換表筆后再測量一次，其中阻值較小的一次，黑表筆接的是S 極，紅表筆接的是D極。
