半導體三極管英文縮寫：Q/T

半導體三極管在電路中常用“Q”加數字表示，如：Q17 表示編號為17 的三極管。

半導體三極管特點：

半導體三極管（簡稱晶體管）是內部含有2 個PN 結，并且具有放大能力的特殊器件。

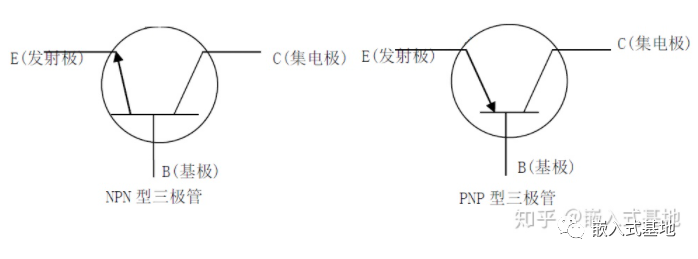

它分NPN 型和PNP 型兩種類型，這兩種類型的三極管從工作特性上可互相彌補，所謂OTL 電路中的對管就是由PNP 型和NPN 型配對使用。

按材料來分可分硅和鍺管，我國目前生產的硅管多為NPN 型，鍺管多為PNP 型。

半導體三極管放大的條件:要實現放大作用，必須給三極管加合適的電壓，即管子發射結必須具備正向偏壓，而集電極必須反向偏壓，這也是三極管的放大必須具備的外部條件。

三極管的主要參數

• 電流放大系數：對于三極管的電流分配規律Ie=Ib+Ic,由于基極電流Ib 的變化，使集電極電流Ic 發生更大的變化，即基極電流Ib 的微小變化控制了集電極電流較大，這就是三極管的電流放大原理。即β=ΔIc/ΔIb。

• 極間反向電流，集電極與基極的反向飽和電流。

• 極限參數：反向擊穿電壓，集電極最大允許電流、集電極最大允許功率損耗。

半導體三極管具有三種工作狀態，放大、飽和、截止，在模擬電路中一般使用放大作用。

飽和和截止?fàn)顟B(tài)一般合用在數字電路中

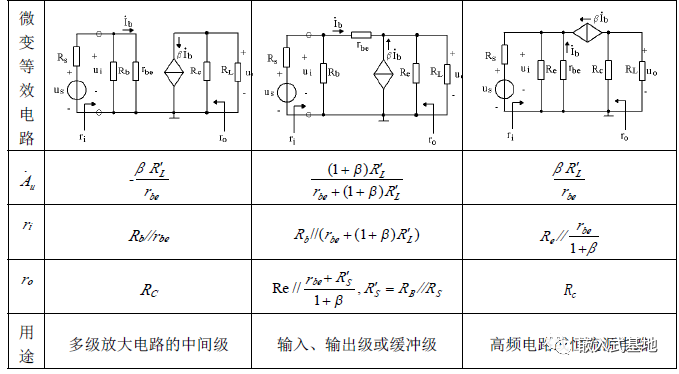

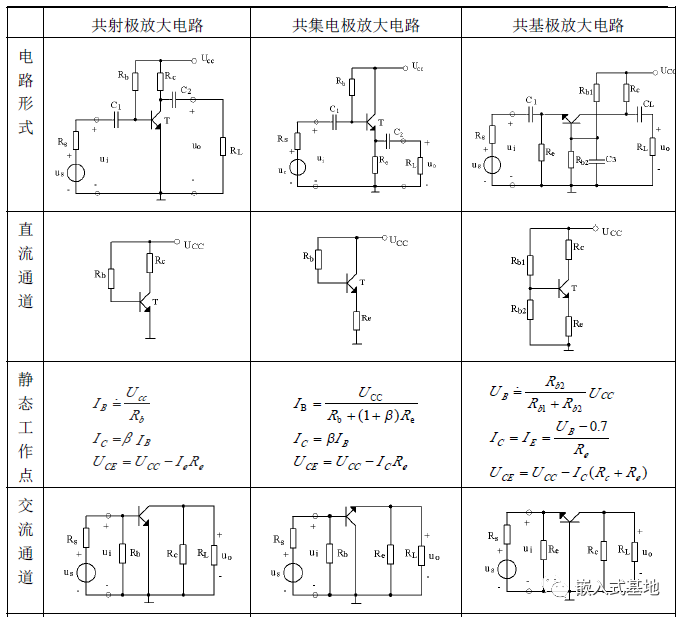

半導體三極管的三種基本的放大電路

三極管三種放大電路的區別及判斷可以從放大電路中通過交流信號的傳輸路徑來判斷，沒有交流信號通過的極，就叫此極為公共極。

交流信號從基極輸入，集電極輸出，那發射極就叫公共極。
交流信號從基極輸入，發射極輸出，那集電極就叫公共極。
交流信號從發射極輸入，集電極輸出，那基極就叫公共極。

使用萬用表測量三極管極性

（1）先選量程：R﹡100 或R﹡1K 檔位

（2）判別半導體三極管基極：

用萬用表黑表筆固定三極管的某一個電極，紅表筆分別接半導體三極管另外兩各電極，觀察指針偏轉，若兩次的測量阻值都大或是都小，則改腳所接就是基極（兩次阻值都小的為NPN 型管，兩次阻值都大的為PNP 型管），若兩次測量阻值一大一小，則用黑筆重新固定半導體三極管一個引腳極繼續測量，直到找到基極。

（3）判別半導體三極管的c 極和e 極

確定基極后，對于NPN 管，用萬用表兩表筆接三極管另外兩極，交替測量兩次，若兩次測量的結果不相等，則其中測得阻值較小得一次黑筆接的是e 極，紅筆接得是c 極（若是PNP 型管則黑紅表筆所接得電極相反）。

（4）判別半導體三極管的類型

如果已知某個半導體三極管的基極，可以用紅表筆接基極,黑表筆分別測量其另外兩個電極引腳,如果測得的電阻值很大，則該三極管是NPN 型半導體三極管,如果測量的電阻值都很小，則該三極管是PNP 型半導體三極管。

半導體三極管的分類

• 按頻率分：高頻管和低頻管

• 按功率分：小功率管，中功率管和的功率管

• 按機構分：PNP 管和NPN 管

• 按材質分：硅管和鍺管

• 按功能分：開關管和放大

半導體三極管特性

三極管具有放大功能（三極管是電流控制型器件－通過基極電流或是發射極電流去控制集電極電流；又由于其多子和少子都可導電稱為雙極型元件）

三極管各區的工作條件

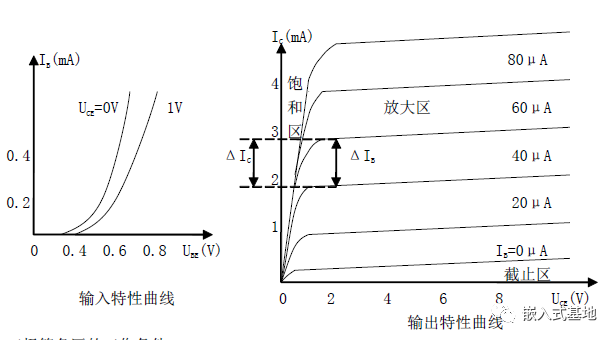

• 放大區：發射結正偏，集電結反偏

• 飽和區：發射結正偏，集電結正偏

• 截止區：發射結反偏，集電結反偏

半導體三極管的好壞檢測

（1）先選量程：

R﹡100 或R﹡1K 檔位

（2）測量PNP 型半導體三極管的發射極和集電極的正向電阻值：

紅表筆接基極,黑表筆接發射極，所測得阻值為發射極正向電阻值，若將黑表筆接集電極(紅表筆不動)，所測得阻值便是集電極的正向電阻值，正向電阻值愈小愈好。

（3）測量PNP 型半導體三極管的發射極和集電極的反向電阻值：

將黑表筆接基極，紅表筆分別接發射極與集電極，所測得阻值分別為發射極和集電極的反向電阻，反向電阻愈小愈好。

（4）測量NPN 型半導體三極管的發射極和集電極的正向電阻值的方法和測量PNP 型半導體三極管的方法相反。
