后臺網友建議制作一個流水燈，正好發現自己有之前購買的STM32F103C8T6核心板，今天搭建一個流水燈，正好學習一下STM32 GPIO輸出如何實現，將來驅動蜂鳴器、繼電器等都會使用的。

流水燈相當于計算機語言中的“Hello World”，照著做一遍，實現了它，基本你就入門了。

學習目標

• STM32F103C8T6最小系統板的使用

• 面包板搭建流水燈電路的方法

• 將STM32F103RCT6工程模板修改為STM32F103C8T6的工程模板

• 熟悉STM32 單片機GPIO作為輸出的使用方法

STM32F103C8T6芯片簡介

根據STM32&STM8產品型號命名規則（參考：STM32單片機最小系統詳解）可知：
STM32F103C8T6這個命名中：

• STM32代表STM32家族，32位MCU；

• F代表產品類型為基礎型；

• 103代表特定功能為STM32基礎型；

• C代表引腳數為48&49引腳；

• 8代表內存容量為64KB；

• T代表封裝為QFP；

• 6代表溫度范圍為-40到+85℃。

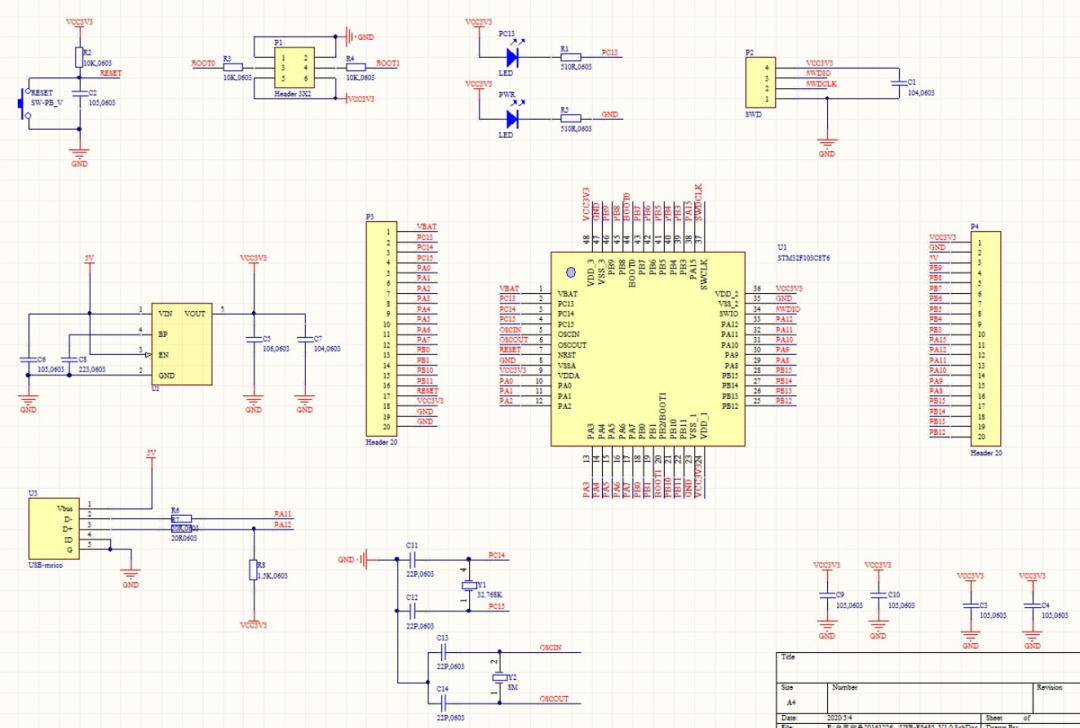

核心板原理圖

通過原理圖我們可知：

• 板子供電有兩種方式：

1. 通過U3 USB-micro接口提供5V供電，然后經過板載的LDO芯片轉為VCC3V3；

2. 通過P2 接口，即SWD下載接口中的VCC3V3給核心板供電。

• 核心板上有兩個LED，其中一個為電源指示燈PWR，另外一個LED與PC13引腳相連，當PC13置高時，LED滅；當PC13置低時，LED亮；

• 核心板上的跳線是為了選擇啟動模式使用。我們?yōu)榱俗尦绦蛞灾鏖W存存儲器作為啟動區域，需要將BOOT0置低，BOOT1隨意，此種啟動模式是最常用的用戶FLASH啟動，為默認啟動模式；

• 核心板上的按鍵為RESET復位按鍵；

• P2接口為SWD下載模式對應的引腳接口；

搭建流水燈電路

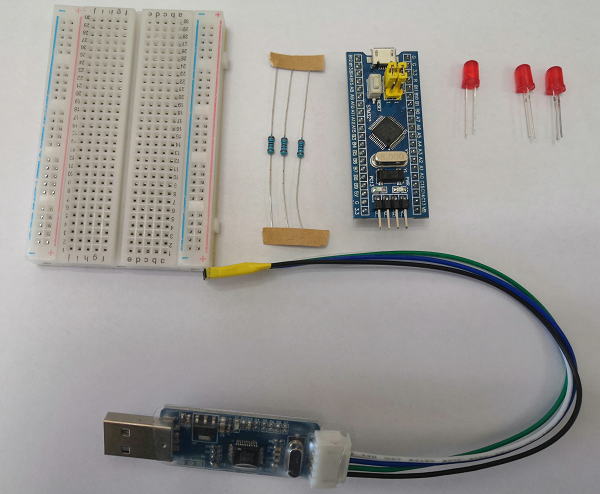

1. 準備元器件

注意：
電阻使用的是2K，作為限流使用；
LED注意正負極，直插發光二極管，引腳長的為正極，短的為負極；如果引腳被剪過了，一樣長了，查看發光二極管管體內部金屬極大小，金屬極較小的是正極，大的片狀的是負極。

1. 搭建電路

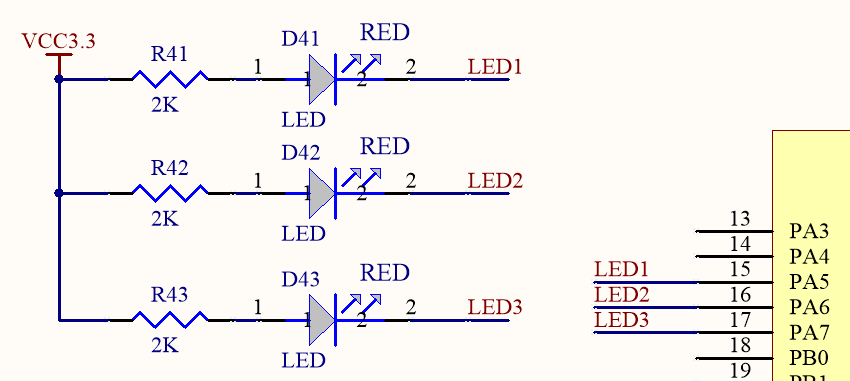

   按照如下原理圖搭建電路

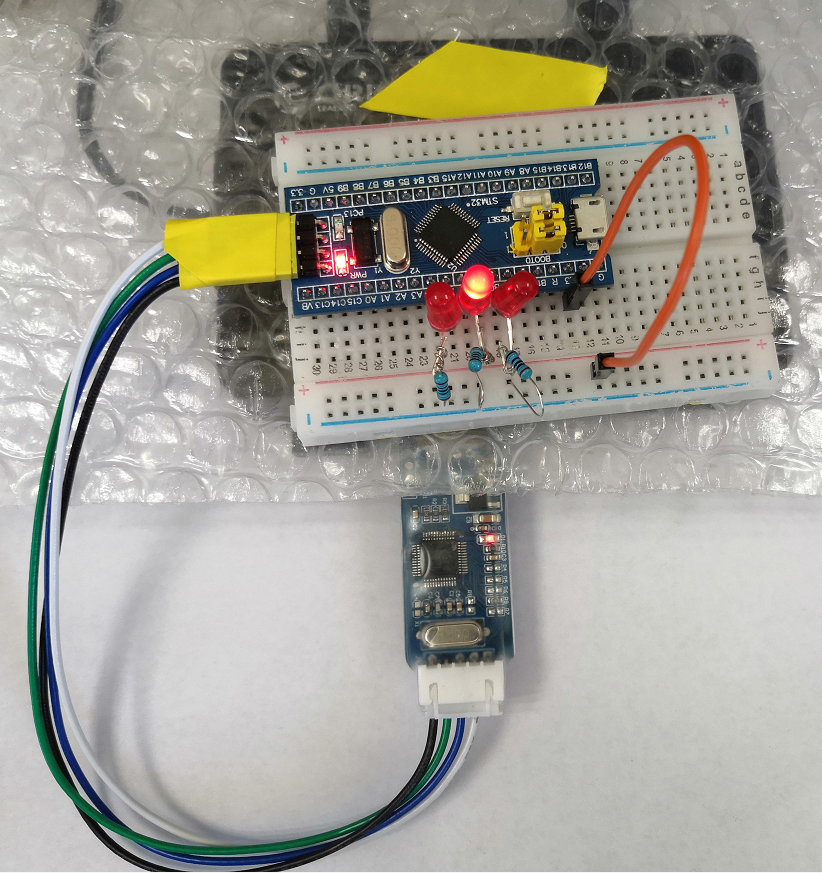

搭建完畢效果圖

修改工程模板

在基于STM32固件庫的MDK5工程建立基礎上，將STM32F103RCT6工程模板修改為STM32F103C8T6的工程模板。

修改點：

1. 替換啟動文件，將startup_stm32f10x_hd.s更換為startup_stm32f10x_md.s，startup_stm32f10x_md.s為中等容量產品使用的啟動文件，對應FLASH的大小范圍為：64K≤FLASH≤128K。

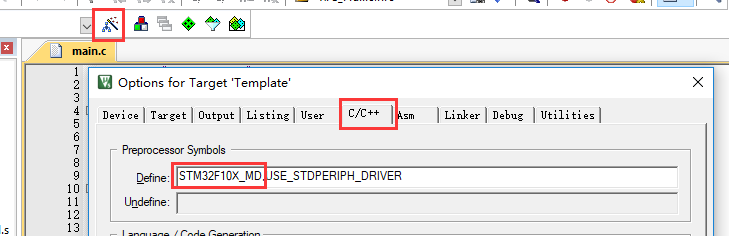

1. 修改全局宏定義，將STM32F10X_HD修改為STM32F10X_MD。

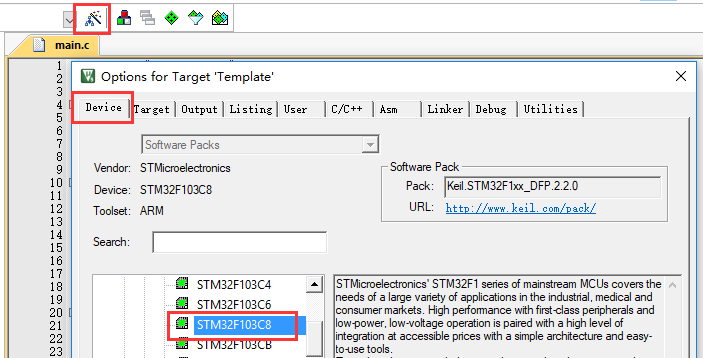

1. 更改使用的芯片型號

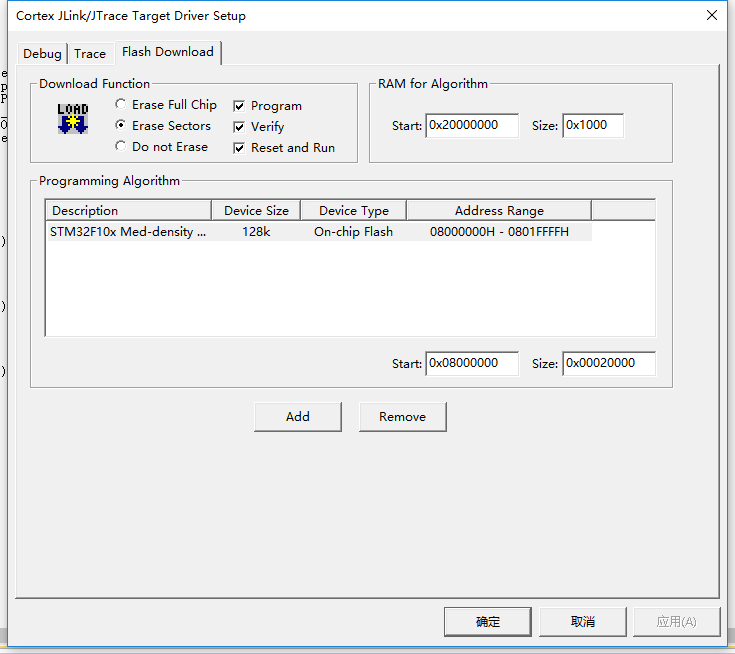

1. 設置下載的Flash容量

注意：
網上說STM32F103C8T6和STM32F103CBT6 是在同一圓晶上制造的，但測試時，只測試手冊提供的參數范圍所包含的內容，也就意味著 STM32F103C8T6也是128k Flash，只不過只測試了前面64k，然后打上 STM32F103C8T6標注（當然內部就寫上 C8T6 的 ID）；所以我們?cè)谔砑覨lash的時候，只能找到128K的STM32F103，而找不到64K的Flash。

代碼實現

1. 設置PA5、PA6、PA7為輸出

•


GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);

1. 初始化GPIO為高電平，高電平的時候，LED滅

GPIO_SetBits(GPIOA,GPIO_Pin_5);GPIO_SetBits(GPIOA,GPIO_Pin_6);GPIO_SetBits(GPIOA,GPIO_Pin_7);

1. 流水燈代碼具體實現

#include "stm32f10x.h" void Delay(u32 count){ u32 i=0; for(;i} int main(void){ GPIO_InitTypeDef  GPIO_InitStructure; RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE); GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOA, &GPIO_InitStructure);  GPIO_SetBits(GPIOA,GPIO_Pin_5); GPIO_SetBits(GPIOA,GPIO_Pin_6); GPIO_SetBits(GPIOA,GPIO_Pin_7);  while(1) { GPIO_ResetBits(GPIOA,GPIO_Pin_5); GPIO_SetBits(GPIOA,GPIO_Pin_6); GPIO_SetBits(GPIOA,GPIO_Pin_7); Delay(1000000);Delay(1000000);Delay(1000000); GPIO_SetBits(GPIOA,GPIO_Pin_5); GPIO_ResetBits(GPIOA,GPIO_Pin_6); GPIO_SetBits(GPIOA,GPIO_Pin_7); Delay(1000000);Delay(1000000);Delay(1000000); GPIO_SetBits(GPIOA,GPIO_Pin_5); GPIO_SetBits(GPIOA,GPIO_Pin_6); GPIO_ResetBits(GPIOA,GPIO_Pin_7); Delay(1000000);Delay(1000000);Delay(1000000); }}



			成果展示









?
