學習目標

• 學習ISD1820語音芯片的使用方法

• 學習STM32 GPIO的輸入輸出

• 按鍵掃描功能實現

芯片特點

1. 工作電壓3～5V；

2. 單段錄放控制簡單；

3. 帶話筒放大直通功能——可用作喊話器模塊；

4. 邊沿/電平觸發放音；

5. 內置8Ω喇叭驅動放大電路，即可直接驅動8歐0.5W小喇叭；

6. 無需單片機參與即可實現錄放音功能；

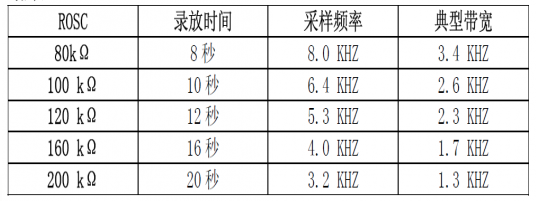

7. 取樣率和錄放音時間可以由外部振蕩電阻調節。外接電阻調整錄音時間，可以實現8～20秒語音錄放。錄入的時間越短音質越好，錄入的時間越長音質越差；

振蕩電阻(ROSC): 此端接振蕩電阻至VSS，由振蕩電阻的阻值決定錄放音的時間。

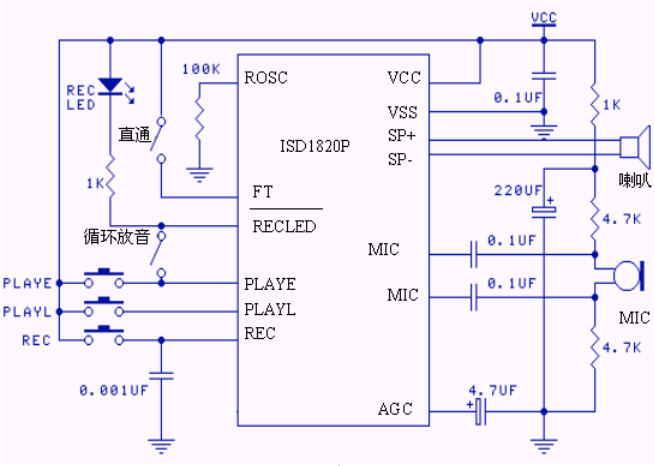

推薦應用電路

應用場景

• 錄音喊話器

• 錄音門鈴

• 留言

• 播放固定歡迎語

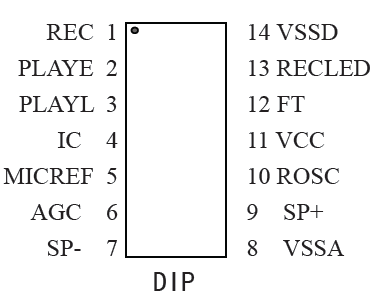

封裝及引腳功能

• 1腳為錄音端(REC)，高電平有效。只要REC變高電平（不管芯片處在節電狀態還是正在放音），芯片即開始錄音。錄音期間，REC必須保持為高電平。REC變低電平或內存錄滿后，錄音周期結束，芯片自動寫入一個信息結束標志(EOM)，使以后的重放操作可以及時停止。

如果用戶只需要電路做放音用，可以在芯片錄好音測試無誤后，將芯片的REC端長期接地，取消REC按鍵，這樣可以防止意外抹音。

• 2腳為邊沿觸發放音端(PLAYE)，此端出現上升沿時，芯片開始放音。放音持續到EOM標志或內存結束。開始放音后，可以釋放PLAYE。

• 3腳為電平觸發放音端(PLAYL)，此端從低電平變高電平時，芯片開始放音。放音持續至此端回到低電平，或遇到EOM標志，或內存結束。

• 4腳為話筒輸入端(MIC)。

• 5腳為話筒參考端(MICREF)。

• 6腳為自動增益控制端(AGC)。通常4.7μF的電容器在多數場合下可獲得滿意的效果。

• 7腳、9腳為喇叭輸出端(SP+、SP-)，這對輸出端可直接驅動8Ω以上的喇叭。

ISD1820能夠直接推動喇叭，但音量不是很大。如果用戶需要更大音量的輸出，可以外加集成功率放大器。

• 8腳、14腳為地線(VSSA，VSSD)，芯片內部的模擬和數字電路的不同地線匯合在這兩個引腳。

• 10腳為振蕩電阻端(ROSC)，此端接振蕩電阻至VSS，由振蕩電阻的阻值決定錄放音的時間。

• 11腳為電源端(VCC)，芯片內部的模擬和數字電路使用的不同電源總線在此引腳匯合，這樣使得噪聲最小。去耦電容應盡量靠近芯片。

• 12腳為直通模式端(FT)，此端允許接在MIC輸入端的外部語音信號經過芯片內部的AGC電路、濾波器和喇叭驅動器而直接到達喇叭輸出端，形成話筒擴音機功能。平時FT端為低電平，要實現直通功能，需將FT端接高電平，同時REC、PLAYE和PLAYL保持低電平。

• 13腳為錄音指示端(/RECLED)，處于錄音狀態時，此端為低電平，可驅動LED。此外，放音遇到EOM標志時，此端輸出一個低電平脈沖。此脈沖可用來觸發PLAYE，實現循環放音。

錄放音控制方式

按鍵控制或者單片機IO控制；

實例分析

實現的功能

• 按下松開按鍵PLAYE可以邊沿觸發播放語音；

• 持續按下按鍵PLAYL可以電平觸發播放語音；

• 持續按下按鍵REC實現錄音；

以上功能實現不需要單片機參與。

• 按下松開按鍵REC，LED1點亮，相當于指示有錄音留言；

• 按下松開按鍵PLAYE，LED1熄滅，相當于指示留言已讀。

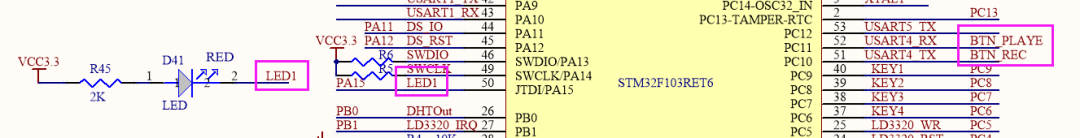

原理圖

代碼實現

• 按鍵BTN_PLAYE和BTN_REC初始化

•


//按鍵初始化函數//PB12 設置成輸入void KEY_Init(void){  GPIO_InitTypeDef GPIO_InitStructure;  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);  GPIO_InitStructure.GPIO_Pin  = GPIO_Pin_10|GPIO_Pin_11; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD; GPIO_Init(GPIOC, &GPIO_InitStructure);}

• 按鍵聲明

#define BTN_PLAYE GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_11)#define BTN_REC GPIO_ReadInputDataBit(GPIOC,GPIO_Pin_10) #define BTN_PLAYE_PRES  1#define BTN_REC_PRES    2

• 實現按鍵掃描函數

•


//按鍵處理函數//返回按鍵值//mode:0,不支持連續按;1,支持連續按;//返回值：//0，沒有任何按鍵按下//BTN_PLAYE_PRES，BTN_PLAYE按下//BTN_REC_PRES，BTN_REC按下//注意此函數有響應優先級,PLAYE>REC!!u8 KEY_Scan(u8 mode){ static u8 key_up=1;//按鍵按松開標志 if(mode) key_up=1;  //支持連按  if(key_up&&(BTN_PLAYE==1||BTN_REC==1)) { delay_ms(10);//去抖動 key_up=0;  if(BTN_PLAYE==1)return BTN_PLAYE_PRES; else if(BTN_REC==1)return BTN_REC_PRES; } else if(BTN_PLAYE==0&&BTN_REC==0) { key_up=1; }  return 0;// 無按鍵按下}

• LED1聲明

#define LED1 PAout(15)  // PA15

• LED1初始化，根據原理圖設計，LED1為低電平的時候，LED1亮。

•


//LED IO初始化void LED_Init(void){  GPIO_InitTypeDef  GPIO_InitStructure; RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_AFIO,ENABLE); GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_15; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOA, &GPIO_InitStructure);  GPIO_SetBits(GPIOA,GPIO_Pin_15);}

• 主函數實現，實現按鍵掃描，當?shù)玫紹TN_PLAYE按鍵按下后，LED1熄滅；當?shù)玫紹TN_REC按鍵按下后，LED1點亮

•


#include "sys.h"#include "delay.h"#include "usart.h" #include "led.h" #include "key.h" int main(void){ u8 key=0XFF; uart_init(115200);  delay_init(); LED_Init(); KEY_Init();  //主循環  while(1)  {  key = KEY_Scan(0);  if(key)  {  switch(key)  {  case BTN_PLAYE_PRES: { LED1 = 1;  printf("BTN_PLAYE_PRES \r\n");  } break;  case BTN_REC_PRES: { LED1 = 0;  printf("BTN_REC_PRES \r\n");  } break;  }  }  delay_ms(10);  } }

?
