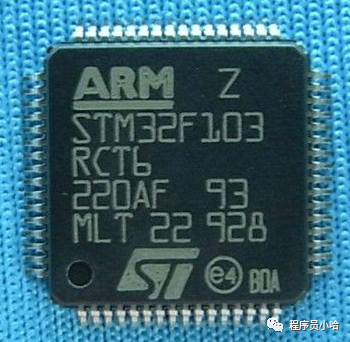

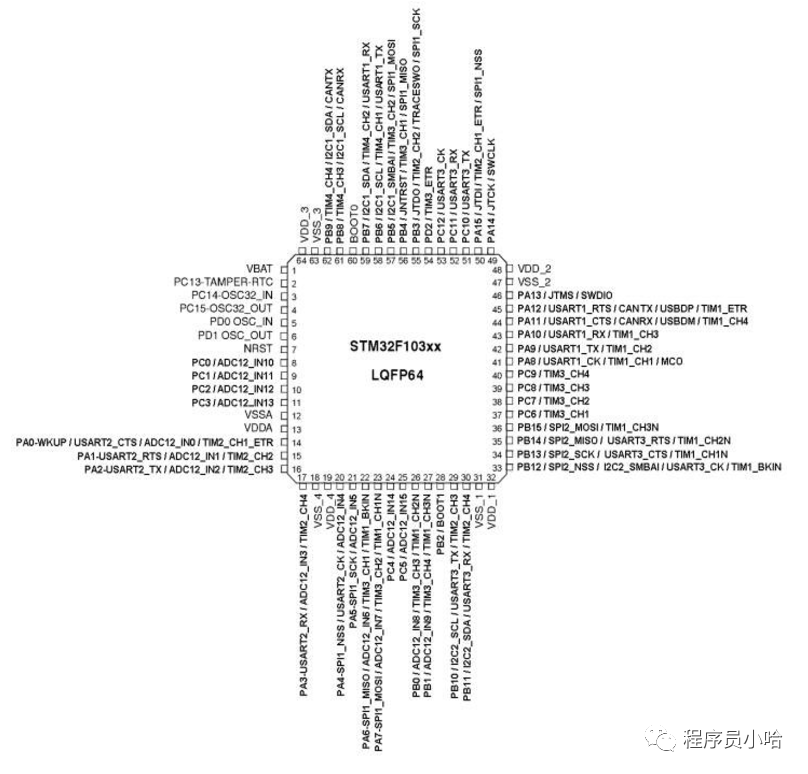

STM32F103RCT6------------：
STM32F103RCT6是一種嵌入式-微控制器的集成電路(IC)，32位 Cortex-M3內核處理器，速度是72MHz，程序存儲器容量是256KB，程序存儲器類型是FLASH，RAM容量是48K，封裝LQFP64。

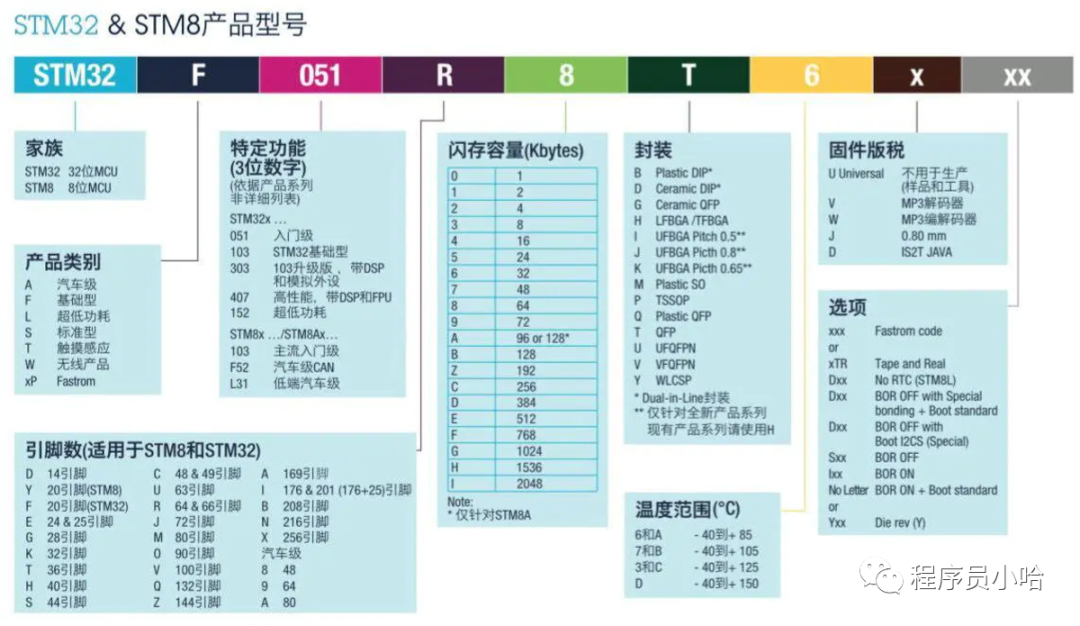

STM32單片機命名規則：
STM32單片機最小系統：
所謂單片機最小系統，就是讓單片機能夠正常運行，最少且必須的器件所組成的系統。單片機最小系統上電之后，單片機可以正常復位，下載程序，除此之外沒有其他任何功能。在最小系統保證正確的基礎上，可以依次添加其他功能模塊或器件，使之單片機具有實際功能。STM32單片機最小系統包括一個復位電路和一個時鐘電路。如下圖1所示。圖中復位電路使用的是上電復位電路，STM32單片機NRST引腳輸入低電平，則發生復位。

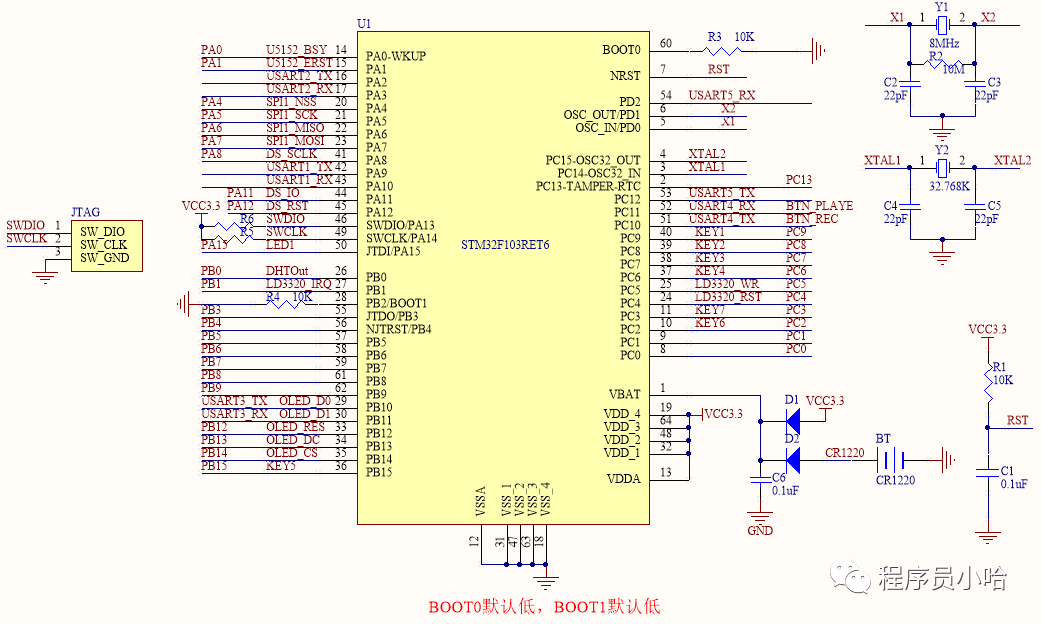

圖1 STM32F103單片機最小系統

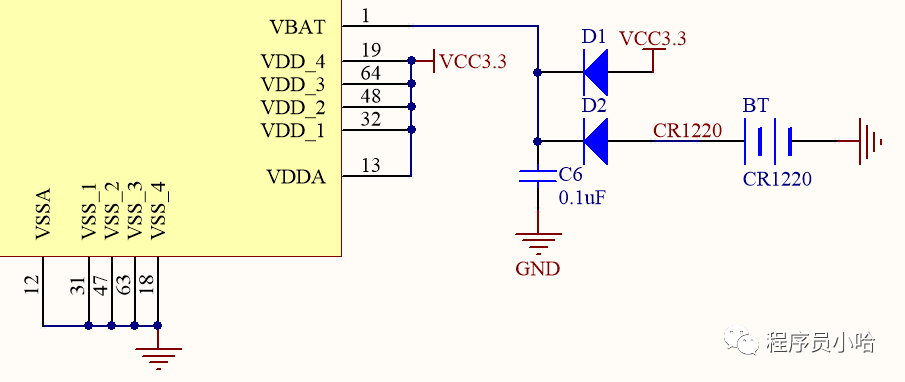

電源引腳：
正常產品設計的時候，每個電源引腳旁邊，最好放置一個0.1uF的電容濾波，用來濾除電源的噪聲雜波。

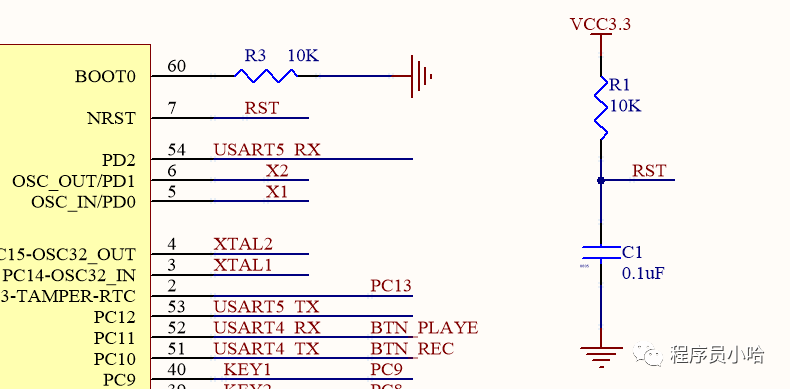

復位引腳NRST
單片機實現上電復位的原理：
在復位引腳NRST上外接電容和電阻。當復位電平（低電平）持續兩個機器周期以上時復位有效，系統上電后由于電容的充電，會保持一段時間的低電平來使單片機復位。剛上電，電容兩端電壓為0，即低電平復位，RC電路有個充電曲線（即電容兩端電壓變化曲線），單片機識別外部電平有一個連接電壓，保證rc電路電容電壓充到單片機臨界電壓的時間在兩個機器周期以上就能滿足單片機復位條件;當3.3V電源加到VCC3.3時，RC電路導通，NRST與地的電位差為電容與地的電位差。NRST與地的電位差只有電容充電完畢后才會達到3.3V，所以在電容的充電過程中，給芯片引腳的信號都是低電平。根據RC電路充電方程式V(t)=U+A*e-(t/RC)，只要合理的選擇好R跟C的值就可以保證充電時間大于芯片復位所要求的時間。我們一般R選擇10K電阻，C選擇0.1uF電容。

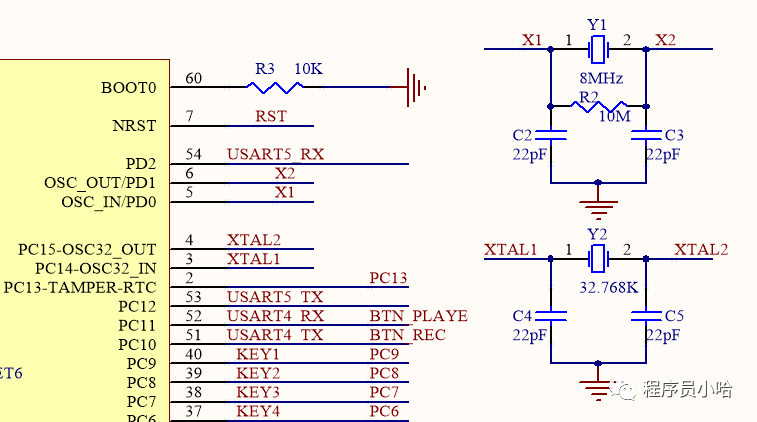

晶振引腳
STM32有兩組晶振，一組用來給單片機提供主時鐘（5:OSC_IN,6:OSC_OUT），主時鐘晶振使用8MHz的晶振（為了程序內部倍頻方便，一般選用8MHz的晶振）。一組用來給RTC提供時鐘(3:OSC32_IN,4:OSC32_OUT)，RTC時鐘晶振，需要連接32.768K的晶振，關于為什么要用32.768KHz，大家可以去百度了解一下哈。實際應用中，如果不用RTC功能的話，RTC的晶振不必連接。

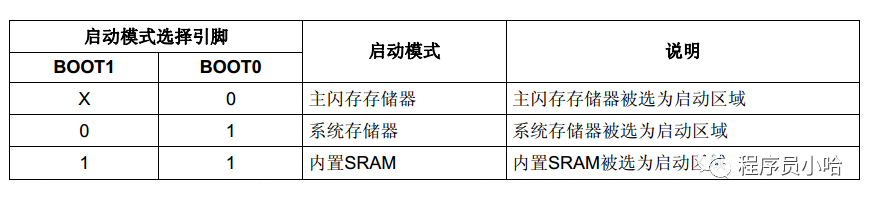

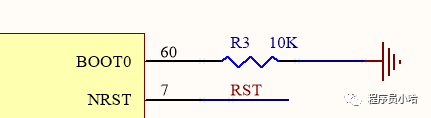

BOOT引腳

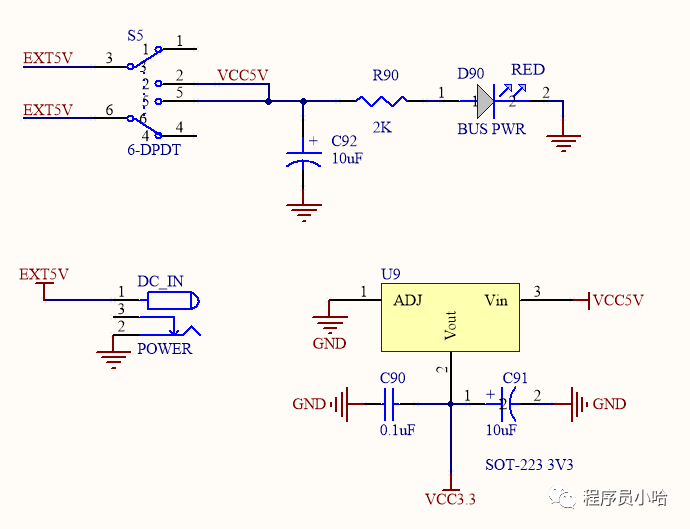

電源電路：
因?yàn)镾TM32單片機一般都是3.3V供電，而生活中一般常見的都是5V電源（電腦的USB口，手機充電器，移動電源...），所以一般使用AMS1117-3.3V 穩壓電源芯片將5V降壓為3.3V，該芯片的封裝一般為SOT223。

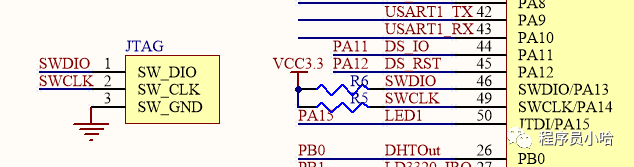

下載電路：
當然除了上面幾部分以為，還需要一個下載電路，STM32的下載方式有如下幾種：（1）串口下載：使用串口下載需要單片機內有相應的程序的支持，而系統存儲器中就放了這么一段程序，由ST 在生產線上寫入，用于通過可用的串行接口對閃存存儲器進行重新編程。（在系統存儲器啟動模式下下載，因?yàn)樵趶S家提供的BootLoader中，提供了串口下載程序的固件，可以通過這個BootLoader將程序下載到系統的Flash中。程序燒錄在FLASH）。注意：使用此種方式需要BOOT0=1，即需要有外部電路支持才可以實現串口下載。
