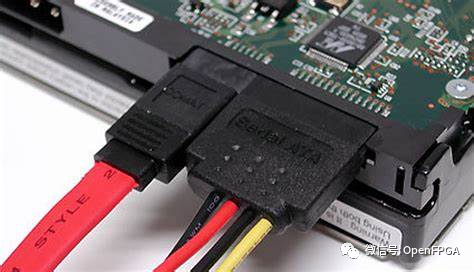

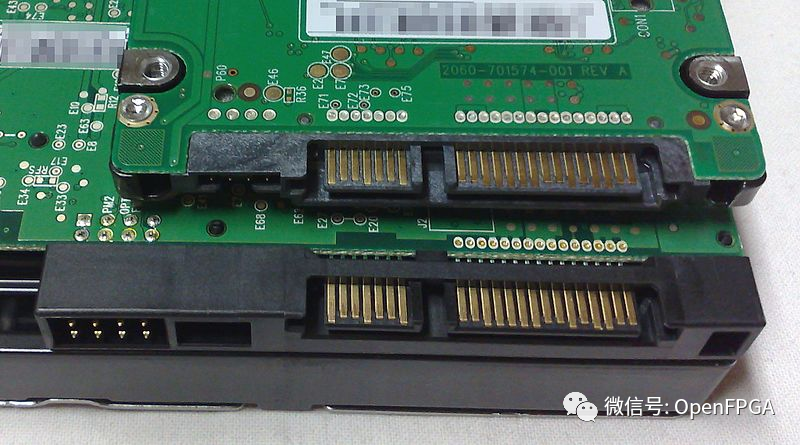

SATA

SATA 于 2000 年發布，與早期的 PATA 接口相比具有多種優勢，例如減小了電纜尺寸和成本（40 或 80 根減小到 7 根導線）、本機熱插拔、通過更高的信號傳輸速率實現更快的數據傳輸，并通過（可選）I/O排隊協議實現更高效的傳輸。該規范的修訂版 1.0 于 2003 年 1 月發布。

串行 ATA 行業兼容性規范源自串行 ATA 國際組織(SATA-IO)。SATA-IO 小組協作創建、審查、批準和發布互操作性規范、測試用例和即插即用。與許多其他行業兼容性標準一樣，SATA 內容所有權轉移給其他行業機構：主要是 INCITS T13 和 INCITS T10 小組委員會( SCSI )，后者是負責串行連接 SCSI (SAS) 的 T10 子小組。

世界上第一款 SATA 硬盤驅動器是 Seagate Barracuda SATA V，于 2003 年 1 月發布。

FPGA實現SATA協議

FPGA實現SATA協議主要是通過SERDES實現物理層，后續其他層需要自己寫。

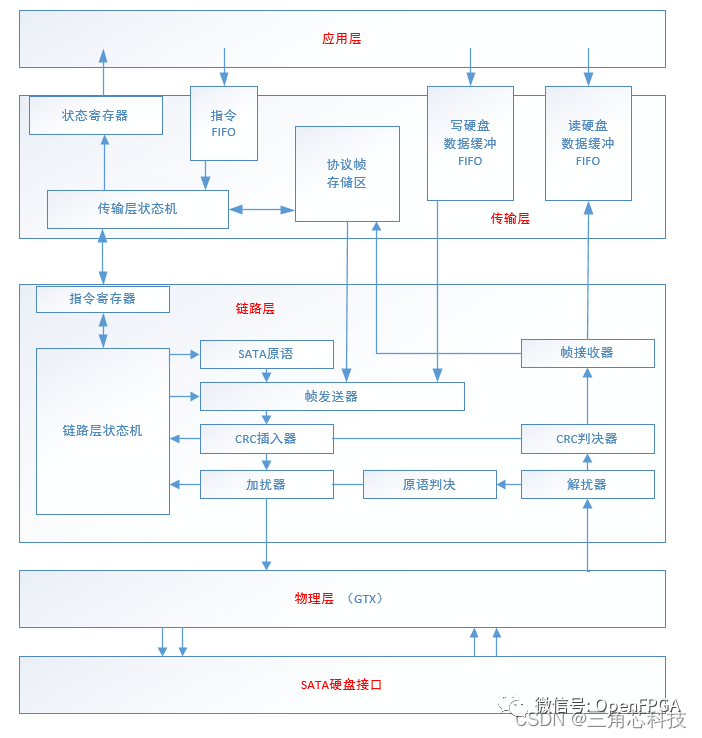

整個SATA協議需要實現的大致內容如下：

圖片來源見水印

下面介紹幾個SATA協議的實現的開源項目。

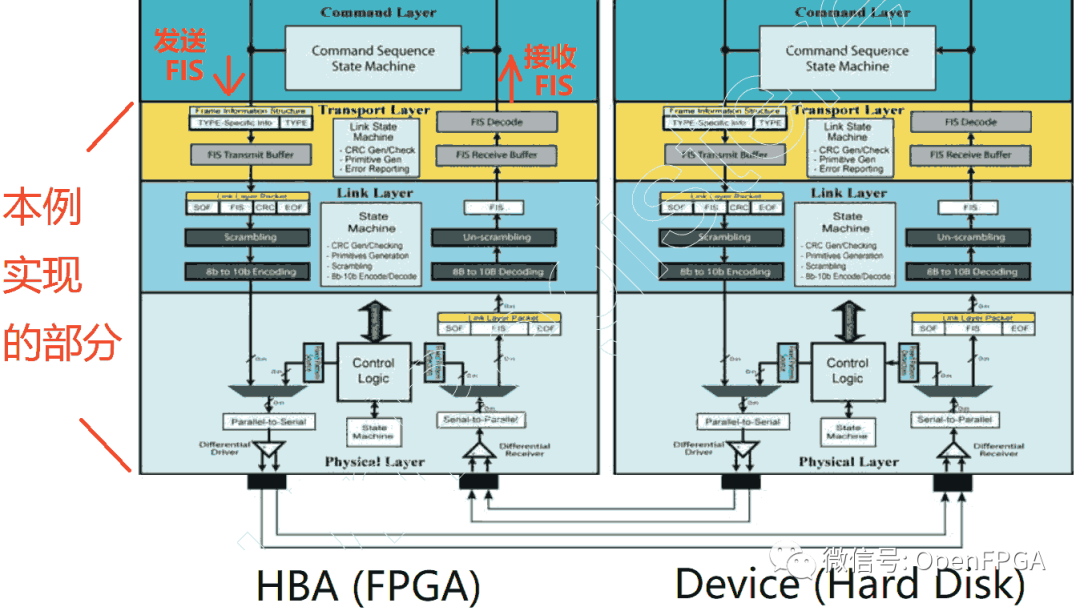

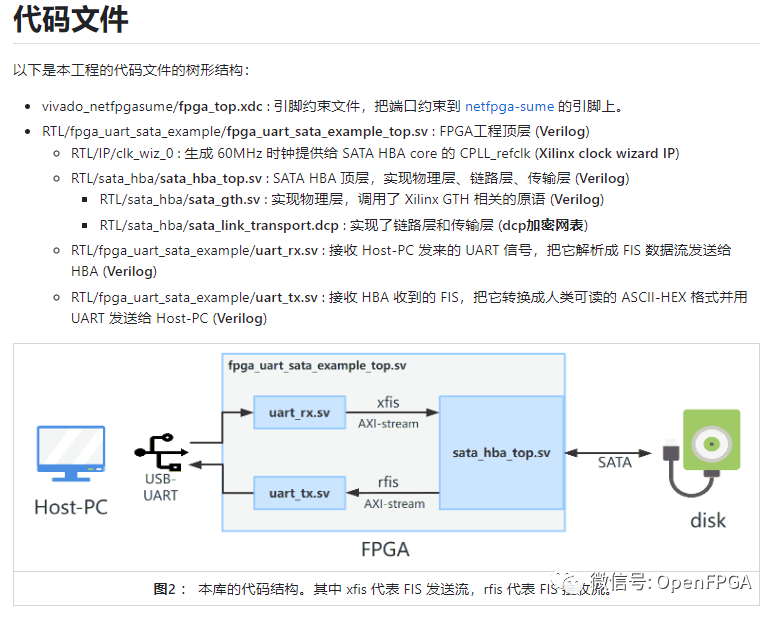

FPGA-SATA-HBA

?

https://github.com/WangXuan95/FPGA-SATA-HBA

?

介紹

本項目全中文介紹，關于協議也介紹的異常詳細，就不贅述了。

sata3_host_controller/sata_2_host_controller

?

https://github.com/wove2006/sata3_host_controller/tree/master

?

?

https://github.com/CoreyChen922/sata_2_host_controller

?

介紹

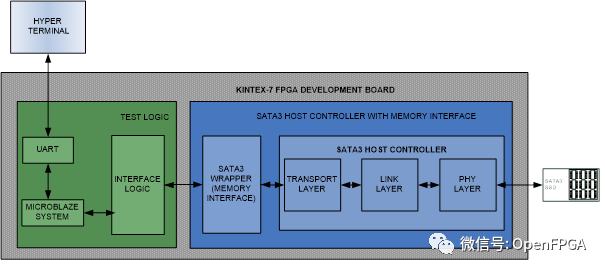

這是一個 SATA 3 主控制器項目。使用此功能，可以通過簡單的內存接口從 fpga 邏輯中讀取 sata3 sdd/hdd。該控制器性能如下：寫入：275MBps 讀?。?19MBps（連續讀寫）（在 SAMSUNG 250GB SATA3 SSD 上測試）。 FPGA 型號：Kintex7 xc7k325t（KC705 板）。

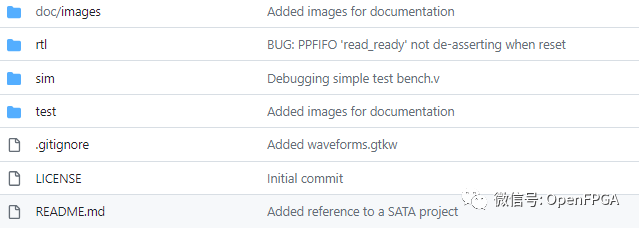

nysa-sata

?

https://github.com/CospanDesign/nysa-sata

?

介紹

用 Verilog 編寫的 Sata 協議棧。

詳細的介紹，作者有個WIKI可以查看：

?

https://github.com/CospanDesign/nysa-sata/wiki

?

請注意，雖然作者開源了源代碼，但是開源協議是GPL。

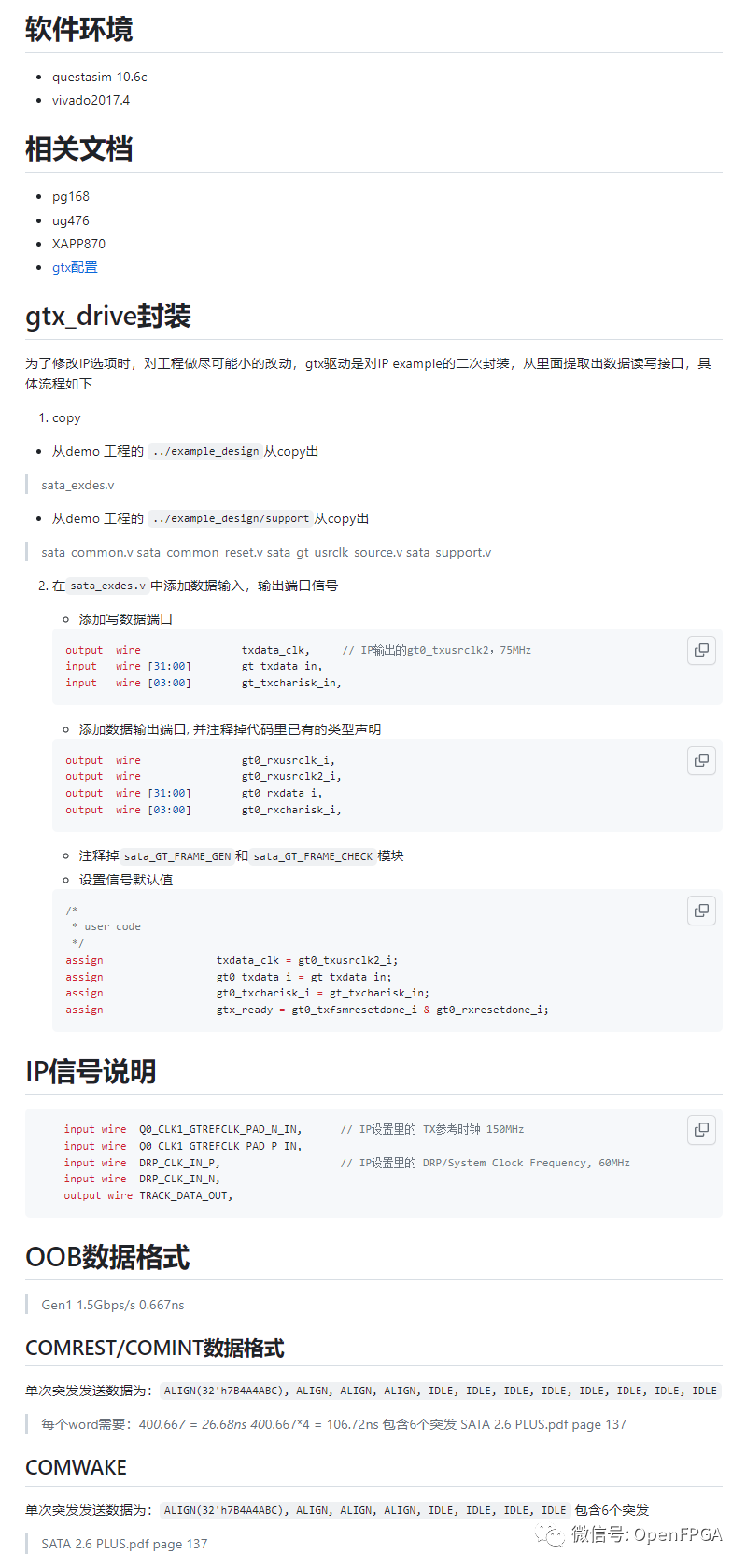

sata_controller

?

https://github.com/wove2006/sata_controller

?

全中文介紹，就不過多贅述了。

sata_ipcore

?

https://github.com/roman-pogorelov/sata_ipcore

?

Intel FPGA實現的SATA IP。

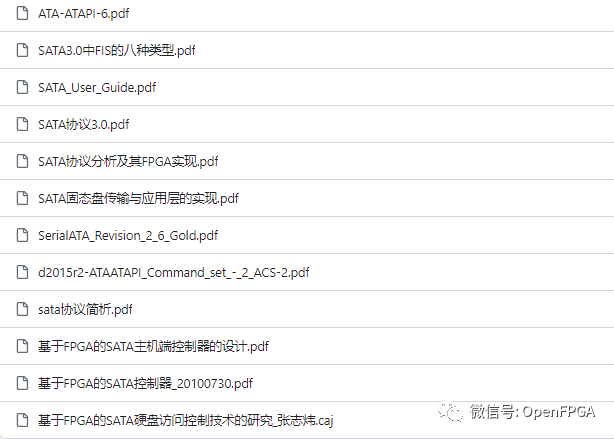

圖書

?

https://github.com/suisuisi/FPGATechnologyGroup/tree/main/SATA_FPGA

?

最后，還是放一些關于SATA的基礎知識。

總結

SATA部分因為基本和FPGA底層息息相關，所以很少有單獨的項目實現，國內幾個大佬寫了幾個非常詳細的教程，按照教程基本就可以完成協議實現了。

最后，還是感謝各個大佬開源的項目，讓我們受益匪淺。后面有什么感興趣方面的項目，大家可以在后臺留言或者加微信留言，今天就到這，我是爆肝的碎碎思，期待下期文章與你相見。
