緒論

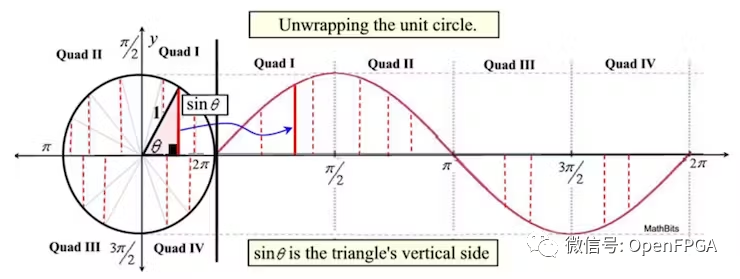

由于某種需求需要生成正弦波，因此使用 C 應用程序中的sin()函數來計算單位圓的幅度值，然后將該幅度值轉換為 AD9717 的適當 DAC 代碼（當然將每個角度值轉換為弧度）。

能夠使用DAC生成簡單的正弦波，下一個想法就是在 SDR（軟件定義無線電）中使用頻率調制。

大多數 SDR 設計都有 3 個不同的內部運行頻率：一個低基帶頻率，用于處理來自 ADC/DAC 的數據；一個或多個中間頻率，最終基帶數據流作為中間步驟提升到該頻率；以及最終的 RF 將輸入/輸出天線的輸出頻率。顯然，最簡單的起點是基帶，因為它是最低頻率，并且是實際模擬數據流從各個數字數據位組合在一起/提取的地方。為了進一步縮小范圍，1 和 0 的數字位與某些相關模擬波形相關的確切點被稱為符號映射器，它是前面提到的 SDR 基本構建塊。

因此，本項目將是一個非常簡化的基帶符號映射器，用于 FSK 數字調制方案的鏈（數字到模擬）的發送端。

數字調制

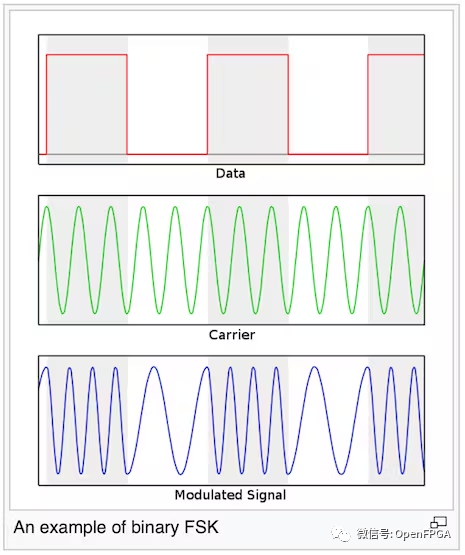

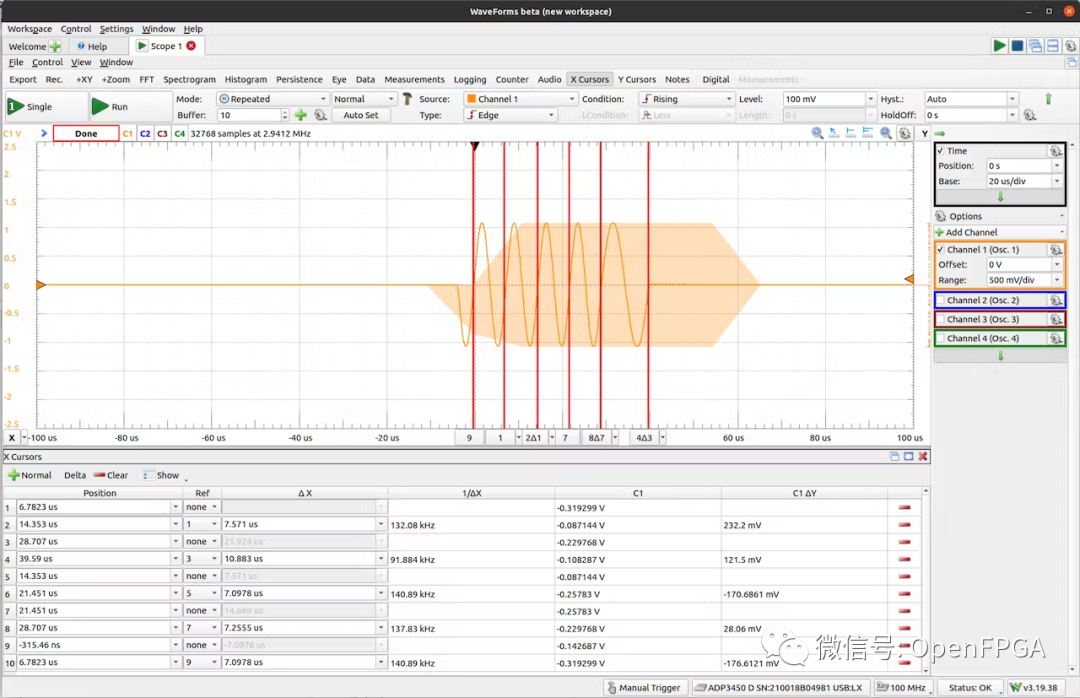

頻移鍵控 (FSK) 是一種數字調制，通過更改頻率來表示數據流中的不同位/符號。在其最基本的形式中，一個頻率用于表示二進制 1，另一個頻率用于表示二進制 0。這種形式的 FSK 被稱為二進制 FSK 或 2-FSK。

從上面可以看出，1比特由大約是表示0比特的頻率的兩倍的頻率來表示。對于 ZYNQ+SDR 來說，這意味著它需要能夠分別以連續相位輸出兩個不同的頻率。換句話說：定時在這里很重要，可以確保一個頻率的相位恰好在最后一個頻率的相位停止的地方出現。每個頻率的一個完整周期也是每一位完成的。

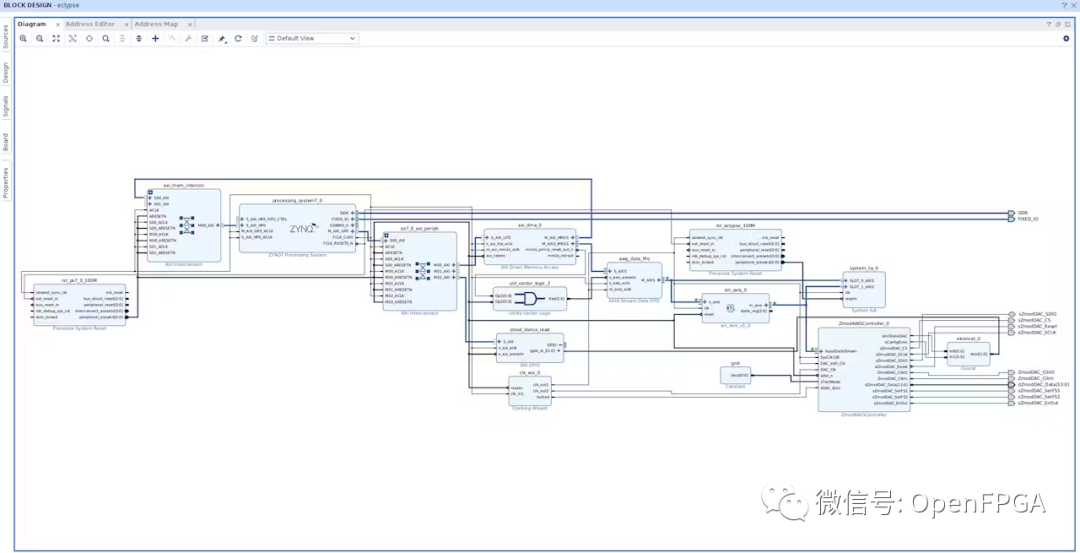

Vivado 中的邏輯設計

由于本演示中只關注發送器端，為了處理符號映射器邏輯可能在 MM2S 讀取中對來自 DDR 內存的數據流施加的背壓，將帶有 FSK 符號映射器的 sin LUT 放置在 AXIS 數據 FIFO 和 DAC 控制器 IP 之間。這樣，F(xiàn)IFO 可以完成從內存的 MM2S 傳輸，當符號映射器邏輯每比特輸出一個周期的相應頻率值時，AXI DMA 不會被鎖定tdata。

代碼如下：

 `timescale 1ns / 1ps

module sin_lut(
 input clk,
 input rst,
 input [8:0] sel,
 output [15:0] DAC_code
 );

 reg [15:0] DAC_code;

 always @ (posedge clk)
 begin if (rst == 1'b0)
 begin
 end
 else
 begin
 case (sel)
 9'd0   : DAC_code = 16'h0000;
 9'd1   : DAC_code = 16'h01C8;
 9'd2   : DAC_code = 16'h0390;
 9'd3   : DAC_code = 16'h0558;
 9'd4   : DAC_code = 16'h0724;
 9'd5   : DAC_code = 16'h08EC;
 9'd6   : DAC_code = 16'h0AB0;
 9'd7   : DAC_code = 16'h0C78;
 9'd8   : DAC_code = 16'h0E3C;
 9'd9   : DAC_code = 16'h1004;
 9'd10  : DAC_code = 16'h11C4;
 9'd11  : DAC_code = 16'h1388;
 9'd12  : DAC_code = 16'h1548;
 9'd13  : DAC_code = 16'h1708;
 9'd14  : DAC_code = 16'h18C4;
 9'd15  : DAC_code = 16'h1A7C;
 9'd16  : DAC_code = 16'h1C38;
 9'd17  : DAC_code = 16'h1DEC;
 9'd18  : DAC_code = 16'h1FA0;
 9'd19  : DAC_code = 16'h2154;
 9'd20  : DAC_code = 16'h2304;
 9'd21  : DAC_code = 16'h24B0;
 9'd22  : DAC_code = 16'h2658;
 9'd23  : DAC_code = 16'h2800;
 9'd24  : DAC_code = 16'h29A4;
 9'd25  : DAC_code = 16'h2B44;
 9'd26  : DAC_code = 16'h2CE0;
 9'd27  : DAC_code = 16'h2E78;
 9'd28  : DAC_code = 16'h3010;
 9'd29  : DAC_code = 16'h31A0;
 9'd30  : DAC_code = 16'h3330;
 9'd31  : DAC_code = 16'h34B8;
 9'd32  : DAC_code = 16'h3640;
 9'd33  : DAC_code = 16'h37C0;
 9'd34  : DAC_code = 16'h3940;
 9'd35  : DAC_code = 16'h3AB8;
 9'd36  : DAC_code = 16'h3C2C;
 9'd37  : DAC_code = 16'h3D9C;
 9'd38  : DAC_code = 16'h3F08;
 9'd39  : DAC_code = 16'h406C;
 9'd40  : DAC_code = 16'h41D0;
 9'd41  : DAC_code = 16'h432C;
 9'd42  : DAC_code = 16'h4480;
 9'd43  : DAC_code = 16'h45D0;
 9'd44  : DAC_code = 16'h471C;
 9'd45  : DAC_code = 16'h4864;
 9'd46  : DAC_code = 16'h49A4;
 9'd47  : DAC_code = 16'h4AE0;
 9'd48  : DAC_code = 16'h4C14;
 9'd49  : DAC_code = 16'h4D44;
 9'd50  : DAC_code = 16'h4E6C;
 9'd51  : DAC_code = 16'h4F90;
 9'd52  : DAC_code = 16'h50AC;
 9'd53  : DAC_code = 16'h51C4;
 9'd54  : DAC_code = 16'h52D4;
 9'd55  : DAC_code = 16'h53DC;
 9'd56  : DAC_code = 16'h54E0;
 9'd57  : DAC_code = 16'h55DC;
 9'd58  : DAC_code = 16'h56D4;
 9'd59  : DAC_code = 16'h57C0;
 9'd60  : DAC_code = 16'h58A8;
 9'd61  : DAC_code = 16'h598C;
 9'd62  : DAC_code = 16'h5A64;
 9'd63  : DAC_code = 16'h5B38;
 9'd64  : DAC_code = 16'h5C04;
 9'd65  : DAC_code = 16'h5CC8;
 9'd66  : DAC_code = 16'h5D88;
 9'd67  : DAC_code = 16'h5E3C;
 9'd68  : DAC_code = 16'h5EEC;
 9'd69  : DAC_code = 16'h5F94;
 9'd70  : DAC_code = 16'h6034;
 9'd71  : DAC_code = 16'h60CC;
 9'd72  : DAC_code = 16'h6160;
 9'd73  : DAC_code = 16'h61E8;
 9'd74  : DAC_code = 16'h6268;
 9'd75  : DAC_code = 16'h62E4;
 9'd76  : DAC_code = 16'h6358;
 9'd77  : DAC_code = 16'h63C0;
 9'd78  : DAC_code = 16'h6424;
 9'd79  : DAC_code = 16'h6480;
 9'd80  : DAC_code = 16'h64D4;
 9'd81  : DAC_code = 16'h6520;
 9'd82  : DAC_code = 16'h6564;
 9'd83  : DAC_code = 16'h659C;
 9'd84  : DAC_code = 16'h65D0;
 9'd85  : DAC_code = 16'h65FC;
 9'd86  : DAC_code = 16'h6620;
 9'd87  : DAC_code = 16'h663C;
 9'd88  : DAC_code = 16'h6650;
 9'd89  : DAC_code = 16'h665C;
 9'd90  : DAC_code = 16'h6660;
 9'd91  : DAC_code = 16'h665C;
 9'd92  : DAC_code = 16'h6650;
 9'd93  : DAC_code = 16'h663C;
 9'd94  : DAC_code = 16'h6620;
 9'd95  : DAC_code = 16'h65FC;
 9'd96  : DAC_code = 16'h65D0;
 9'd97  : DAC_code = 16'h659C;
 9'd98  : DAC_code = 16'h6564;
 9'd99  : DAC_code = 16'h6520;
 9'd100 : DAC_code = 16'h64D4;
 9'd101 : DAC_code = 16'h6480;
 9'd102 : DAC_code = 16'h6424;
 9'd103 : DAC_code = 16'h63C0;
 9'd104 : DAC_code = 16'h6358;
 9'd105 : DAC_code = 16'h62E4;
 9'd106 : DAC_code = 16'h6268;
 9'd107 : DAC_code = 16'h61E8;
 9'd108 : DAC_code = 16'h6160;
 9'd109 : DAC_code = 16'h60CC;
 9'd110 : DAC_code = 16'h6034;
 9'd111 : DAC_code = 16'h5F94;
 9'd112 : DAC_code = 16'h5EEC;
 9'd113 : DAC_code = 16'h5E3C;
 9'd114 : DAC_code = 16'h5D88;
 9'd115 : DAC_code = 16'h5CC8;
 9'd116 : DAC_code = 16'h5C04;
 9'd117 : DAC_code = 16'h5B38;
 9'd118 : DAC_code = 16'h5A64;
 9'd119 : DAC_code = 16'h598C;
 9'd120 : DAC_code = 16'h58A8;
 9'd121 : DAC_code = 16'h57C0;
 9'd122 : DAC_code = 16'h56D4;
 9'd123 : DAC_code = 16'h55DC;
 9'd124 : DAC_code = 16'h54E0;
 9'd125 : DAC_code = 16'h53DC;
 9'd126 : DAC_code = 16'h52D4;
 9'd127 : DAC_code = 16'h51C4;
 9'd128 : DAC_code = 16'h50AC;
 9'd129 : DAC_code = 16'h4F90;
 9'd130 : DAC_code = 16'h4E6C;
 9'd131 : DAC_code = 16'h4D44;
 9'd132 : DAC_code = 16'h4C14;
 9'd133 : DAC_code = 16'h4AE0;
 9'd134 : DAC_code = 16'h49A4;
 9'd135 : DAC_code = 16'h4864;
 9'd136 : DAC_code = 16'h471C;
 9'd137 : DAC_code = 16'h45D0;
 9'd138 : DAC_code = 16'h4480;
 9'd139 : DAC_code = 16'h432C;
 9'd140 : DAC_code = 16'h41D0;
 9'd141 : DAC_code = 16'h406C;
 9'd142 : DAC_code = 16'h3F08;
 9'd143 : DAC_code = 16'h3D9C;
 9'd144 : DAC_code = 16'h3C2C;
 9'd145 : DAC_code = 16'h3AB8;
 9'd146 : DAC_code = 16'h3940;
 9'd147 : DAC_code = 16'h37C0;
 9'd148 : DAC_code = 16'h3640;
 9'd149 : DAC_code = 16'h34B8;
 9'd150 : DAC_code = 16'h3330;
 9'd151 : DAC_code = 16'h31A0;
 9'd152 : DAC_code = 16'h3010;
 9'd153 : DAC_code = 16'h2E78;
 9'd154 : DAC_code = 16'h2CE0;
 9'd155 : DAC_code = 16'h2B44;
 9'd156 : DAC_code = 16'h29A4;
 9'd157 : DAC_code = 16'h2800;
 9'd158 : DAC_code = 16'h2658;
 9'd159 : DAC_code = 16'h24B0;
 9'd160 : DAC_code = 16'h2304;
 9'd161 : DAC_code = 16'h2154;
 9'd162 : DAC_code = 16'h1FA0;
 9'd163 : DAC_code = 16'h1DEC;
 9'd164 : DAC_code = 16'h1C38;
 9'd165 : DAC_code = 16'h1A7C;
 9'd166 : DAC_code = 16'h18C4;
 9'd167 : DAC_code = 16'h1708;
 9'd168 : DAC_code = 16'h1548;
 9'd169 : DAC_code = 16'h1388;
 9'd170 : DAC_code = 16'h11C4;
 9'd171 : DAC_code = 16'h1004;
 9'd172 : DAC_code = 16'h0E3C;
 9'd173 : DAC_code = 16'h0C78;
 9'd174 : DAC_code = 16'h0AB0;
 9'd175 : DAC_code = 16'h08EC;
 9'd176 : DAC_code = 16'h0724;
 9'd177 : DAC_code = 16'h0558;
 9'd178 : DAC_code = 16'h0390;
 9'd179 : DAC_code = 16'h01C8;
 9'd180 : DAC_code = 16'h0000;
 9'd181 : DAC_code = 16'hFE37;
 9'd182 : DAC_code = 16'hFC6F;
 9'd183 : DAC_code = 16'hFAA7;
 9'd184 : DAC_code = 16'hF8DB;
 9'd185 : DAC_code = 16'hF713;
 9'd186 : DAC_code = 16'hF54F;
 9'd187 : DAC_code = 16'hF387;
 9'd188 : DAC_code = 16'hF1C3;
 9'd189 : DAC_code = 16'hEFFB;
 9'd190 : DAC_code = 16'hEE3B;
 9'd191 : DAC_code = 16'hEC77;
 9'd192 : DAC_code = 16'hEAB7;
 9'd193 : DAC_code = 16'hE8F7;
 9'd194 : DAC_code = 16'hE73B;
 9'd195 : DAC_code = 16'hE583;
 9'd196 : DAC_code = 16'hE3C7;
 9'd197 : DAC_code = 16'hE213;
 9'd198 : DAC_code = 16'hE05F;
 9'd199 : DAC_code = 16'hDEAB;
 9'd200 : DAC_code = 16'hDCFB;
 9'd201 : DAC_code = 16'hDB4F;
 9'd202 : DAC_code = 16'hD9A7;
 9'd203 : DAC_code = 16'hD7FF;
 9'd204 : DAC_code = 16'hD65B;
 9'd205 : DAC_code = 16'hD4BB;
 9'd206 : DAC_code = 16'hD31F;
 9'd207 : DAC_code = 16'hD187;
 9'd208 : DAC_code = 16'hCFEF;
 9'd209 : DAC_code = 16'hCE5F;
 9'd210 : DAC_code = 16'hCCCF;
 9'd211 : DAC_code = 16'hCB47;
 9'd212 : DAC_code = 16'hC9BF;
 9'd213 : DAC_code = 16'hC83F;
 9'd214 : DAC_code = 16'hC6BF;
 9'd215 : DAC_code = 16'hC547;
 9'd216 : DAC_code = 16'hC3D3;
 9'd217 : DAC_code = 16'hC263;
 9'd218 : DAC_code = 16'hC0F7;
 9'd219 : DAC_code = 16'hBF93;
 9'd220 : DAC_code = 16'hBE2F;
 9'd221 : DAC_code = 16'hBCD3;
 9'd222 : DAC_code = 16'hBB7F;
 9'd223 : DAC_code = 16'hBA2F;
 9'd224 : DAC_code = 16'hB8E3;
 9'd225 : DAC_code = 16'hB79B;
 9'd226 : DAC_code = 16'hB65B;
 9'd227 : DAC_code = 16'hB51F;
 9'd228 : DAC_code = 16'hB3EB;
 9'd229 : DAC_code = 16'hB2BB;
 9'd230 : DAC_code = 16'hB193;
 9'd231 : DAC_code = 16'hB06F;
 9'd232 : DAC_code = 16'hAF53;
 9'd233 : DAC_code = 16'hAE3B;
 9'd234 : DAC_code = 16'hAD2B;
 9'd235 : DAC_code = 16'hAC23;
 9'd236 : DAC_code = 16'hAB1F;
 9'd237 : DAC_code = 16'hAA23;
 9'd238 : DAC_code = 16'hA92B;
 9'd239 : DAC_code = 16'hA83F;
 9'd240 : DAC_code = 16'hA757;
 9'd241 : DAC_code = 16'hA673;
 9'd242 : DAC_code = 16'hA59B;
 9'd243 : DAC_code = 16'hA4C7;
 9'd244 : DAC_code = 16'hA3FB;
 9'd245 : DAC_code = 16'hA337;
 9'd246 : DAC_code = 16'hA277;
 9'd247 : DAC_code = 16'hA1C3;
 9'd248 : DAC_code = 16'hA113;
 9'd249 : DAC_code = 16'hA06B;
 9'd250 : DAC_code = 16'h9FCB;
 9'd251 : DAC_code = 16'h9F33;
 9'd252 : DAC_code = 16'h9E9F;
 9'd253 : DAC_code = 16'h9E17;
 9'd254 : DAC_code = 16'h9D97;
 9'd255 : DAC_code = 16'h9D1B;
 9'd256 : DAC_code = 16'h9CA7;
 9'd257 : DAC_code = 16'h9C3F;
 9'd258 : DAC_code = 16'h9BDB;
 9'd259 : DAC_code = 16'h9B7F;
 9'd260 : DAC_code = 16'h9B2B;
 9'd261 : DAC_code = 16'h9ADF;
 9'd262 : DAC_code = 16'h9A9B;
 9'd263 : DAC_code = 16'h9A63;
 9'd264 : DAC_code = 16'h9A2F;
 9'd265 : DAC_code = 16'h9A03;
 9'd266 : DAC_code = 16'h99DF;
 9'd267 : DAC_code = 16'h99C3;
 9'd268 : DAC_code = 16'h99AF;
 9'd269 : DAC_code = 16'h99A3;
 9'd270 : DAC_code = 16'h999F;
 9'd271 : DAC_code = 16'h99A3;
 9'd272 : DAC_code = 16'h99AF;
 9'd273 : DAC_code = 16'h99C3;
 9'd274 : DAC_code = 16'h99DF;
 9'd275 : DAC_code = 16'h9A03;
 9'd276 : DAC_code = 16'h9A2F;
 9'd277 : DAC_code = 16'h9A63;
 9'd278 : DAC_code = 16'h9A9B;
 9'd279 : DAC_code = 16'h9ADF;
 9'd280 : DAC_code = 16'h9B2B;
 9'd281 : DAC_code = 16'h9B7F;
 9'd282 : DAC_code = 16'h9BDB;
 9'd283 : DAC_code = 16'h9C3F;
 9'd284 : DAC_code = 16'h9CA7;
 9'd285 : DAC_code = 16'h9D1B;
 9'd286 : DAC_code = 16'h9D97;
 9'd287 : DAC_code = 16'h9E17;
 9'd288 : DAC_code = 16'h9E9F;
 9'd289 : DAC_code = 16'h9F33;
 9'd290 : DAC_code = 16'h9FCB;
 9'd291 : DAC_code = 16'hA06B;
 9'd292 : DAC_code = 16'hA113;
 9'd293 : DAC_code = 16'hA1C3;
 9'd294 : DAC_code = 16'hA277;
 9'd295 : DAC_code = 16'hA337;
 9'd296 : DAC_code = 16'hA3FB;
 9'd297 : DAC_code = 16'hA4C7;
 9'd298 : DAC_code = 16'hA59B;
 9'd299 : DAC_code = 16'hA673;
 9'd300 : DAC_code = 16'hA757;
 9'd301 : DAC_code = 16'hA83F;
 9'd302 : DAC_code = 16'hA92B;
 9'd303 : DAC_code = 16'hAA23;
 9'd304 : DAC_code = 16'hAB1F;
 9'd305 : DAC_code = 16'hAC23;
 9'd306 : DAC_code = 16'hAD2B;
 9'd307 : DAC_code = 16'hAE3B;
 9'd308 : DAC_code = 16'hAF53;
 9'd309 : DAC_code = 16'hB06F;
 9'd310 : DAC_code = 16'hB193;
 9'd311 : DAC_code = 16'hB2BB;
 9'd312 : DAC_code = 16'hB3EB;
 9'd313 : DAC_code = 16'hB51F;
 9'd314 : DAC_code = 16'hB65B;
 9'd315 : DAC_code = 16'hB79B;
 9'd316 : DAC_code = 16'hB8E3;
 9'd317 : DAC_code = 16'hBA2F;
 9'd318 : DAC_code = 16'hBB7F;
 9'd319 : DAC_code = 16'hBCD3;
 9'd320 : DAC_code = 16'hBE2F;
 9'd321 : DAC_code = 16'hBF93;
 9'd322 : DAC_code = 16'hC0F7;
 9'd323 : DAC_code = 16'hC263;
 9'd324 : DAC_code = 16'hC3D3;
 9'd325 : DAC_code = 16'hC547;
 9'd326 : DAC_code = 16'hC6BF;
 9'd327 : DAC_code = 16'hC83F;
 9'd328 : DAC_code = 16'hC9BF;
 9'd329 : DAC_code = 16'hCB47;
 9'd330 : DAC_code = 16'hCCCF;
 9'd331 : DAC_code = 16'hCE5F;
 9'd332 : DAC_code = 16'hCFEF;
 9'd333 : DAC_code = 16'hD187;
 9'd334 : DAC_code = 16'hD31F;
 9'd335 : DAC_code = 16'hD4BB;
 9'd336 : DAC_code = 16'hD65B;
 9'd337 : DAC_code = 16'hD7FF;
 9'd338 : DAC_code = 16'hD9A7;
 9'd339 : DAC_code = 16'hDB4F;
 9'd340 : DAC_code = 16'hDCFB;
 9'd341 : DAC_code = 16'hDEAB;
 9'd342 : DAC_code = 16'hE05F;
 9'd343 : DAC_code = 16'hE213;
 9'd344 : DAC_code = 16'hE3C7;
 9'd345 : DAC_code = 16'hE583;
 9'd346 : DAC_code = 16'hE73B;
 9'd347 : DAC_code = 16'hE8F7;
 9'd348 : DAC_code = 16'hEAB7;
 9'd349 : DAC_code = 16'hEC77;
 9'd350 : DAC_code = 16'hEE3B;
 9'd351 : DAC_code = 16'hEFFB;
 9'd352 : DAC_code = 16'hF1C3;
 9'd353 : DAC_code = 16'hF387;
 9'd354 : DAC_code = 16'hF54F;
 9'd355 : DAC_code = 16'hF713;
 9'd356 : DAC_code = 16'hF8DB;
 9'd357 : DAC_code = 16'hFAA7;
 9'd358 : DAC_code = 16'hFC6F;
 9'd359 : DAC_code = 16'hFE37;
 9'd360 : DAC_code = 16'h0000;
 default : DAC_code = 16'h0000;
 endcase
 end
 end

endmodule

由于 sin LUT 的 case 語句中的選擇值是正弦波單位圓的每個 360 度值，因此計數器從 0 到 360 遞增的速度最終設置了輸出正弦波的頻率。

sin LUT 上方的邏輯中需要三個計數器：一個計數器用于對 sin LUT 選擇從 0 到 359 的度數進行計數，一個計數器用于計算頻率 0 的增量之間的延遲，以及一個計數器用于計算頻率 0 的增量之間的延遲。頻率 1.

always @ (posedge clk)
 begin if (rst == 1'b0)
 begin
 degree_cntr <= 9'd0;
 degree_cntr_done <= 1'b0;
 end
 else if (incr_degree_cntr == 1'b1)
 begin if (degree_cntr < unit_circle_deg)
 begin
 degree_cntr <= degree_cntr + 1;
 degree_cntr_done <= 1'b0;
 end
 else
 begin
 degree_cntr <= 9'd0;
 degree_cntr_done <= 1'b1;
 end
 end
 else
 begin
 degree_cntr <= degree_cntr;
 end
 end

always @ (posedge clk)
 begin
 if (rst == 1'b0)
 begin
 incr_degree_cntr = 1'b0;
 period_cntr <= 3'd0;
 end else begin if (period_cntr == period)
 begin
 incr_degree_cntr = 1'b1;
 period_cntr <= 3'd0;
 end else begin
 incr_degree_cntr = 1'b0;
 period_cntr <= period_cntr + 1;
 end
 end
 end

always @ (posedge clk)
 begin
 if (rst == 1'b0)
 begin
 tdata_sel_cntr <= 5'd0;
 end
 else
 begin
 if (degree_cntr_done == 1'b1)
 begin
 tdata_sel_cntr <= tdata_sel_cntr + 1;
 end else begin
 tdata_sel_cntr <= tdata_sel_cntr;
 end
 end
 end

還需要一個并行到串行轉換器，通過 MM2S 傳輸從 DDR 發出的數據包的 AXI Stream 接口獲取 32 位數據，并將其串行化，可以通過 MM2S 傳輸輸出該位各自頻率的一個周期。 DAC一次。這就是 2-FSK 的局限性暴露出來的地方：一次只能傳輸一位。

always @ (tdata_sel_cntr)
 begin case (tdata_sel_cntr)
 32'd0   :
 begin
 current_tx_bit <= tdata[0];
 tx_pkt_done <= 1'b0;
 end
 32'd1   :
 begin
 current_tx_bit <= tdata[1];
 tx_pkt_done <= 1'b0;
 end
 32'd2   :
 begin
 current_tx_bit <= tdata[2];
 tx_pkt_done <= 1'b0;
 end
 32'd3   :
 begin
 current_tx_bit <= tdata[3];
 tx_pkt_done <= 1'b0;
 end
 32'd4   :
 begin
 current_tx_bit <= tdata[4];
 tx_pkt_done <= 1'b0;
 end
 32'd5   :
 begin
 current_tx_bit <= tdata[5];
 tx_pkt_done <= 1'b0;
 end
 32'd6   :
 begin
 current_tx_bit <= tdata[6];
 tx_pkt_done <= 1'b0;
 end
 32'd7   :
 begin
 current_tx_bit <= tdata[7];
 tx_pkt_done <= 1'b0;
 end
 32'd8   :
 begin
 current_tx_bit <= tdata[8];
 tx_pkt_done <= 1'b0;
 end
 32'd9   :
 begin
 current_tx_bit <= tdata[9];
 tx_pkt_done <= 1'b0;
 end
 32'd10  :
 begin
 current_tx_bit <= tdata[10];
 tx_pkt_done <= 1'b0;
 end
 32'd11  :
 begin
 current_tx_bit <= tdata[11];
 tx_pkt_done <= 1'b0;
 end
 32'd12  :
 begin
 current_tx_bit <= tdata[12];
 tx_pkt_done <= 1'b0;
 end
 32'd13  :
 begin
 current_tx_bit <= tdata[13];
 tx_pkt_done <= 1'b0;
 end
 32'd14  :
 begin
 current_tx_bit <= tdata[14];
 tx_pkt_done <= 1'b0;
 end
 32'd15  :
 begin
 current_tx_bit <= tdata[15];
 tx_pkt_done <= 1'b0;
 end
 32'd16  :
 begin
 current_tx_bit <= tdata[16];
 tx_pkt_done <= 1'b0;
 end
 32'd17  :
 begin
 current_tx_bit <= tdata[17];
 tx_pkt_done <= 1'b0;
 end
 32'd18  :
 begin
 current_tx_bit <= tdata[18];
 tx_pkt_done <= 1'b0;
 end
 32'd19  :
 begin
 current_tx_bit <= tdata[19];
 tx_pkt_done <= 1'b0;
 end
 32'd20  :
 begin
 current_tx_bit <= tdata[20];
 tx_pkt_done <= 1'b0;
 end
 32'd21  :
 begin
 current_tx_bit <= tdata[21];
 tx_pkt_done <= 1'b0;
 end
 32'd22  :
 begin
 current_tx_bit <= tdata[22];
 tx_pkt_done <= 1'b0;
 end
 32'd23  :
 begin
 current_tx_bit <= tdata[23];
 tx_pkt_done <= 1'b0;
 end
 32'd24  :
 begin
 current_tx_bit <= tdata[24];
 tx_pkt_done <= 1'b0;
 end
 32'd25  :
 begin
 current_tx_bit <= tdata[25];
 tx_pkt_done <= 1'b0;
 end
 32'd26  :
 begin
 current_tx_bit <= tdata[26];
 tx_pkt_done <= 1'b0;
 end
 32'd27  :
 begin
 current_tx_bit <= tdata[27];
 tx_pkt_done <= 1'b0;
 end
 32'd28  :
 begin
 current_tx_bit <= tdata[28];
 tx_pkt_done <= 1'b0;
 end
 32'd29  :
 begin
 current_tx_bit <= tdata[29];
 tx_pkt_done <= 1'b0;
 end
 32'd30  :
 begin
 current_tx_bit <= tdata[30];
 tx_pkt_done <= 1'b0;
 end
 32'd31  :
 begin
 current_tx_bit <= tdata[31];
 tx_pkt_done <= 1'b1;
 end
 default :
 begin
 current_tx_bit <= 1'b0;
 tx_pkt_done <= 1'b0;
 end
 endcase
 end

always @ (posedge clk)
 begin if (current_tx_bit == 1'b1)
 period <= T1_period;
 else
 period <= T0_period;
 end

最后，AXI Stream 接口只需要圍繞上述邏輯，使用從接口接收來自 AXIS FIFO 的數據，并使用主接口將數據輸出到 DAC 控制器。

 `timescale 1ns / 1ps

module sin_axis(
 input clk,
 input reset,
 input [31:0] s_axis_tdata,
 input [3:0] s_axis_tkeep,
 input s_axis_tlast,
 output reg s_axis_tready,
 input s_axis_tvalid,
 output reg [31:0] m_axis_tdata,
 output reg [3:0] m_axis_tkeep,
 output reg m_axis_tlast,
 input m_axis_tready,
 output reg m_axis_tvalid,
 output [2:0] state_reg
 );

 sin_sm sin_sm_i(
 .clk(clk),
 .rst(reset),
 .tdata_slave(tdata_slave),
 .tdata_master(tdata_master),
 .tx_pkt_done(tx_pkt_done)
 );


 reg tlast;
 reg [2:0] state_reg;

 wire tx_pkt_done;
 wire [31:0] tdata_master;
 reg [31:0] tdata_slave;


 parameter init               = 3'd0;
 parameter SetSlaveTready     = 3'd1;
 parameter CheckSlaveTvalid   = 3'd2;
 parameter ProcessTdata       = 3'd3;
 parameter CheckTlast         = 3'd4;

 always @ (posedge clk)
 begin
 // Default outputs
 m_axis_tvalid <= 1'b0; if (reset == 1'b0)
 begin
 tlast <= 1'b0;
 tdata_slave[31:0] <= 32'd0;
 s_axis_tready <= 1'b0;
 m_axis_tdata[31:0] <= 32'd0;
 m_axis_tkeep <= 4'h0;
 m_axis_tlast <= 1'b0;
 state_reg <= init;
 end
 else
 begin

 case(state_reg)
 init : // 0
 begin
 tlast <= 1'b0;
 tdata_slave[31:0] <= 32'd0;
 s_axis_tready <= 1'b0;
 m_axis_tdata[31:0] <= 32'd0;
 m_axis_tkeep <= 4'h0;
 m_axis_tlast <= 1'b0;
 state_reg <= SetSlaveTready;
 end

 SetSlaveTready : // 1
 begin
 s_axis_tready <= 1'b1;
 state_reg <= CheckSlaveTvalid;
 end

 CheckSlaveTvalid : // 2
 begin if (s_axis_tkeep == 4'hf && s_axis_tvalid == 1'b1)
 begin
 s_axis_tready <= 1'b0;
 tlast <= s_axis_tlast;
 tdata_slave[31:0] <= s_axis_tdata[31:0];
 state_reg <= ProcessTdata;
 end
 else
 begin
 tdata_slave[31:0] <= 32'd0;
 state_reg <= CheckSlaveTvalid;
 end
 end

 ProcessTdata : // 3
 begin
 m_axis_tkeep <= 4'hf;
 m_axis_tlast <= tlast;
 m_axis_tvalid <= 1'b1;
 m_axis_tdata[31:0] <= tdata_master[31:0]; if (m_axis_tready == 1'b1 && tx_pkt_done == 1'b1)
 begin
 state_reg <= CheckTlast;
 end else begin
 state_reg <= ProcessTdata;
 end
 end

 CheckTlast : // 4
 begin if (m_axis_tlast == 1'b1)
 begin
 state_reg <= init;
 end
 else if (m_axis_tready == 1'b1)
 begin
 state_reg <= SetSlaveTready;
 end else begin
 state_reg <= CheckTlast;
 end
 end

 endcase
 end
 end
endmodule

完整的代碼見最后。

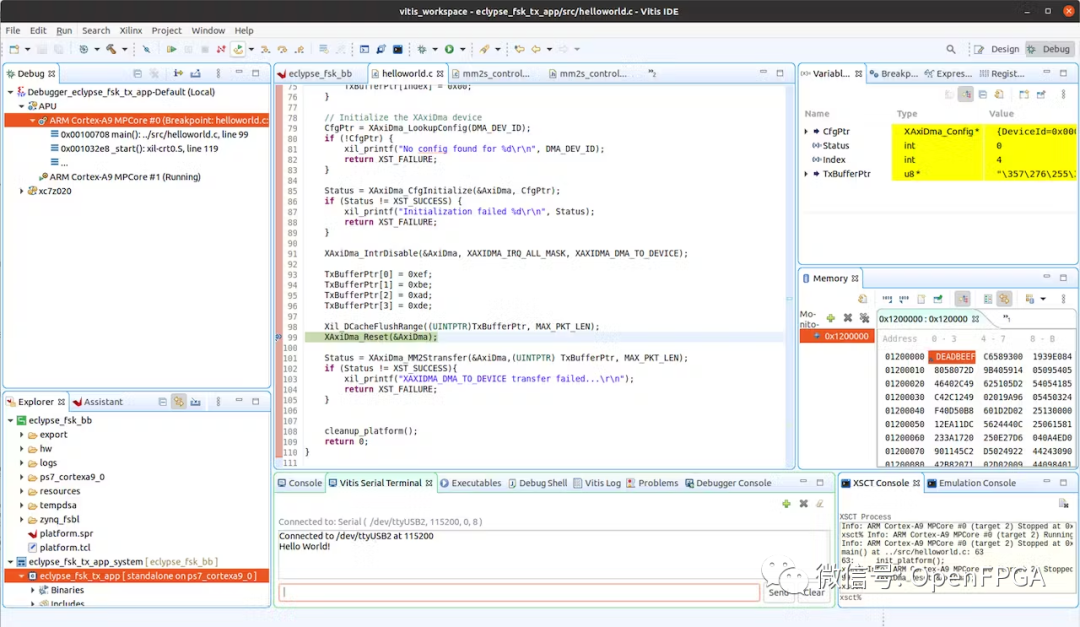

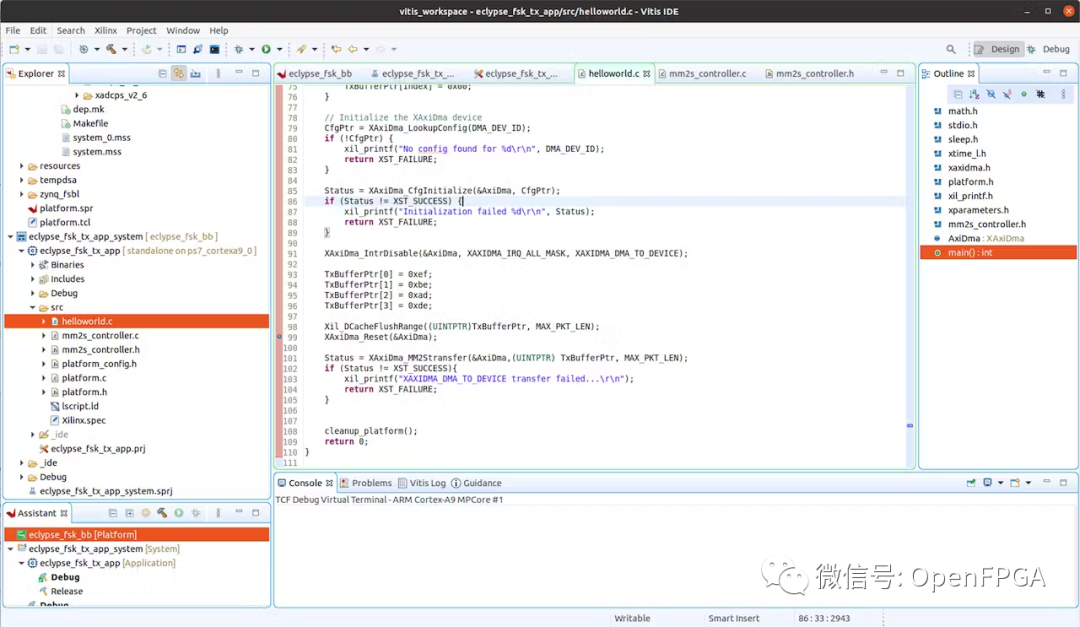

Vitis 軟件

由于生成正弦波的所有邏輯都是在 Verilog 的 HDL 中處理的，因此 C 代碼中唯一剩下的就是控制 MM2S 傳輸（源文件也附在下面）：

 int main()
{
 init_platform();

 XAxiDma_Config *CfgPtr; //DMA configuration pointer
 int Status, Index;
 u8 *TxBufferPtr;

 TxBufferPtr = (u8 *)TX_BUFFER_BASE; for(Index = 0; Index < MAX_PKT_LEN; Index ++){
 TxBufferPtr[Index] = 0x00;
 }

 CfgPtr = XAxiDma_LookupConfig(DMA_DEV_ID); if (!CfgPtr) {
 xil_printf("No config found for %d\r\n", DMA_DEV_ID); return XST_FAILURE;
 }

 Status = XAxiDma_CfgInitialize(&AxiDma, CfgPtr); if (Status != XST_SUCCESS) {
 xil_printf("Initialization failed %d\r\n", Status); return XST_FAILURE;
 }

 XAxiDma_IntrDisable(&AxiDma, XAXIDMA_IRQ_ALL_MASK, XAXIDMA_DMA_TO_DEVICE);

 TxBufferPtr[0] = 0xef;

 Xil_DCacheFlushRange((UINTPTR)TxBufferPtr, MAX_PKT_LEN);
 XAxiDma_Reset(&AxiDma);

 Status = XAxiDma_MM2Stransfer(&AxiDma,(UINTPTR) TxBufferPtr, MAX_PKT_LEN); if (Status != XST_SUCCESS){
 xil_printf("XAXIDMA_DMA_TO_DEVICE transfer failed...\r\n"); return XST_FAILURE;
 }

 cleanup_platform(); return 0;
}
